OpenPlant Orthographics Manager 布置圖自動出圖軟件

OpenPlant Orthographics Manager 是一款布置圖自動出圖軟件，可自動從三維模型中提取和制作高質量圖紙，為 EPC 和業主運營商節省時間和資金。自動單管線和雙管線圖紙、批注、尺寸標注和標簽放置功能可加快制圖過程，確保一致的易讀性，并使設計人員能夠更加專注于他們的主要工作。

產品簡介

軟件功能

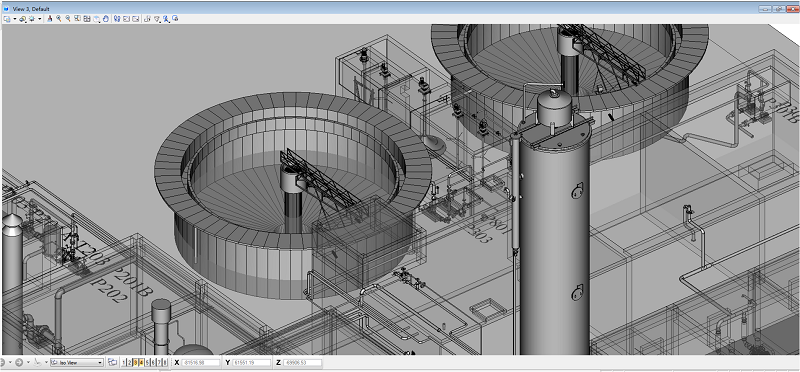

·自動化繪圖提高生產率

OpenPlant Orthographics Manager 可自動繪圖，從而提高生產率，幫助設計人員縮短用于提取二維圖紙的時間。此應用程序能夠快速讀取三維模型信息并將其轉換為設備管道平立剖圖，實現應用于各專業標注的設備管道平立剖圖輸出以及尺寸標注、標簽放置功能等，從而節省設計人員工作時間并減少錯誤。

OpenPlant Othrographics Manager自動化繪圖

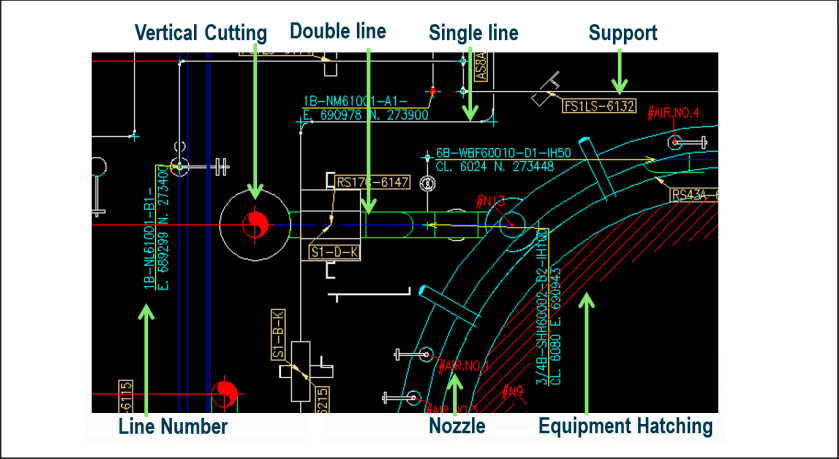

·提高交付成果的易讀性

通過適用于相同型號的簡單配置設置，OpenPlant Orthographics Manager 允許用戶自動創建單/雙管線圖紙輸出，支持通過管道尺寸來控制管線顯示，從而提升高度詳細圖紙的易讀性。

OpenPlant Othrographics Manager 提高交付成果的易讀性

OpenPlant Othrographics Manager 提高交付成果的易讀性

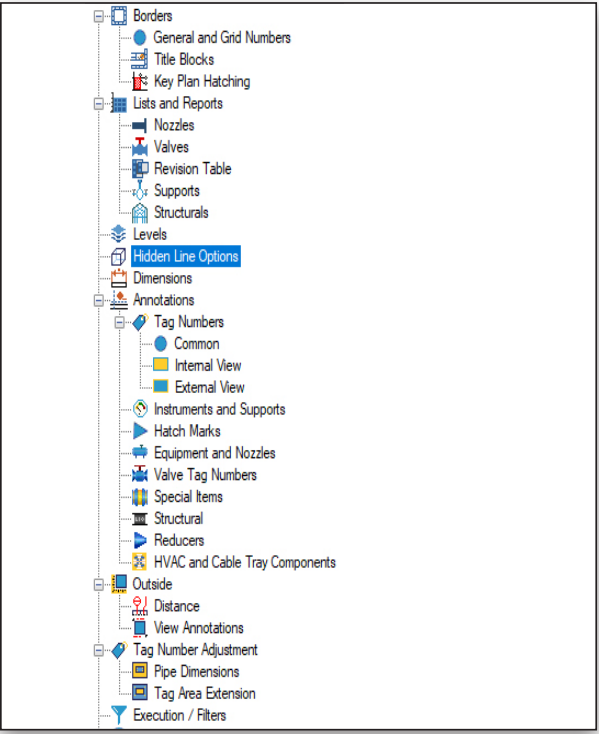

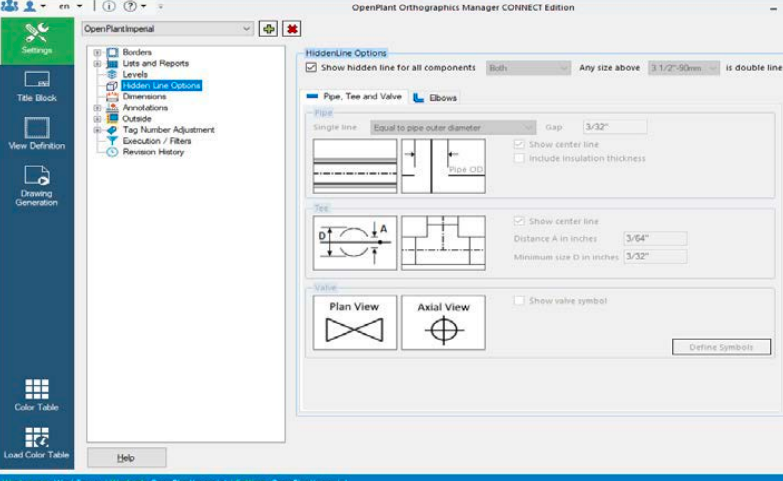

·簡化的界面更好管理標注選項

OpenPlant Orthographics Manager 提供單個界面，以減少使用多個界面管理各專業（如管道、設備、HVAC、電纜橋架和結構）的標注時面臨的挑戰。這簡化了標注選項管理任務，并跟蹤項目配置，能夠?qū)崿F(xiàn)更優的項目設置捕獲和繪圖輸出控制。

OpenPlant Othrographics Manager簡化的界面更好管理標注選項

OpenPlant Othrographics Manager簡化的界面更好管理標注選項

·多視圖快速管理圖紙

OpenPlant Orthographics Manager 降低了定義和管理多個圖紙視圖的二維視圖的復雜性。設計人員可以交互式地選擇所需剪切部分、為文件添加多個視圖，并能夠更改視圖比例和旋轉，從而節省時間并提高質量。

·最佳標簽放置提高生產速度和易讀性

OpenPlant Orthographics Manager 的空白搜索算法可快速在總體布置圖中找到可用的空白，以用于標記各種設計組件，例如儀表、支架、管口、大小頭和管線編號。這可以優化易讀性、消除標記和圖紙返工，并將輸出時間從幾小時縮短到幾分鐘。

OpenPlant Othrographics Manager 最佳標簽放置

OpenPlant Othrographics Manager 最佳標簽放置

·集成 ProjectWise 改進項目協作

OpenPlant Orthographics Manager 與 ProjectWise 集成，用于項目信息管理和協作云服務。通過此集成可以連接到任何 ProjectWise 存儲庫直接下載模型和上傳圖紙。用戶可以快速查找和共享信息，而無需通過電子郵件發送文件或通過文件傳輸網絡分發文件，從而節省時間和總體成本。
