行業數字化解決方案 直擊項目核心問題 方案成套落地
1、解決方案內容
Bentley 市政解決方案面向整個市政行業，涉及道路、橋梁、綜合管廊、隧道、排水系統，涵蓋團隊協作、文檔管理、設計和分析。
Bentley 市政行業解決方案立足于 MicroStation 圖形引擎之上，能夠滿足土木工程所需解決的大數據、大模型、多專業的行業需求，輕松應對項目設計周期中的變更、版本管理。能提供全生命周期解決方案，旨在滿足苛刻的市政交通設計工程、鐵路線設計和環境工程要求。能夠使用不同來源的數據并將數據擴展到下游流程，同時保留項目信息。

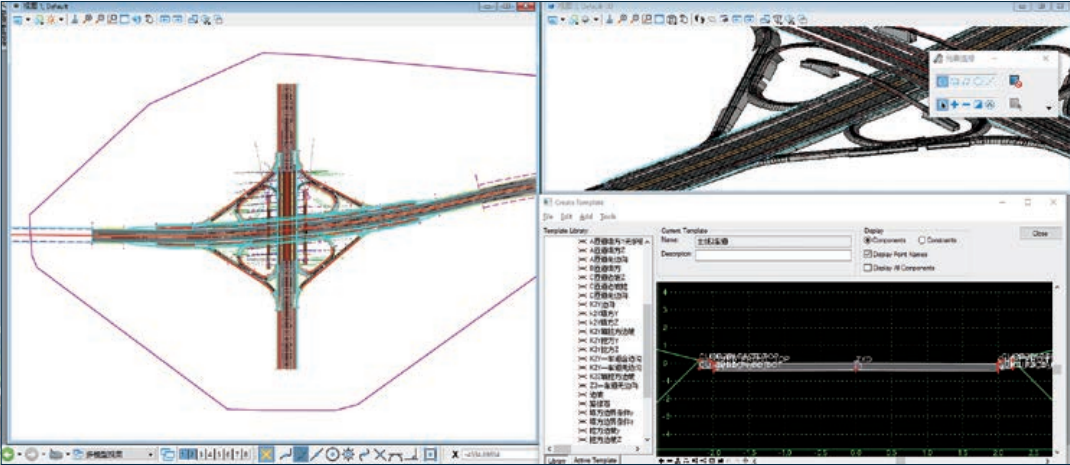

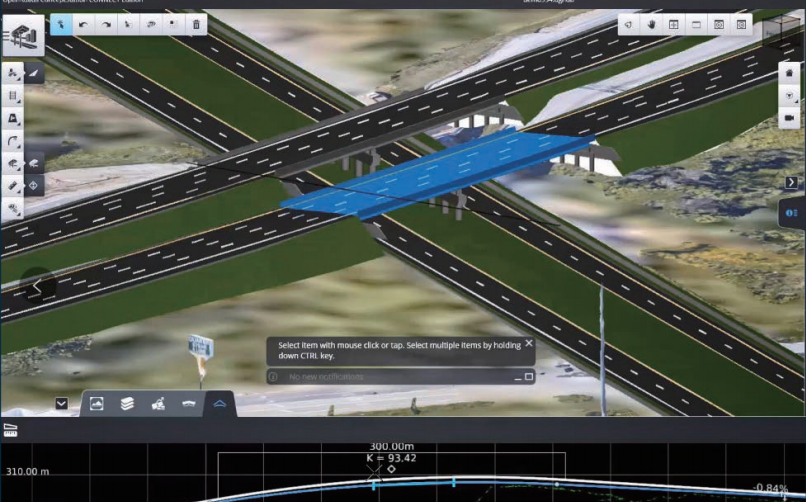

2、基于OpenRoads技術構建
基于 OpenRoads 技術之上支持二次開發工作，可以根據實際的不同需求定制開發滿足本行業、本公司的特殊需求，進而實現解決方案高效、準確促進生產的目標。

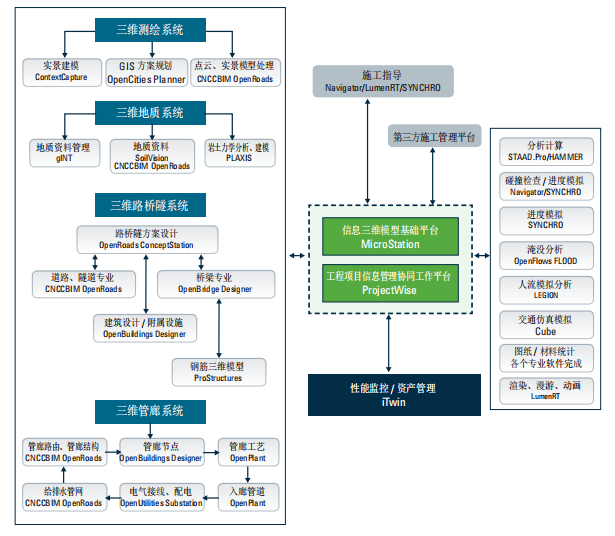

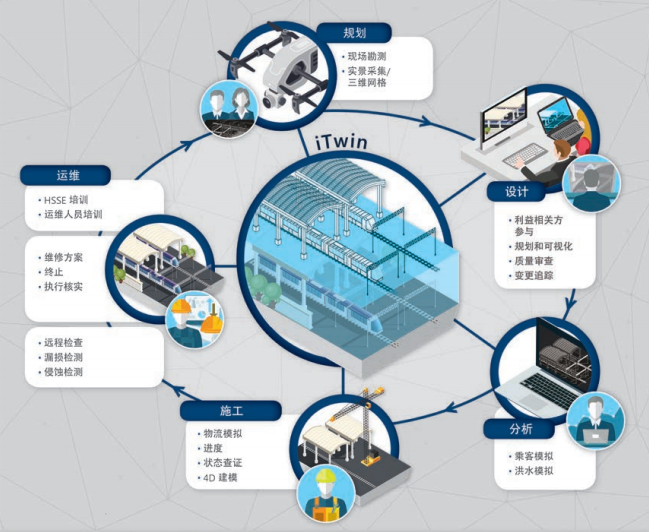

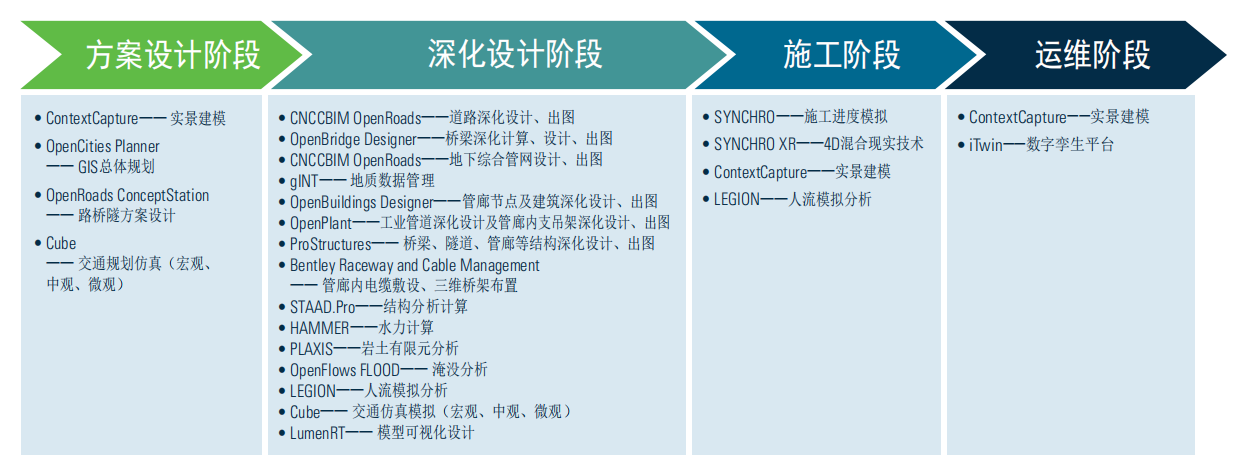

3、工作流程
4、優勢和效益
優勢：
收益：
Bentley 市政行業解決方案，為用戶搭建一個三維協同工作環境，一改以往的串聯工作方式，各專業以并行方式發生交互，極大地提升了工作的效率。統一的數據格式和協作機制，可以確保各專業的數據流暢互用。用戶不用再為數據不兼容或丟失而煩惱。

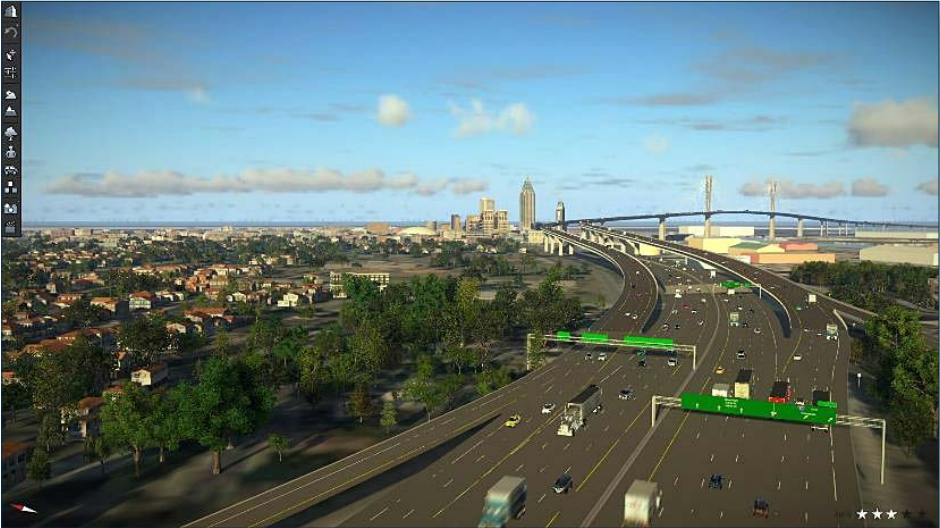

Bentley 解決方案多專業覆蓋以及全流程覆蓋，幫助您節約成本，例如在傳統模式下，需要借助第三方軟件和團隊進行模型渲染與動畫展示，現今只需將模型導入 LumenRT 就可以完成這些工作。應用 Bentley 解決方案的收益主要體現在以下幾點：
5、解決方案功能模塊相關產品介紹

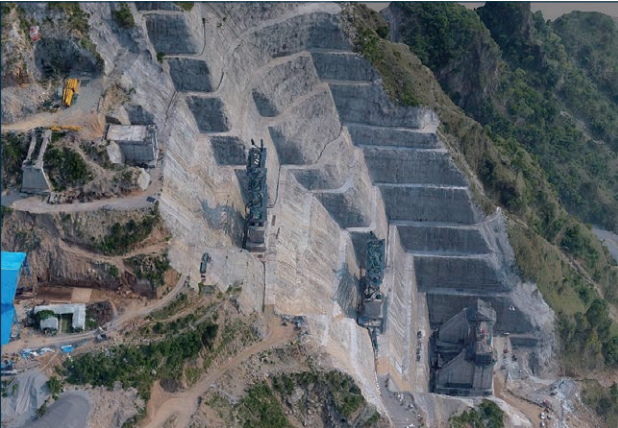

ContextCapture——從照片自動生成詳細三維模型
集成地理參考數據
執行自動空中三角測量 / 重建
采用可擴展的計算能力
將圖像與點云結合生成更精細的模型
生成二維和三維 GIS 模型
生成三維 CAD 模型
整合位置數據
測量和分析模型數據
發布和查看支持 Web 功能的模型

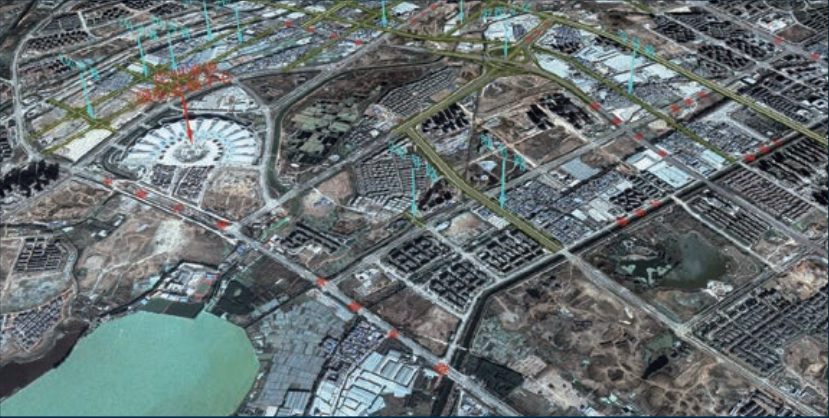

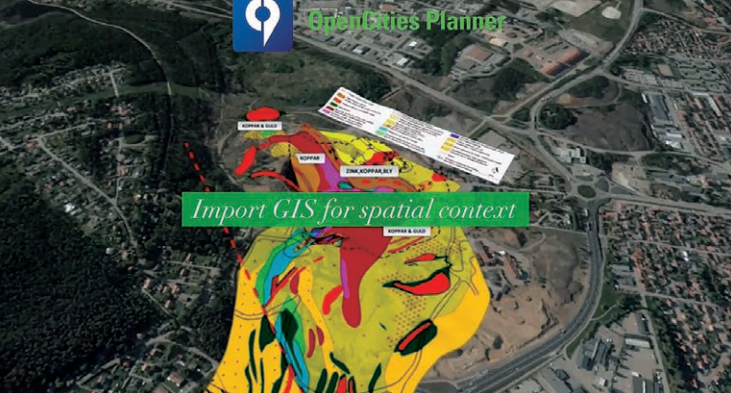

OpenCities Planner 是一種支持在三維環境中實現二維、三維和 GIS 數據可視化的云服務。從大規模城市開發到精細的建筑設計，機場方案規劃，您都可以用它來執行項目設計、可視化和溝通。OpenCities Planner 的功能與 Bentley 的實景建模功能相結合，使城市級別數字孿生模型實現廣泛應用，實現了現實與“虛擬”的同步。

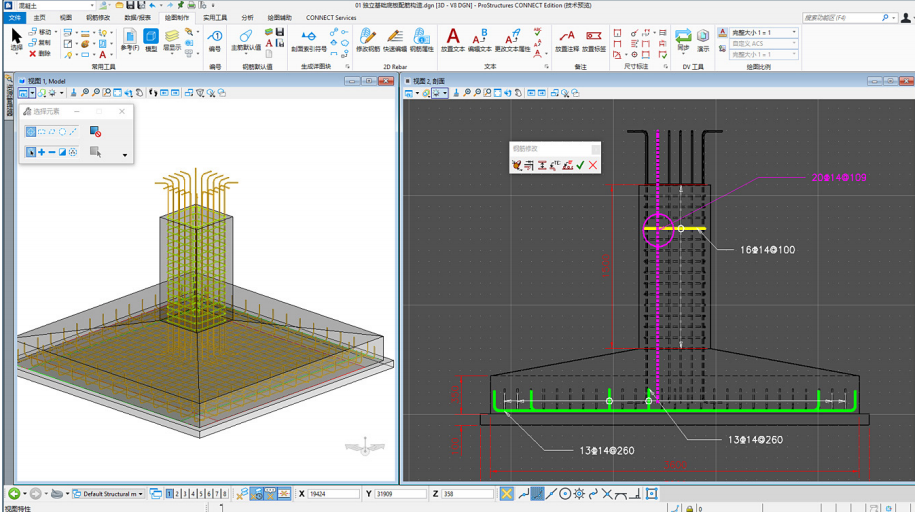

ProStructrues——鋼結構及詳圖深化
ProStructures 作為一款先進的詳圖軟件，在實際中有著廣泛的應用，ProStructures 有兩個相對獨立又高度集成的模塊，ProSteel 和 ProConcrete。這兩個模塊既可以單獨使用也可以結合利用，例如混凝土基礎及鋼結構梁柱等。
內置豐富的鋼結構節點庫
系統出圖及統計工程量報表
新擴展的異形體配筋（面配筋）方便輕松針對結構配筋
橋梁結構配筋
航站樓鋼結構設計

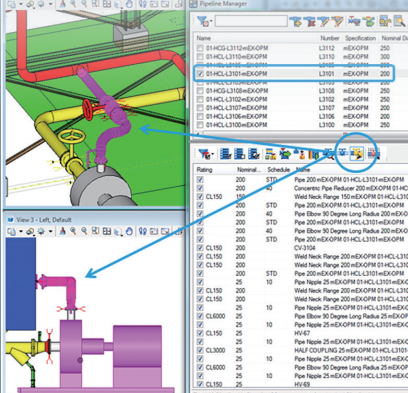

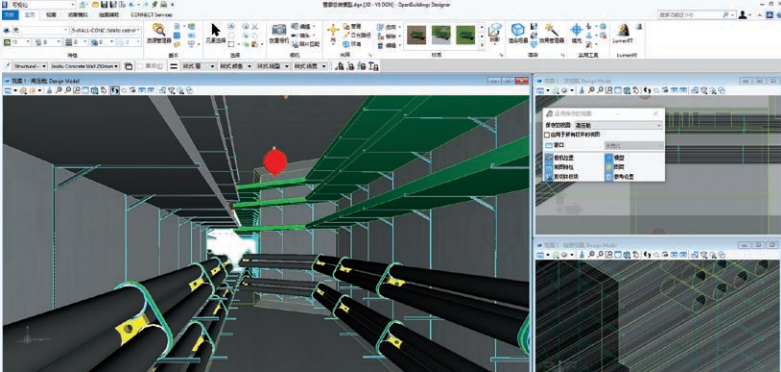

OpenBuildings Designer——建筑設計，管廊節點設計
直接繪制管線，支持中心線布管的方式
管廊內快速布置支吊架，并計算相應工程量
內置豐富的管件類型，可選擇，可修改，可編輯
自動輸出管道軸測圖

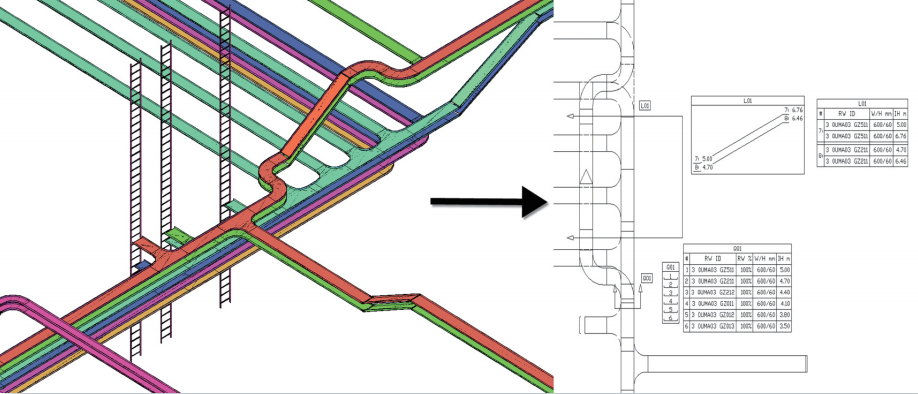

Bentley Raceway and Cable Management——電纜橋架設計

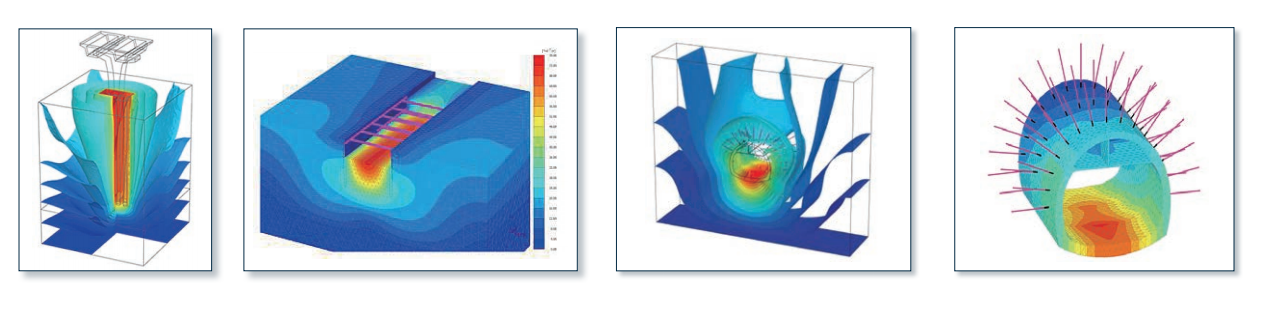

PLAXIS——巖土工程有限元分析
PLAXIS 是一款強大的巖土有限元計算軟件，現在已廣泛應用于各種復雜巖土工程項目的有限元分析中，如：大型基坑與周邊環境相互影響、盾構隧道施工與周邊既有建筑物相互作用、大型樁筏基礎（橋樁基礎）與鄰近基坑的相互影響、板樁碼頭應力變形分析、庫水位驟升驟降對壩體穩定性的影響、軟土地基固結排水分析、基坑降水滲流分析及完全流固耦合分析、建筑物自由振動及地震荷載作用下的動力分析、邊坡開挖及加固后穩定性分析等等。

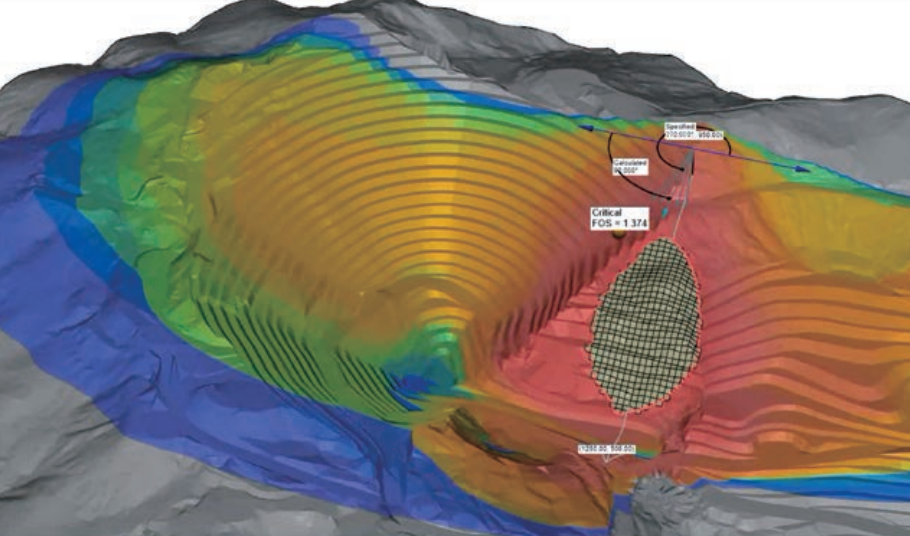

SoilVision是一款用戶界面友好的復雜三維地質建模及可視化產品，能夠處理巖土工程及水文地質數據，生成的模型能夠計算其體積并高質量的輸出，還可以用于巖土工程項目的計算分析。
計算分析功能
導入到其他設計和分析軟件中（如MicroStation、PLAXIS）

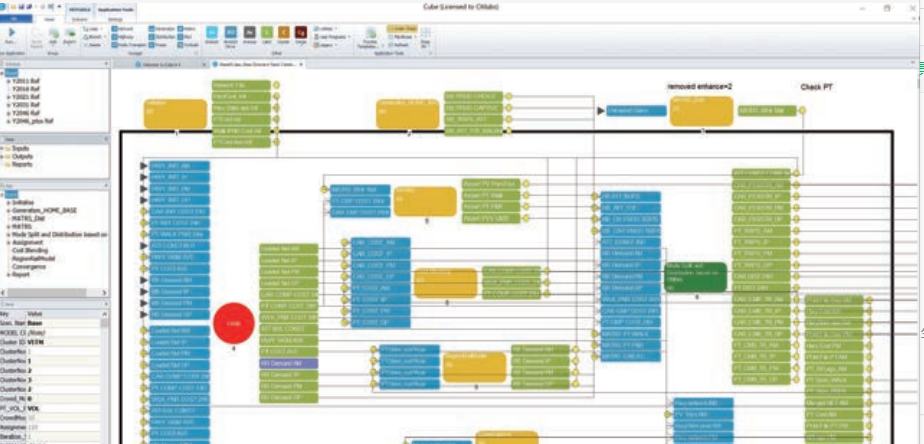

Cube——交通規劃仿真
Cube 是一款功能完備的交通規劃軟件產品。用于交通系統綜合建模中。Cube 基于強大的建模和 GIS 技術，統計報告和敘述圖表以及高品質的圖形和動畫可以很快的給出決策所需的信息。當評估規劃方案的時候，Cube 能夠通過揭示關鍵指標來幫助用戶迅速的做出明智的決策。可以完成城市及區域的交通需求預測模型，貨運預測模型以及土地利用模型的建立：
交通影響分析
交通可達性分析
城市道路及公路交通量預測分析
城市軌道客流預測分析
評估各種交通政策的影響
模擬交通基礎設施建設方案，運營方案以及交通政策變化的影響并進行優化
緊急疏散方案和策略
基于土地價值，交通可達性，歷史趨勢，各種政策預測土地利用的變化
Dynasim 仿真系統，可以控制所有的模型參數以及仿真細節

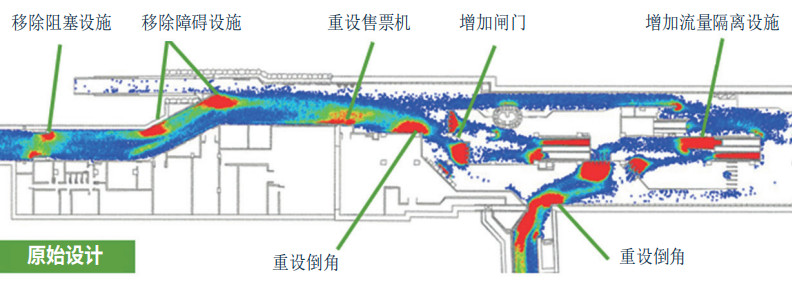

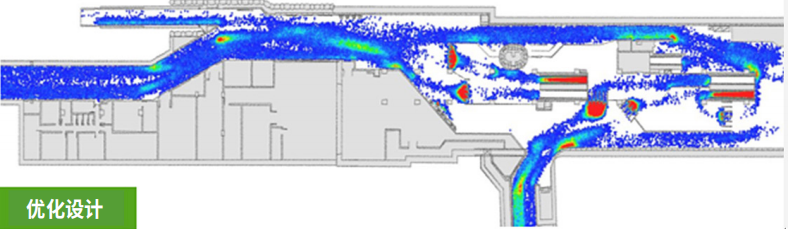

LEGION 是一款行人仿真、人流模擬和建模軟件，可通過模擬和分析鐵路和地鐵站、體育館、購物中心和機場等基礎設施的客流量，準確測試設計和運營或商業計劃，以完善客流量、路線導航、人群管理以及安全和保障策略。通過 LEGION軟件，用戶可以優化空間利用，從而提高安全性、效率和收益。
SYNCHRO 4D 施工模擬軟件 是一款成熟且功能強大的軟件，具有更加成熟的施工進度計劃管理功能?？梢詾檎麄€(gè)項目的各參與方（包括業主、建筑師、結構師、承包商、分包商、材料供應商等）提供實時共享的工程數據。工程人員可以利用SYNCHRO 4D 軟件進行施工過程可視化模擬、施工進度計劃安排、高級風險管理、設計變更同步、供應鏈管理以及造價管理。目前的 4D 工程模擬大部分是針對大型復雜工程建設及其管理開發使用的，SYNCHRO 同樣提供了整合其他工程數據的能力，提供豐富形象的 4D 工程模擬。

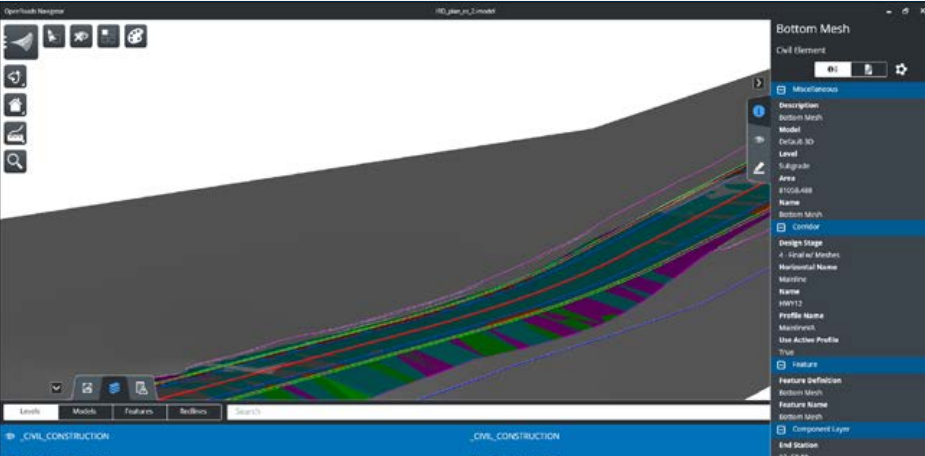

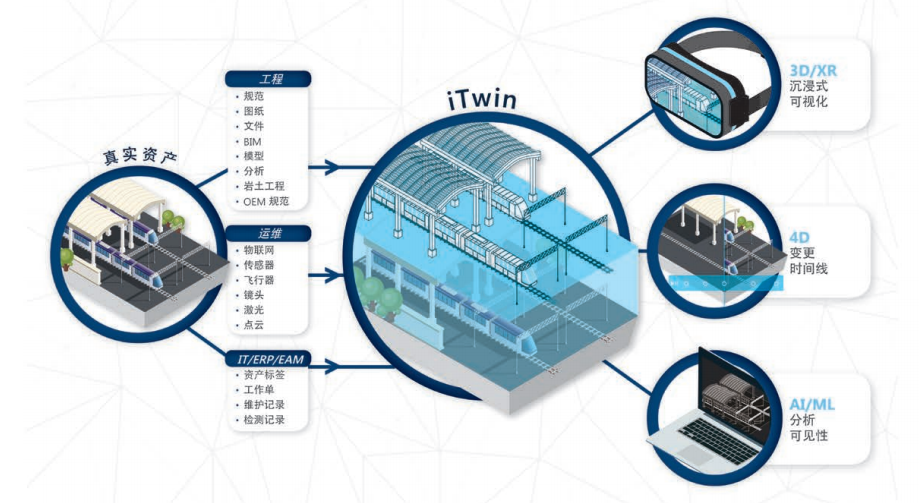

Navigator——項目審閱、查詢
將工程數據、實景數據和物聯網數據合并起來
營造三維/四維沉浸式體驗
獲得對基礎設施資產更深層次的認知
快速交付實時數字孿生模型
使用混合現實實現數據可視化
利用人工智能和機器學習，讓決策者對數據產生新的認識
6、客戶案例

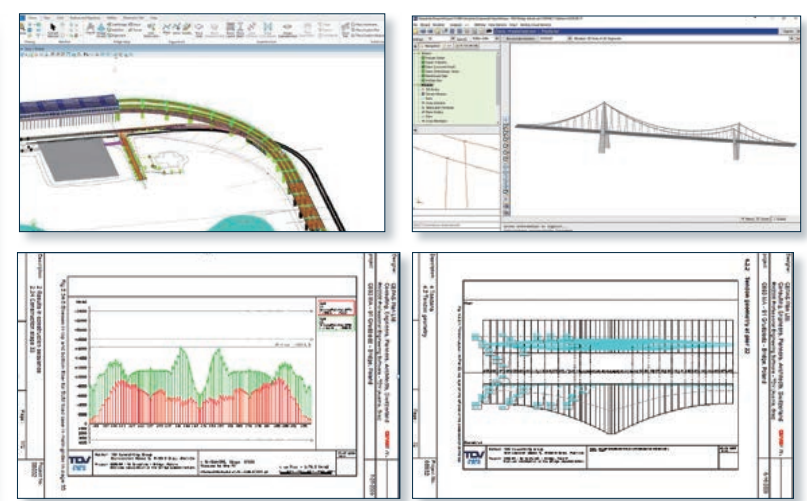

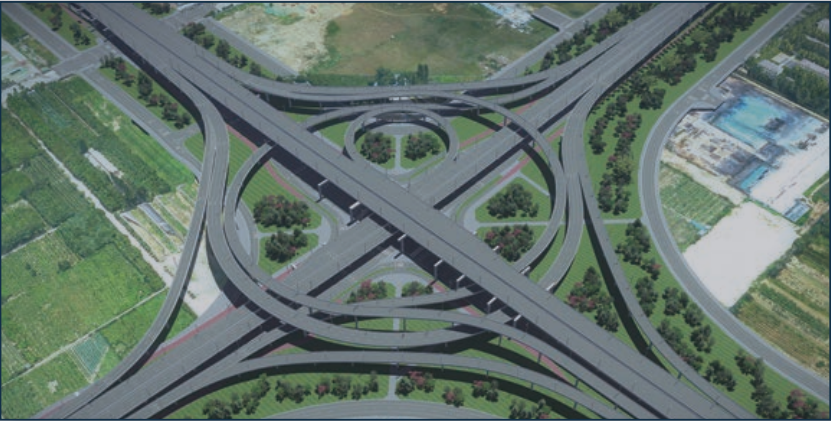

項目解決方案選擇： OpenRoads Designer, OpenBridge Modeler, ProStructures, ContextCapture, gINT, LumenRT, ProjectWise, MicroStation, Navigator

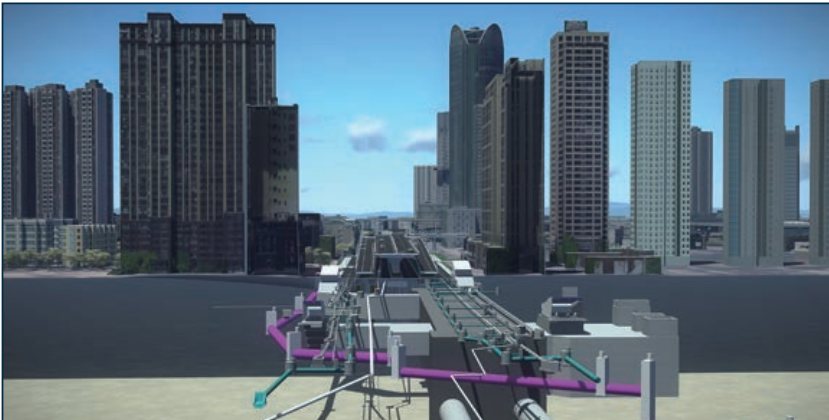

項目團隊利用協同平臺 ProjectWise 改善了設計管理流程和文檔組織形式，使內部工作效率提升 20%；利用 ContextCapture 基于無人機攝影構建了實景模型，大大節約了時間；此外，利用 OpenBridge Modeler 的參數化建模布置橋梁樁基；通過 OpenBuildings Designer 完成地鐵站主體的復原，在 MicroStation 中建立地下慢行通道模型；利用 OpenRoads Designer 快速解決方案，施工圖階段減少 120 個設計工時；采用可視化成果交底并指導施工，規劃報建審批流程所需時間縮短 15%。最終成功解決杉板橋區域的交通擁堵?tīng)顩r，改善了市民的出行條件，最大程度的降低了對環境的影響。
項目解決方案選擇：ContextCapture, Descartes, LumenRT, gINT, OpenBridge Modeler, OpenBuildings Designer, OpenRoads Designer, ProjectWise, MicroStation
該項目團隊使用 Bentley 的集成 BIM 解決方案、實景建模和 OpenRoads 技術進行了參數化三維設計，還使用 ProjectWise 來管理、存儲信息并在不同的設計專業和利益相關方之間共享。使用 Bentley 應用程序?qū)嵤┤S協同設計工作流，使項目能夠提前 43天交付，同時節省了 220 萬元成本。
項目團隊利用 ProjectWise 為 3 TB 項目管理數據信息建立了互連數據環境，促進了與業主和項目團隊的有效協作，前期報批資料完整率達 100%。該團隊還使用 Bentley 集成的三維建模應用程序執行了沖突檢測和施工模擬，從而識別了潛在錯誤并優化了施工過程。
Bentley 的 BIM 解決方案助力提高了設計質量，縮短了施工周期，并降低了施工成本。
項目介紹合并承包商公司(CCC)設計和建造中型碼頭大樓-一個價值32億美元的75萬平方英尺的阿布扎比國際機場碼頭大樓-必須實現為一個完全BIM驅動的生命周期，以促進項目交付。BIM實施包括工程設計，項目控制和規劃合同和數量測量，制造，現場物流和安裝。新終端所需69000噸鋼，經68萬米3具體的，36萬米3吊頂?shù)?，?25000......
視頻全長10分05秒，本視頻為報獎動畫，由我司動畫部門制作，視頻主要展現BIM在鄂州機場中的8大創新應用。鄂州民用機場市政配套工程包括市政道路工程、110kv變電站工程、能源站工程、管線工程、綜合管廊工程以及給排水工程等，工程投資約14.9億元。
1、解決方案總體架構1.1解決方案應具備的要素具有良好數據兼容性工業行業涉及的專業廣，需要的專業軟件多，很難有一個軟件廠商能提供所有的專業產品，設計人員也可能根據實際情況使用不同廠商的軟件。因此，盡量使用數據格式一樣的專業軟件，并與外部的其他系統、其它數據格式具有良好的兼容性是整體解決方案必須考慮......
2020年12月，我司與中鐵四局集團第五工程有限公司達成合作，負責黃木崗綜合交通樞紐工程二工區項目BIM應用的技術咨詢。黃木崗綜合樞紐站位于深圳市福田中心區東北部，筍崗西路、泥崗西路、華富路、華強北路五叉路口，周邊有深圳市體育中心、市二醫院、富村、實驗中學等。
項目介紹為了應對客運量的快速增長，位于波蘭遠東地區的交通機場RzezowJaioka一直在進行重大的基礎設施投資。最近，他們選擇搭建新的滑行道，配有通訊網絡，導航照明，下水道和道路排水設施。他們聘請工程局BBKS-Projekt設計新的滑行道和基礎設施網絡，以便與所有先前的基礎設施投資結合起來，而不管其階段如何。所有......

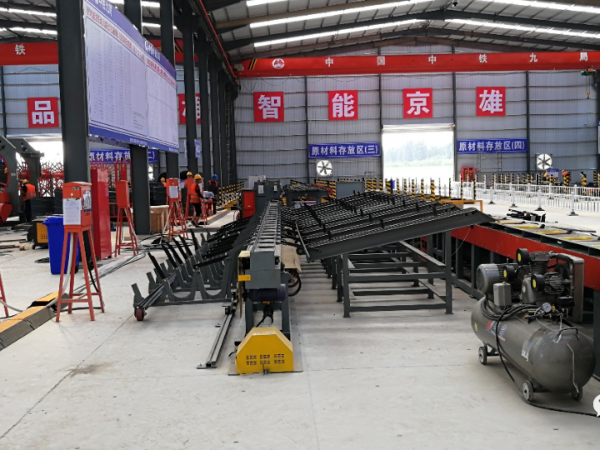

應用項目：雄安新區京雄城際鐵路五標段、七標段。應用內容：應用PLANBAR軟件進行鋼筋三維建模，利用PLANBAR軟件自動導出的三維鋼筋加工數據直接導入智能設備指導鋼筋智能化加工。一序言在鋼筋混凝土工程中，鋼筋是其結構的骨架成分。在整體結構中起著至關重要的作用，但在建筑土木工程中施工過程中，鋼筋加工存在錯誤......
