園林景觀設計 包含內容有土建構造部分（景墻、亭廊、鋼構花架等）、水電安裝部分（噴灌、燈光、弱電等）、植物部分。所以需要了解的規范有：

1、城市居住區規劃設計規范

2、公園設計規范

3、城市園林綠化工程施工及驗收規范

4、水泥混凝土路面施工及驗收規范

5、瀝青路面施工及驗收規范

6、城市道路設計規范

7、建筑結構荷載規范

8、混凝土結構設計規范

9、鋼結構設計規范

10、砌體結構設計規范

11、木結構設計規范

12、凍土地區建筑地基基礎設計規范

一、 圖紙排列順序

為了使設計師能夠較好地向甲方表達其設計意圖，又使施工者有較完整的施工依據，減少施工中的變更、拆改項目，提高有效工作時間，因此要求設計師必須圖紙齊全，排列有序（按以下順序排列）。

1.封面 （按設計院統一制作的模板打?。?/span>

2.目錄 （按設計院統一制作的模板打?。?/span>

3.工程概況

4.設計說明

5.裝飾工程項目表 （按設計院統一制作的模板打?。?/span>

6.施工圖紙（總平面圖、總天花平面圖、平面、天花、立面、大樣詳圖等）

二、 圖紙內容要求

利用正投影原理所繪制的平面、立面、剖面圖是設計師的設計意圖與其現場施工交流的語言。

設計師要將自己的設計意圖充分的表達給客戶及施工人員，設計師就必 須掌握設計的圖紙規范；正投影制圖要求使用專業的繪圖軟件工具，在圖紙上作的線條必須粗細均勻、光滑整潔、交接清楚。

因?yàn)檫@類圖紙是以明確的線條，描繪建筑內部或者外部裝飾空間的形體輪廓線來表達設計意圖的，所以嚴格的線條繪制和嚴格的制圖規范是它的主要特征。

1. 封面 （按設計院統一制作的模板打?。?/span>

2. 圖紙目錄

圖紙目錄必須標有正投影圖的圖號、圖名及備注。圖名是按圖紙編排順序，從第一頁施工圖開始編號。

3. 工程概況

工程概況內容應反映出建筑工地的大體格局、工程地址、設計部門、工藝級別、設計風格等。

4. 設計說明

5. 裝飾工程項目表

必須標明裝飾工程涉及的每個空間的頂面、墻面、地面、家具、踢腳、門窗、及套和裝飾工程的外部裝飾的材質、品牌、規格、顏色，以便甲方及觀者對裝飾工程的主材及建議的色彩、配飾思路更清晰。

6. 施工圖紙：

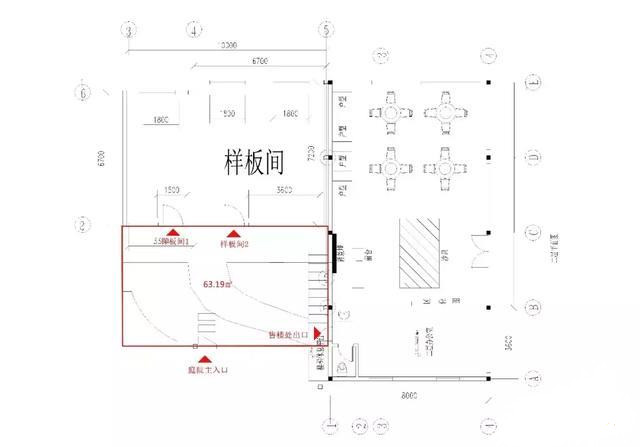

（1）平面布置圖

A. 平面圖應在建筑物的門、窗洞口處，水平剖切俯視。圖內應包括剖切面及投影方向可見的構造。

B. 平面圖須注清立面標識、房間名稱、地面材料（包括材料尺寸、規格，邊長≥450的材料應畫準排磚位置）、主要家具及家電平面布置圖（電視、冰箱、洗衣機、空調等）。

（2）天花平面圖

A. 天花平面圖為實際施工后的鏡像。

B. 必須標有天花的細部尺寸、[wiki]標高[/wiki]及所使用的材料名稱。

C. 要在圖上標明燈具的位置，并標明燈的名稱或燈具圖例。

D. 木做及復雜造型頂或其他復雜造型，應有剖切圖，并標明剖切位置。

（3）立面圖

A. 各種立面圖應按正投影原理所繪制。

B. 立面圖應包括投影方向可見的建筑、家具、家電等的外輪廓線和構造圖、墻面做法、材料做法及細部尺寸。

C. 各種立面圖尚不能表達清楚的要做剖切圖。剖切圖的剖切位，應根據圖紙的用途或設計的深度選擇能反映全貌特征以及有代表性的部位剖切。

D. 剖切圖包括剖切面和投影方向可見的施工構造、材料及尺寸標注。

（4）電位圖

A. 電位走線只需標明開關與燈位的控制關系，線型宜用細圓弧線（也可適當用中圓弧線），各種強弱電的插座走線不需標明；

B. 要有詳細的開關（一聯、二聯、多聯）、電源插座、電話插座、電視插座、空調插座、寬帶網插座、配電箱等圖標及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明標高）。

（5）裝飾詳圖及大樣

A. 門窗、家具等制作部分的平、立、剖面圖。

B. 家具圖制作部分必須有平、立、剖面圖，家具立面圖要有拉手位置示意圖。

C. 圖樣中某一部分或構造，需要重點索引節點詳圖；踢腳板、埡口、門窗套等可看情況適當有剖切圖。

三、 圖紙具體要求

1. 圖紙?jiān)O(shè)計必須符合施工規范要求，必須具有可施工性。

2. 所有施工圖必須標明比例。

3. 利用正投影原理繪制的圖紙嚴禁鉛筆和徒手繪圖。

4. 手寫的說明性文字需要使用仿宋體或標宋字。

5. 圖幅大?。河蠥0、A1、A2、A3、A4、五種。

6. 比例：平面1：100（1：150），大樣1：20（1：30）

樓梯1：50（1：60），單元平面1：50，節點大樣1：20（1：30）等，其他可視情況而定。

7. 線型、寬度及各種線型的運用：

（1）粗實線：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；用于平、立、剖面圖及詳圖中被剖切墻體的主要結構輪廓線；立面圖的外輪廓線、剖切符號、詳圖符號、圖面標志及標志等（地平線依次用0.6mm、0.4mm、0.3mm粗實線）。

（2） 中實線：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；

用于平、立、剖面圖及詳圖中物體的主要結構輪廓。

（3）細實線：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）；

用于平、立、剖面圖中可見的次要結構輪廓線，標注尺寸線、折斷線（不需畫全的斷開界限）、引出線（用于對各種需要說明的部位詳細說明）、圖例線、索引圖標、標高圖標等。

（4）細虛線：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；

家具圖中不可見的隔板，門窗的開啟方式及圖例線等。

（5）點劃線A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；

用于中心線、對稱線、定位軸線；

（6）輔助實線A2（0.05mm）；A3（0.03mm）；A4（0.03mm）；

用于地面填充、玻璃紋理填充等。

8. 文字：

（1） 圖紙中總說明文字，字高600mm，寬0.8，用仿宋體；圖名字體為仿宋，字體高500-700mm，寬0.9；

（2） 文字標注用仿宋體，字高350mm，寬0.7，不放在引線的橫線上方；

（3）數字標注用Tssdeng.shx英文或仿宋字體；

（4）圖形下圖名字高550mm，圖內文字注釋字高350mm；

（5）圖框內圖紙名稱字高500mm，項目名稱、工程名稱等字高400mm，設計人、校對人等文字字高350mm。

9. 尺寸標注：

（1） 尺寸線及尺寸界限應以細實線繪制，尺寸起止符號的斜短線應以中粗線繪制，長度為200-300mm，并與尺寸線右方向成45度角；

（2）尺寸線應與被標注長度平行，兩端不宜超出尺寸界限，尺寸界限應與尺寸線垂直；

（3）尺寸數字應注寫在尺寸線讀數上方的中部，數字間不要有逗號，相鄰的尺寸線數字如注寫位置不夠，可錯開或引出注寫；

（4）標注數字以毫米為單位，標注精度為整數。

（5）尺寸標注與標高標注在不同的方向位置，不允許交叉表示。

10. 標高表示方法：

（1） 標高以室內地面作正負零位置，用于天花圖中不同吊頂表面距地面高度的表示，用于平面圖中室內地臺、陽臺、廚衛地面等不同高度的表示；

（2）標高以米為單位，其數字的小數點后保留3位數。

11. 詳圖索引標志：

（1）索引圖、索引剖切圖圖標、定位軸線的圓用粗實線，直徑800-1000mm；

（2）索引詳圖：圓用粗實線，直徑1200mm，圓內橫線用細實線繪制，索引詳圖圓內文字字高350—400mm。園林景觀設計規范

11. 引出線：

（1） 對圖形表達不完善的部位需要引出說明的線形。引出線應采用細曲線，不應用直線；

（2）索引詳圖的引出線，應對準圓心；當同時索引幾個相同部分時，各引出線應保持平行；

（3）多層構造引出線，必須通過被引的各層，并須保持垂直方向。被引注說明的層次，需用小圓點（直徑≤100mm）表示。

12. 其他：

（1） 圖紙名稱的表示：應有圖名、比例（字體高度是圖名的一半），圖名下面有粗實線（0.5mm）、細實線（0.2mm）兩道線，長度與字體對齊，兩線相距150mm；

（2）平面圖中方向性圖標：用于平面圖中各立面的標識，放置在平面圖的左或右下方。

注：

（1）此規范是在A2（1：100）的基礎定制，所有字高、有些距離均為圖內實際尺寸，線型寬度為圖紙尺寸，望注意區分。

（2） 其他圖幅輸出（例如A3的圖紙），不必另設圖層與線型，按圖紙空間縮放打印即可（正規圖紙不包括在內）。

四、 方案階段圖紙（彩圖）

1.規劃地段位置圖。標明規劃地段在城市的位置以及和周圍地區的關系

2. 周邊地區服務設施分布圖。標明周邊地區相關服務設施的內容和與規劃地段的距離；

3. 規劃地段現狀平面圖。圖紙比例為1/500~1/2000,標明自然地形地貌、道路、綠化、水體、工程管線及各類用地建筑的范圍、性質、層數、質量等；（包括現狀照片）

4. 規劃地段三維地形圖。運用地理信息系統作出包括三維視圖、坡度、坡向、地表徑流、河口水文、植被、道路、建筑、風水等一系列場地現狀分析圖；

5. 景觀格局分析圖。在現狀植被平面圖的基礎上，通過對場地內現有景觀的分析，提出規劃景觀格局初步構想；

 6. 場地內外景觀視線分析圖。在現狀三維地形圖的基礎上，對場地內外景觀視線聯系進行分析；

6. 場地內外景觀視線分析圖。在現狀三維地形圖的基礎上，對場地內外景觀視線聯系進行分析；

7. 地方文化格局分析圖。在現狀建筑、道路平面圖的基礎上，通過對場地地方文化的分析，提出規劃文化格局初步構想；

8. 生態格局分析圖。在現狀平面圖的基礎上，通過對現有生態環境的分析，提出規劃生態格局的初步構想；

9. 用地適宜性分析圖。在現狀平面圖的基礎上，通過對場地內-外所有自然和人工要素的綜合分析，標明各地塊主要特征以及建設適宜性；

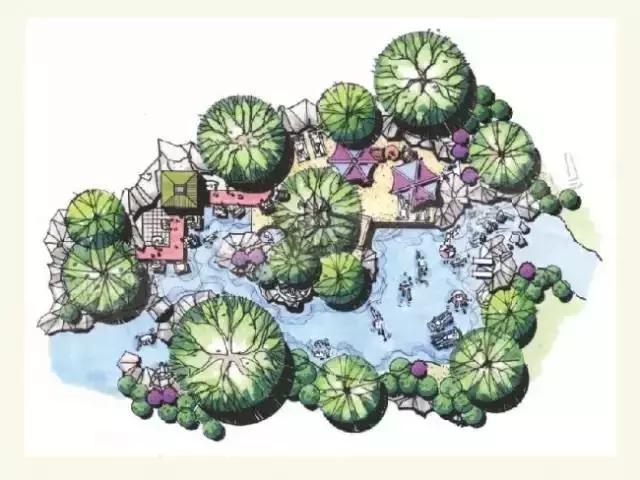

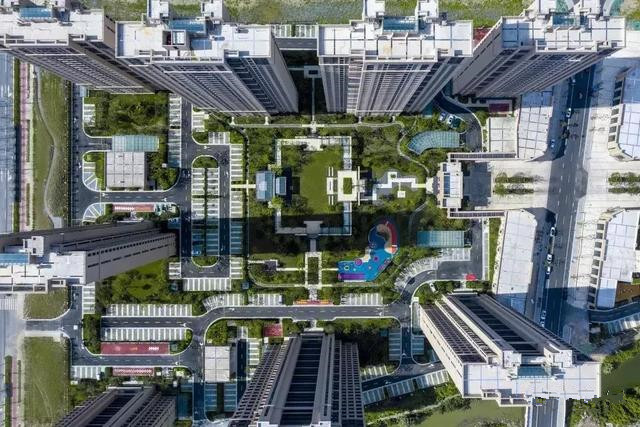

10. 規劃總平面表現圖。圖紙比例1/500~1/2000，圖上應表明規劃建筑、草地、林地、道路、鋪裝、水體、停車、重要景觀小品的位置、范圍以及相對高度（通過陰影）；應標明主要空間、景觀、建筑、道路的名稱；

11. 功能結構分析圖。在總平面圖的基礎上，用不同色彩的符號抽象地表示出規劃功能結構關系；

12. 功能分區圖。在總平面圖的基礎上，用不同色塊表示出規劃各個功能用地位置范圍，標明功能名稱；

13. 交通結構分析圖。在總平面圖的基礎上，用不同色彩的符號抽象地表示出規劃道路的結構關系；

14. 內外交通聯系圖。在總平面圖的基礎上，用不同色彩符號（線、箭頭等）表示出外部道路的等級和車流方向、標明周邊交通站場位置；

15. 內部交通圖。在總平面圖的基礎上，用不同色彩符號（線、箭頭等）表示出內部規劃道路的等級和車流方向、標明內部機動車非機動車停車位置及范圍；

16. 步行系統圖。在總平面圖的基礎上，用不同色彩符號（線、箭頭等）表示出內部步行、非機動車行系統、標明廣場的位置及范圍；

17. 道路布置圖。圖紙比例1/500~1/1000，圖上應標明道路的紅線位置、橫斷面、道路交叉點坐標、標高、坡向坡度、長度、停車場用地界線；

18. 水系規劃圖。在總平面圖的基礎上，用不同色彩表示出內部規劃水體的類型、范圍，標明橋梁、水源、堤岸、水閘的位置、水流方向；

19. 綠地結構分析圖。在總平面圖的基礎上，用不同的色彩抽象地表示出內部規劃綠地的類型、范圍；

20. 種植規劃圖。圖紙比例1/500~1/2000，標明主要植物種類、種植數量及規格，附主要苗木種植表；

21. 景觀結構規劃圖。在總平面圖的基礎上，用不同的色彩抽象地表示出內部景觀結構、景觀要素；

22. 服務設施系統規劃圖。在總平面圖的基礎上，用不同的色彩抽象地表示出內部服務設施性質和關系；

23. 保安系統規劃圖。在總平面圖的基礎上，用不同的色彩抽象地表示出各級保安設施和整體保安系統設計；

24. 豎向規劃圖。圖紙比例1/500~1/2000，標明不同高度地塊的范圍、相對標高以及高差處理方式；

25. 給水排水工程規劃圖。圖紙比例1/500~1/2000；

26. 電力電信工程規劃圖。圖紙比例1/500~1/2000；

27. 燃?xì)鉄崃こ桃?guī)劃圖。圖紙比例1/500~1/2000；

28. 分期建設規劃圖。

29. 重點地段規劃設計。通過透視、平面、立面、剖面表現重點地段規劃設計；

30. 主要街景立面圖。標明沿街建筑高度、色彩、主要構筑物高度，表現出規劃建筑與周邊環境的空間關系；

31. 主要建筑和構筑物方案圖。主要建筑地面層平面、地下建筑負一層平面、主要構筑物平立剖面圖；

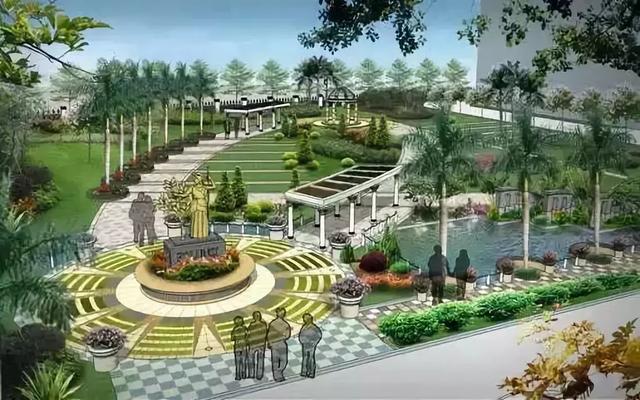

32. 表達設計意圖的效果圖或圖片。一般應包括總體鳥瞰圖、夜景效果圖、重要景點效果、特色景點效果、反映設計意圖的局部放大平立剖面圖及相關圖片、重要建筑和構筑物效果圖成果遞交圖紙（藍圖）

五、 圖紙要求

1. 規劃地段位置圖: 標明規劃地段在城市的位置以及和周圍地區的關系；

2. 規劃地段現狀圖: 圖紙比例為1/500~1/2000,標明自然地形地貌、道路、綠化、水體、工程管線及各類用地建筑的范圍、性質、層數、質量等；

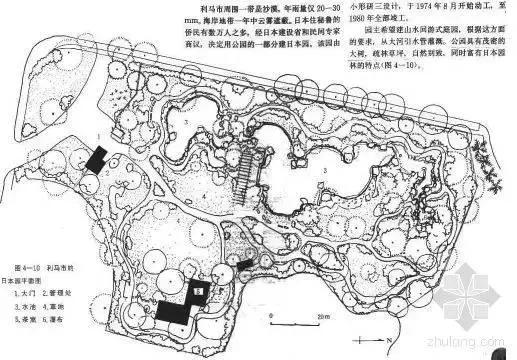

3. 規劃總平面圖: 圖紙比例1/500~1/2000，圖上應表明規劃建筑、草地、林地、道路、鋪裝、水體、停車、重要景觀小品、雕塑的位置、范圍；應標明主要空間、景觀、建筑、道路的尺寸和名稱；

4. 道路交通規劃圖: 圖紙比例1/500~1/2000，圖上應標明道路的紅線位置、橫斷面，道路交叉點坐標、標高、坡向坡度、長度、停車場用地界線；

5. 豎向規劃圖: 圖紙比例1/500~1/2000，標明不同高度地塊的范圍、相對標高以及高差處理方式；

6. 種植設計圖: 圖紙比例1/500~1/2000，標明主要植物種類、種植數量及規格，附主要苗木種植表；

7. 給水排水工程規劃圖: 圖紙比例1/500~1/2000;

8. 電力電信工程規劃圖: 圖紙比例1/500~1/2000;

9. 燃?xì)鉄崃こ桃?guī)劃圖: 圖紙比例1/500~1/2000;

10. 分期建設規劃圖: 圖紙比例1/500~1/2000; 9．重點地段規劃設計圖。(一般應包括入口、主要公建區域、典型區域)

11. 主要街景立面圖: 圖紙比例1/500~1/1000，標明沿街建筑高度、色彩、主要構筑物高度；

12. 主要建筑和構筑物方案圖: 主要建筑地面層平面、地下建筑負一層平面、主要構筑物平立剖面圖；

六、 模型

1.總體模型比例為1/500~1/1000，重要局部模型比例為1/50~1/300；

2. 總體模型應能反映出場地內各個空間的尺度關系、重要高差處理、道路綠地水體硬地等不同性質基面、綠化圍合關系、場地與周邊道路建筑環境的關系；局部模型應能反映出質感、動感、空間尺度比例等。
