一、工程概況

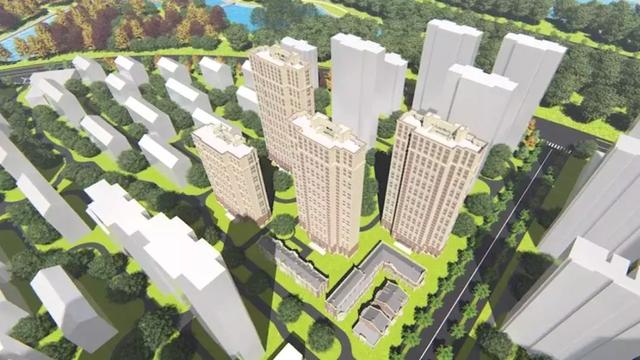

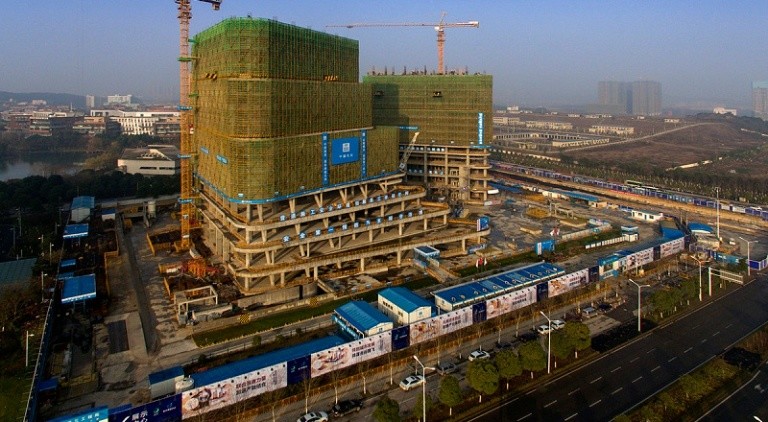

信達公園里項目位于合肥市濱湖新區，東臨韶山路，南臨杭州路，西北環繞金斗路，其中三期二標段工程包括35#、36#、42#、43#樓，相應地庫及商業S1～S3、S9～S11，總建筑面積約9.5萬平米。

二、BIM技術應用

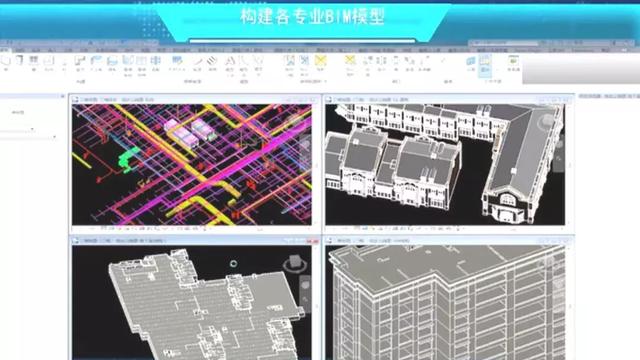

公司成立BIM中心 ，統一BIM實施標準，建立各專業項目樣板及族庫，本項目建立BIM應用小組，分工協作，根據施工設計圖紙，構建出各專業BIM模型并附加相應設計信息，通過三維模型真實反映各專業的空間分布和交叉關系，發現圖紙中存在的設計問題并及時解決，為后續BIM應用打下基礎。

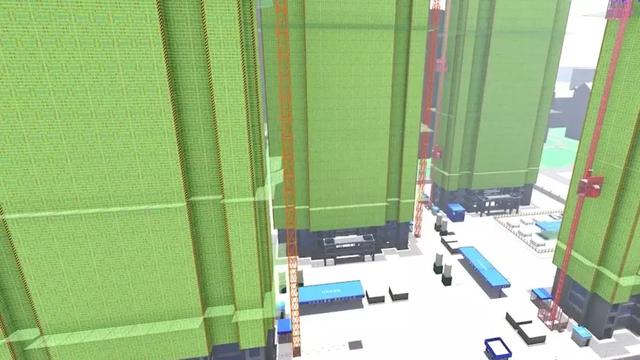

施工策劃及總平面布置：本工程場地緊湊，合理布局動態的施工現場是一大難點，施工前通過BIM技術進行虛擬建造，優化布置辦公區域和施工場區，模擬布置加工場地和材料堆放場地、主要施工機械定位等，也有進行動態分析充分合理地利用場地空間，減少場地狹小等原因而產生的二次搬運費用。

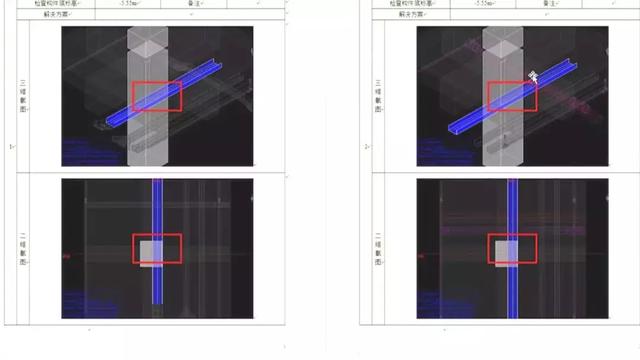

全專業碰撞檢查：通過收集和校核，各專業BIM模型完成匯總整合，利用突出檢測工具進行突出檢查，找出這碰撞點的位置和信息。同時為滿足工程的竣工要求，利用BIM技術對各個專業管線的凈高進行分析，為現場安裝提供數據支持，提高施工效率。

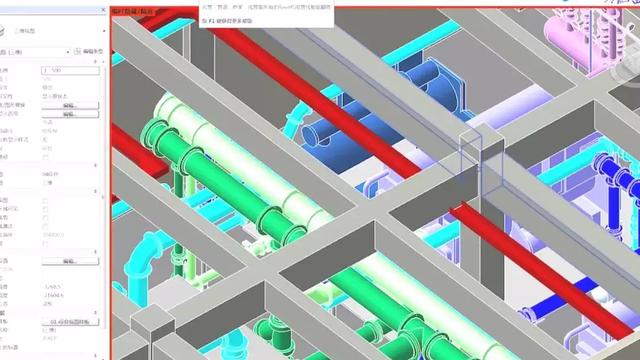

管線綜合優化：本項目綜合管線較多且交錯復雜，我們基于檢測分析報告，對管線間存在的沖突部位提前進行BIM模型的優化調整，對管線在穿過墻、梁、板等構件位置處預先作出了相應孔洞預留及封堵，并形成三維交底施工圖，指導現場安裝施工。

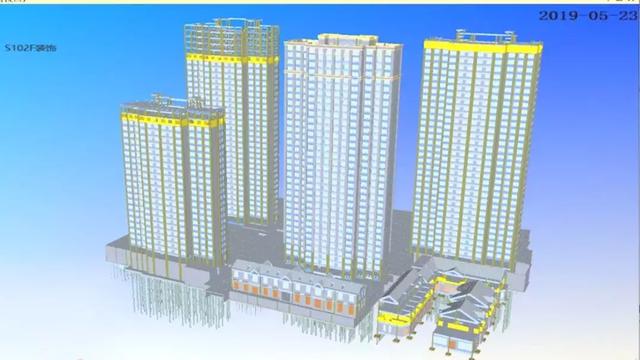

設計施工動畫模擬：我們通過將BIM模型與時間維度結合，進行4D施工模擬，直觀的顯示施工進度，以便檢查施工計劃制定中的矛盾和不合理之處。及時糾正提高施工計劃的精準性。

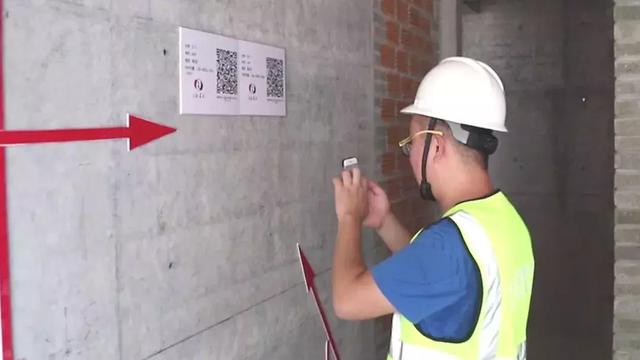

現場二維碼應用：在砼構件上標示二維碼，通過手機掃碼顯示該部位砼構件尺寸、垂直度、平整度及責任人等25項信息，應用二維碼技術方式新穎、制作快捷，可替代傳統的標識、標牌及紙質資料。

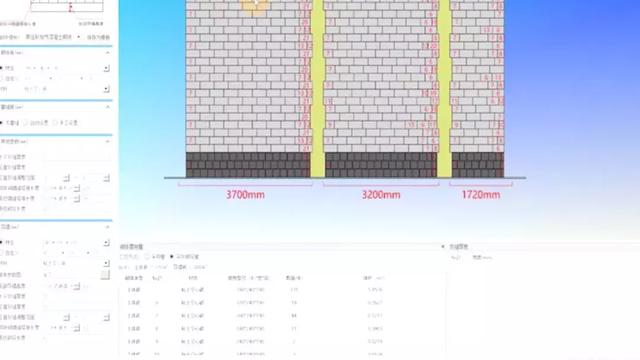

砌體智能排布：項目采用BIM 5D軟件進行三維可視化砌體排布，通過設置砌塊規格、尺寸、灰縫厚度等信息，軟件自動將所有砌體的排布情況呈現出來，對非整塊的砌體，按圖示尺寸切割，快速對二次結構進行智能排布，輸出排磚圖，優化現場施工，節約成本提高功效。

可視化交底：我們通過建立工藝BIM模型，對關鍵施工節點進行三維展示及動態分析，針對外墻裝飾通過BIM軟件可對真實情況進行三維效果，對機電設備安裝、砌體施工等進行可視化的工序演示，方便技術交底、確保施工質量。

生產上會：項目管理人員通過BIM 5D 平臺，下達計劃任務并隨時掌握項目進度、人員、質量、安全、物資信息，基于手機app采集到現場數據，反饋任務實際完成情況。確保生產數據全過程自動留痕，并形成積累和統計，從而一鍵輸出匯報文件，節約生產例會準備時間，直接進行生產進度匯報，提升生產例會效率和質量，實現生產例會的數字化呈現，減少項目管理人員日常重復匯報記錄工作，增強項目生產數據積累能力。

三、智慧工地建設

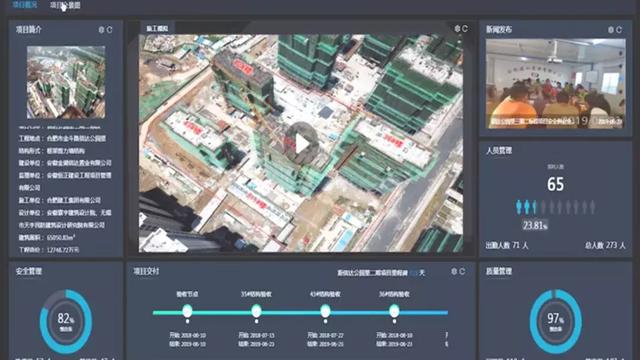

本項目采用智慧工地平臺 ，該平臺由多個應用子系統和一個集成平臺組成，匯集了工地各應用系統和智能設備的海量數據，通過數據的整理、匯總、分析，結合BIM模型為項目管理者提供了直觀、實時、真實的管理依據。

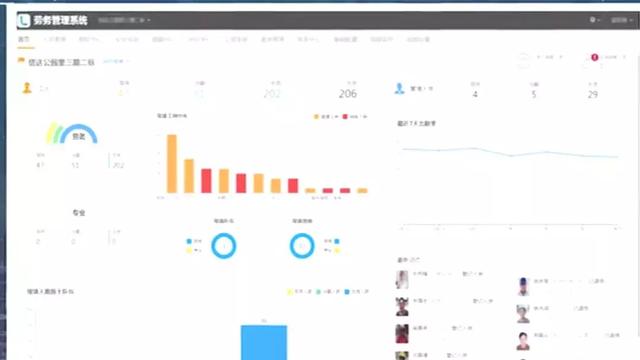

勞動管理：工人進場報到時，勞務管理人員通過手持設備自動讀取人員身份信息，相關信息自動同步至系統，勞務人員全部實名制管理，管理更加規范，人員通過施工現場閘機時，可通過人臉識別方式進出廠，系統自動統計考勤，避免無關人進入施工現場，使出勤管理更規范。

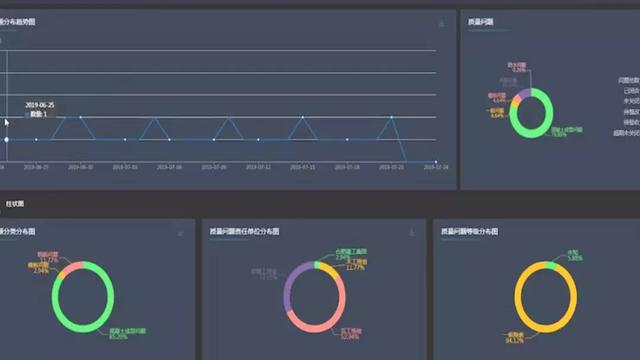

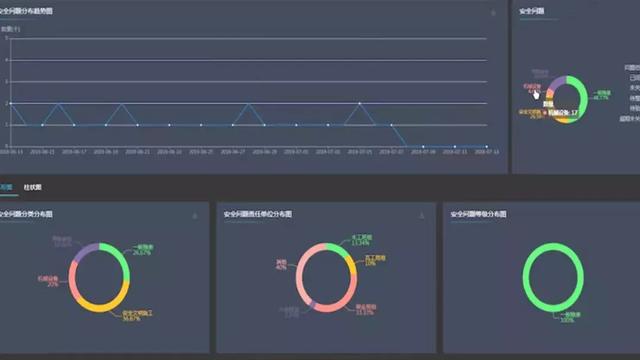

質量安全：現場安全巡檢采用云+手機移動端的模式，及時發現現場隱患，手機上直接拍照并選擇系統內置的管理庫，指定整改人，發送給勞務班組整改，做到信息及時傳遞，數據及時積累，對未整改情況實時發現并采取措施，提升現場管理人員的工作效率。

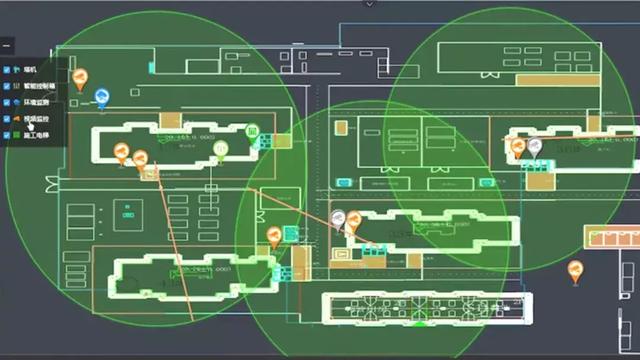

視頻監控：現場共設置六組高清攝像機，并關聯到智慧工地平臺，可對施工現場全線監控，可隨時調取施工區、辦公區、加工棚、項目大門等相關部位的實時監控畫面，實現建設工程監管模式的創新，加強了建設工地的治安安全。

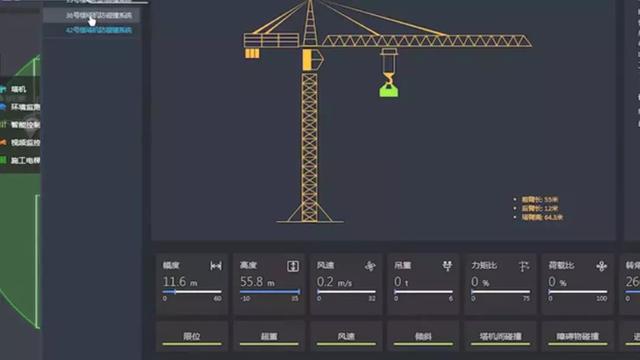

塔機監測：它能夠在塔機接近危險位置時自動發出提示或控制信號，輔助操作人員合理操作，避免安全事故，吊鉤可視化能實時以高清晰圖像向塔吊司機展示吊鉤周?chē)膶?shí)時視頻、圖像，使司機能夠快速準確地做出正確的操作和判斷，能夠有效避免事故的發生。

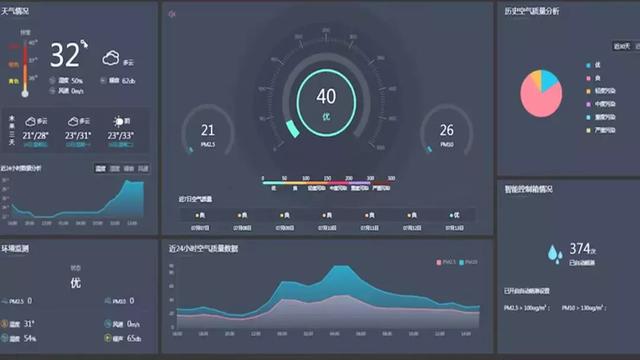

環境監測：利用互聯網技術可將現場的各類硬件設備接入智慧工地平臺，實現數據自動采集、硬件遠程控制、智能化應用等，當現場環境監測指標超標時，可自動關聯啟動噴淋設備自動降塵。

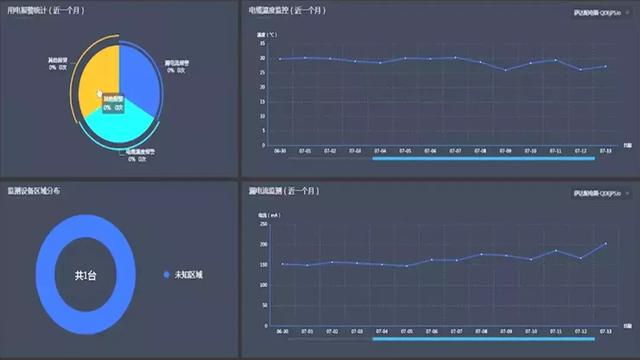

智能用電：能夠?qū)崿F(xiàn)施工現場斷電、漏電、電氣火災、過載及線纜斷開等用電故障的及時預報警，還可實現電量統計等功能，大大提高施工現場臨時用電安全管理的效率。

VR安全教育：工人在項目上崗前，利用VR安全教育系統，進行沉浸式的安全教育，實現最佳的安全教育效果。

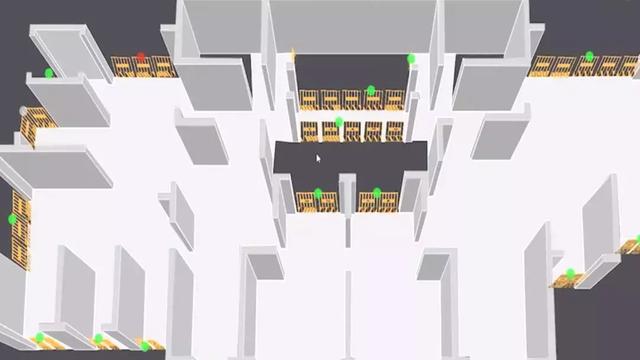

臨邊防護：該系統由防護傳感器、聲光報警系統、無線數據傳輸系統、云平臺構成，當防護圍欄被打開，聲光報警器進行報警，并將報警信息推送至項目人員的PC端、手機端，告知被打開防護圍欄的具體位置信息等，項目的人員及時進行檢查，提高施工現場的安全性，預防因?yàn)閲鷻谖灰贫斐蓧嬄涫鹿省?/span>

安全定點巡視：巡視人員使用便攜式移動終端讀取二維碼，對現場配電箱、重大危險源等進行分類快速識別，之后完成巡檢數據記錄，便于持續跟蹤和故障分析，及時發現問題，提前預防。

四、質量管控

開工伊始，我單位就制定了確保本工程獲得安徽省黃山杯、安徽省建設工程施工質量標準化示范工程的質量目標，建立了涵蓋建設、監理、施工、設計、勘察等單位的工程質量創優管理體系和健全的質量管理制度，并對創優目標進行分解，編制詳細的工程創優策劃書，本工程中全面實施樣板引路、技術交底、三檢制度、關鍵過程質量控制、實測實量、QC活動等，確保實現創優目標。

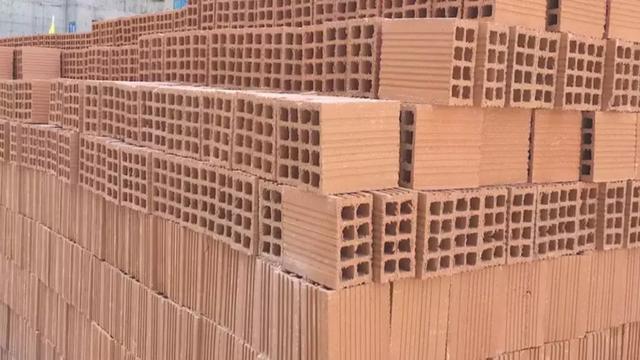

嚴把材料關，加強現場管理：對主要材料、周轉材料等實行集中采購、統一管理，質量員、取樣員會同監理人員對材料進行見證取樣送檢，報驗合格后方可使用，確保建材使用質量。

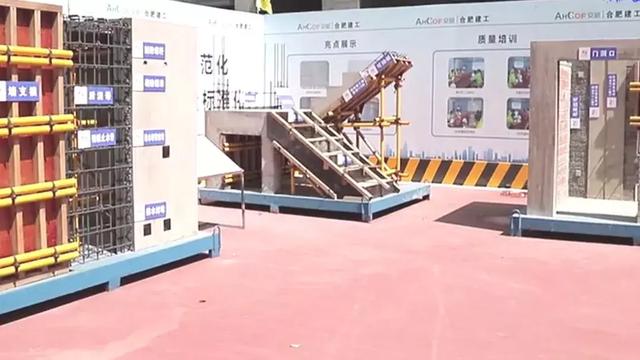

樣板引路：每個分項工程或工種，特別是量大面廣的分項工程，都要在開始大面積操作前，做出示范樣板、工法展示區，統一操作要求，明確質量控制要點。

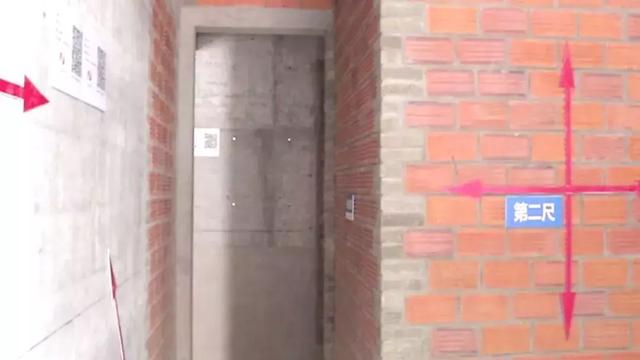

實測實量：項目人員對達到檢測條件的構建，如同強度現澆板鋼筋保護層厚度、鋼筋間距、板厚、墻體粉刷等進行實體檢測，定在施工樓層內布置實測實量樣板，根據檢測結果分析現階段工程實體的質量情況，制定有針對性的改進及提升措施，應對措施的實施，進行跟蹤檢查。

質量檢查：施工全過程認真落實三節制度，堅持周例會制，對于當初的質量情況進行通報和總結，同時公司針對項目部質量標準化工作及質量通病防治成果，每月組織一次質量大檢查。

開展QC活動：本項目QC小組研究的提高混凝土結構樓梯踏步一次成型合格率課題，已在全國工程建設質量管理小組活動成果交流會中榮獲Ⅱ類成果、榮獲2018年度施工質量標準化省級示范工程獎。

五、安全生產

工地項目部建立了完善的安全管理體系，對現場安全生產進行全封閉管理，特別對臨時用電、高處墜落、大型機械等重大危險源，進行嚴密監控，預防事故的發生，做到安全生產、文明施工，創安徽省建筑施工安全生產標準化示范工地。

安全管理方面：作業人員統一穿戴反光背心，大型機械、腳手架、臨時用電等重要部位張掛驗收警示標牌，真正做到縱向到底、橫向到邊。

安全防護方面：項目嚴格按照合肥建工安全標準化圖冊要求，采用工具化、定型化、可周轉安全防護、安全通道、安全防護棚、樓梯防護、洞口防護等均采用定型化防護，既起到安全防護作用，又美觀大方，并且可周轉使用。

消防管理方面：項目建立消防責任管理制度，在樓層內每三層均配備消防栓及消防水源，在配電室、庫房、模板木方堆放區等易發生火災部位配備滅火器及逃生提示牌，杜絕火災事故發生。

臨時用電方面：建立專項臨時用電方案，嚴格執行施工現場臨時用電安全技術規范要求，設置總配電室、分配電箱，確保用電安全。

降塵：在重點部位安裝環境監測系統，并在現場周邊設置噴淋系統，降低場地?fù)P塵。

文明施工方面：建筑物四周設置暢通環形道路，并沿道路一側單獨劃分人行安全通道，實現人、車分流，現場出入秩序井然，場內設置安全體驗區、茶水廳、回收垃圾桶等，施工現場材料分區堆碼整齊、加工廠內整潔衛生、生產井然有序。

綠色施工：項目積極倡導綠色施工，施工中應用的循環用水、節能照明、建筑垃圾分類處理等18項節能環保措施，并取得了良好的經濟效益。

六、總結

BIM+智慧工地技術的推廣使用，為項目操作層解決了諸多工作效率問題，為項目管理層的科學決策提供了多方位的數據支持，促使項目整體可視化、信息化的管理升級。艾三維技術的大夢想期待遠航，以誠信、務實、和諧、創新核心價值觀為信仰，艾三維技術勇?lián)鸀樯鐣?huì)和客戶奉獻精品工程的使命，與戰略伙伴并肩一起打造百年合肥建工，做建筑系引領者。
