一、  監測原理

深基坑開挖工程中，對地下連續墻的監測是十分必要的。連續墻的監測包括兩方面：

1)   在連續墻頂部帽梁上設置水平位移觀測點，觀測基坑開挖及使用期間支護結構頂部  的水平位移。目的是為了了解連續墻基坑的變形情況，指導和控制施工，并為設計  分析基坑安全穩定提供資料。

2)   適當設置墻后深層土體位移觀測孔管( 測孔斜) ，觀測邊坡土體內部不同深度的位移( 主要是垂直于基坑方向) ，間接了解基坑支護結構的側向彎曲變形情況，指導和控制施工，也是為了分析基坑安全穩定提供資料。

本項目的自動化監測系統是指對連續墻頂部帽梁上設置水平位進行自動化監測。監測自   動化系統由監測儀器、數據采集裝置、通信裝置、計算機及外部設備、數據采集和管理軟件、通信和電源線路等部分組成。

擬采用 FMOS 自動化變形觀測系統。系統采用自動全站儀一臺， 其測角精度為：1 秒，測距精度為：1mm+2ppm，防塵防水等級達到了 IP65 級別，具有自動照準功能，采用全新的智能算法能精確自動修正自動照準時的讀數偏差。觀測控制系統采用監測軟件+數據傳輸模塊，能夠?qū)崟r控制儀器進行全天候數據采集工作， 自動對數據進行平差解算，根據控制要求完成預警信息錄入，自動識別數據預警狀態，及時反饋連續墻安全狀態。采集完后數據實時上傳到綜合監控系統平臺，達到數據信息平臺共享，  網絡實時發布的功能。

二、系統組成

本系統主要由一臺自動全站儀，數個變形監測點，多個基準點組成高精度變形觀測系統。

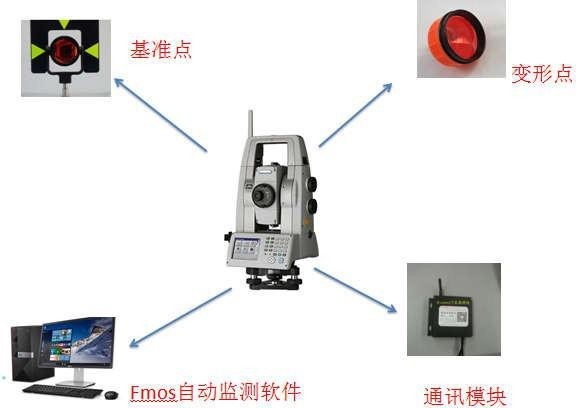

系統組成示意圖

在該系統中，控制中心的計算機通過通訊模塊與現場儀器相連，全站儀在計算機的控制下，對連續墻的監測基準點及變形點自動進行測量，觀測數據通過通訊模塊實時接入計算機，   用軟件進行實時處理，結果按用戶的要求以報表的形式輸出，故監測人員在控制中心就能實時地了解全站儀的運行情況。

三、系統布設

監測站或基站

根據現場條件，選擇自動變形監測系統監測站。該站最好建在基巖基礎的基點或工作基   點上，并有穩固的儀器墩安置自動化全站儀。同時為了儀器防護等需要，并保證有較好的通視條件，還需專門設計設備防護設施。

監測點

在基坑兩側連續墻頂(中間隔離墻或連續墻墻頂) 帽梁上按設計要求點位埋設觀測點， 并安裝自動觀測棱鏡。

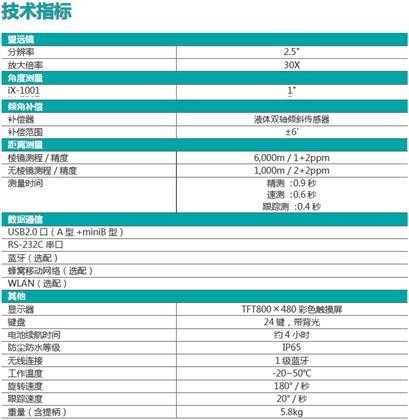

監測設備技術指標

4) 系統功能

1)監測點位的初始的學習；

2)自動啟動系統運行的定時器設置；

3)變形監測點的分組觀測設置；

4)目標被遮擋、測量誤差超限等智能化地處理；

5)實時多重差分改正，最大限度地消除或減弱多種誤差影響；

6)具有自動化實現多周期取平均，或周日取平均功能；

7)變形趨勢實時多態圖解顯示；

8)支持同點位不同周期、同周期不同點位的位移信息顯示；

9)測量數據可按照用戶所要求的格式進行報表輸出；

10)變形量超過限差值時自動報警；

11)監測數據、預警信息集成到綜合監控系統進行展示；
