行業數字化解決方案 直擊項目核心問題 方案成套落地
需求、應用分析
BIM應用標準
模型搭建、出圖
管線深化設計
成本管理、進度管理、質量管理、分包管理
驗收、招投標
三維建筑信息文檔
施工動畫
模擬建造、施工模擬、
BIM運維
設備管理
人員管理
前期需求分析
應用分析：核對施工圖、模擬建造、統計工程量、管線綜合、凈高分析
屬性信息：名稱、材料、掛接文檔、廠商、系統類別、區域歸屬
流程標準
建筑BIM解決方案-BIM應用方
建筑工程BIM實施技術標準

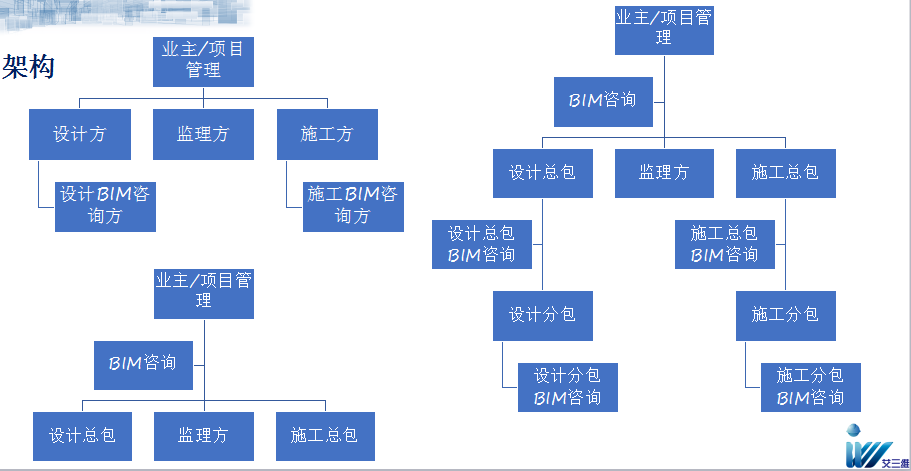

一、BIM工作管理及流程：BIM工作管理、BIM工作職責
二、BIM模型標準：軟件標準、硬件標準 、模型標準（模型依據、模型文件格式 ）
三、BIM成果交付標準
：BIM模型及成果基本要求、BIM成果交付標準
艾三維提供-建筑行業BIM應用相關培訓
|
BIM培訓主題 |
bim培訓詳細內容 | BIM培訓時長 | 培訓對象 |
|
建筑行業項目BIM應用 相關常用BIM軟件培訓 |
BIM設計軟件： Autodesk Revit/AECOsim Building Designer; BIM審核軟件： Naviswork、Navigator; BIM運維、協同管理平臺： Projectwise、Ecodomus |
項目進場后每周安排半天， 后期可根據實際需求安排培訓 |
項目業主方、監理、施工方 |
|
BIM標準與應用流程培訓 |
配合BIM實施技術標準、培訓BIM概念、日常工作流程以及注意事項 |
標準終稿完成后一周內進行 |
業主、監理、施工方、以及分包咨詢方 |

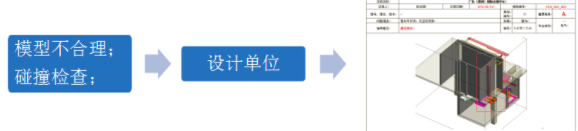

審圖：設計圖紙分析與報告整理
1.設計圖紙與說明是否齊全；
2.總平面圖與施工圖的幾何尺寸、平面位置、高程是否一致；
3.各設計圖之間的關系是否相符；
4.預埋件是否表示清楚；
5.管線排列位置、高程是否合理

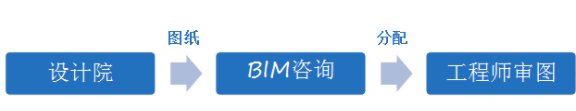

第一版BIM模型——根據最新設計圖與問題反饋報告搭建BIM模型
最新圖紙——BIM咨詢——BIM模型搭建
↓

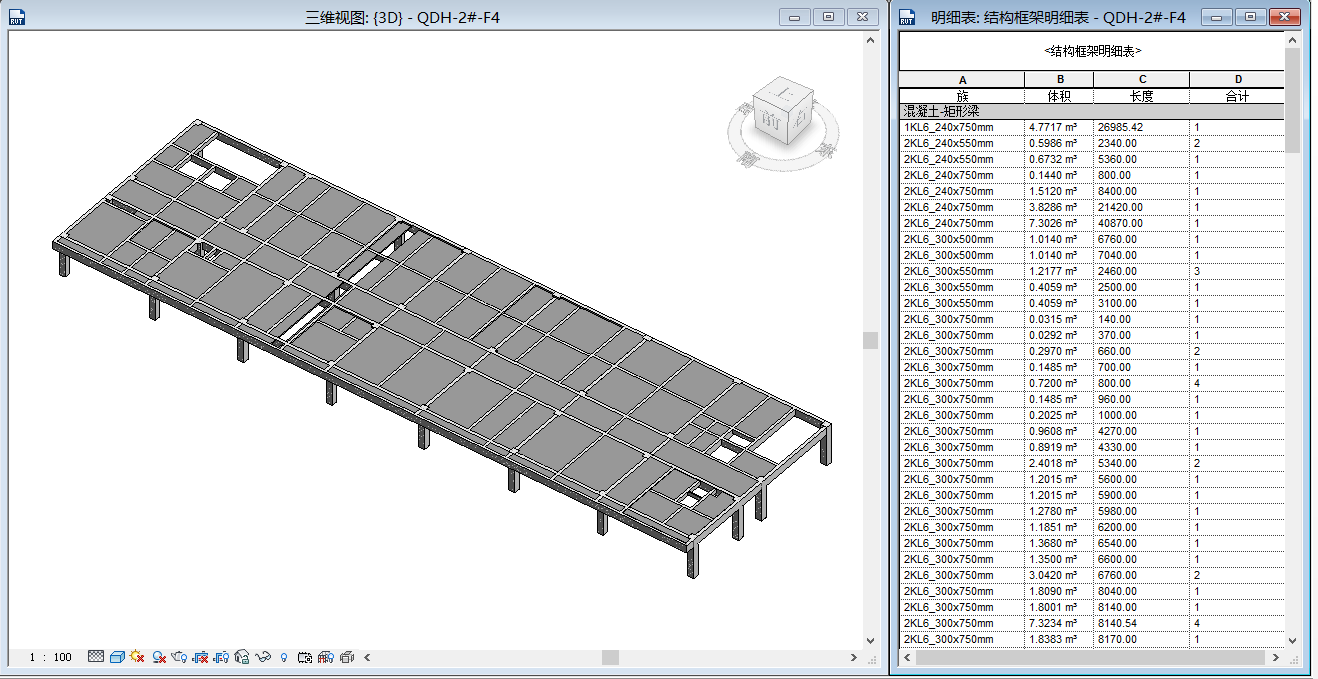

1.結構BIM模型（不含鋼筋）
2.建筑BIM模型
3.機電BIM模型（室內外）

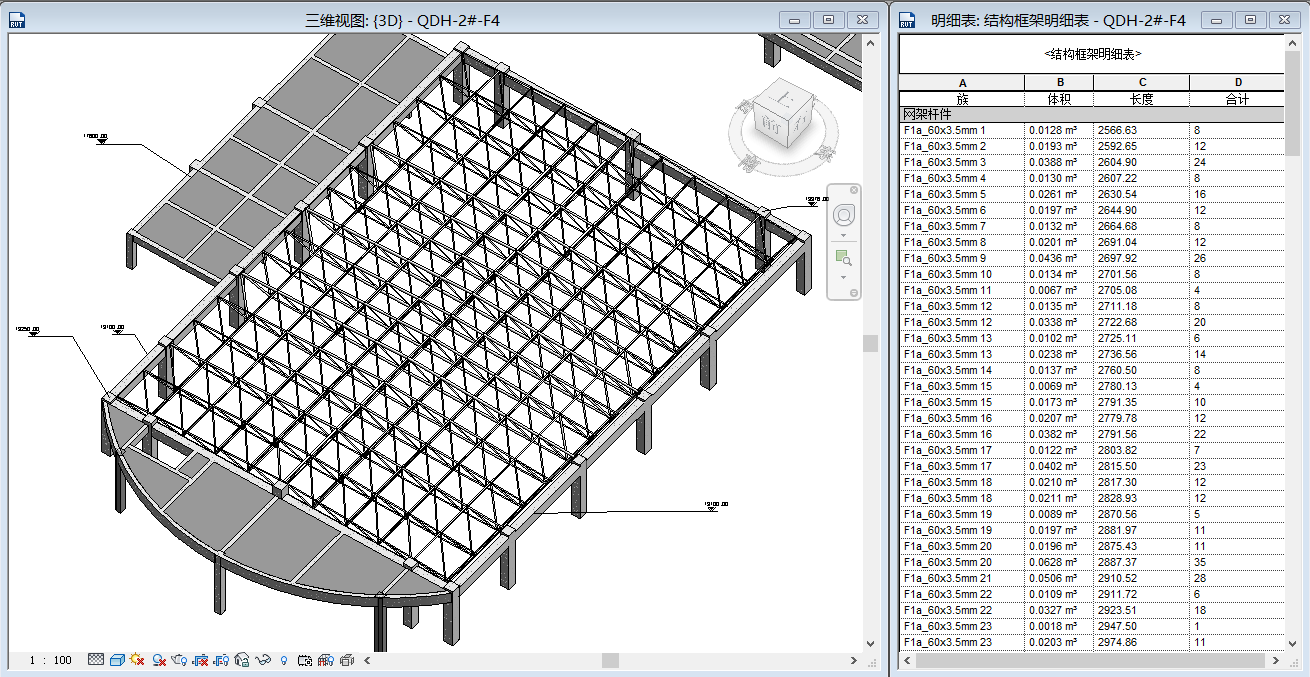

4.鋼結構BIM模型（不含節點）
5、幕墻BIM模型（不含節點）
6.地形模型（測繪數據）
↓
第二版BIM模型——根據問題凡科報告修改BIM模型
↓
1.結構BIM模型（不含鋼筋）
2.建筑BIM模型
3.機電BIM模型（室內外）
4.鋼結構BIM模型（不含節點）
5、幕墻BIM模型（不含節點）
↓
管線綜合/凈高分析——設計單位
第三版BIM模型——根據問題反饋報告深化BIM模型
幕墻節點深化 支吊架管線末端深化 鋼筋深化 砌體深化
鋼結構節點深化

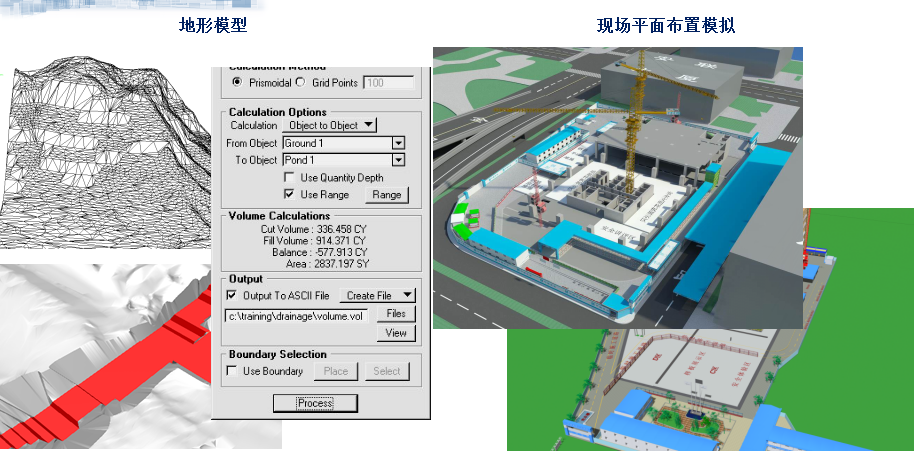

建筑BIM解決方案——場地平整與布置

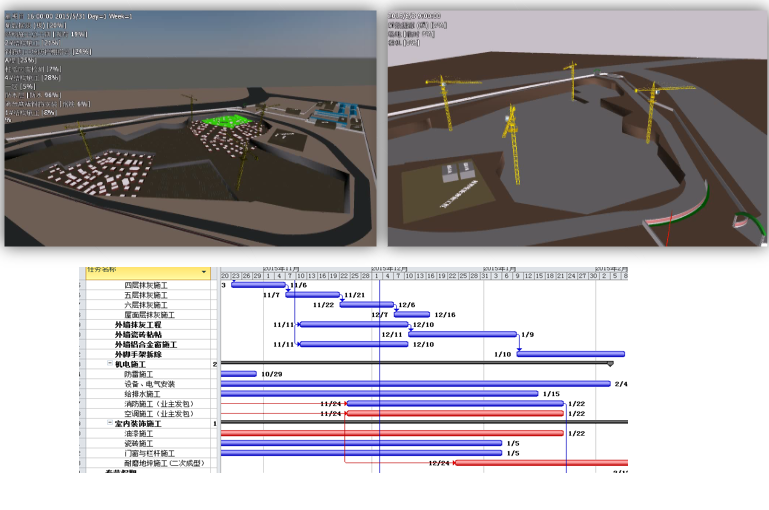

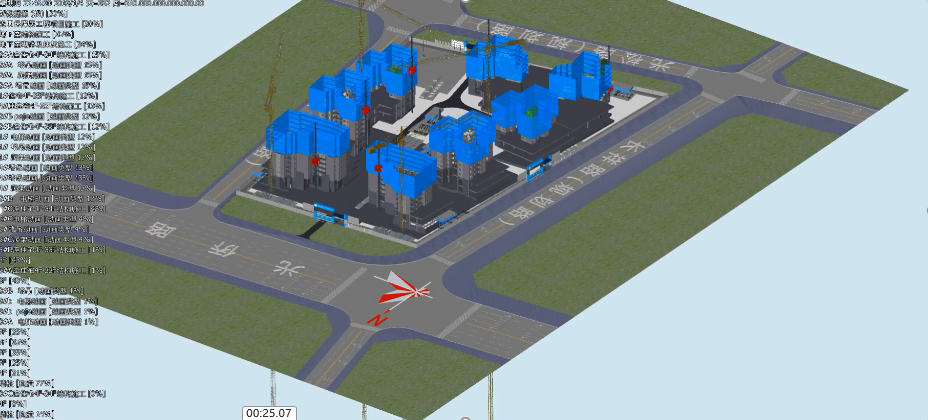

建筑BIM解決方案施工階段—— 施工進度模擬
按時對施工進度的計劃與實際完成進度的情況，進行收集、取證，并結合模型進行分析。重點分析項目的關鍵路徑節點，例如正負零里程碑，幕墻完工等。
建筑BIM解決方案施工階段—— 施工工藝模擬、 施工方案模擬
根據項目的重大方案進行施工模擬，如頂模施工、鋼結構吊裝、幕墻安裝等。

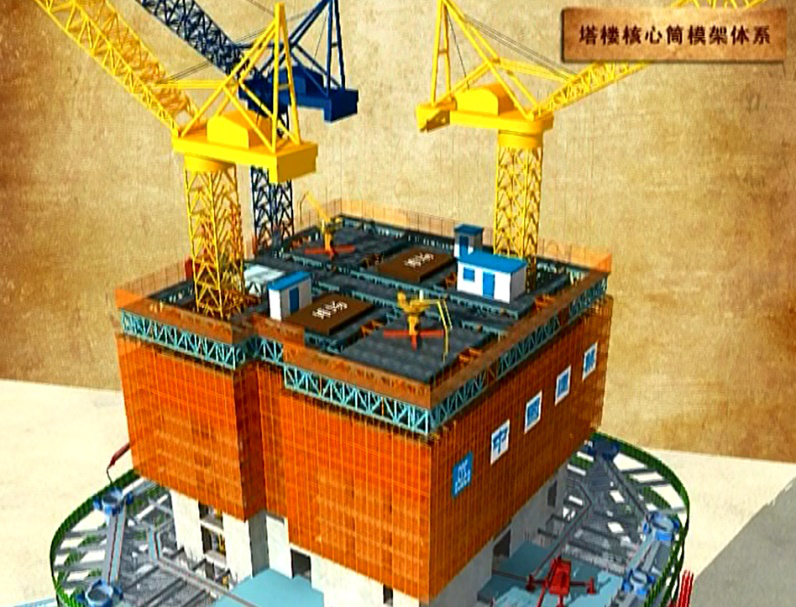

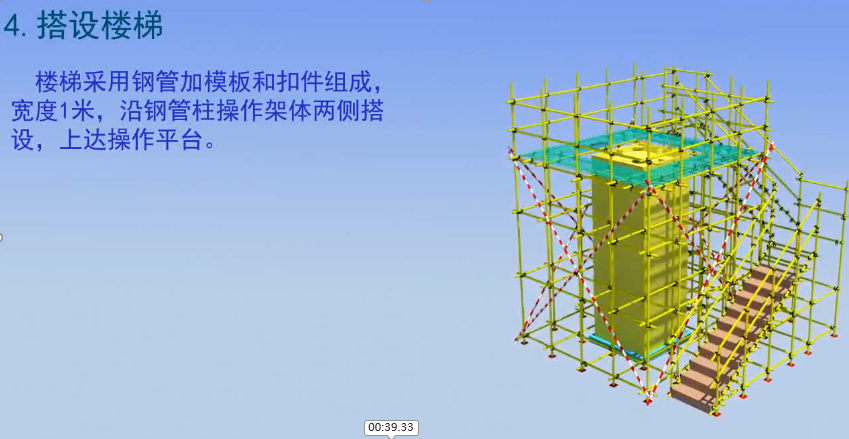

頂模施工

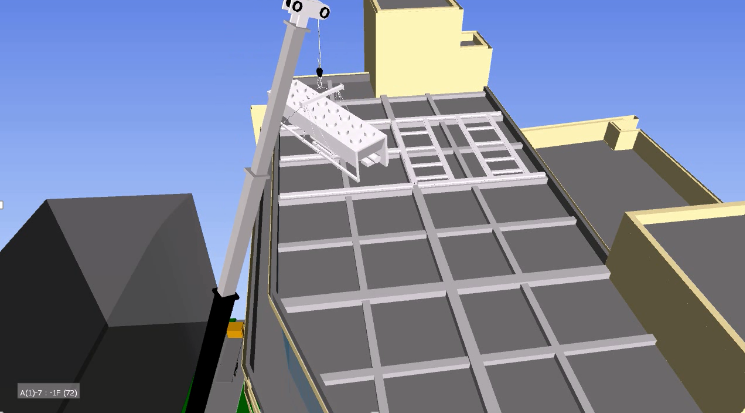

鋼結構吊裝

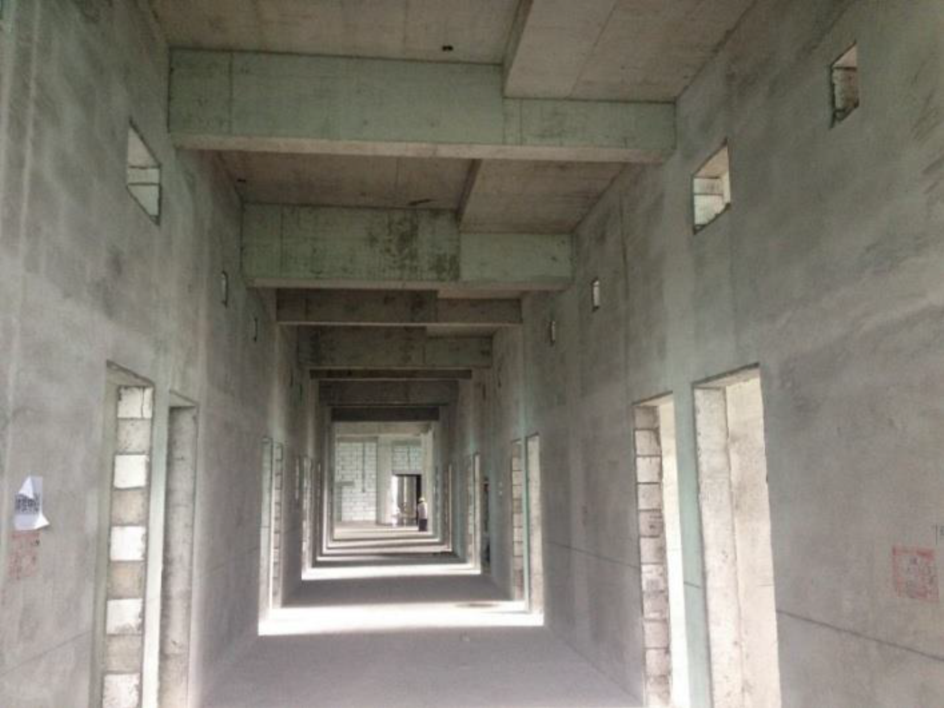

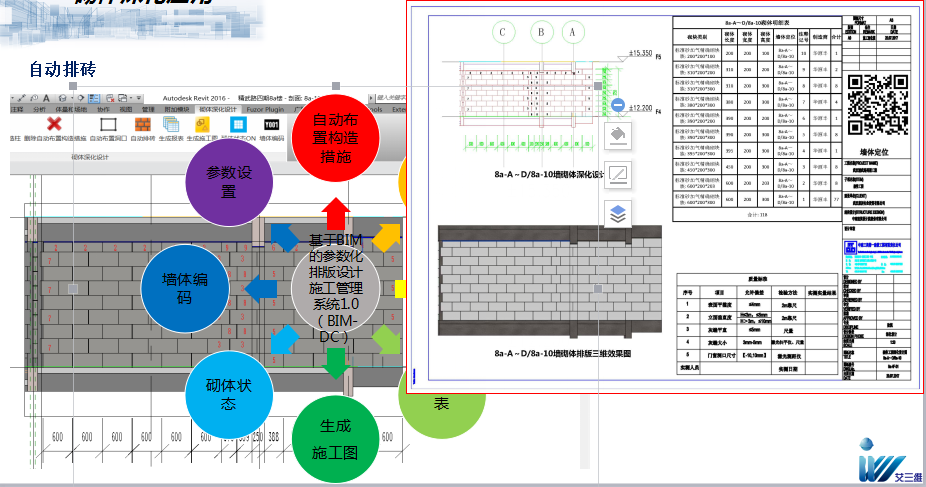

建筑BIM解決方案施工階段——砌體深化應用

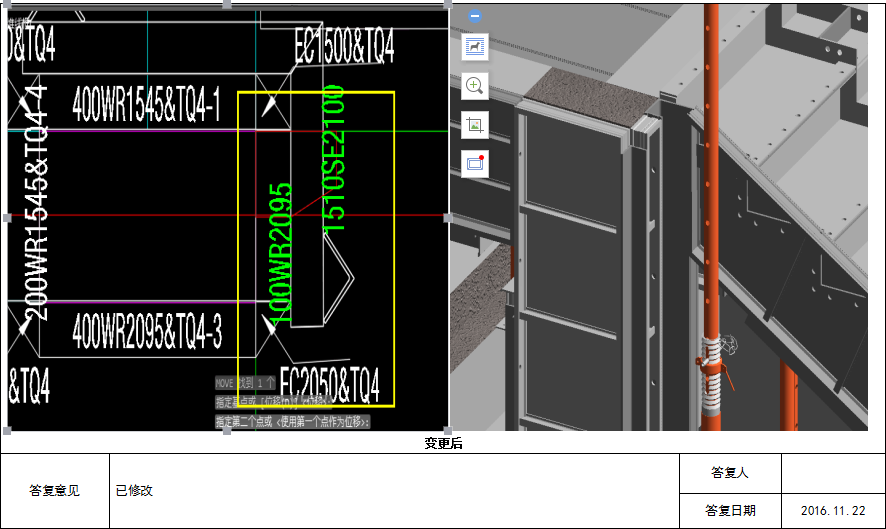

建筑BIM解決方案施工階段——模板深化應用

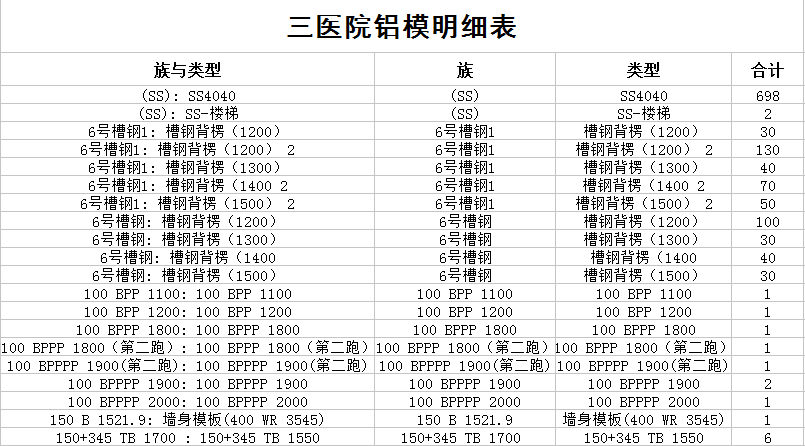

校審設計與統計材料

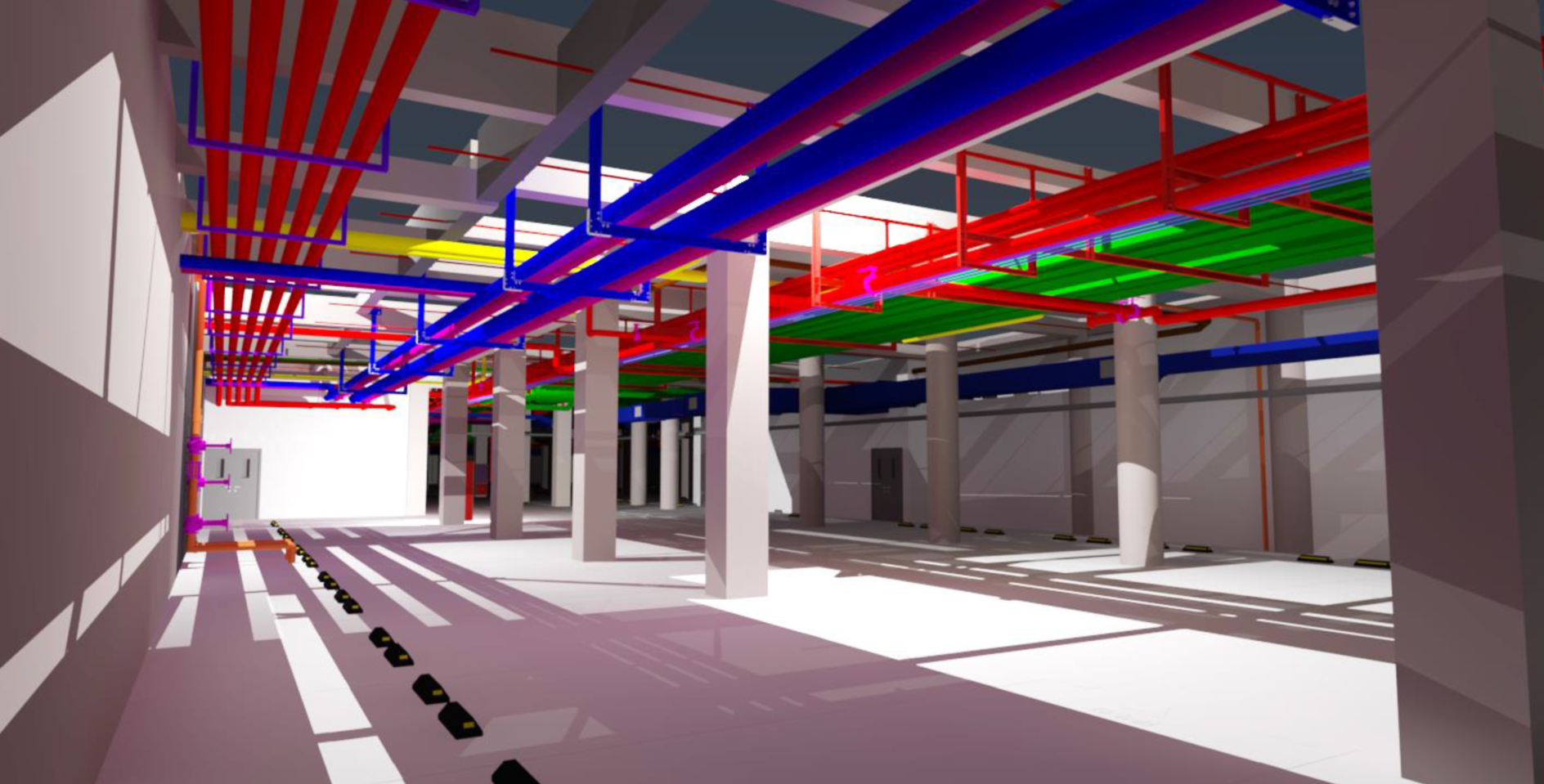

建筑BIM解決方案施——機電深化應用

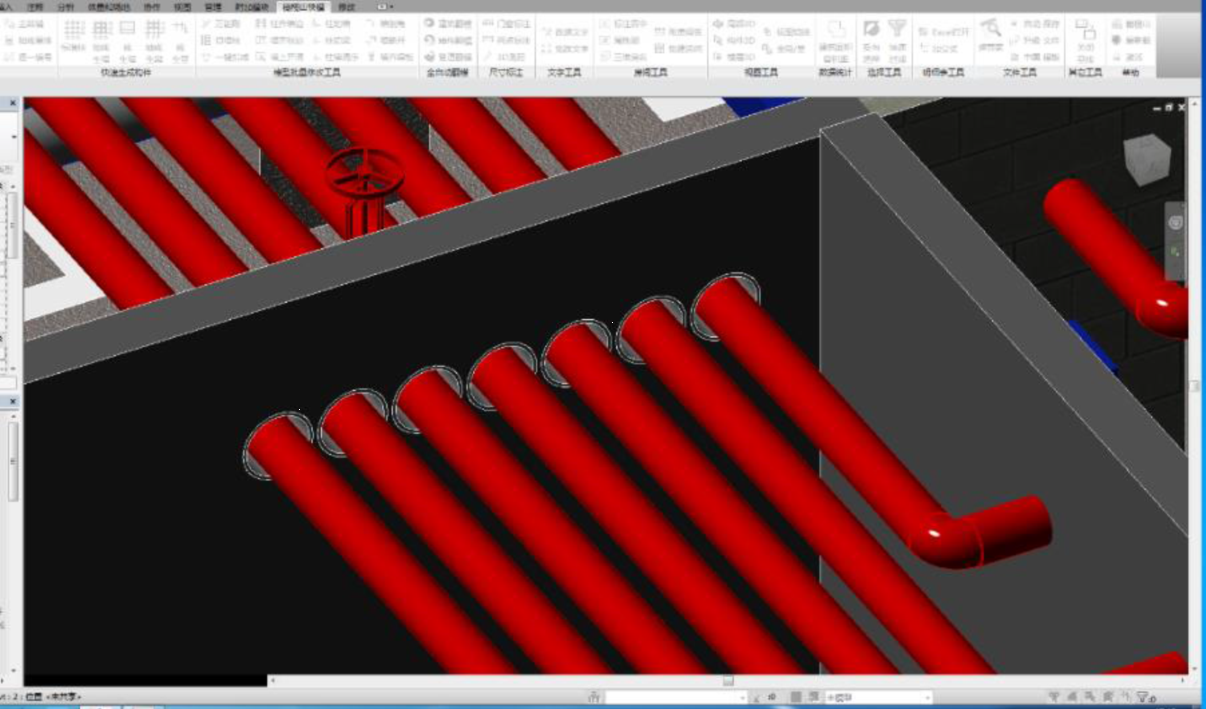

機電深化設計

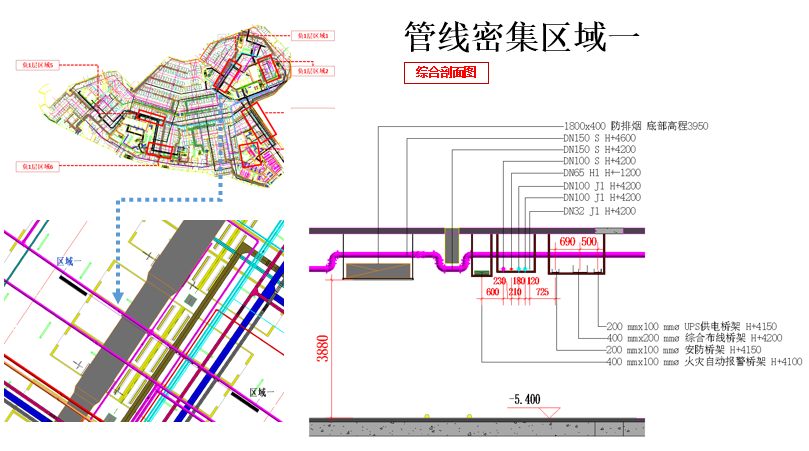

管綜出圖

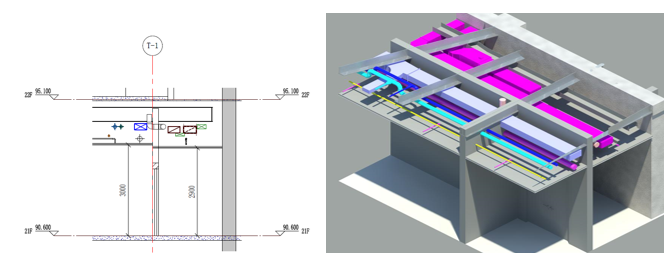

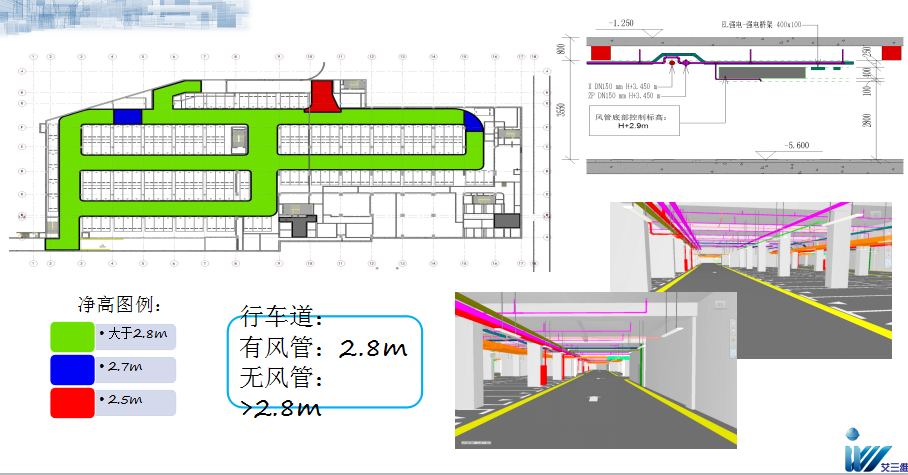

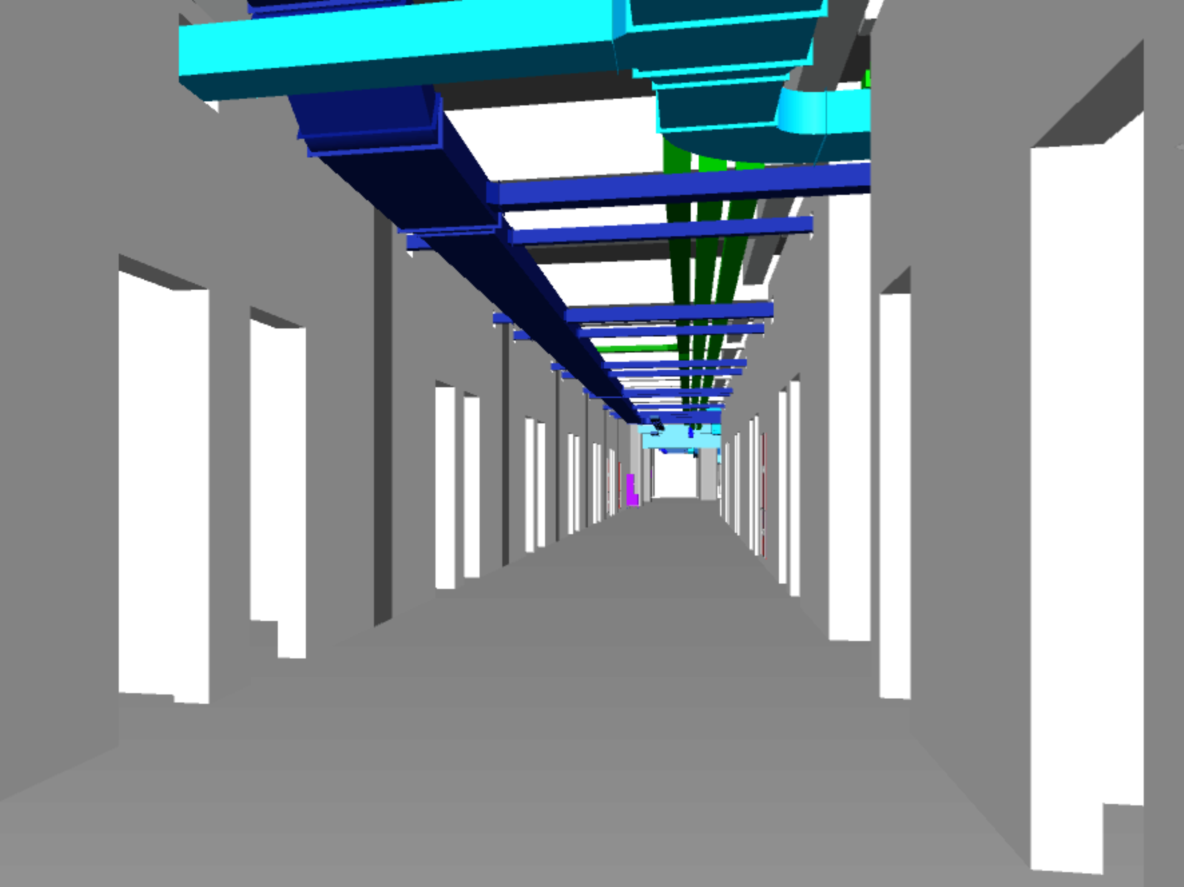

機電深化應用-凈高分析
機電預留預埋深化應用
根據模型快速準確導出預留孔洞施工圖紙指導現場施工，避免二次開鑿，減少材料及人工損耗，減少建筑垃圾。

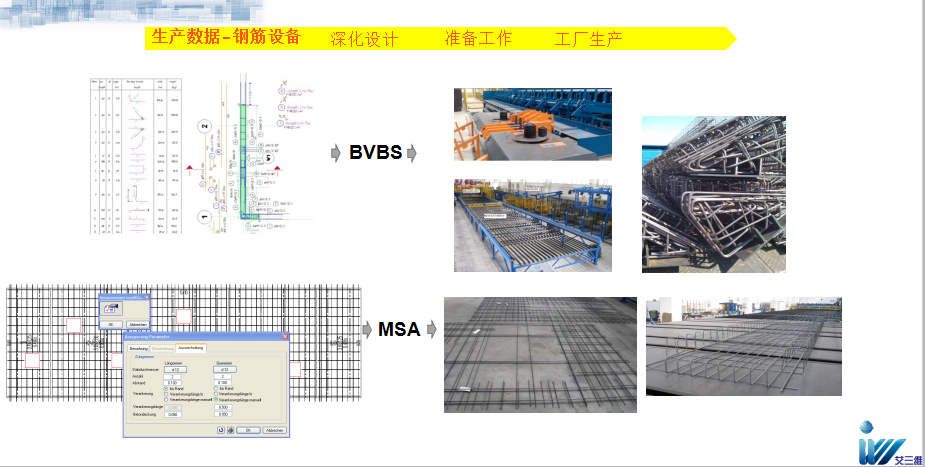

鋼筋深化應用

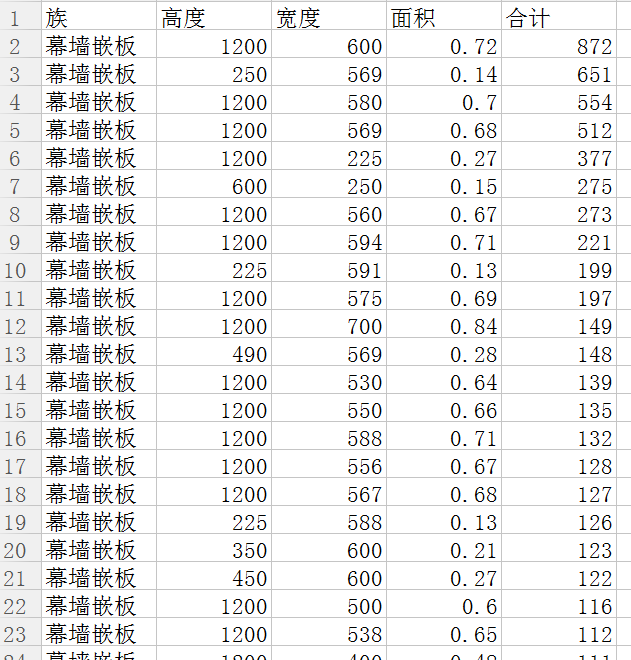

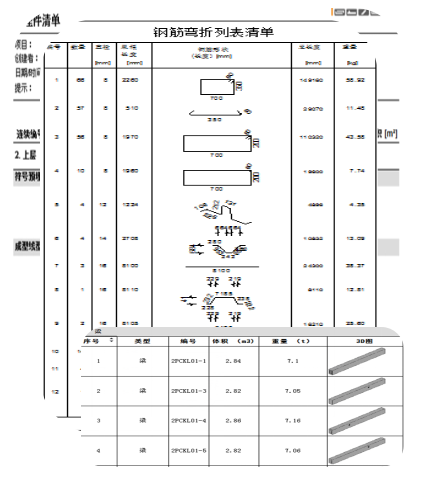

工程量統計
1、結構混凝土工程量統計
2、鋼筋量統計
3、幕墻構件工程量統計
4、機電設備工程量統計
實景建模技術

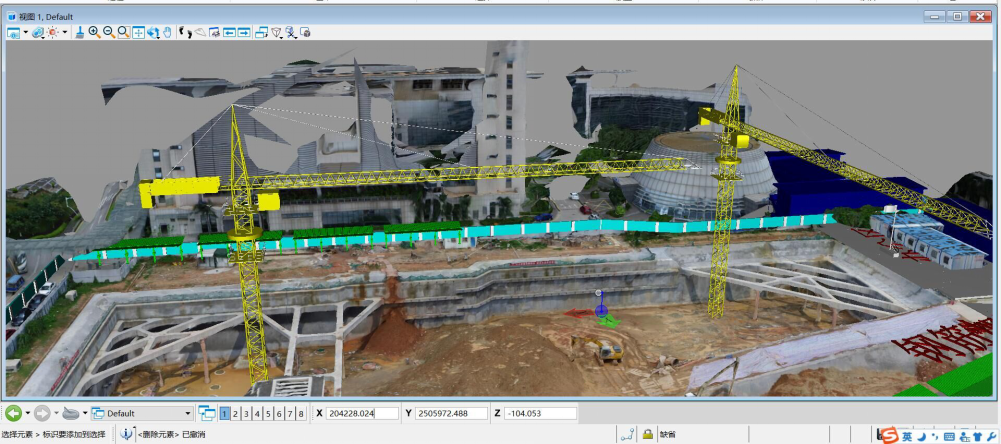

1、現場環境真實還原
通過無人機等工具進行場地范圍拍攝，圖片合成實景模型，可在實景模型上進行實景測量、實景模擬、進度匯報、視頻制作等。
基礎設施項目
深圳第三人民醫院項目
2、現場模型應用

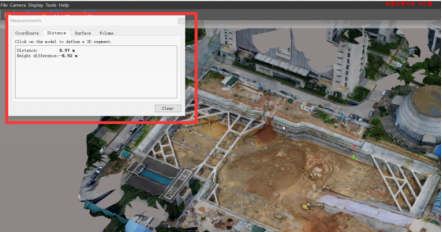

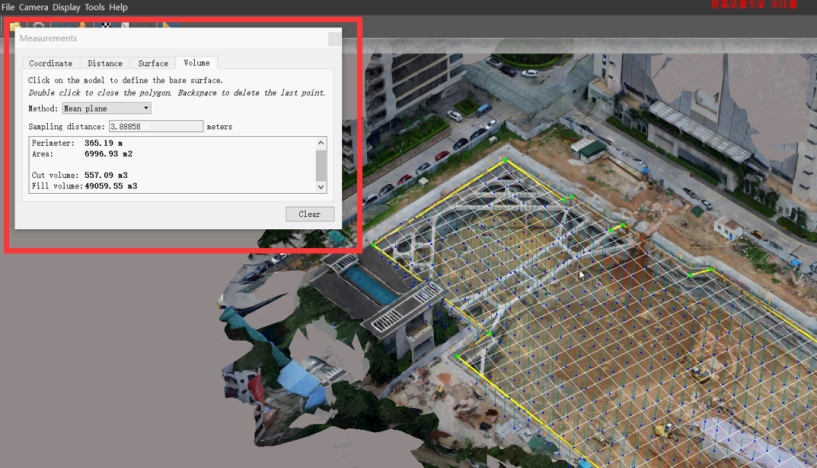

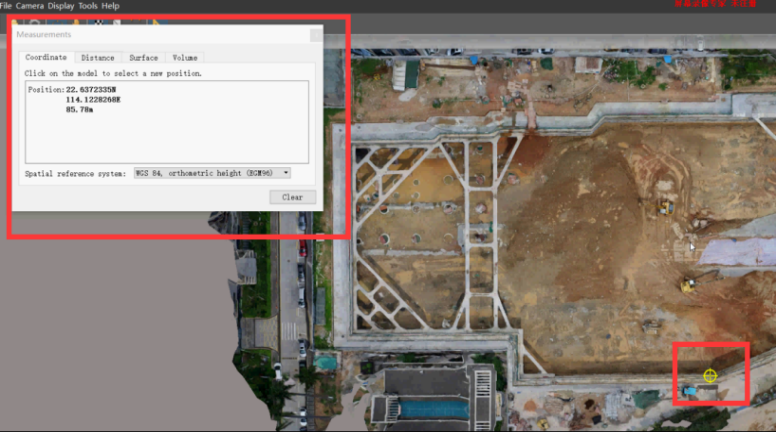

坐標、長度、面積、體積 實景數據測量
坐標測量

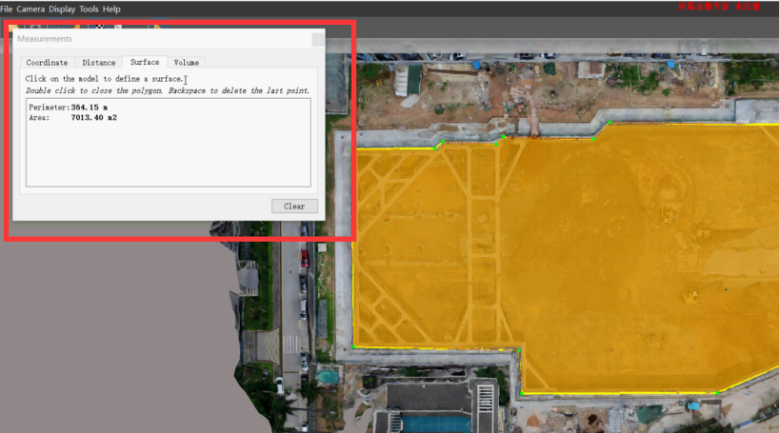

面積測量
長度測量
體積測量

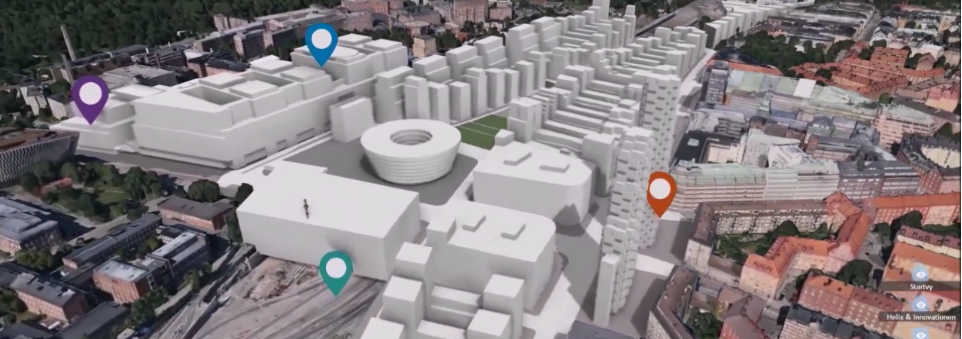

BIM模型與實景模型結合，進行規劃
文件信息管理
設施數據管理

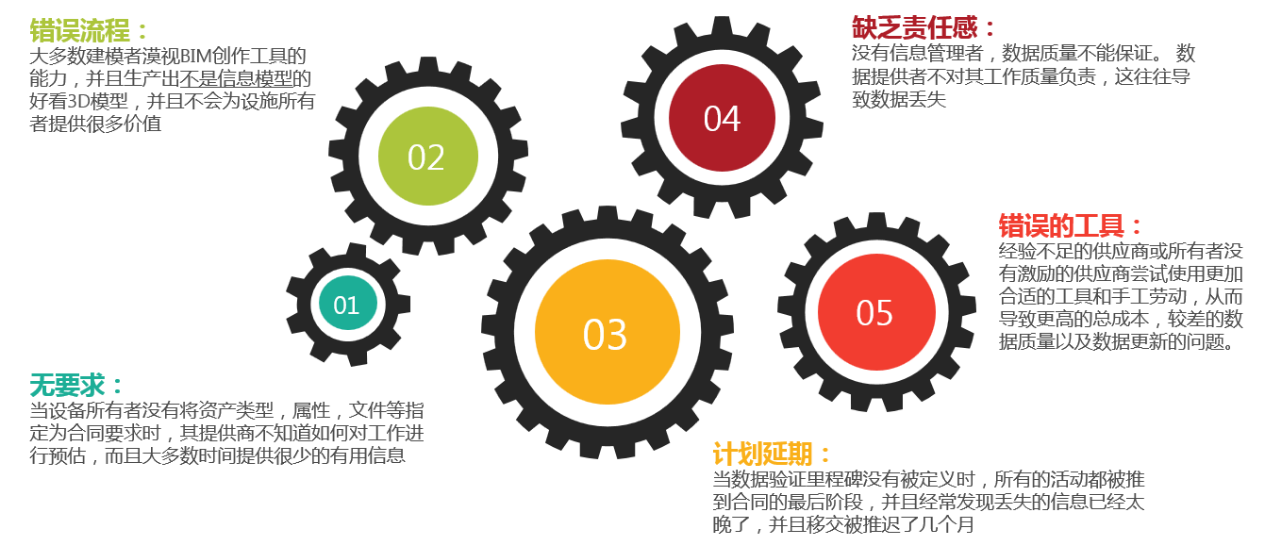

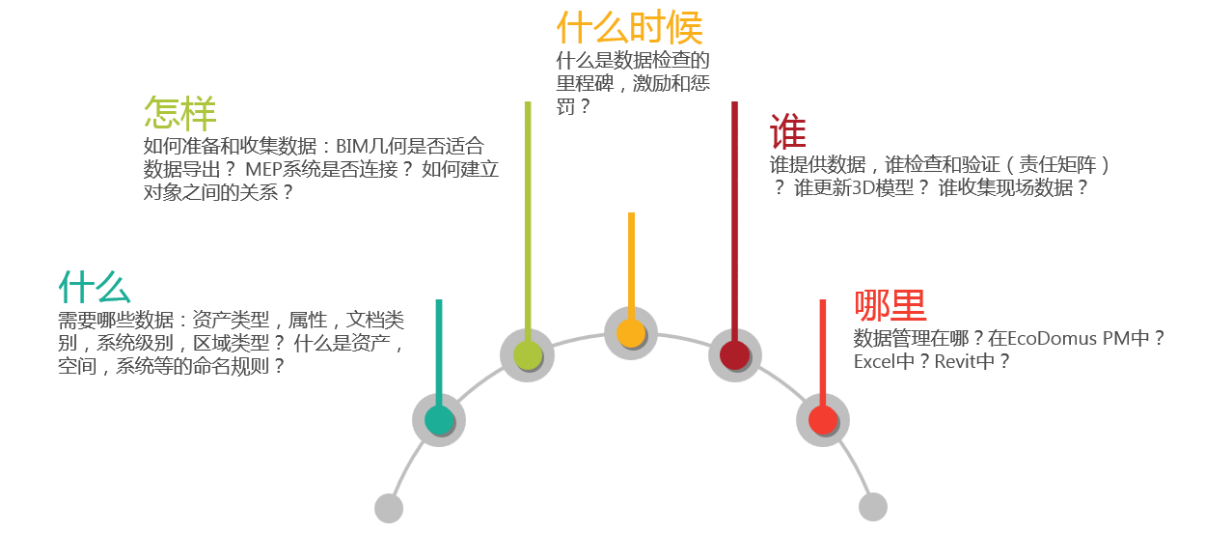

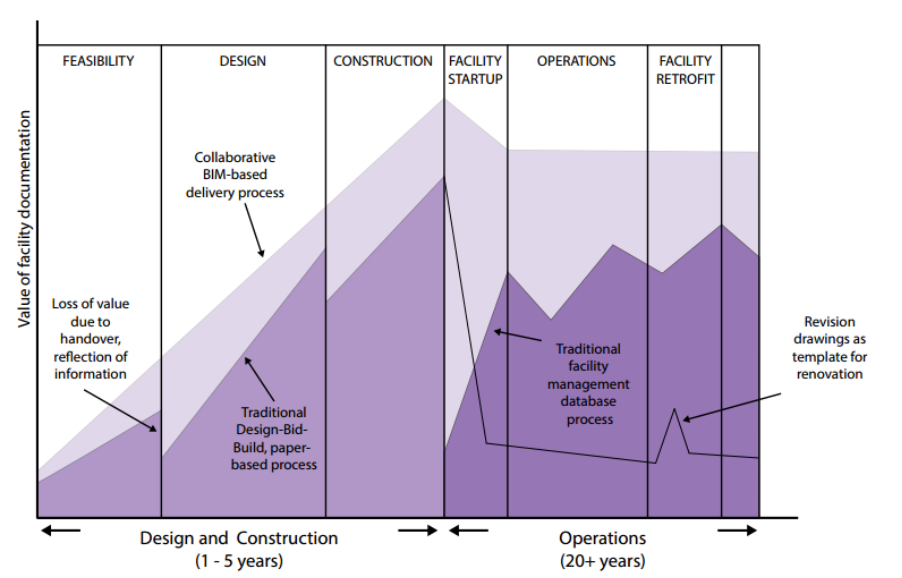

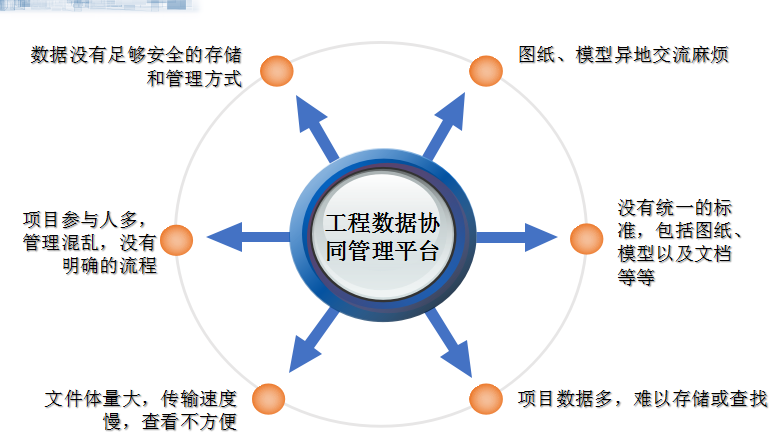

不管是對于業主方還是各承包方，在移交資料過程中如何保證信息數據的完整性是一個挑戰。
設計師收到數據信息的質量可能會嚴重影響施工階段的成本和持續時間
業主要求更高，承包商也難以用傳統方式提供高質量的交接交付
思路延伸
1、智慧工地
物聯網、大數據、云平臺的應用
2、綠色施工
綠色施工設備及綠色施工新技術應用
3、3D打印沙盤
利用3D打印機打印場地沙盤
4、VR、AR
該項目的深化設計校核是基于Planbar軟件為平臺，通過集成多專業的深化設計內容和多階段的實施要求，在BIM模型的環境中，完成相互之間錯漏查找和優化統籌。
2250萬美元設施設有溜冰場，游泳池，以及籃球，排球，摔跤，體操等室內運動場館。該項目需要“結構設計”，以高空設計涵蓋12, 320平方米的丘陵地帶的競技場，傾斜的柱子支撐座椅安排，溜冰場的拱形屋頂，以及其余地區的半圓形屋頂。為了適應這些設計挑戰并提供世界一流的結構，CotructureDeig需要具有先進分析功能的建......
在城市化進程中，在城市建成區范圍內失去或基本失去耕地，仍然實行村民自治和農村集體所有制的村莊；或全部或大部分耕地被征用，農民轉為居民后，仍在原村落居住而演變成的居民區，滯后于城市發展進程、游離于現代城市管理之外。
湫坡頭（陜甘界）至旬邑公路（以下簡稱本項目）是國家高速公路銀百線（G69）陜西境段的重要組成部分，是咸（陽）旬（邑）高速向北的繼續延伸，與甘肅省規劃的甜水堡至羅兒溝圈高速公路相接。項目對陜甘寧革命老區經濟振興，國家和陜西省高速公路網完善，區域優勢資源開 發以及紅色旅游資源開發均具有十分積極的促進作用。
自2009年起，艾三維技術信息技術有限公司一直在BIM軟件推廣和應用方面堅持不懈的努力和嘗試，在經歷了不同階段的嘗試和沉淀后目前在Betley軟件的BIM解決方案、結構詳圖、實景技術、軟件開發、等方面取得不錯的進展和成績。以廣東(潭洲)國際會展中心為例，將BIM技術應用于本項目中，對綜合管線排布和土建預留預埋進行了......
