公路橋項目介紹

湫坡頭（陜甘界）至旬邑公路（以下簡稱本項目）是國家高速公路銀百線（G69）陜西境段的重要組成部分，是咸（陽）旬（邑）高速向北的繼續延伸，與甘肅省規劃的甜水堡至羅兒溝圈高速公路相接。項目對陜甘寧革命老區經濟振興，國家和陜西省高速公路網完善，區域優勢資源開 發以及紅色旅游資源開發均具有十分積極的促進作用。

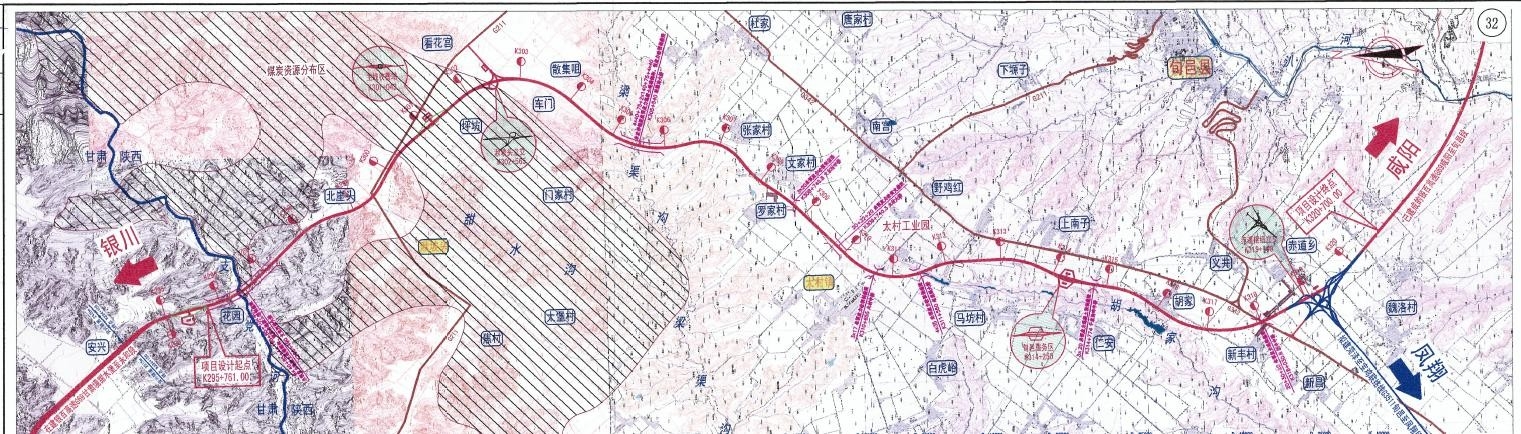

本項目路線起于甘肅境內正寧縣花園村以北，支黨河特大橋甘肅岸橋頭（右幅K295+761）與銀百線甜水堡經慶城至永和高速公路順接（=甘肅段右幅K295+760.831），終點位于陜西境內旬邑縣赤道社區西南側與已建銀百線咸旬高速路相接，并通過終點赤道樞紐立交與G3511荷寶線旬邑至鳳翔段高速公路相接，路線全長24.939公里。



項目BIM建模

項目包含的BIM模型內容包含：

1.實景模型：實景航拍及模型

2.橋梁建模：支黨河特大橋、梁渠溝大橋、太村產業園1-4號橋、文家村中橋、 新豐橋、 于家溝畔橋、 老虎渠 ，  甜水溝橋，15座天橋分離式立交兩座

3.交叉工程建模：赤道樞紐立交道路，6座匝道橋（BK0+768.49匝道橋，CK0+546匝道橋，CK0+789.5匝道橋，CK1+001.59匝道橋，DK0+530.2匝道橋，F(xiàn)K0+574.94匝道橋），湫坡頭立交道路，一座匝道橋（E匝道橋）

4.道路工程：DTM 模型，路線建模，施工便道建模，主路道路，主路防撞護欄，主路以及匝道標線。

5.涵洞，通道部分：30處涵洞，20處通道

6.土建模型：第七冊第三冊-綜合樓，第七冊第四冊-機修間，第七冊第四冊-加油站，第七冊第四冊-設施配套房， 第七冊第四冊-宿舍樓。

7.鋼筋部分建模：支黨河特大橋，梁渠溝大橋



1.道路BIM建模

使用Bentley的OpenRoads Designer軟件，創建道路路基縱斷面和橫斷面，建成道路模型。

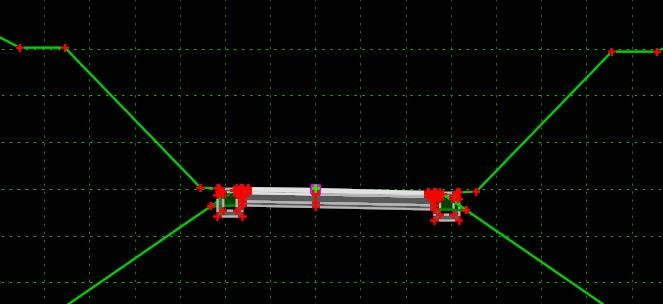

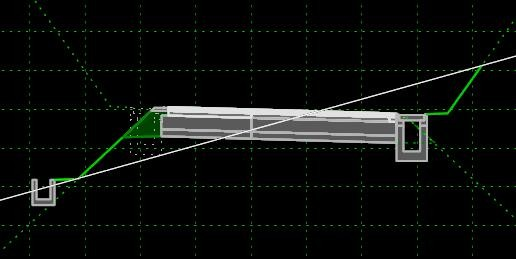

（匝道路基橫斷面）

2.橋梁BIM建模

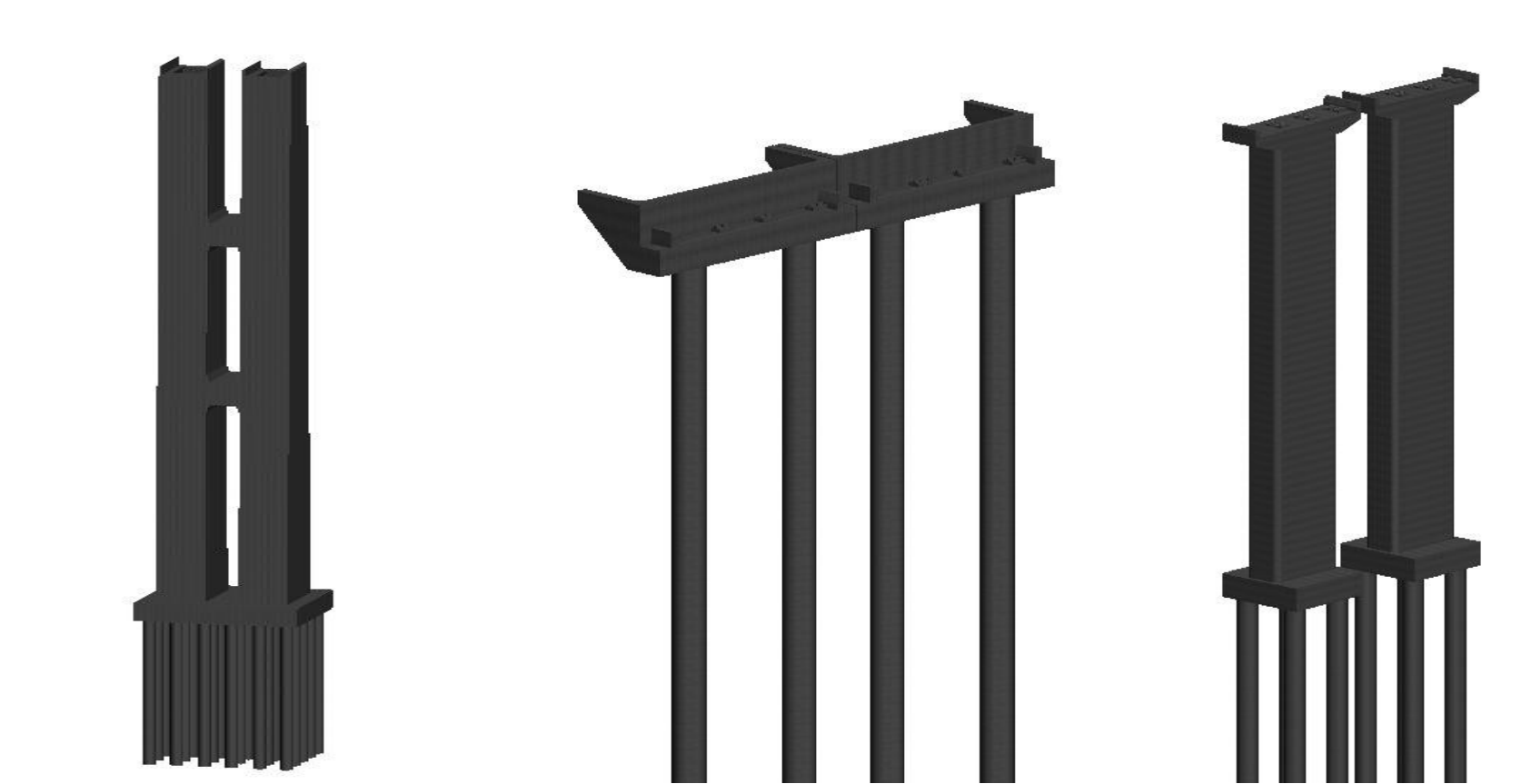

使用Bentley的MicroStation 、PowerCivil 、OpenBridge Modeler軟件，建成三維橋梁模型。







3.粱渠溝波紋鋼腹板模型

使用Bentley的ProStructure、MicroStation軟件，建成的粱渠溝波紋鋼腹板模型。

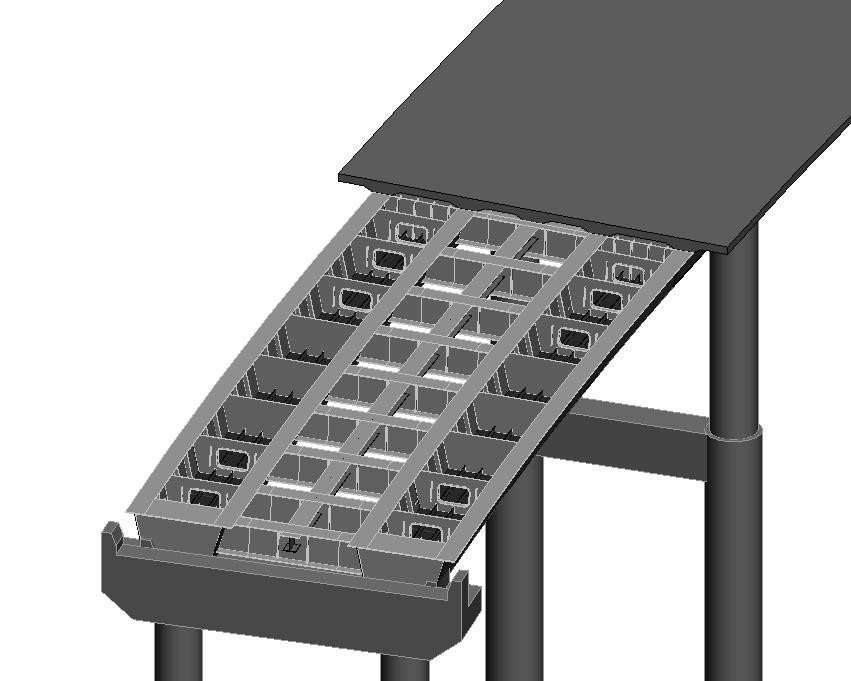

4.鋼箱梁模型建立

鋼箱梁模型構件數量多、結構形式復雜、模型信息龐大，利用MS面拉伸成實體后逐步逐層的進行剪切和修改。

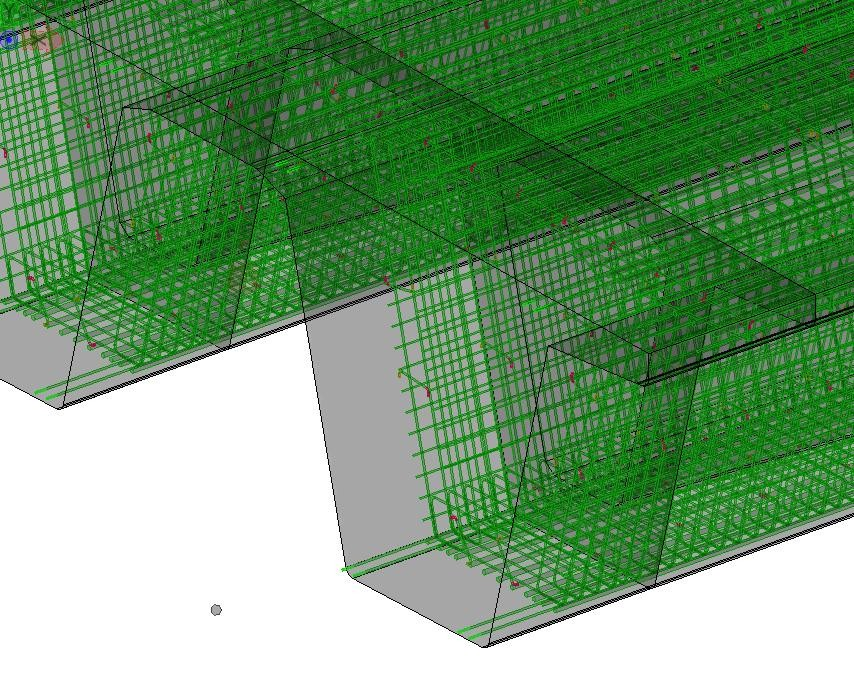

5.橋梁鋼筋

使用Bentley的ProStructure、MicroStation軟件，建成橋梁鋼筋。





6.實景模型

使用Bentley的ContextCapture Master（主模塊）、ContextCapture Engine（任務模塊）、ContextCapture Viewer（輕量級可視化模塊）、MicroStation軟件，建成實景模型。





7.三維渲染模型

通過三維渲染，能夠結合實景還原現場施工環境，模擬展現項目成品效果。


（赤道立交）

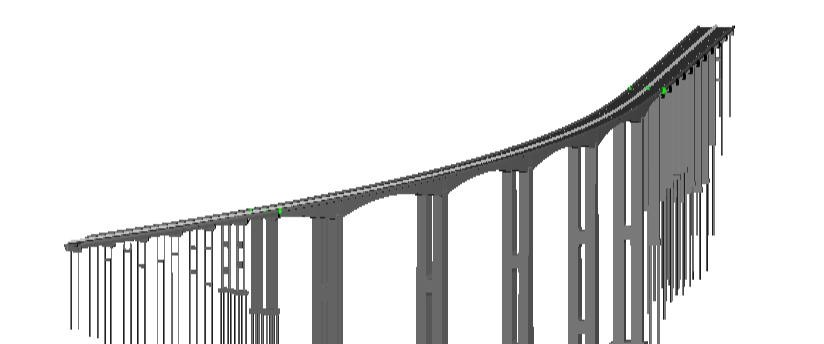

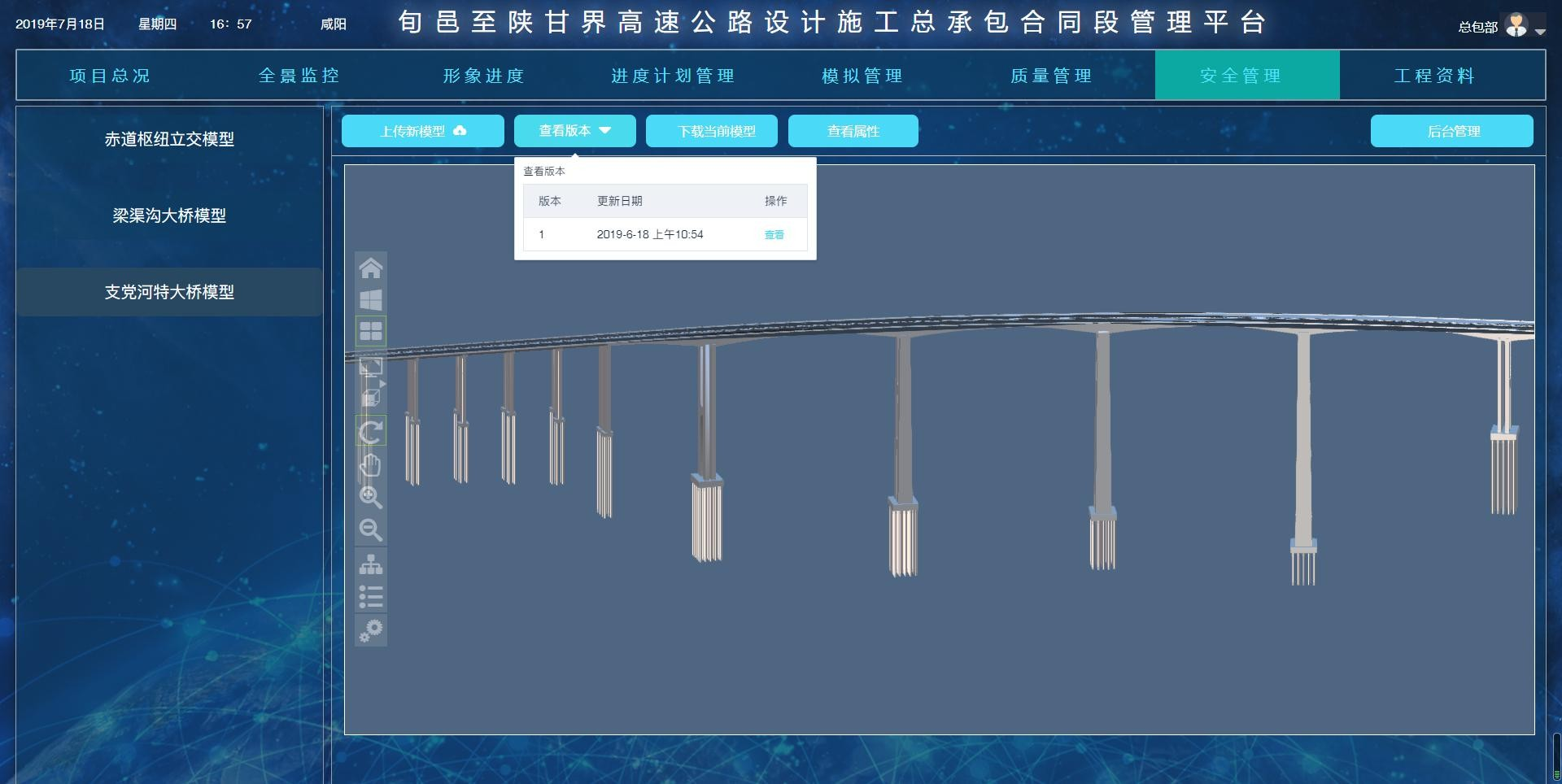

（支黨河大橋模型）


（粱渠溝特大橋模型）


（三維渲染整體模型）

BIM建模應用

1.工程量統計

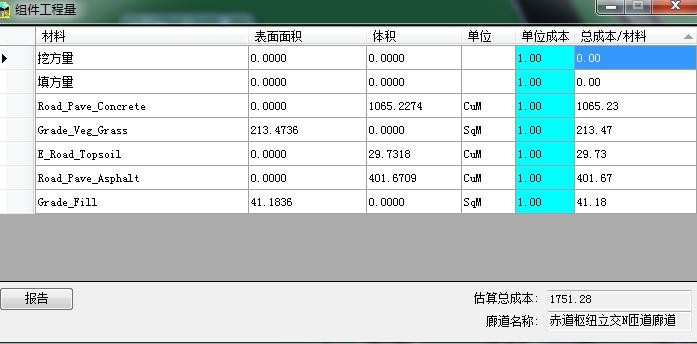

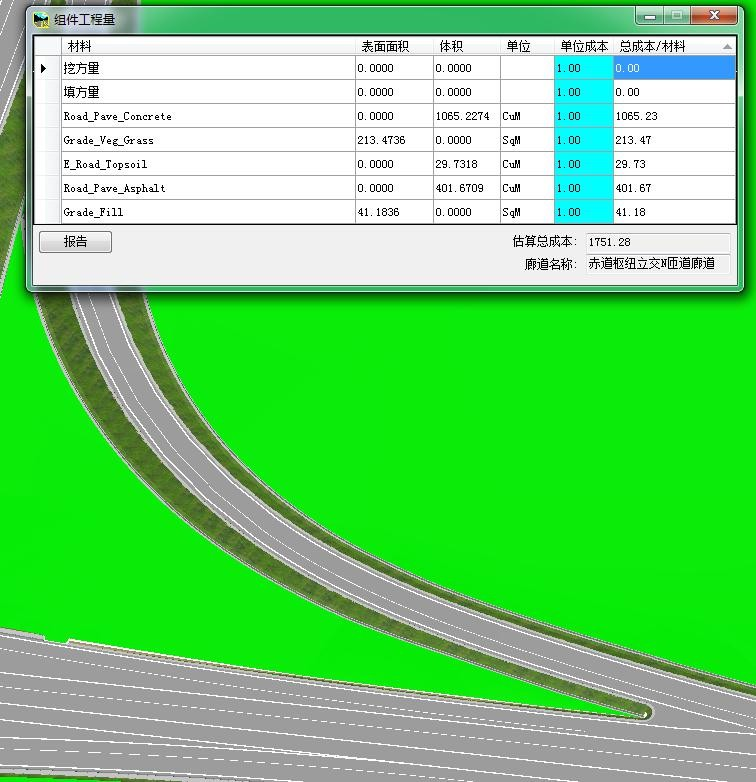

項目完成建模后，可以通過軟件快速提取模型中任意部分的工程量，節約計量員時間，大幅度提高工程量統計的效率。





2.圖紙問題

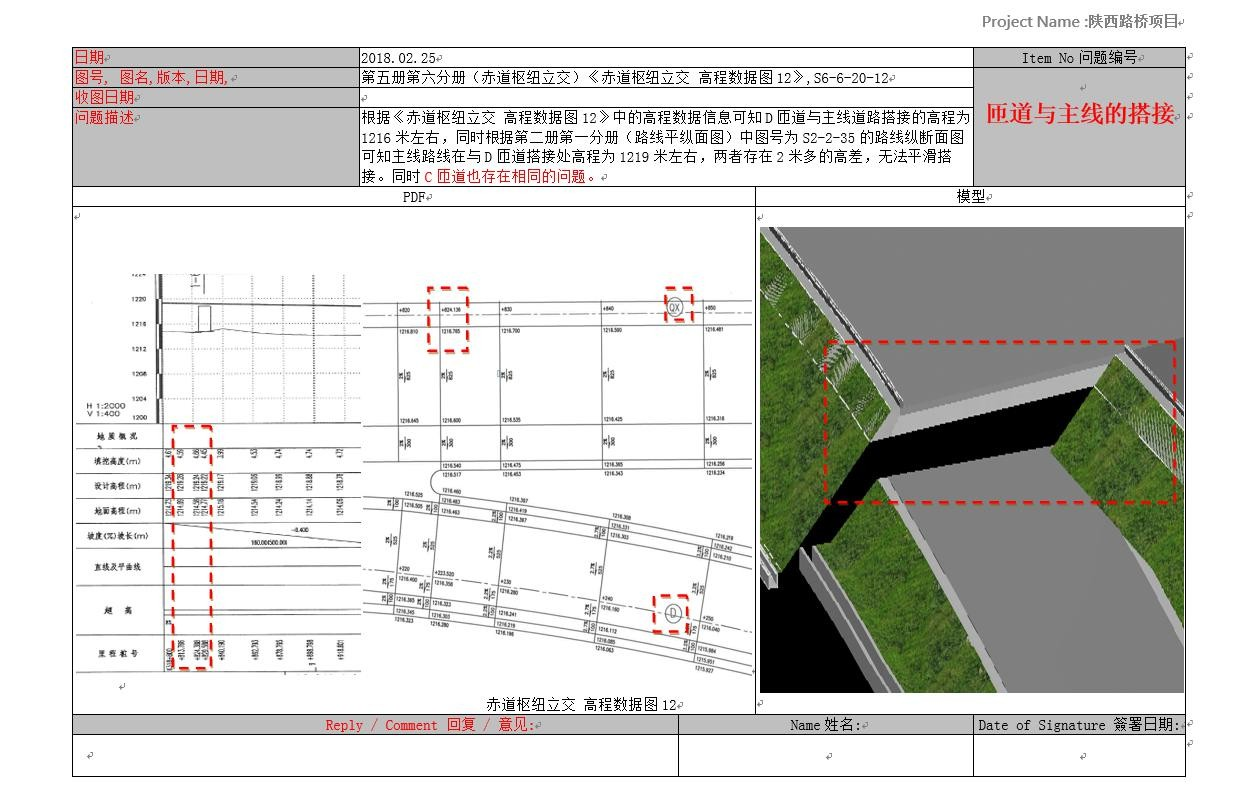

完成建模后，可以快速的發現設計圖紙中的問題。



3.施工模擬

項目通過施工模擬，按照施工方案建立模型，與橋梁模型配合使用，導入時間進度，可檢測模型之間的碰撞信息。



項目管理

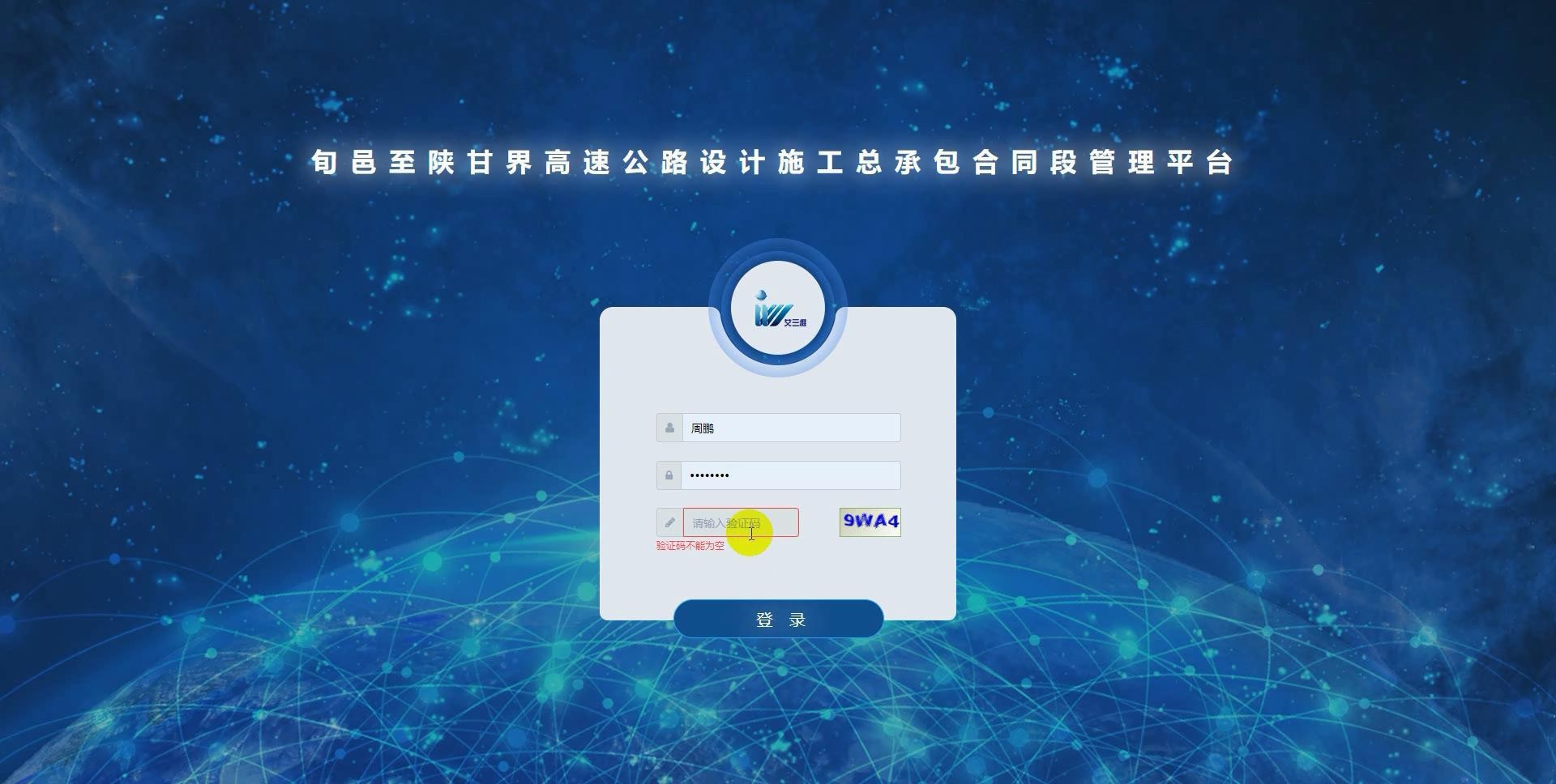

1.項目管理平臺


（平臺架構圖）

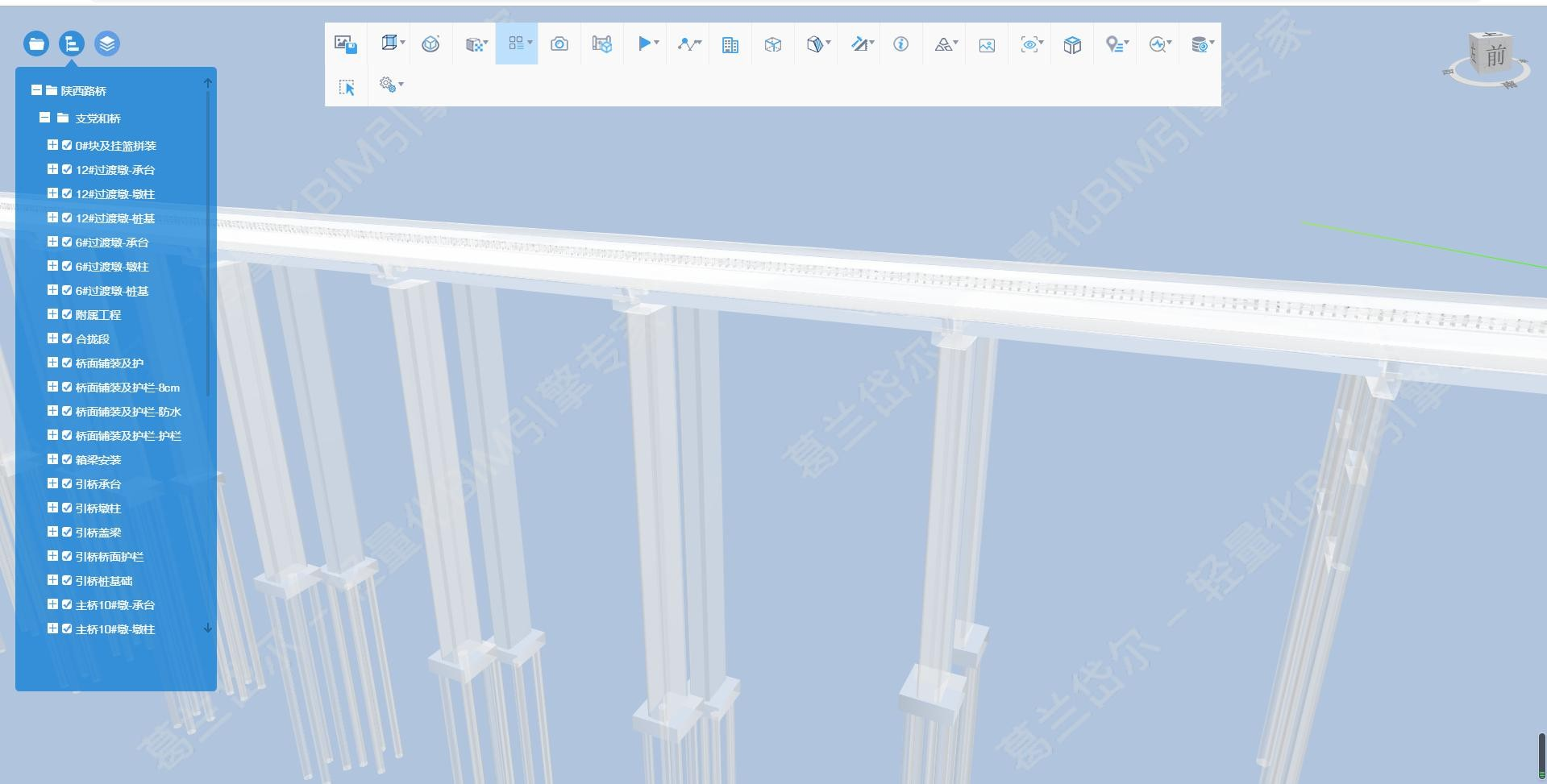

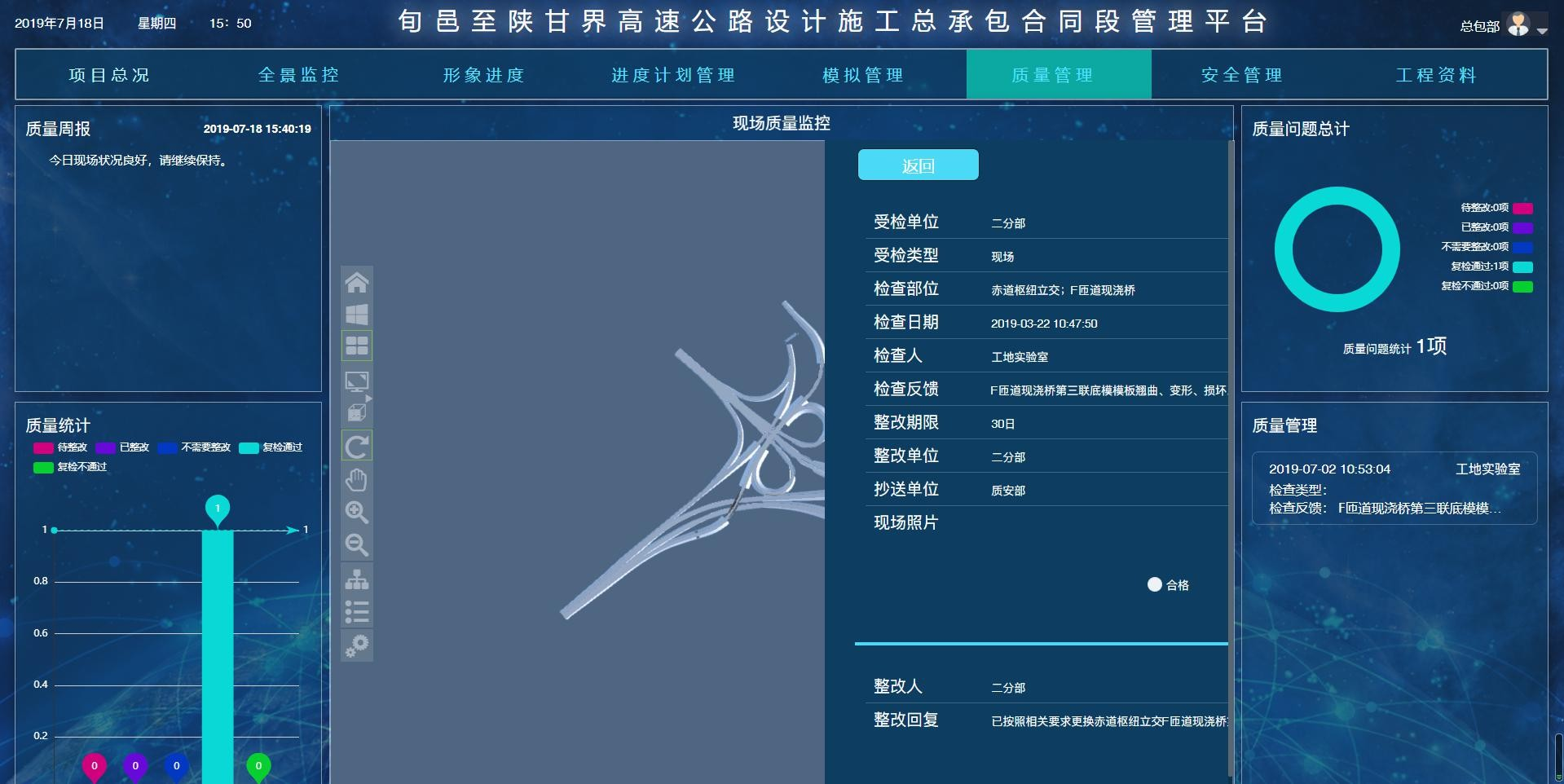

（平臺頁面）

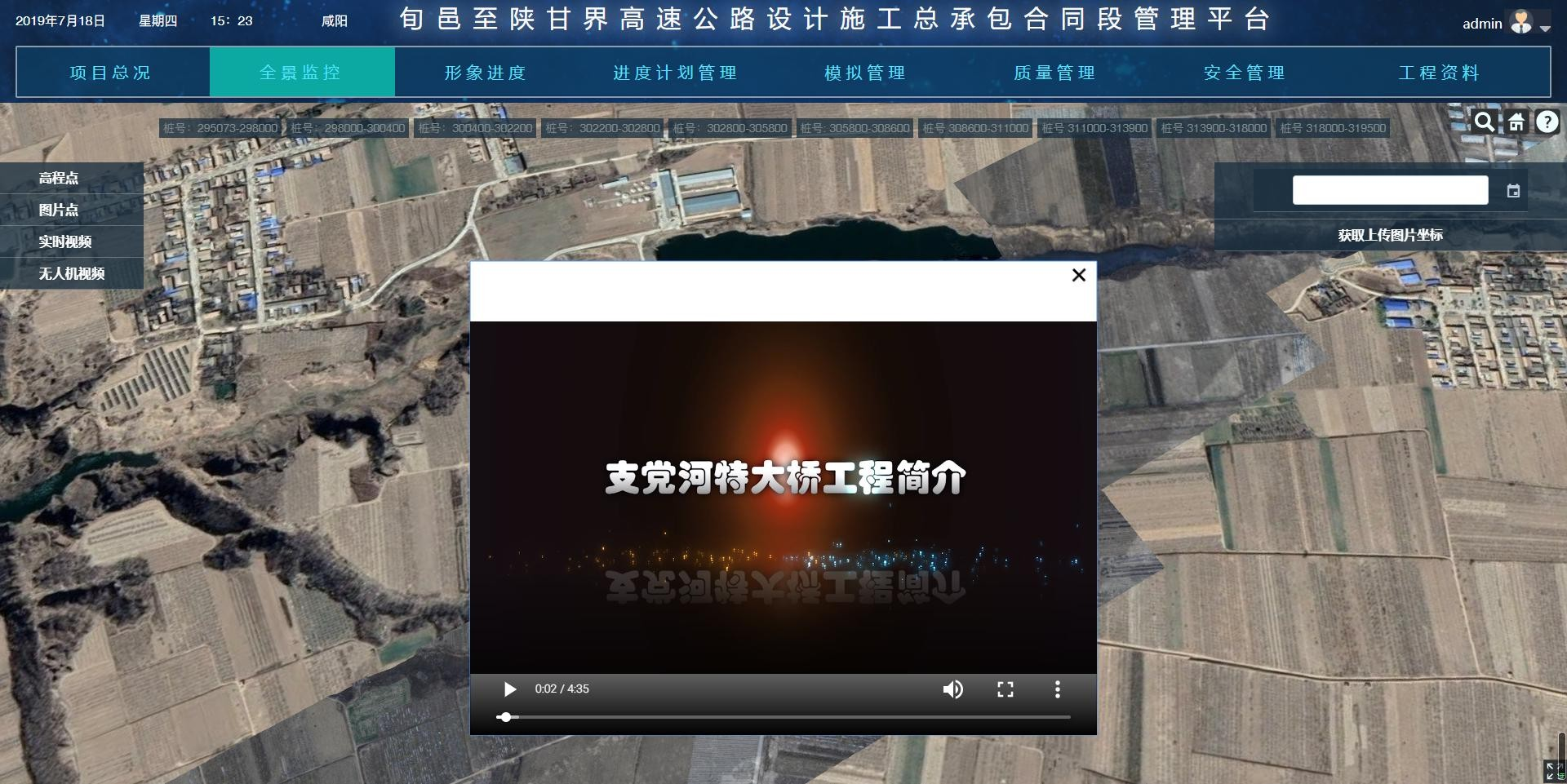

2.全景監控

全景監控價值：

·實景模型+地圖模型：以大地坐標系為基準，集成谷歌地圖信息，后臺包含GIS信息數據，可以隨時更新項目的情況。

·掛接附屬信息：通過圖片、文字、坐標、視頻、攝像頭等方式呈現現場狀況，對于項目有直觀認識，無需去到現場。



全景監控視頻功能價值：

預演施工過程：提前在軟件中預演施工過程，發現問題，解決問題，并且改進技術，在最大程度上保證施工順利進行。

施工方案掛接平臺：將施工方案模擬視頻通過鏈接形式掛接到平臺，現場通過瀏覽平臺及時了解查看。

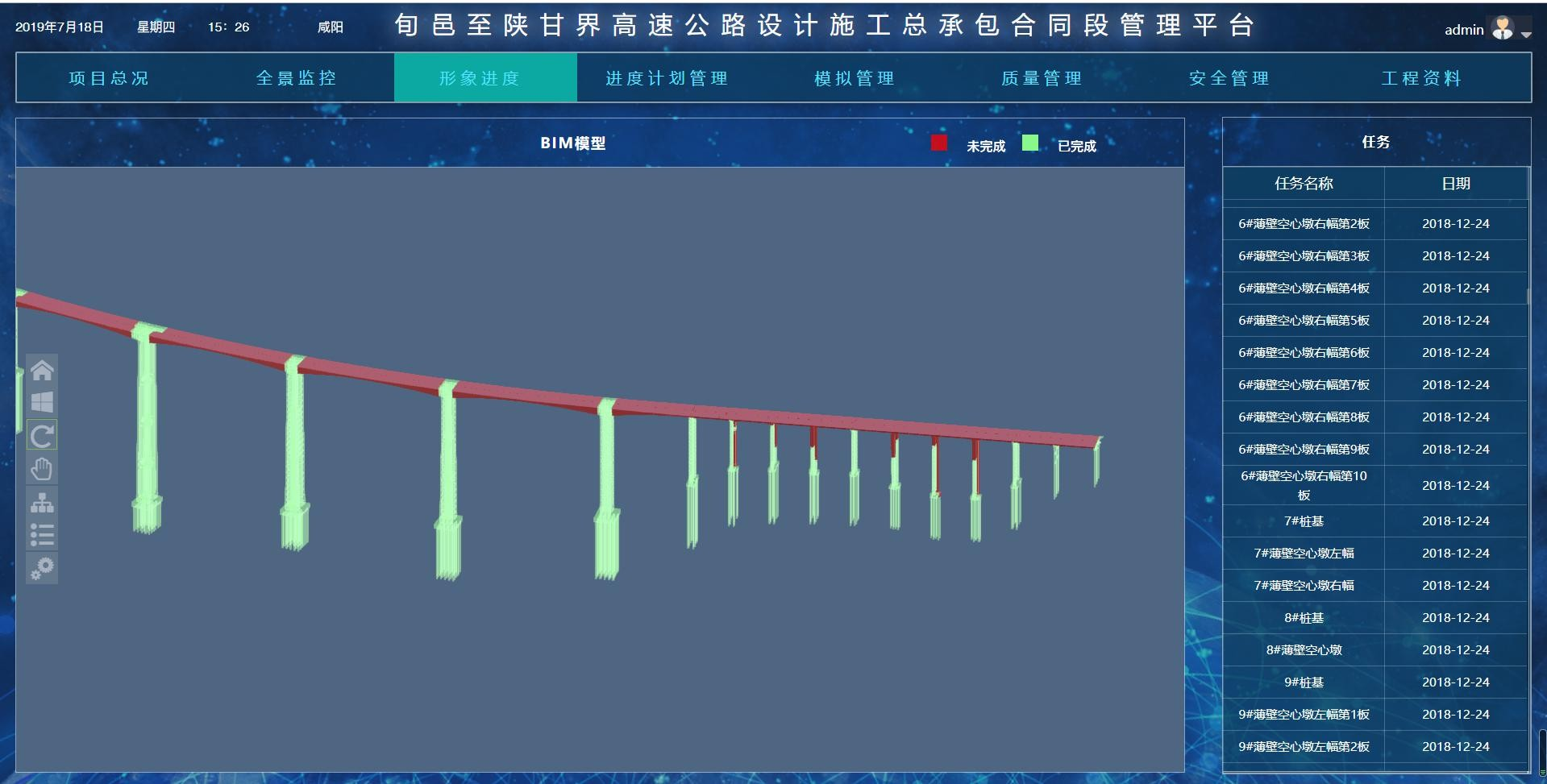

3.進度管理

進度管理價值：

·及時發現滯后問題，并且進行討論分析，解決現場信息不夠對稱的問題， 對工期做到精確有效的把控和優化。

·施工進度計劃掛接數據模型，資源合理匹配，判斷施工組織計劃是否合理。

·平臺通過進度管理，及時發現多起進度滯后事件，節約大量的匯報以及內部工作時，減少人員投入。





4.質量管理

質量管理價值：通過全過程、精細化的質量管理體系，隨時發現并對問題進行解決，減少現場問題處理不及時，影響工期。



5.安全管理

安全管理能價值：通過全過程、精細化的安全管理體系，植入現場數據，數字化預警系統，從根源上杜絕安全事故發生。

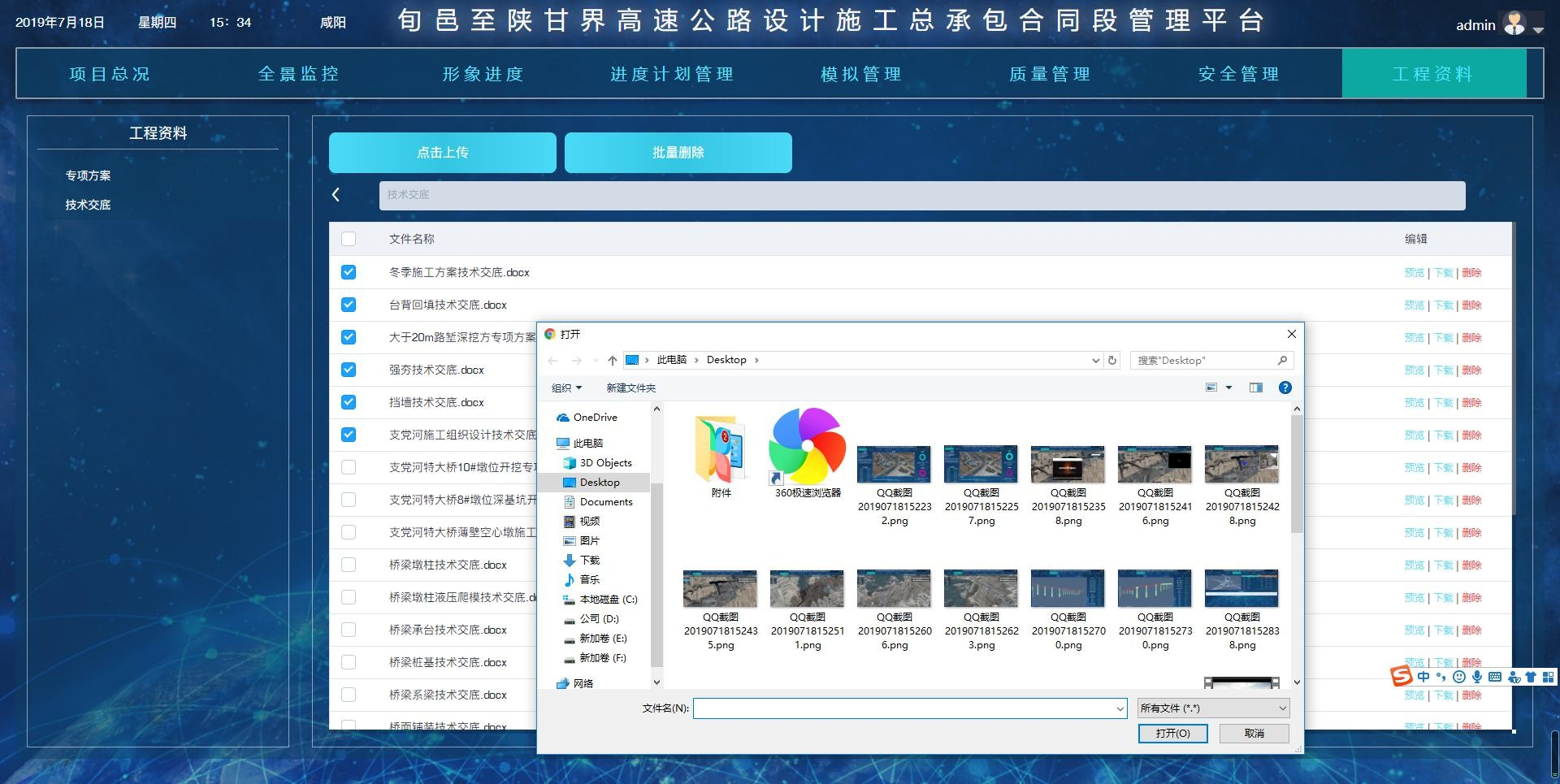

6.工程資料

工程資料價值：

·文檔管理和記錄：企業標準、規范、臺賬、變更、會審；施工文檔、方案、組織設計。過程文檔記錄，歷史資料追溯。

·文檔權限與協調：項目參與方文件夾權限設置。參與方內部部門文件夾權限設置。協同相關參與方的文檔管理。



7.其他功能

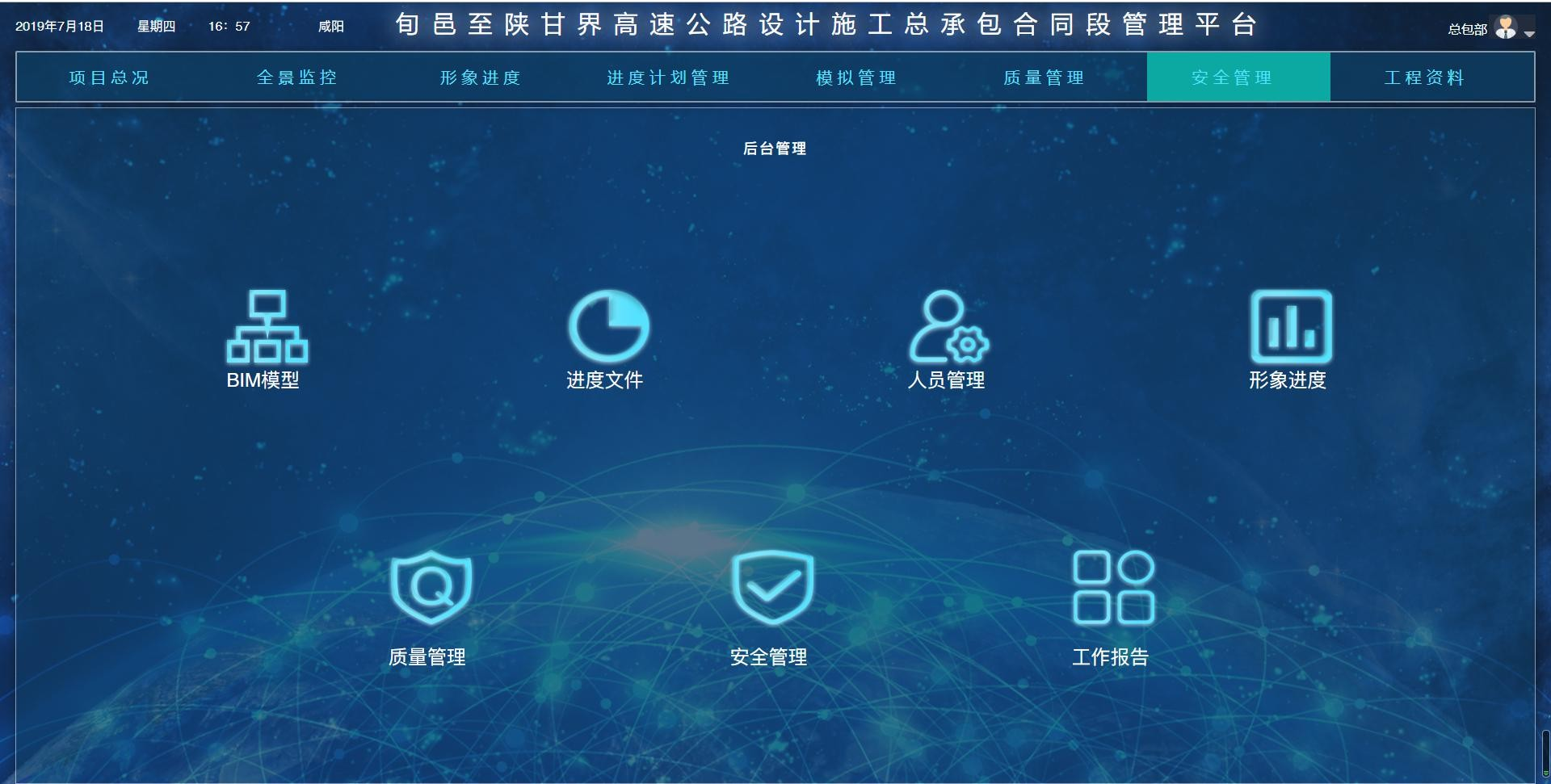

（后臺管理）

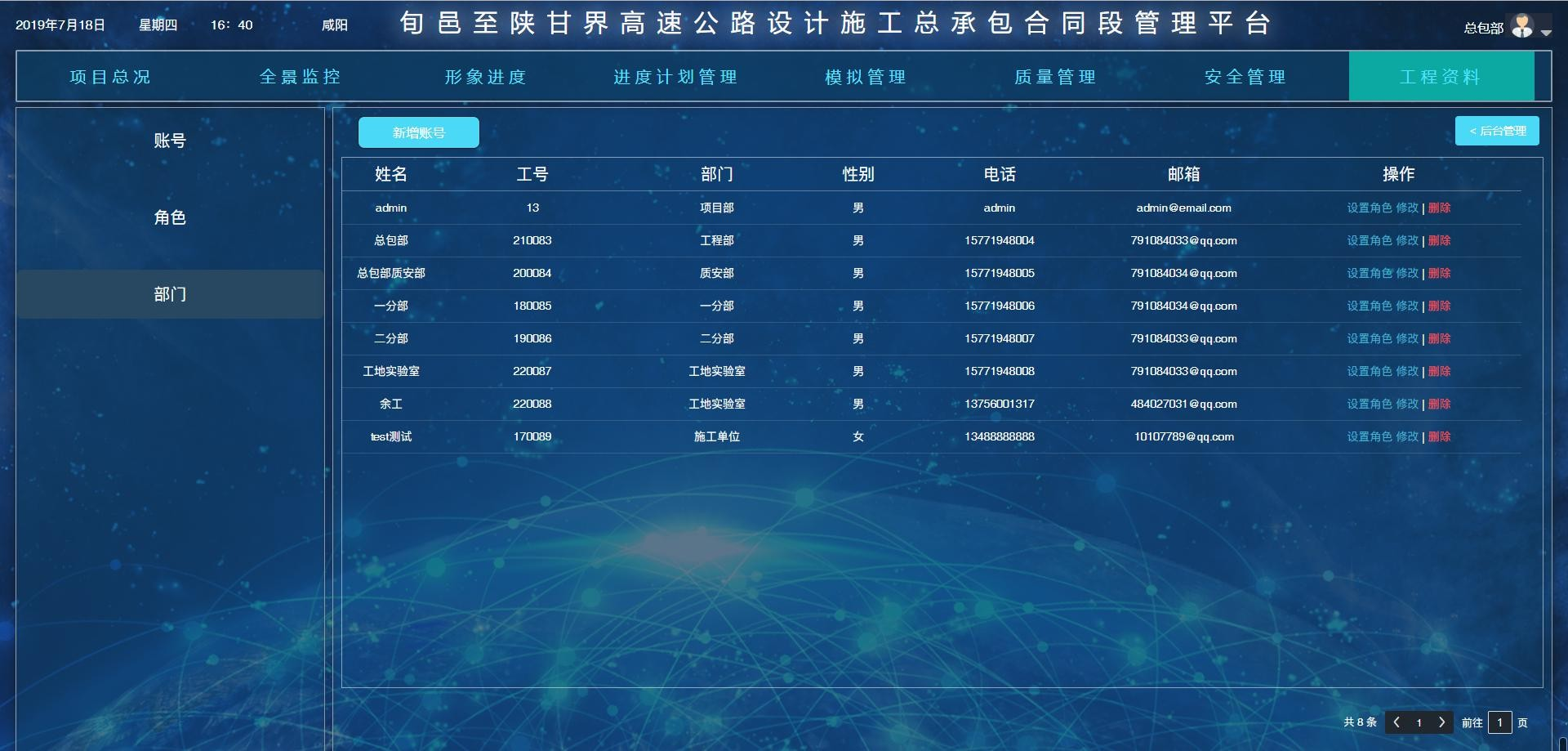

（人員權限管理）


（模型管理）


（模型詳細信息查詢）

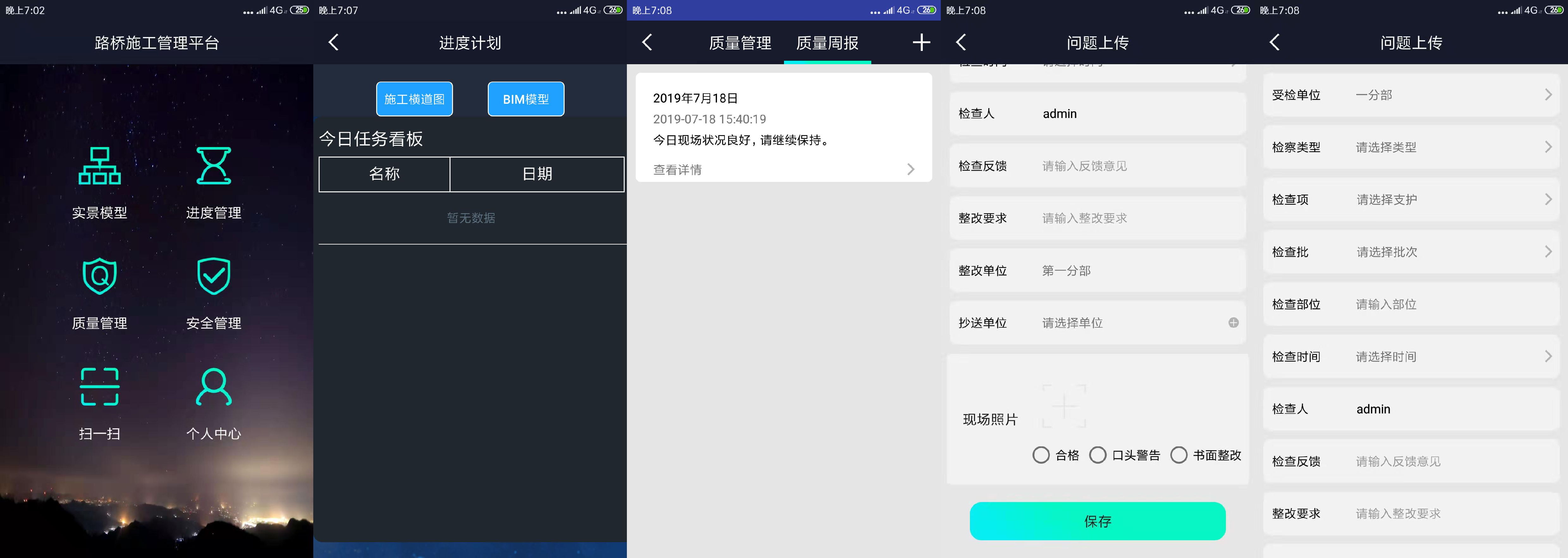

（移動app）
