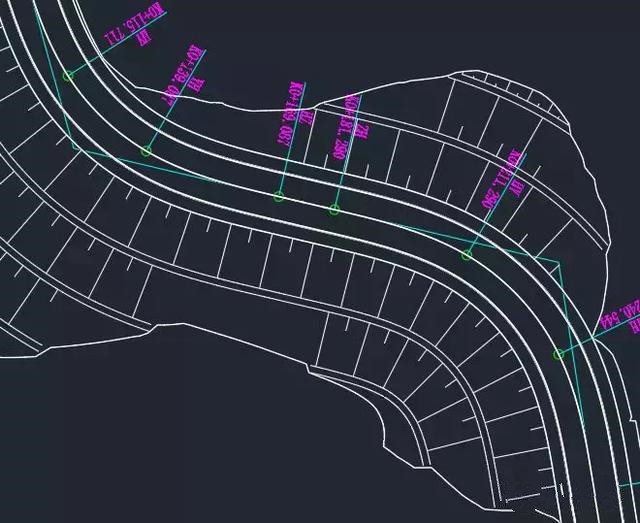

道路模型創建好后，可根據需要出道路圖紙。出圖時，道路模型需添加坡型線，并隱藏多余模型線，如下圖所示：

多余模型線可在設定里，將所有連接設置為“無顯示”，坡型線則在道路特性里添加，若道路模型較多，則添加起來比較繁瑣，坡型的樣式可在“標準”的基礎上自定義。

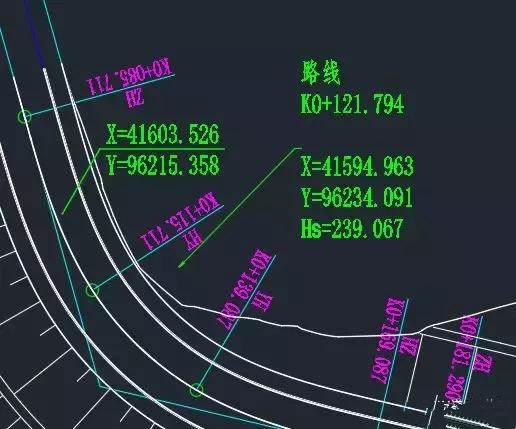

接下來是平面圖標注，常見平面圖標注包含平面插旗和坐標標注，如下圖所示：

二者均在樁號偏移設定里定義：

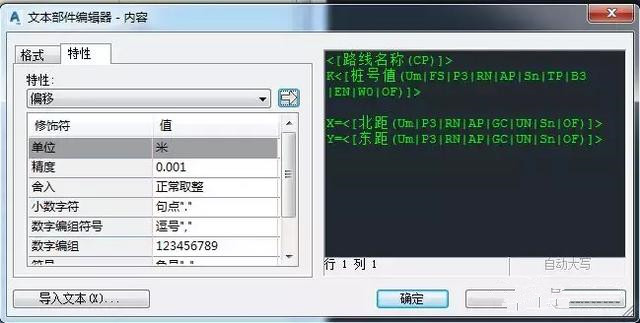

平面插旗標注包含路線名稱、樁號值、X坐標、Y坐標及縱斷面高程五個標簽及引線，其中前四個標簽可定義在一個文本里，縱斷面高程則需單獨添加引用文本，引用縱斷面高程數據。

坐標標注相對簡單，只需定義X與Y坐標標簽及引線，引線的長度根據需要確定。

對于圓曲線及緩和曲線還應添加單元要素表，選中路線，選擇添加表“添加曲線”或“添加緩和曲線”,表格內容根據自己單位出圖習慣定制。

尺寸標注、公交港灣、漸變形式等標注可能手動添加更加方便些。

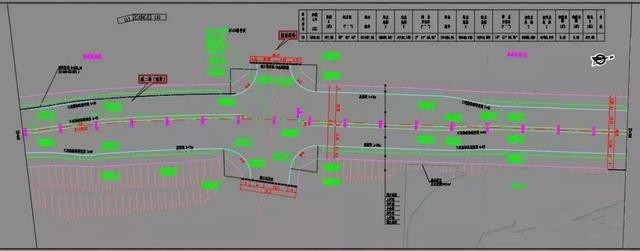

平面圖標注完后，即可創建圖幅出圖。圖幅的創建，與縱斷面圖類似，建議自己定制圖幅，出圖過程一路確定，最終成果示例如下：
