概述：從事測繪行業的人都習慣于使用設計軟件（緯地道路等）進行繪制線路圖形，為了更好的利用這個繪圖工具來繪制線路圖，本文將講解如何通過設計院提供的“直線、曲線及轉角表”來轉換為線路圖。

說明：緯地道路已經成為國內廣泛流行的道路設計軟件繪圖工具。緯地道路交通輔助設計系統(HintCAD) 是路線與互通式立交設計的專業CAD 軟件。主要功能：公路路線設計、互通立交設計、三維數字地面模型應用、公路全三維建模（3DRoad）等。具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作。在不斷實踐的過程中更好地掌握它的各種應用和使用技巧，從而不斷提高工作效率。

操作原理：

根據“直線、曲線及轉角表”提供的線元要素（起點樁號、交點坐標、半徑、緩和曲線）然后利用緯地道路設計軟件在AutoCAD中進行線路圖繪制，繪圖完畢后可以查詢（曲線長、切線長、外失距、交點坐標、交點里程、曲線半徑、方位角、轉角等）。

準備工作：

1、 直線、曲線及轉角表

2、 AutoCAD 2008繪圖軟件

3、 緯地道路軟件 V7.0

示例文件：某高速鐵路“直線、曲線及轉角表”

演示范圍：JD0~JD5（DK00+000.000~ DK15+204.804）

操作流程：

1、打開緯地軟件→項目→新建項目→輸入項目名稱→選擇路徑→確定。

2、設計→主線平面設計→拾取起點→插入交點→輸入已知數據→計算繪圖→確定。

準備操作如下：

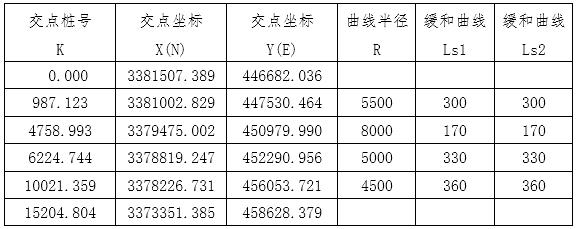

1、準備“直線、曲線及轉角表”，實例數據如下：

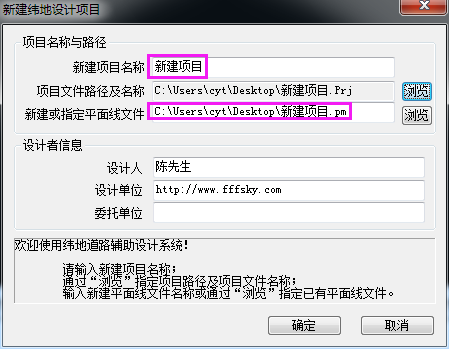

2、打開緯地道路V7.0設計軟件→項目→新建項目→填寫新建項目名稱→保存路徑→設計人及單位等→確定。

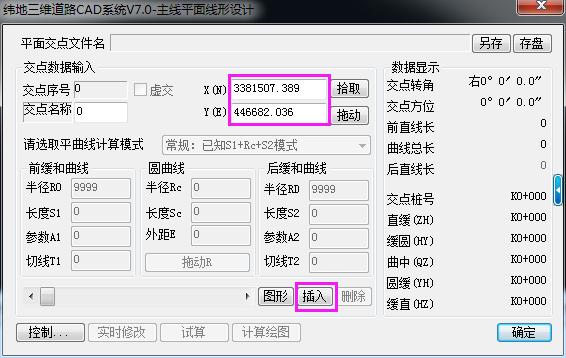

3 、 點擊：設計 → 主線平面設計 → 輸入起點“交點坐標”→再插入。

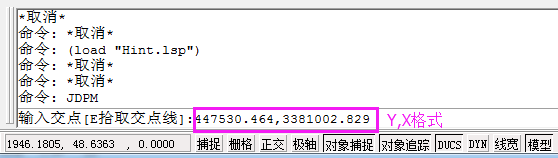

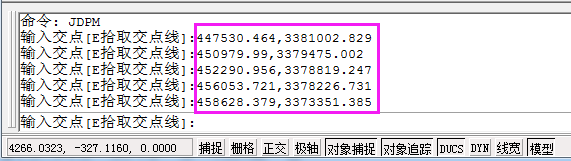

4 、 在命令行中輸入需要插入的交點坐標（格式：坐標Y,坐標X）坐標中間逗號“,”為英文格式，依次輸入完畢后按回車鍵。

坐標輸入完畢后效果圖

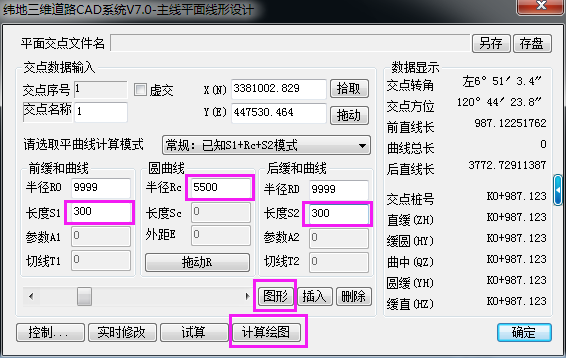

5、回到“主線設計”界面后拖動滾動條回到JD1輸入“半徑、緩和曲線”長度→依次正確輸入JD1~JD4的已知數據然后點擊“計算繪圖和圖形”。

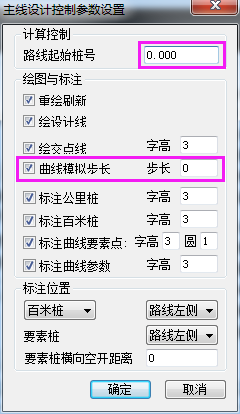

如果線路起始樁號不是0.000那么就需要點擊“控制”→輸入起始樁號，曲線模擬步長為緩和曲線的步長，輸入0繪制出來的緩和曲線為最小步長間距為50px。

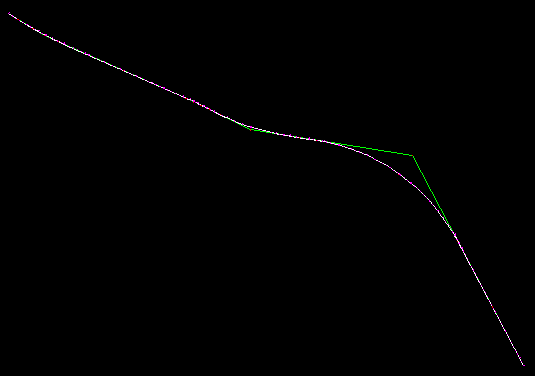

線路圖繪制完畢后的效果圖

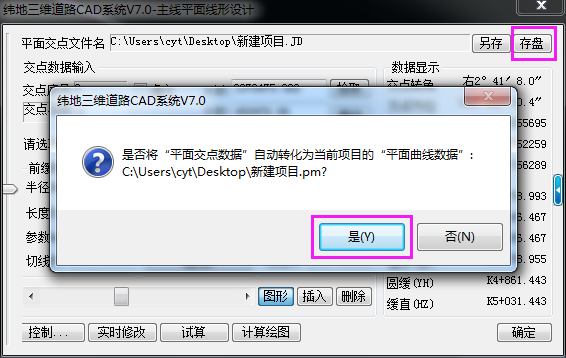

6 、回到“平面主線 設計”點擊右上角“存盤”此時系統會提示是否將交點轉化為平面，點擊“是”，提示：如果沒有存盤無法導出表格數據。

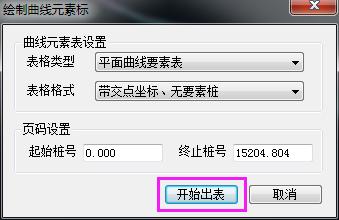

7 、繪制曲線元素表：點 擊工具條中的“表格” → 繪制曲線元素表 → 點擊開始出表。

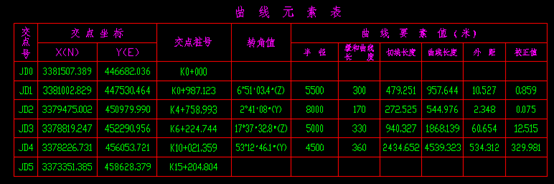

繪制完畢的曲線元素表

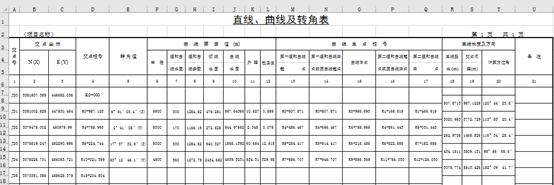

導出的直線、曲線及轉角表

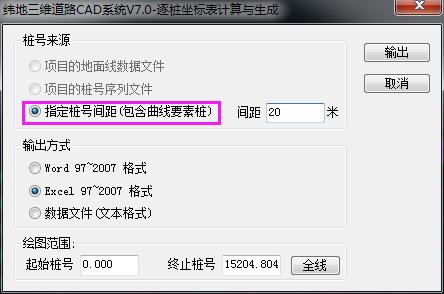

8 、導出逐樁坐標表：點擊工具條的“表格” → 輸出逐樁坐標表 → 選擇“指定樁號間距（包含曲線要素樁）” → 點擊輸出。

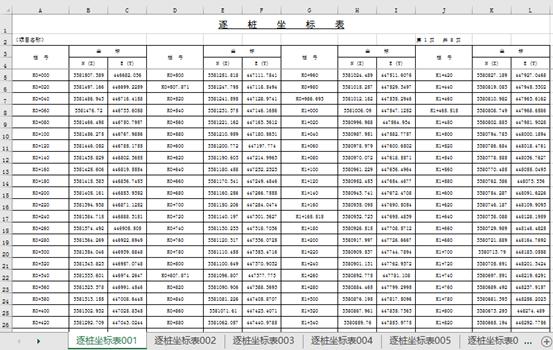

正確輸出的逐樁坐標表
