項目簡介

南京市堯紅路棲霞段建設工程sg-2標段工程，范圍為k1+780至k3+620總長1.8千米。途經興都花園小區，跨越堯興支線和丁家莊牽出縣，寅春路，瑞霞路相交。連接太龍路口。

項目業主單位為棲霞區住建局，投資2.36億元。工程從興都花園小區至太龍路口共分三個區段。

K1+780.000至K2+295.195，K2+709.425至K3+620.823兩個區段為城市主干路。設計速度60km/h，全長1.4km。

在道路K3+549.946處，興建2孔6*3米箱涵跨越線狀北十里長溝，南接京滬鐵路箱涵與道路中心線斜交15°，采用C30混凝土澆筑。

K+295.195至K2+709.425為跨鐵路線橋梁段，全長414.23米，橋面標準全寬38.0米，寅春路附近橋梁寬度41.0米，設計速度為60km/h。

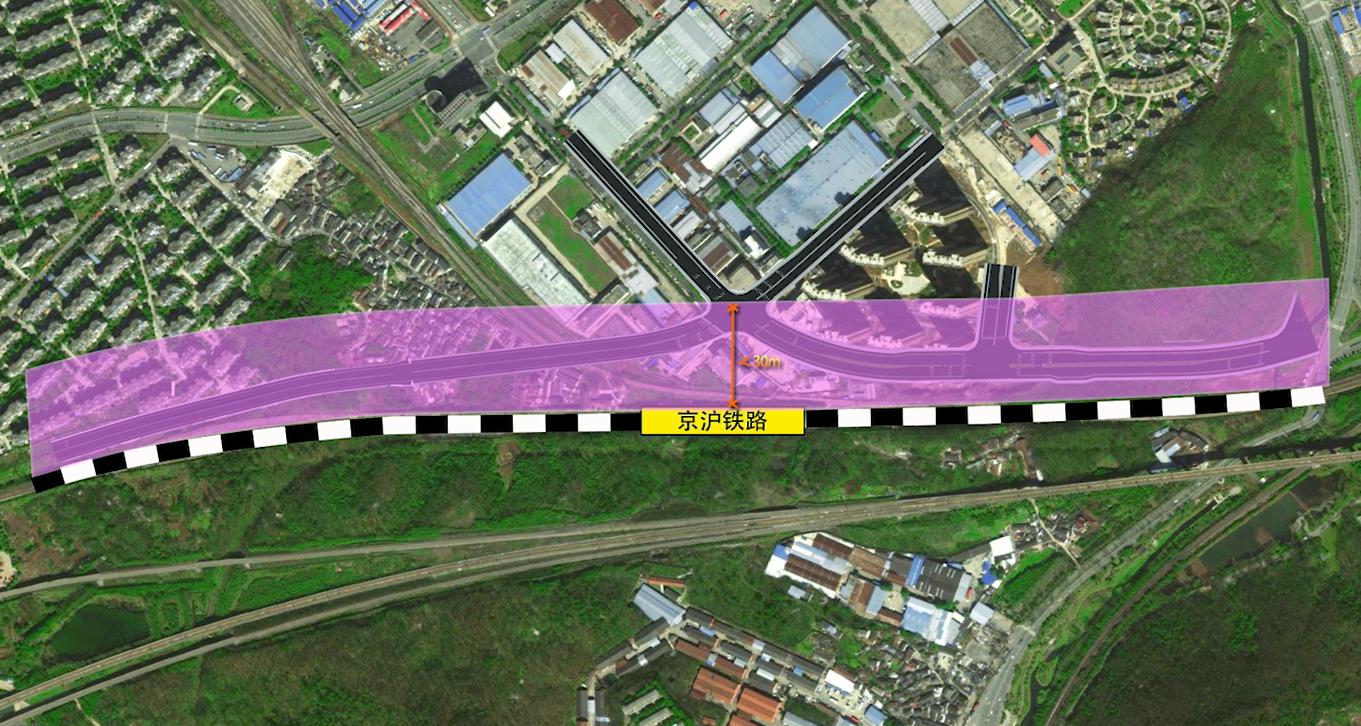

全橋分左右兩幅，每幅四聯，本工程位于京滬下行線北側30m范圍內，與京滬下行線平行，并跨越堯興支線和丁家莊牽出線屬于營業線施工。

項目視頻

視頻全長5分11秒，本視頻為施工工藝動畫，由我司動畫部門制作。我司動畫部成立10多年，制作項目動畫多達兩百個，包括報獎動畫、投標動畫、施工進度模擬動畫、漫游模擬動畫、施工方案模擬動畫、施工安全交底動畫、施工工藝模擬動畫、設計匯報視頻、企業宣傳片、商業宣傳片等。

橋梁結構

橋梁下方為滿足丁家莊牽出線與橋墩的安全距離，需將牽出線撥移，撥移起點鐵路里程為K0+150，撥移終點鐵路里程為K0+400，撥移距離2m。

跨鐵路線橋梁段下部結構，由180根鉆孔樁基礎，22個承臺，25道系梁，74個墩柱，20個蓋梁組成。

上部結構除第三聯采用裝配式預應力混凝土箱梁外，其余聯均采用預應力混凝土連續現澆箱梁。

本工程地下巖層強度較大，樁基礎采用沖擊鉆，沖擊成孔。8-11號墩蓋梁，距離鐵路最近距離不足4m，施工中采用抱箍施工，減傷對線路的影響。

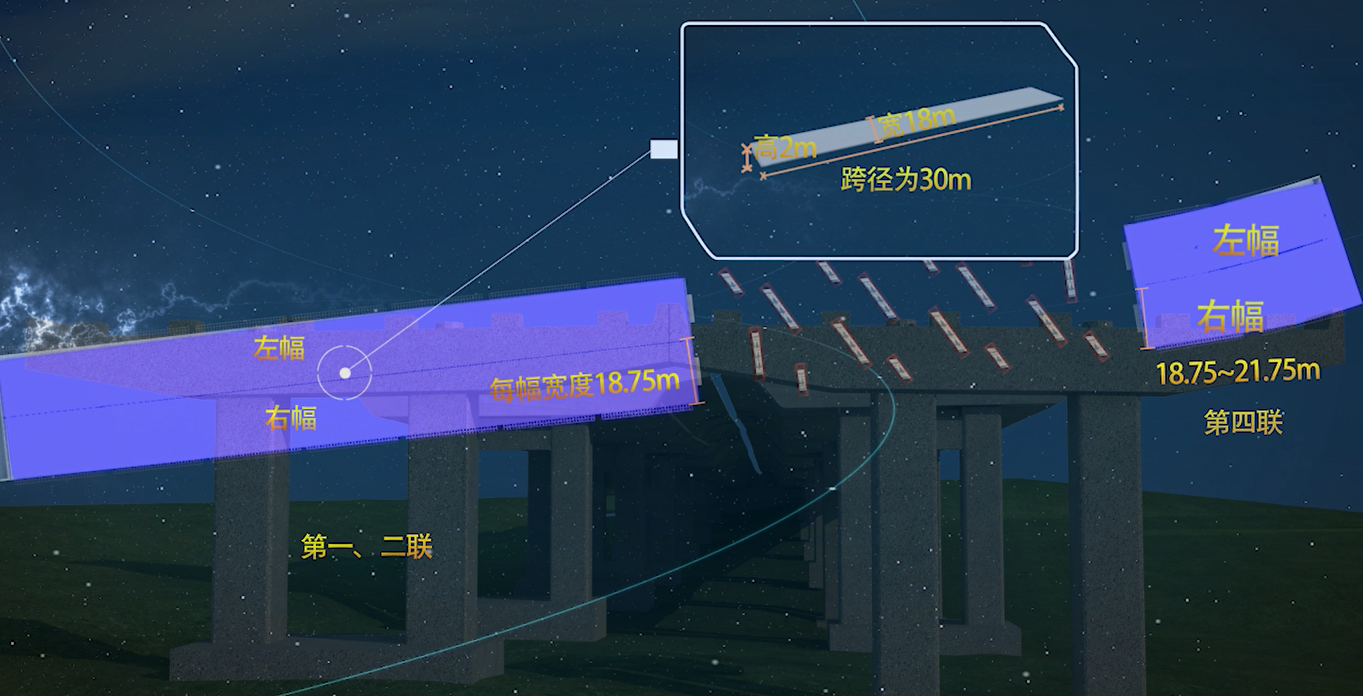

第一聯第二聯為直線段，箱梁?jiǎn)慰缈鐝綖?0m，每片箱梁寬18m，高2.0m，分左右兩幅，每幅寬度18.75m，第四聯位于變寬段，橋?qū)捗糠鶎挾?8.75至21.75米，采用盤扣支架施工。

第三聯采用裝配式預應力混凝土箱梁，梁箱在施工現場選擇一塊場地預制，梁場設置在布置長度180m，含材料加工區、制梁一區、制梁二區、存梁一區、存梁二區、門吊基礎、運梁通道等。
