實景建模解決方案

一、什么是實景建模？

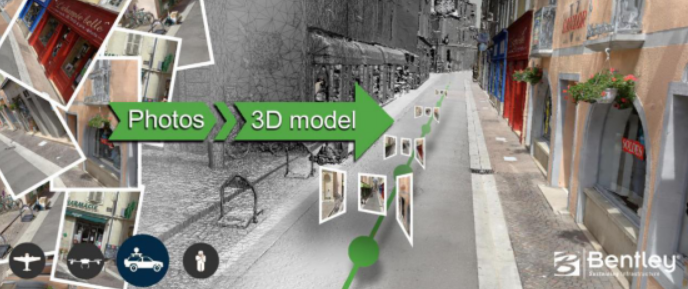

實景建模是通過不同的角度拍攝的數碼照片作為輸入數據源，為當前環境輕松生成高分辨率的三維模型。

ContextCapture軟件根據輸入的數據的大小，能輸出高分辨率的帶有真實紋理的三角網格模型。所輸出的三維網格模型能夠準確、精細地復原出建模主體的真實色澤、幾何形態，具有逼真的精美細節、清晰的邊緣及精確的幾何特性。

根據不同的需求，還可以設置各種額外輔助數據：傳感器屬性（焦距，傳感器尺寸，主點，鏡頭失真），照片的位置參數（如GPS），照片姿態參數（例如，INS），控制點，等等。無需人工干預，Context Capture 在幾分鐘/或數小時的計算時間內，根據輸入的數據的大小，能輸出高分辨率的帶有真實紋理的三角網格模型。所輸出的三維格網模型能夠準確、精細地復原出建模主體的真實色澤、幾何形態及細節構成。

二、為什么要做三維實景建模？

通過“實景模型”即使不到現場也可以在實景模型中完成準確的實景測繪、實景方案模擬、實景拆遷區域模擬、實景進度匯報、實景進度分析，最重要的是保留下當時的數據信息，對于文物以及歷史遺跡的保護，有著不可取代的文化價值，即足不出戶也可以像在現場一樣，了解現場情況、解決現場問題、管理現場狀況。

實景建模1

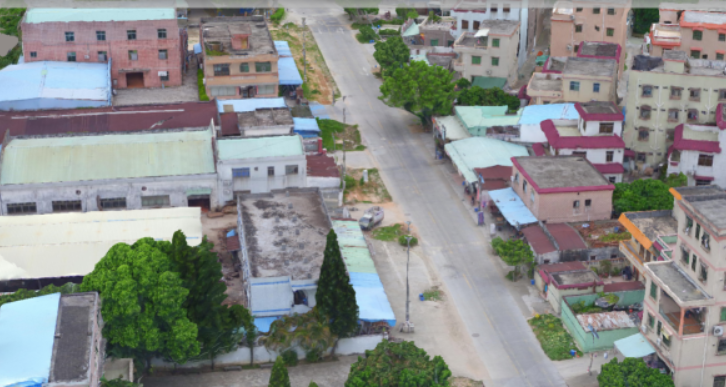

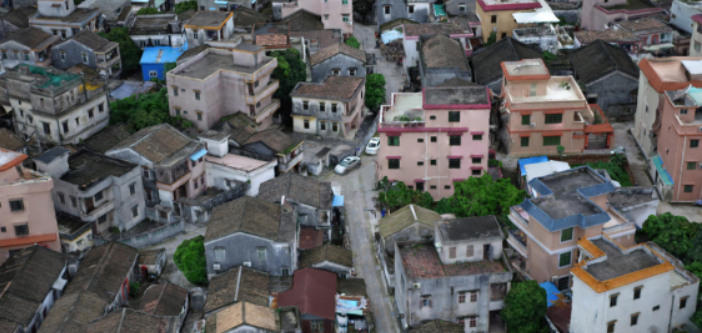

實景建模街道模型

實景建模2

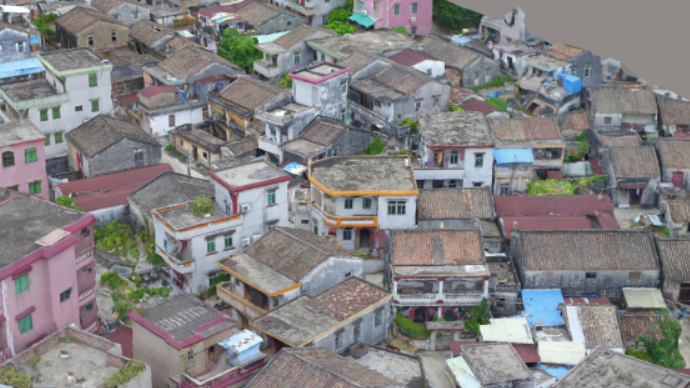

三維實景建模-古鎮實景模型

街道到小區、城中村的建模，均是適合的建模對象

三、實景模型怎么去利用？

獲取的三維模型，可以切換成點云數據、三角網格數據，可以進行如下應用：

1、到Bentley Descartes軟件進行網格數據處理，完善模型的局部的破面并編輯三角網格模型。

2、導入到Bentley土木專業軟件Powercivil、AECOsim軟件做實體建模，可以直接模擬并計算拆遷區域的工作量，

及評估場地平整需要的填挖方量等問題，并實現對模型模擬移動路徑以及漫游處理。

3、通過實景建模解決方案，獲取實景模型，基于該模型的數據，可以測量體積、面積、長度（精度為2-5厘米誤差

）。

四、實景建模的過程

航拍需要保證有足夠高的重疊率，城市內作業，需要注意高壓電塔的影響。

例如以下模型：通過攝影測量重建，花費了半天的時間進行拍攝，在處理前期，將要全部249 張照片全部準確空三成功，還原照片的精確位置。并在得到空三之后，再計算還原實景模型。

實景建模3

街道照片還原成實景模型

實景建模4

城市照片還原成實景模型

實景建模5

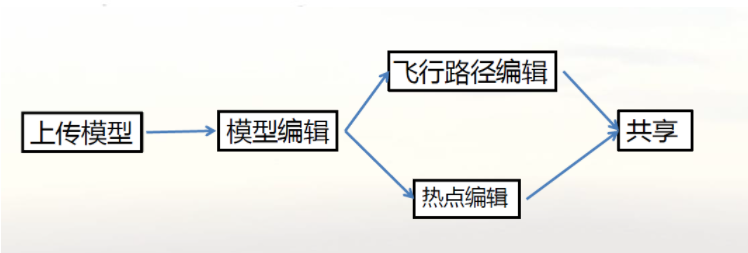

發布到網頁端并進行編輯添加素材說明

五、三維實景建模方案精度以及測量

實景建模6

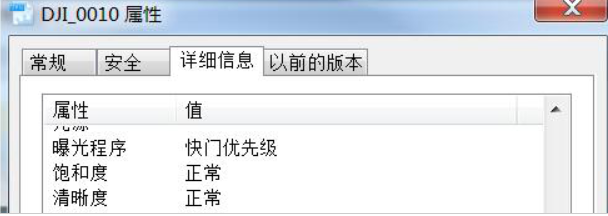

由于每張照片和視頻都含有空間位置信息，即照片的經度、緯度、高度信息。實景建模方案精度以及測量

所以將航拍照片和視頻導入ContextCapture生成的模型即為實景模型，該模型的數據信息（長、寬、高、面積、體積等）與實景的數據信息一致，誤差值最高 1% 。（照片的過程中是無法修改數據的，因此生成的模型數據是真實的,即模型精度是真實的。）

通過 Context Capture 實景建模生成的模型，可直接在免費提供給客戶的Acute3D viewer 中進行場地測量

實景建模7

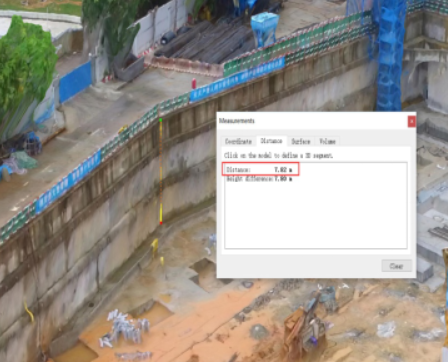

實景模型測垂直距離

實景建模8

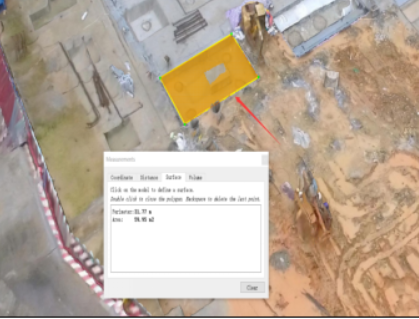

實景模型水平面積測量

實景建模9

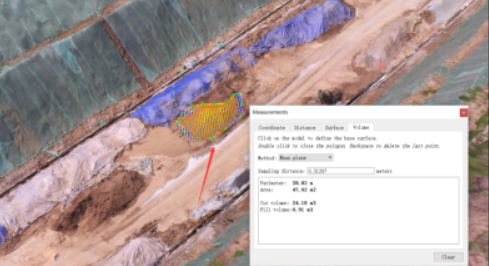

實景模型體積測量

六、實景建模導出的格式

實景建模軟件所生成實景模型導出為多種格式的模型，再進行相應的二次處理，如渲染、動畫等。

- ContextCapture模型的原始格式為3MX

- 3MX導出DGN格式，到Microstation里面做動畫、渲染等

- 轉出通用的OBJ或FBX格式，再導入到草圖大師做方案設計或?qū)氲?D MAX等對應的軟件。

實景建模10

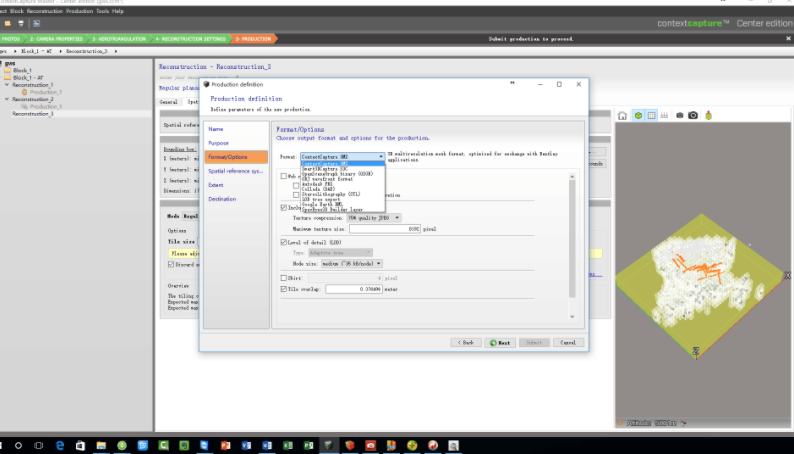

軟件導出的格式界面

七、實景建模方案案例

1、實景建模特點

優勢：模型精度在2cm-5cm之間，滿足房建以及市政工程的精度需求；建模效率高；對現場階段性數據完整的保存；照片無法人為修改，完整反應現場地形地貌。

不足之處：計算過程中會把樹木的體積計算進去（可以通過清表之后解決該問題）

2、實例展示

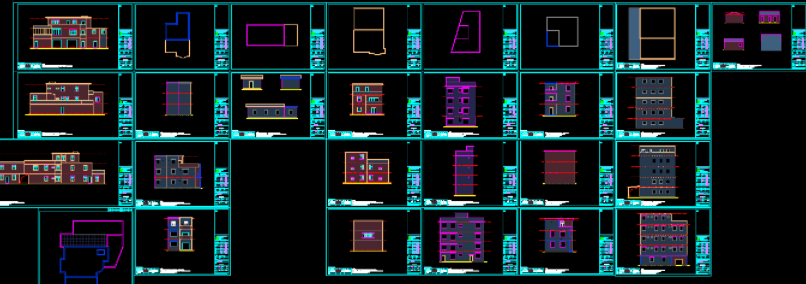

實例1：針對古鎮的立面改造，花費半天時間進行收集數據，并且得到數據之后，花費5天的時間，量測并還原現場的立面圖。

實景建模11

實景建模12

實例2：李子坪取渣場土方量估算

由于距離測量控制點較遠，通過測量方法獲取地形工作量較大，并且地形陡峭，難以布點。

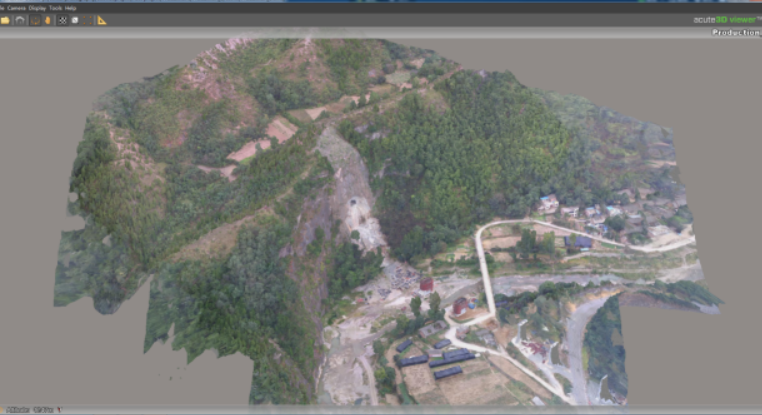

實景建模13

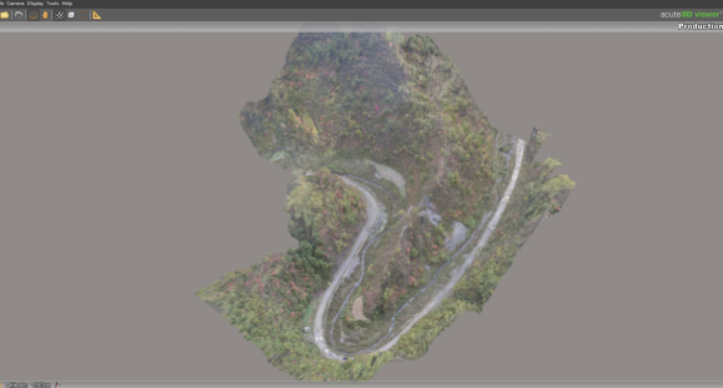

無人機航拍現場數據

實景建模14

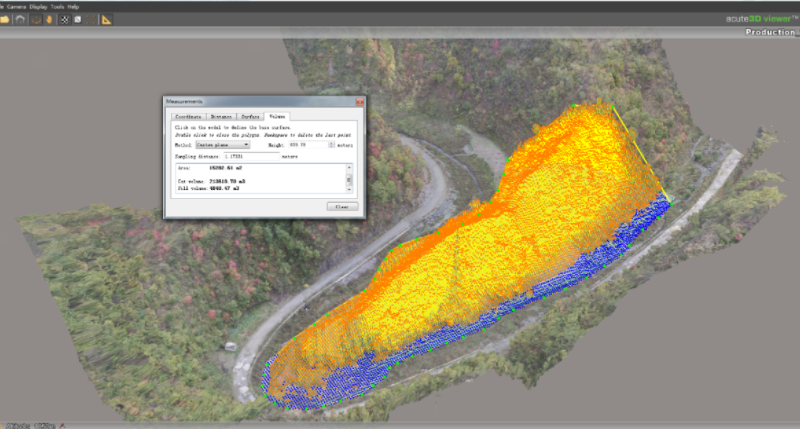

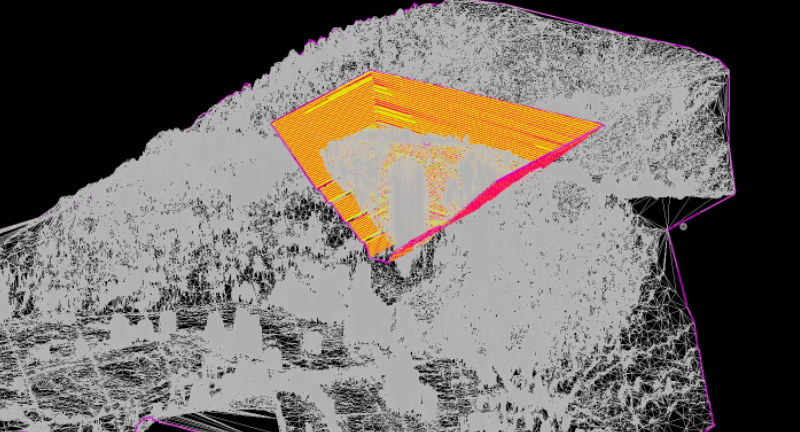

基于實景模型計算體積功能，完美解決現場難以布點的問題

實例3：上莊隧道口挖方量計算

設計院工程量：8萬方；施工方工程量：16萬方；兩者差別較大。

使用實景模型計算，工程量為11.2萬方，航拍以及建模耗時合計兩天，合計約300張照片。

通過等高線、坐標等方式驗證后，達成施工單位和咨詢單位均認可計算精度。

實景建模15

無人機實景模型

實景建模16

Powercivil軟件讀取實景模型生成DTM地模文件

實景建模17

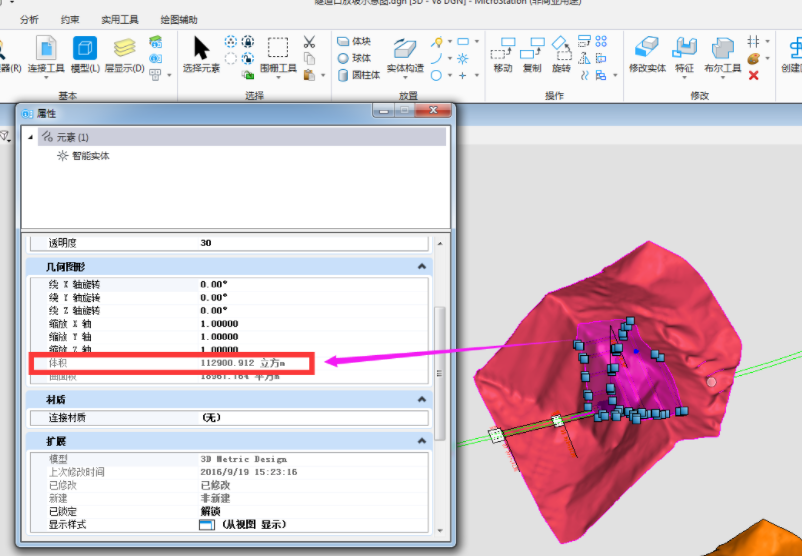

基于Powercivil精確坐標繪圖，對模型進行控制點選取以及相關計算體積功能，得到最終的隧道口開挖數據計算

實景建模18

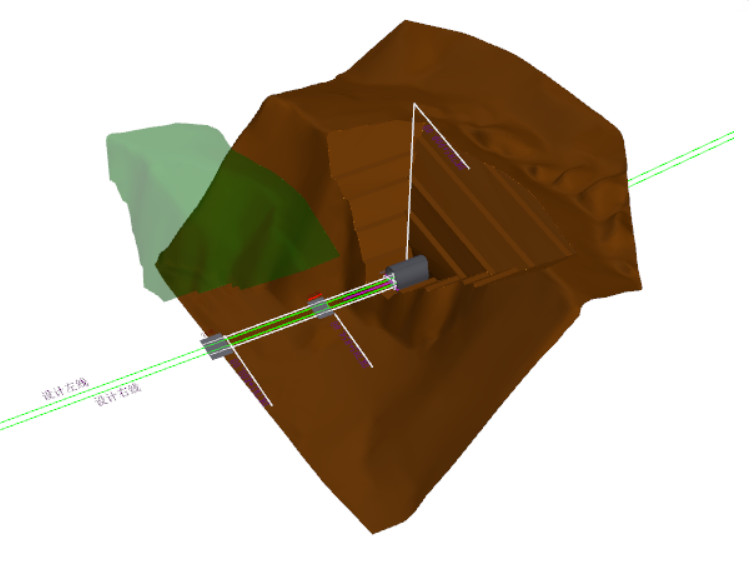

Powercivil基于實景模型和施工圖建立的最終隧道口模型

八、實景建模方案實施

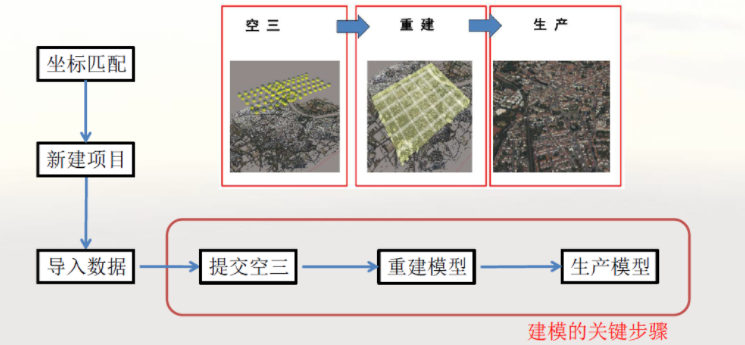

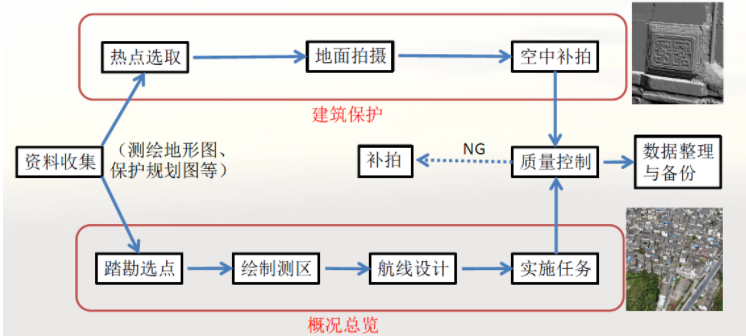

1、實施主要步驟

實景建模19

實景建模20

實景建模22

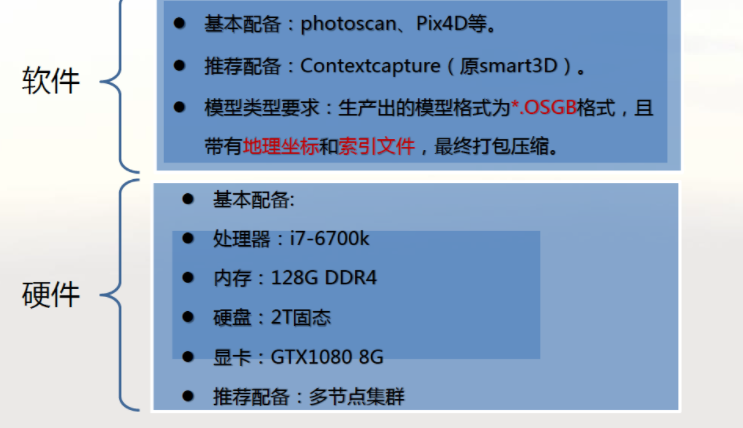

2、本項目使用的軟件以及配置

3、村落航拍規劃

項目的村莊區域23萬平米，建立精細模型；預計本期航拍需要約3天，需要派遣2名工程師。航線區域按照70米航線高度進行飛行，預計獲得照片1000余張。

實景建模23

計劃航線

4、非村落區域航拍規劃

非村莊區域約80萬平米，建立粗略模型；預計本期航拍需要約3天，需要派遣2名工程師。航線區域分別按照100、150米航線高度進行飛行，預計獲得照片1000張。最后生成出的周邊模型如比較模糊的情況，考慮建立三維BIM模型或者通過照片來取代該模型。

實景建模24
