創建新的項目

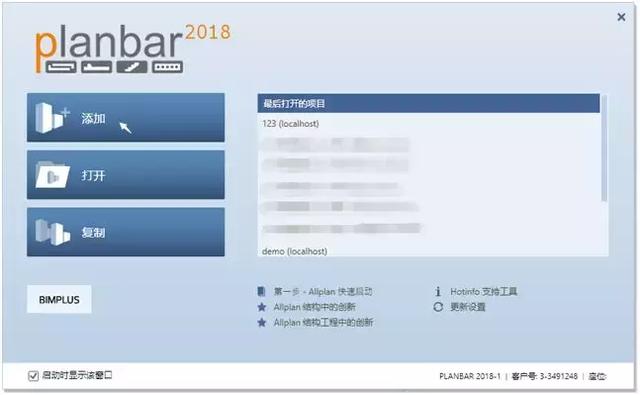

1、添加項目，在歡迎界面選“添加”

2、如果已跳過歡迎界面，可打開“文件”，“新項目，打開…”

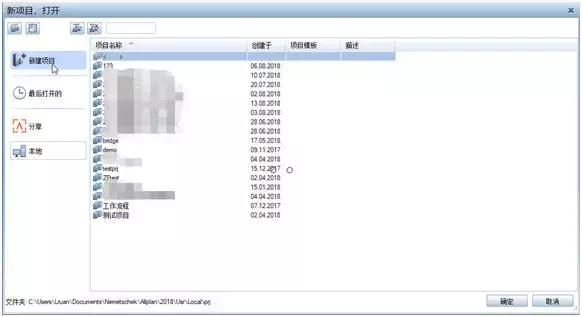

3、在打開的對話框中，點擊“新建項目”

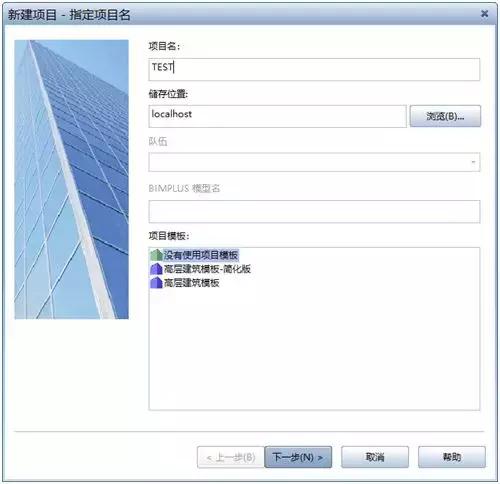

4、輸入項目名，例如：TEST；項目模板：沒有使用項目模板

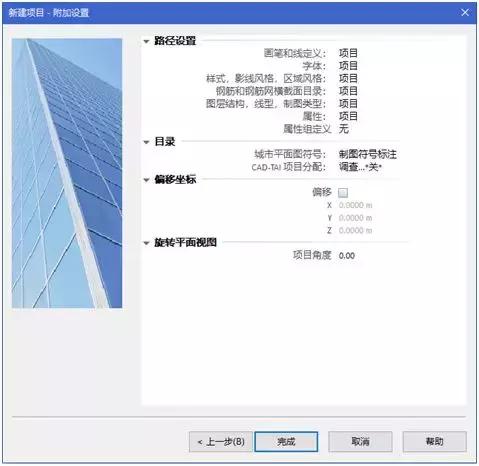

5、路徑設置使用默認的“項目”

6、點擊“完成”，新的項目創建完成

②確認工作環境

第一次使用Planbar繪圖建模，請確認工作環境。

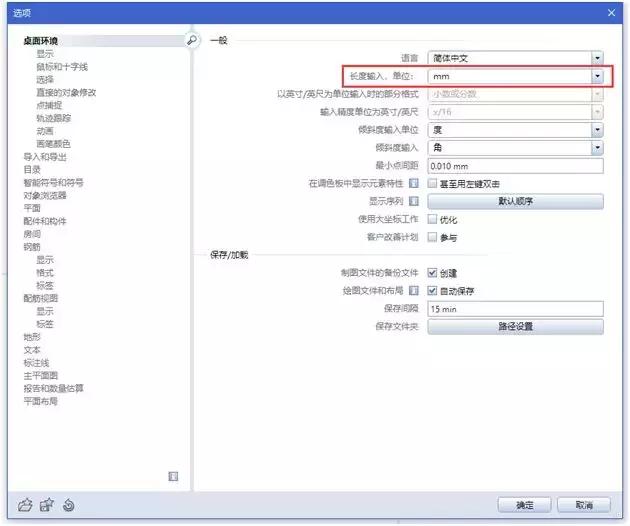

“工具”，“選項”，“桌面環境”確認單位是否正確

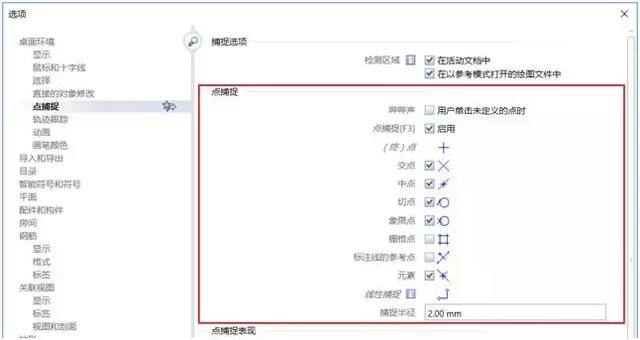

進入“點捕捉”確認是否開啟

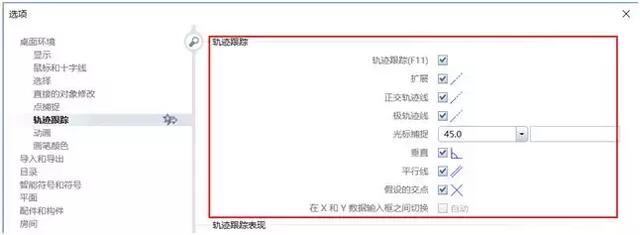

進入“軌跡追蹤”確認是否開啟

確認“筆畫次序”“線型”“顏色圖層”等是否符合需要的設定

③制圖文件常用狀態

打開“文件”，“在指定項目基礎上打開”

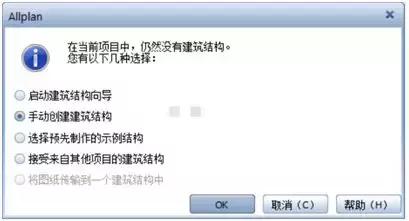

如果是第一次在新項目中選擇此命令，會出現以下提示對話框，選擇“取消”

進入制圖文件列表，紅色代表當前制圖文件可增加，修改內容

黃色代表制圖文件的內容可查看，可修改，不能添加內容

灰色代表制圖文件的內容只看查看，不能修改和添加，可用作參考底圖

Tips:

在空白處雙擊鼠標左鍵，可實現“在指定項目基礎上打開”命令，管理制圖文件。
