一、建筑結構的組成、創建和修改

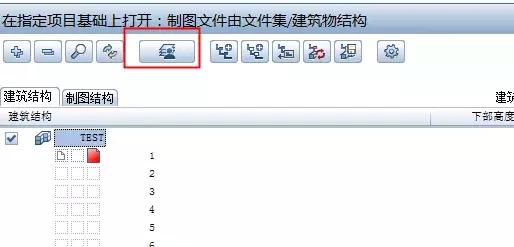

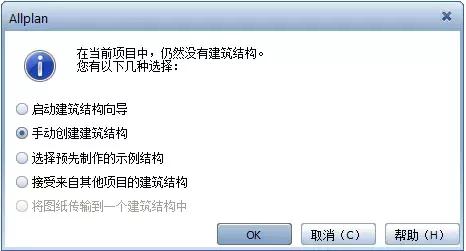

1、在制圖文件空白處雙擊鼠標左鍵，會打開“在項目基礎上打開”命令，如果是創建完項目第一次打開，會出現下面提示：

按“OK”即可進入建筑結構

2、建筑結構用于根據實際建筑樓層結構對構件進行分類，而制圖文件更多的用于根據專業進行分類

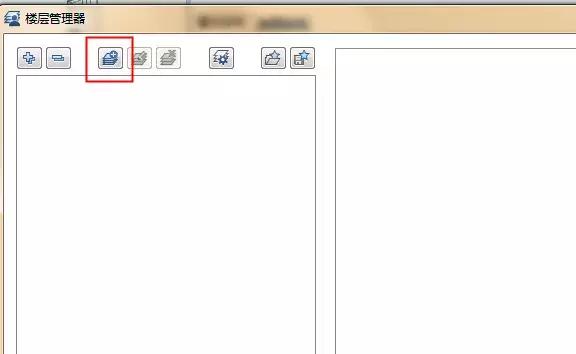

3、點擊“樓層管理器”

4、創建新模式

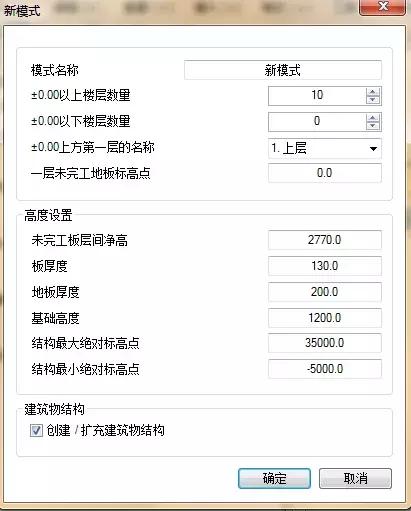

5、確定地上樓層數量，輸入10層，地下樓層數量為0，設定一樓的名稱為1. 上層，未完工標高點為0，層間凈高為2770，板厚度130，地板厚度是200，基礎高度1200，結構最大標高點35000，結構最小標高點-5000，并且打勾“創建/擴充建筑物結構”，點擊“確定”

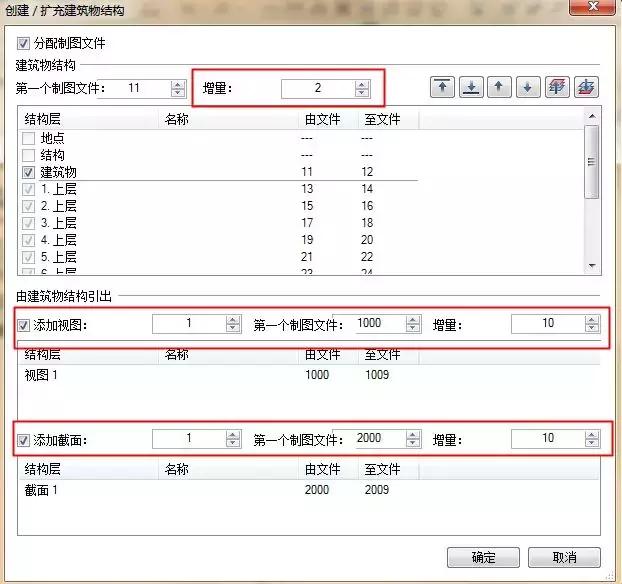

6、每層分配2個制圖文件

7、選擇添加視圖和添加截面，并分配1 x 10個制圖文件

點擊“確定”

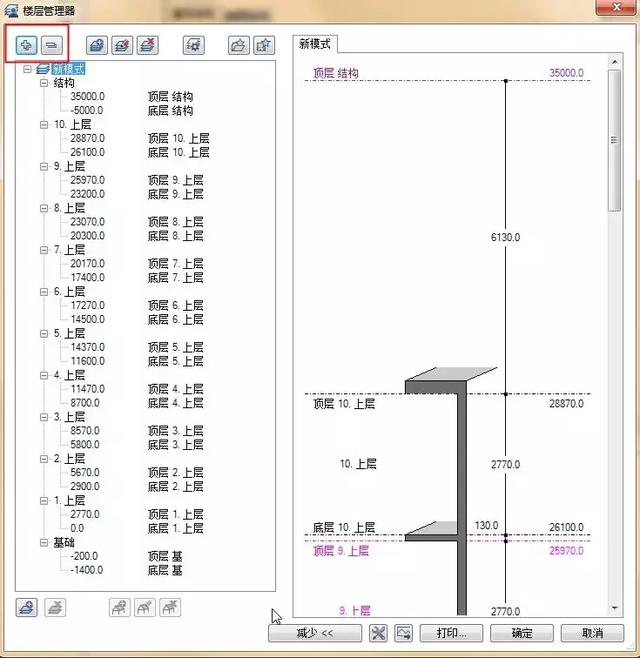

8、樓層管理器的右邊已經有整個建筑結構了，左上角的+-號按鈕可查看標高的總覽

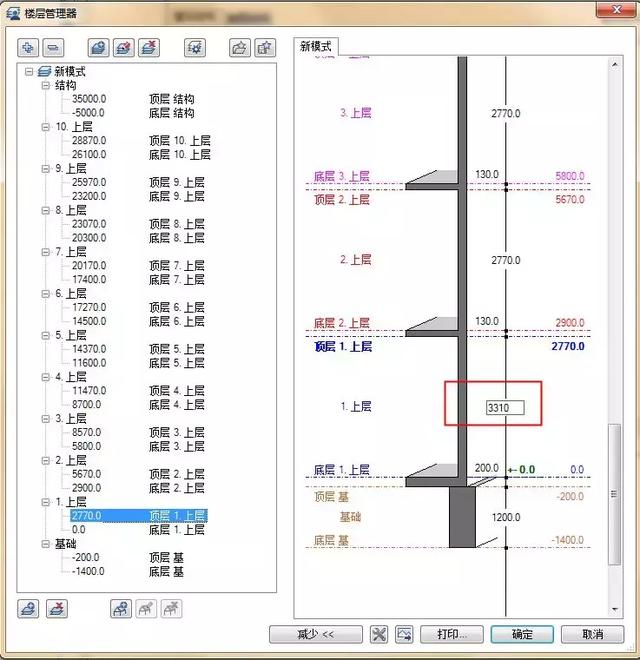

9、改變某個樓層的高度：一樓的高度改為“3310”，按下回車鍵

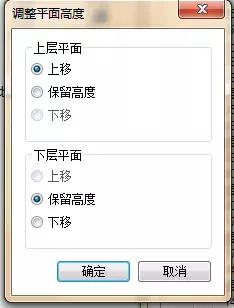

10、選擇上層平面向上移動，下層平面不動，使整個樓層抬高，點擊“確定”

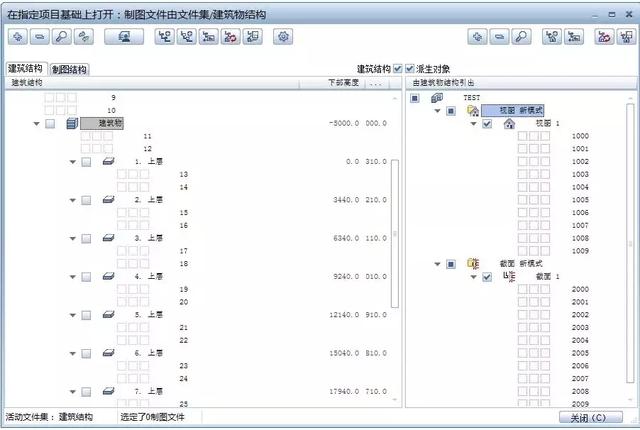

完成建筑結構的創建和制圖文件的分配，如下圖：

二、制圖結構的使用

應用建筑結構，將不同專業的模型放入同一樓層中

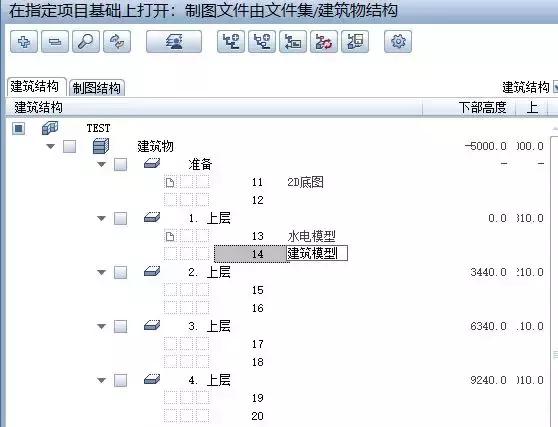

根據實際情況命名建筑結構中的制圖文件，舉例：11號制圖文件屬于建筑準備工作圖，命名為“2D底圖”；1樓13號制圖文件命名為“水電模型”；14號制圖文件命名為“建筑模型”。

切換到制圖結構，創建文件集歸納專業內容

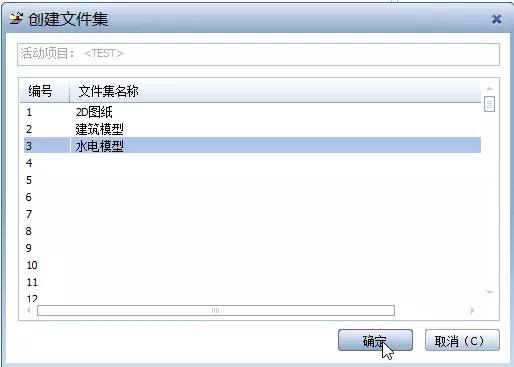

舉例：創建2D圖紙、建筑模型、水電模型等文件集

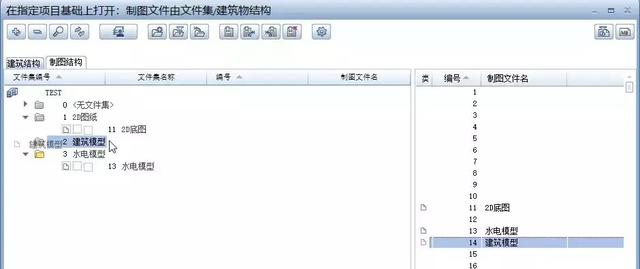

將右邊的制圖文件按專業拖動到左邊的文件集中，這樣即使不同樓層的構件，也可按專業進行歸納。
