橫琴國際金融中心是珠澳已結構封頂?shù)牡谝桓邩?nbsp;，與約330米的珠海中心大廈構成珠澳CBD“雙子塔” 。其選址于十字門中央商務區金融島，緊鄰海岸線，與澳門隔水相望。

橫琴國際金融中心實景合模

BIM建模要求

在滿足 LOD 標準要求和模型規劃要求的前提下，在建模過程中應著重注意以下幾點：

1） 建筑專業建模：要求樓梯間、電梯間、管井、樓梯、配電間、空調機房、泵房、換熱站管廊尺寸、天花板高度等定位須準確。

2）結構專業建模：要求梁、板、柱的截面尺寸與定位尺寸須與圖紙一致；管廊內梁底標高需要與設計要求一致，如遇到管線穿梁需要設計方給出詳細的配筋圖，BIM 做出管線穿梁的節點。

3）水專業建模要求：各系統的命名須與圖紙保持一致；一些需要增加坡度的水管須按圖紙要求建出坡度；系統中的各類閥門須按圖紙中的位置加入；有保溫層的管線， 須建出保溫層。

4）暖通專業建模要求：要求各系統的命名須與圖紙一致；影響管線綜合的一些設備、末端須按圖紙要求建出，例如：風機盤管、風口等；暖通水系統建模要求同水專業建模要求一致；有保溫層的管線，須建出保溫層。

5）電氣專業：要求各系統名稱須與圖紙一致。

BIM實施方案

1）BIM工作流程

為保證項目順利進行，在項目啟動時需要進行如下準備工作：包括項目BIM團隊的成立、項目分析、資料收集、圖紙分析。上述工作的進展將影響項目后期是否順利進行，最后成果能否讓業主以及施工方等滿意。

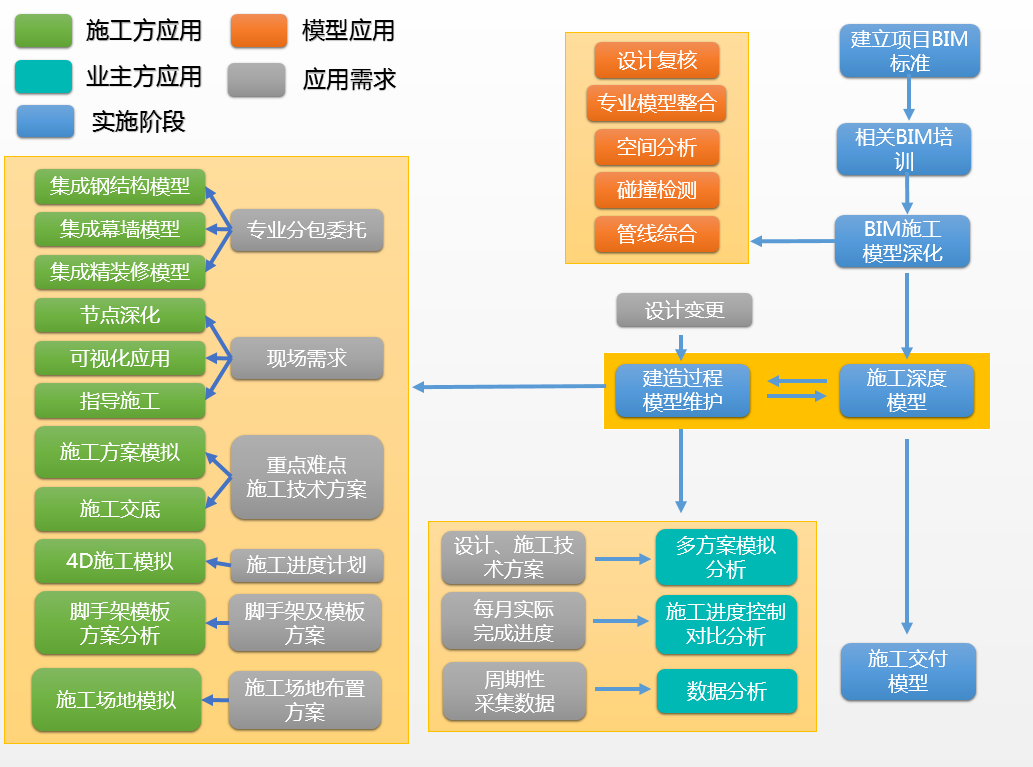

本項目BIM模型應用點的工作流程，如下圖所示：

BIM模型應用點工作流程

BIM模型在結合總包方提供的施工組織計劃，進行BIM模擬，進而優化施工組織，實現工程工期緊急的情況下審核流程的優化。工作流程如 ：

BIM模型審核流程

2）實施計劃

本工程綜合考慮本工程的總體施工進度計劃，為保證工程的順利進行，特制定以下BIM專項工作計劃。

項目	工作內容
前期準備	圖紙梳理及內容分析
	ProjectWise協同平臺搭設
44層以下模型深化	44層以下結構模型；
	44層以下建筑模型；

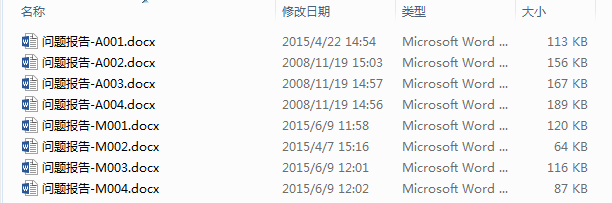

	施工圖審核，并制作問題報告
	碰撞檢查，并制作檢查報告
44層以下工程量統計	44層以下工程量：分區統計，按照柱、墻、梁板分開統計混凝土量；
	砌體深化設計，并統計砌體量
施工進度模擬	內支撐拆除及地下室結構穿插模擬
	塔樓5層至44層結構施工模擬
	裙房結構施工模擬
施工方案模擬	鋼管柱混凝土施工方案模擬
	超高層混凝土泵送方案
44層以上模型深化	44層以上結構模型
	44層以上建筑模型；
	施工圖審核，并制作問題報告
	碰撞檢查，并制作檢查報告
44層以上工程量統計	44層以上工程量：分區統計，按照柱、墻、梁板分開統計混凝土量；
	砌體深化設計，并統計砌體量
施工進度模擬	塔樓45層至大屋面層結構施工模擬
施工方案模擬	復雜節點鋼筋處理
	大體積混凝土澆筑方案
其他	航拍，并生成實景模型
	綠色能源性能分析
	創建基槽及施工場地，并結合實景模型模擬
	場景渲染
	以及其他

3）模型分解與合成

根據項目規模和參與人員進行合適的工作集劃分，排定項目計劃。由各專業負責人進行進一步工作細化和分解。

分解的原則是便于進行工作分工，合成的原則是便于體現工作完整性。一般情況，按BIM專項分解工作，按BIM專項模型應用的先后順序安排時間，按BIM數據傳遞規則安排建模先后關系。

模型分解劃分，可以依據工程中的自然習慣進行劃分，建設項目層級級別為：建設項目、單項工程、單位工程、分部分項。會把一個建設項目按樓號分為不同的單項工程，按專業分為不同的單位工程，按部位分為不同的分部分項。在單位工程中，一般是建筑、結構、裝飾在一個或者多個模型中，如果規模較大，應按樓層進行進一步劃分。

4）BIM軟件環境

在項目實施過程中對BIM工作相關部門人員進行培訓，以充分支持建模、瀏覽、協調和模型更新任務。

為各承包單位提供一個可以監督BIM工作的在線的、安全的、可實現的BIM協作平臺。平臺應能支持3D技術，隨時檢查總承包商提交的BIM信息模型。

軟件類型	軟件名稱
三維建模軟件	Autodesk Revit
模型整合平臺	Navisworks Manager
二維繪圖軟件	AutoCAD
文檔生成軟件	Microsoft office
協同平臺軟件	ProjectWise

5）BIM協同平臺

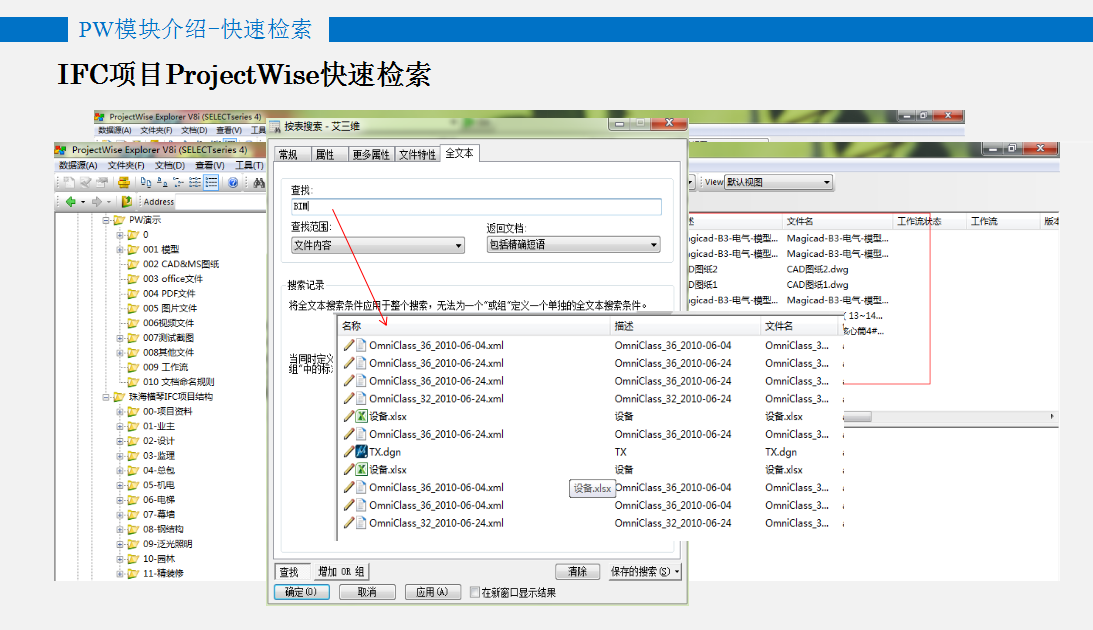

在建模工作開始前，分析各參與方工作流程與需求，在現場搭建ProjectWise協同平臺，并把各方所需要的數據與產生的數據導入服務器，在日常工作中運用該平臺，各參與方可以實時讀取查看相應的數據，甚至無需安裝專業軟件，可以直接通過網頁端讀取查看模型，同時可通過移動端（如Ipad）直接查看相應數據和模型，更方便現場工作。

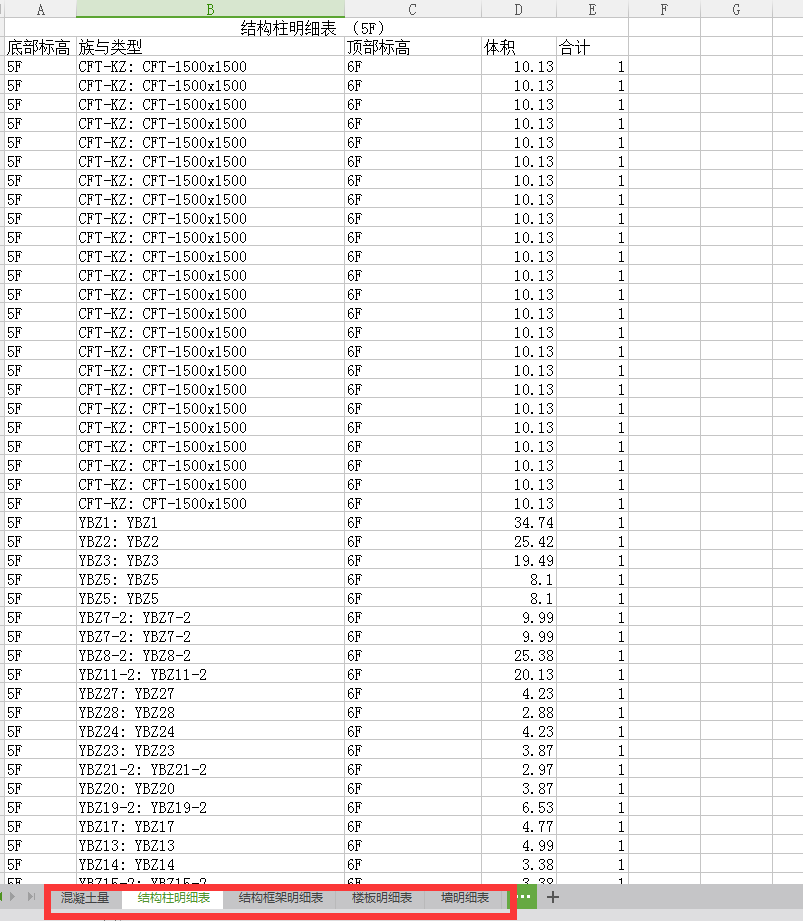

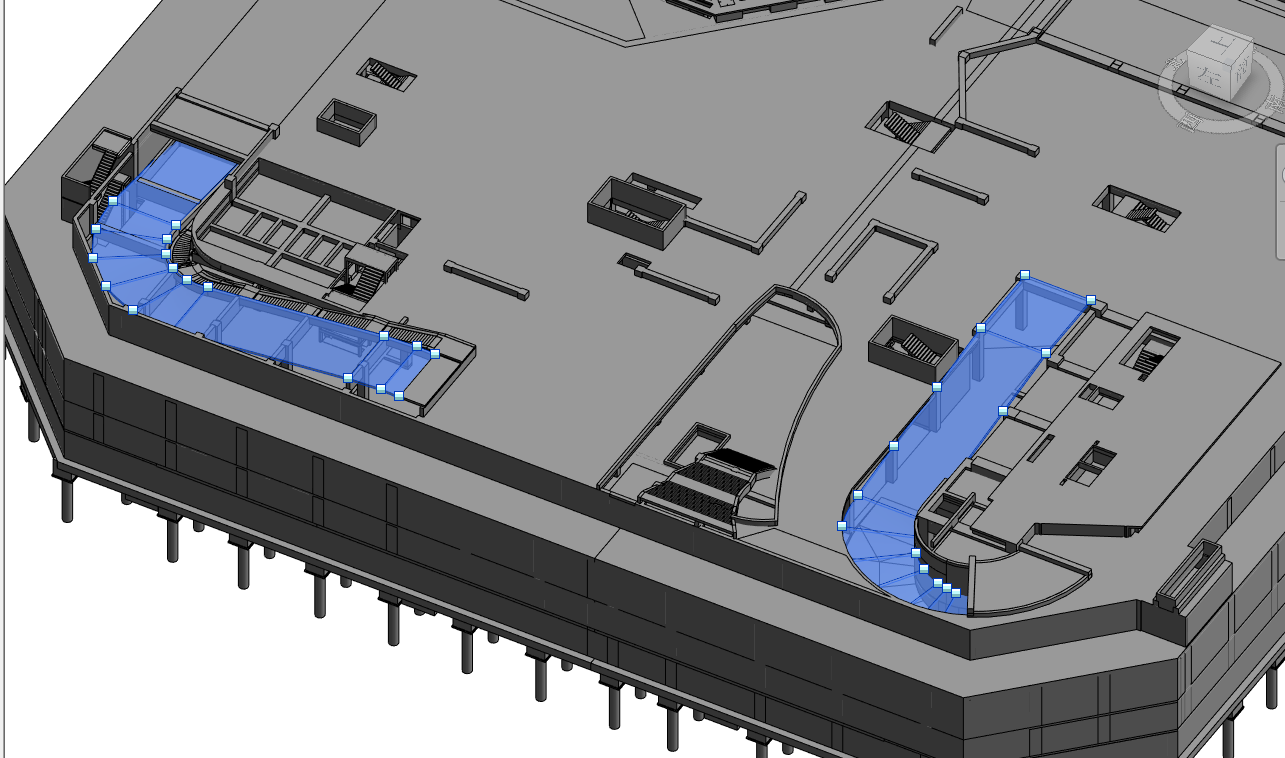

revit軟件自動計算出各區域、各樓層、各構件混凝土用量

6）各專業BIM模型建立及深化

建模開始前，對現有圖紙資料進行整理，同時確定項目原點，整理完成后設立項目中心文件，各專業開始建模。最后可以通過鏈接或者綁定鏈接的方式整合全專業模型。

各專業BIM模型搭建完成后，整合所有專業的模型，形成一個完整的BIM模型，并通過NWC\FBX等格式導入到Navisworks 軟件中。

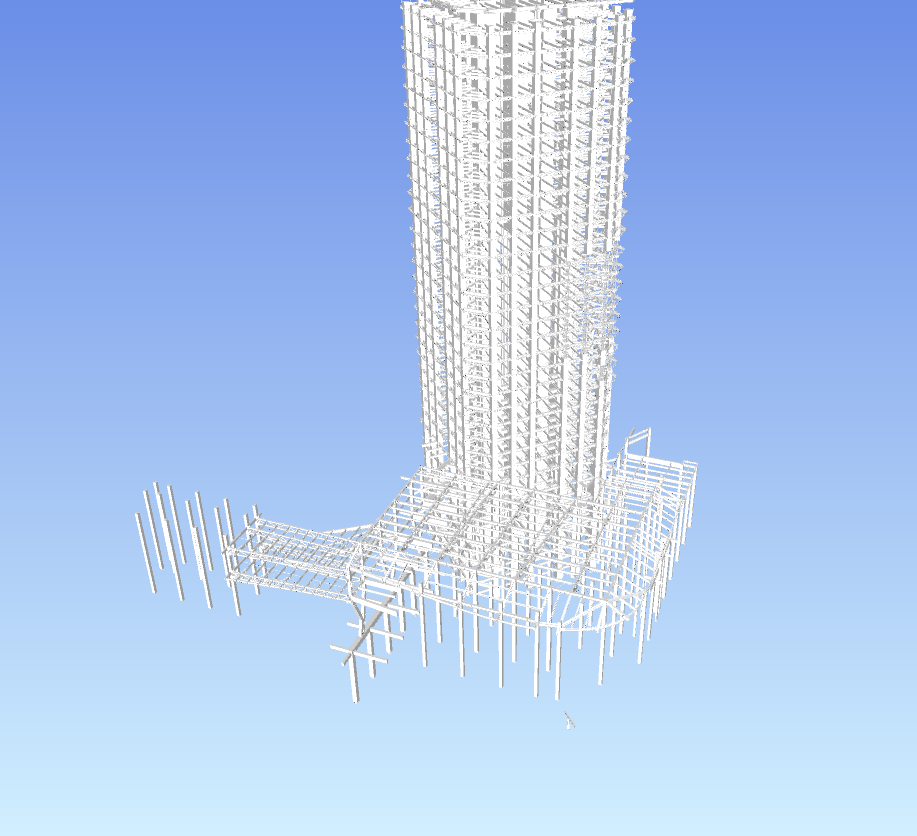

橫琴國際金融中心鋼結構模型

橫琴國際金融中心結構合模

7）施工圖審核

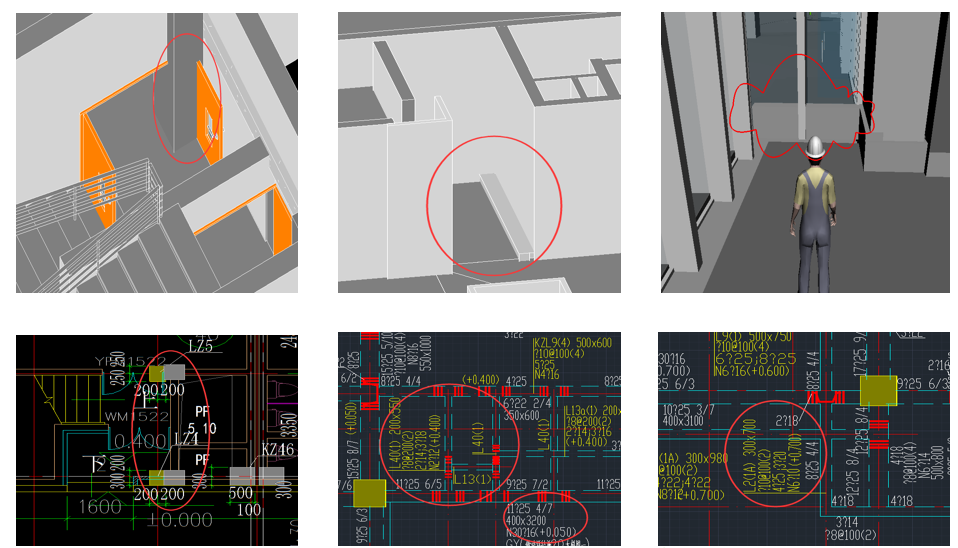

在進行模型深化的過程中，同時利用BIM模型復核設計內容和信息是否完整、準確、及時將發現的問題反饋給各參與方，并在經業主方的同意下，將結果傳遞給其他相關方。如：

8）BIM施工方案模擬

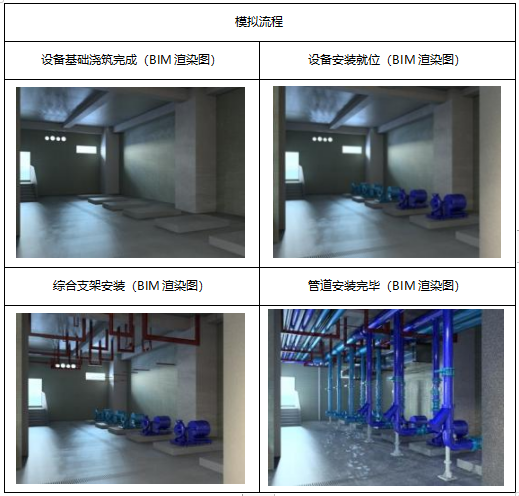

在本工程重難點施工方案、特殊施工工藝實施前，運用BIM系統三維模型進行真實模擬，從中找出實施方案中的不足，并對實施方案進行修改，同時可以模擬多套施工方案進行專家比選，最終達到最佳施工方案，在施工過程中通過施工方案的三維模擬，給施工操作人員進行可視化交底，使施工難度降到最低，做到施工前的有的放矢，確保施工質量與安全。針對施工方案清單中要求，我們將針對每一個施工方案的特點進行施工模擬，地下室機房施工模擬案例如下：

9）碰撞檢查

在傳統施工中，建筑專業、結構專業、設備水暖電專業、裝修等各個專業分開設計，導致圖紙中平立剖之間、建筑圖和結構圖之間、安裝與土建之間及安裝與安裝之間的沖突問題數不勝數。通過三維模型，在虛擬的三維環境下方便發現設計中的沖突問題。

模型整合后，進行各專業碰撞檢測，包括建筑、結構、暖通、給排水、消防、強電、弱電、幕墻等，并形成檢測報告。

各專業協調檢查

10）基槽及場地布置

通過BIM技術解決現場施工場地平面布置問題，解決現場場地劃分問題，按施工圖紙規劃出施工平面布置圖，搭建各種臨時設施；按安全文明施工方案的要求進行修整和裝飾；臨時施工用水、用電、道路按施工要求標準完成；為使現場使用合理，施工平面布置應有條理，盡量減少占用施工用地，使平面布置緊湊合理，同時做到場容整齊清潔，道路暢通，符合防火安全及文明施工的要求。施工過程中避免多個工種在同一場地，同一區域進行施工而相互牽制、相互干擾。施工現場設專人負責管理，使各項材料、機具等按已審定的現場施工平面布置圖的位置推放。

在Navisworks中對現場塔吊的定位和運行路線，規劃堆場，合理的規劃垂直運輸；合理規劃施工道路，施工組織更加有序，避開安全隱患。

11）BIM模型的更新及維護

施工階段BIM模型根據現場進行更新，在施工階段基于BIM的變更管理滿足以下要求：

現場設計變更，應由應由設計單位進行審核設計變更，依據設計變更內容，BIM團隊進行模型更新，變更完成后，利用BIM模型生成或記錄變更信息，確保變更圖紙和模型一致；

12）竣工模型提交

專業階段施工完成后，總包單位匯總并依照BIM竣工模型交付標準整合各分包的BIM模型。在ProjectWise平臺提交。

總包單位將各專業模型合成并依照交付標準匯總為綜合竣工模型，與竣工圖同步交付，竣工模型上傳到ProjectWise平臺。
