項目概況

廣州瀝滘污水處理廠三期工程，位于廣州市海珠區小洲村，該工程采用全地埋方式布置，其中地上部分為附屬建筑物及景觀綠化，地下為水處理構筑物，總服務面積達115.5平方公里，服務群眾達350萬。

建設計劃日處理污水70萬噸，尾水水質按國家一級A標準執行，是廣州市實現“河暢水清”環保目標的重要一環。

BIM技術應用背景

本工程構建筑物、綜合管線、地上交通全部集中設計在地下箱體內，結構復雜，超大深基坑結構影響構筑物的范圍大，地下與地上的管線密集，重大危險源多，組織協調難，為更好進行施工管理，借助BIM技術、智慧化等手段，優化施工組織，合理指導施工。

項目視頻

視頻全長11分08秒，本視頻為匯報動畫，由我司動畫部門制作。我司動畫部成立10多年，制作項目動畫多達兩百個，包括報獎動畫、投標動畫、施工進度模擬動畫、漫游模擬動畫、施工方案模擬動畫、施工安全交底動畫、施工工藝模擬動畫、設計匯報視頻、企業宣傳片、商業宣傳片等。

BIM技術具體應用

1.BIM技術建模標準

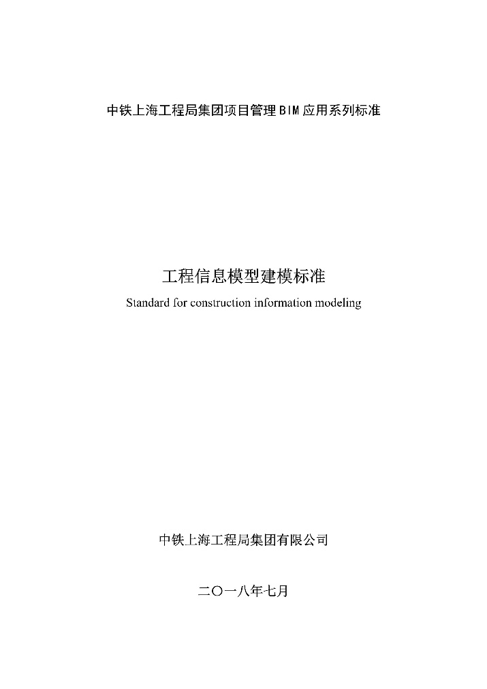

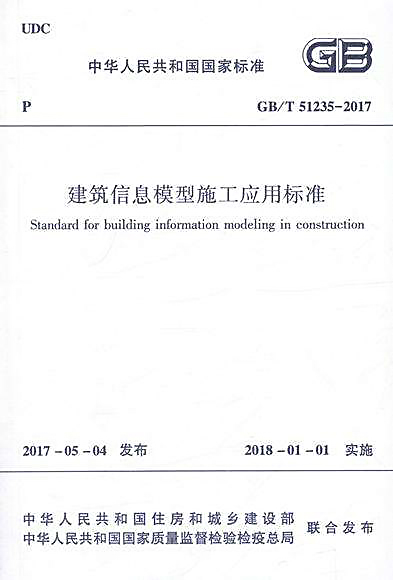

根據《建筑信息模型應用標準》、《建筑信息模型應用統一標準》、《中鐵上海工程局集團有限公司企業BIM模型建立標準》在建模前定下建模標準，保障模型創建的準確性。建立了企業的BIM模型標準，技術人員遵循統一標準進行建筑、結構、機電等專業進行模型設計，統一快捷。

2.智慧工地平臺應用

在臨建設施上，采用全景技術對裝飾裝修進行展示，技術成果直接輸出為網頁鏈接形式，能輕松直觀的了解設計意圖，做出決策。

3. 三維場地建模

場地布設的空間受限，設施復雜，區域交叉和碰撞多，結構復雜，管線密集，施工現場布置14臺塔吊，部分單體結構過于復雜，二維圖紙上無法準確確認塔吊安裝是否與結構會相沖突，除此之外，存在大量碰撞及施工方案存在問題需要調整，進行三維模型設計，解決碰撞關系，優化施工方案，輔助參數化設計塔吊的變化，達到合理布設。

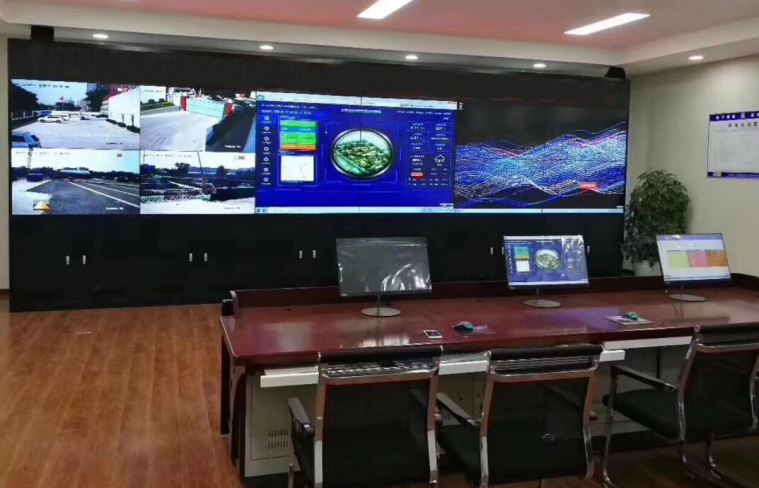

4.智慧工地

將感應器植入到建筑、機械、人員穿戴設施、場地進出關口等各類物體中，實現工程管理干系人與施工現場的整合，實現工程可視化智能管理，提高工程管理信息化水平。

5.結構建模

按照設計施工圖進行建模，形象展示出箱體內部的復雜結構，提高技術員的識圖能力，方便現場管理，降低因辨識結構的錯誤導致的二次施工，提升施工質量。

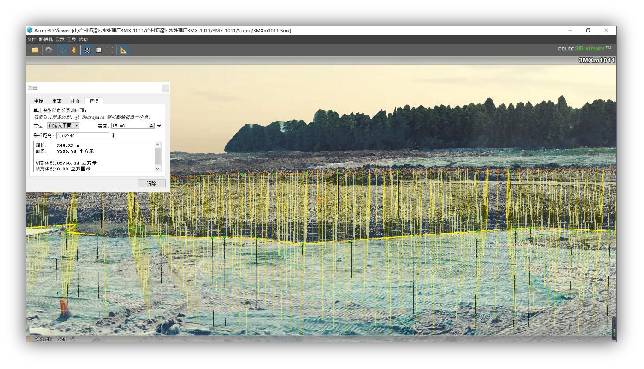

6.無人機傾斜攝影測量

基于無人機傾斜攝影測量技術，高效快速獲取施工范圍的地形空間數據信息，利用航攝像片建立實景模型，全方位的展示施工形象。

實景模型具有可量測、可修改、可編輯、高精度等特點，便于設計應用。

7. 專業族庫設計

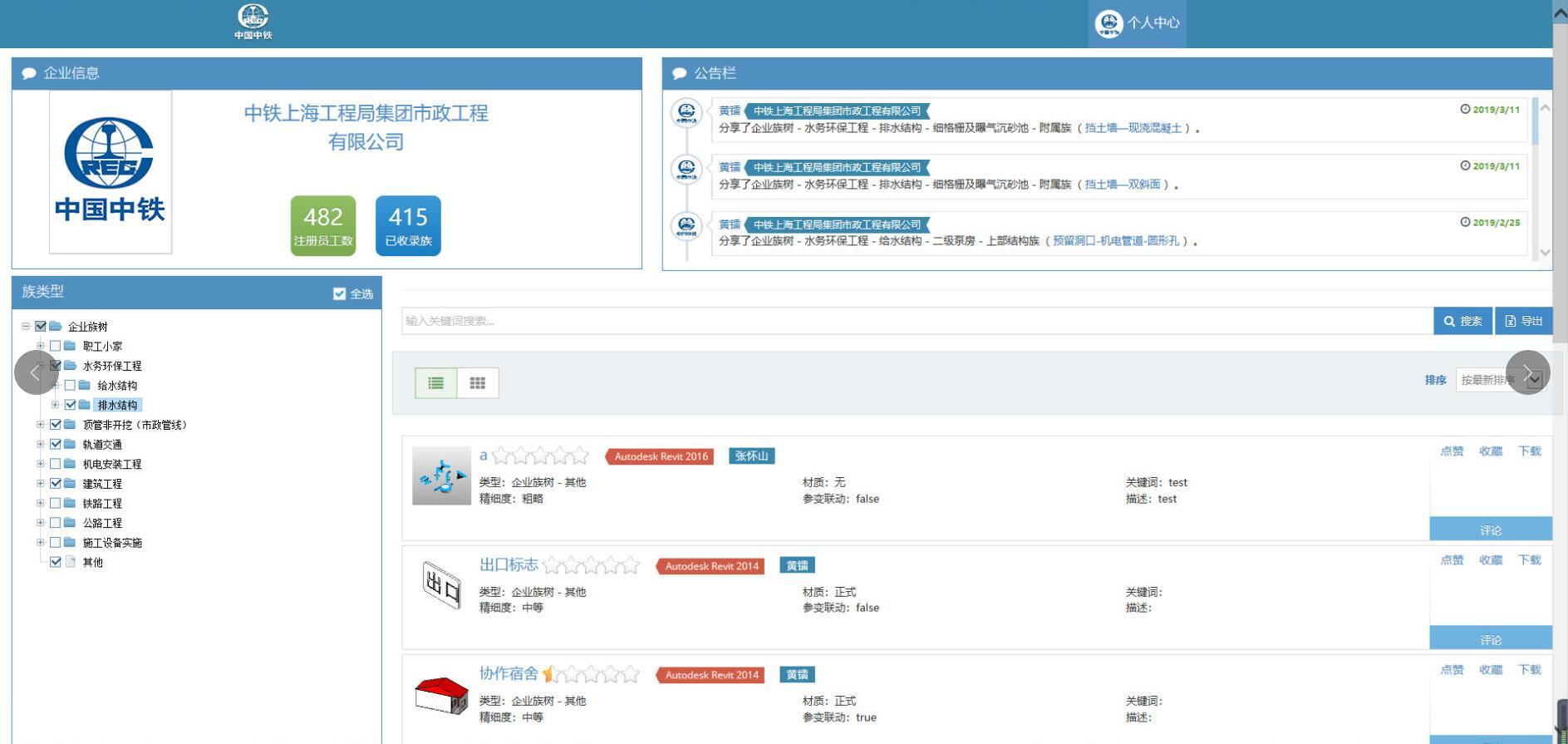

BIM構件庫云服務管理平臺，分專業工程收錄了企業員工設計的構件組，具有分享、查詢、上傳、下載、收藏、評論等功能。

可在族信息界面對每個族進行直接操作，解決現場技術人員建模難的問題。

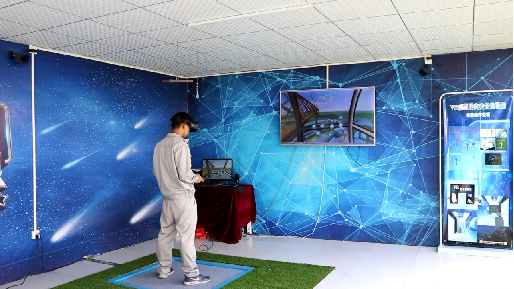

8.VR技術應用

項目現場引進VR技術讓體驗者對施工結構有直觀感受，讓生產人員身臨其境地熟悉結構，加強對施工結構的理解，提高安全施工意識。

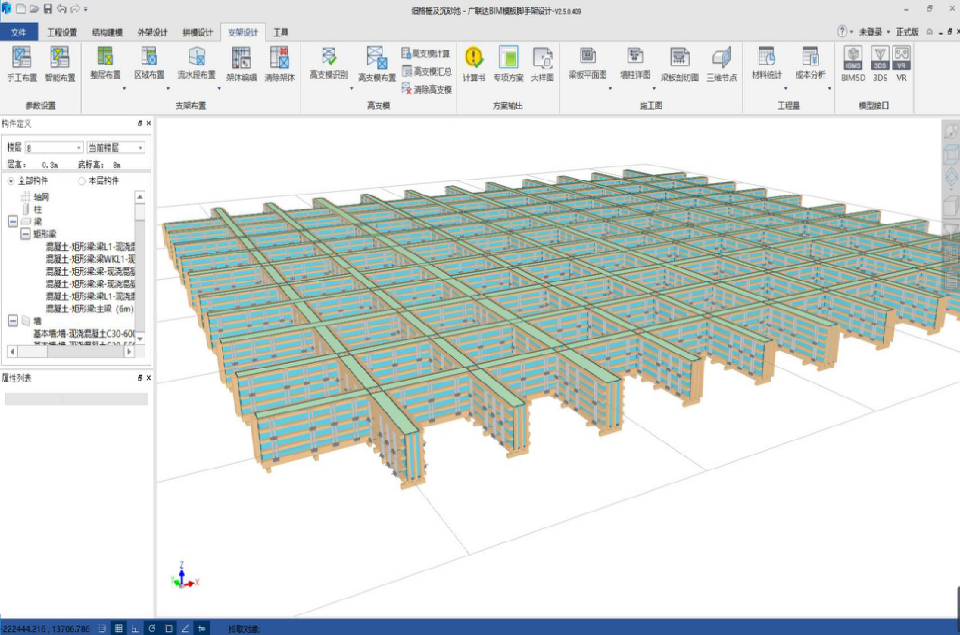

9.基于BIM模型的模架設計

模型導入模板腳手架設計軟件，軟件自動生成計算書、輸出施工詳圖、一鍵識別高支模并生成危險性判斷計算書、大幅提升現場技術人員專項方案編制的效率和水平。

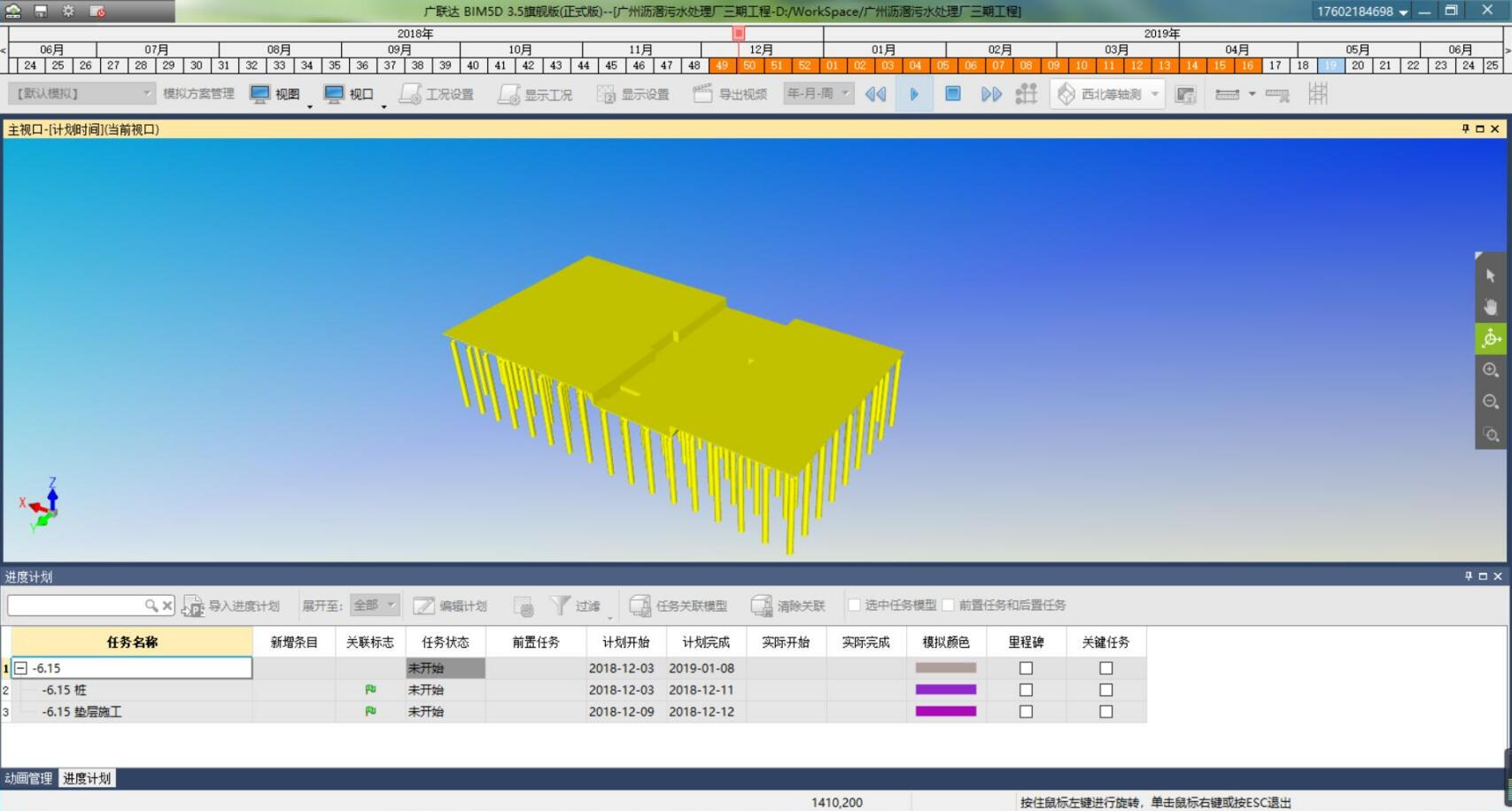

10.施工進度模擬

模型關聯進度計劃，實現5D施工模擬，可以直觀反映整個建筑的施工過程。

合理安排施工計劃，精確掌握施工進度，優化使用施工資源，對整個工程的施工進度，資源和質量進行統一管理和控制，提質增效。

11.成本分析

采用BIM5D軟件提取工程量，任意提取工程量，便于快速準確提供對內、對外計量數據，在經濟成本分析上，能夠及時做出成本動態分析。

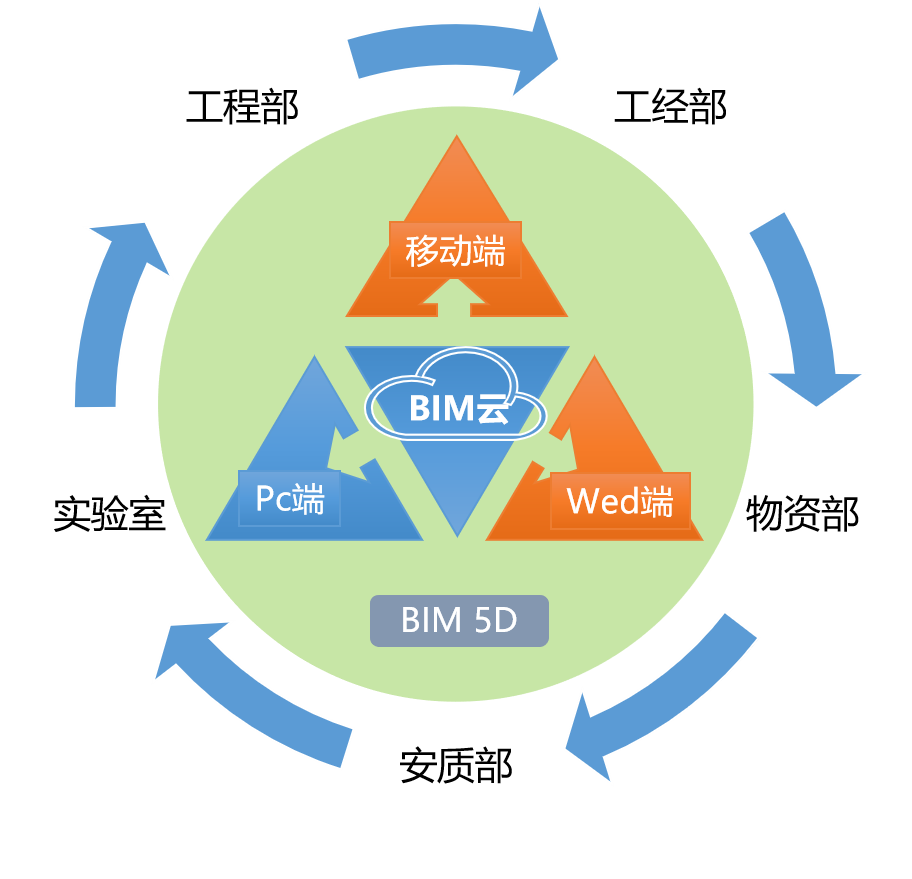

12.BIM5D協同管理平臺

管理平臺以BIM平臺為核心，集成結構，建筑、機電等各專業模型，同時關聯施工過程中的進度、合同、成本，質量、安全、圖紙，物料等信息。

通過手機、PC和WED，三端協同實現信息共享，將施工現場發現的安全、質量等問題，通過手機端拍照、錄像、語音記錄的方式上傳至云端，通知相關責任人，整改狀態實時上傳，全過程記錄，實現質量的閉環管理。

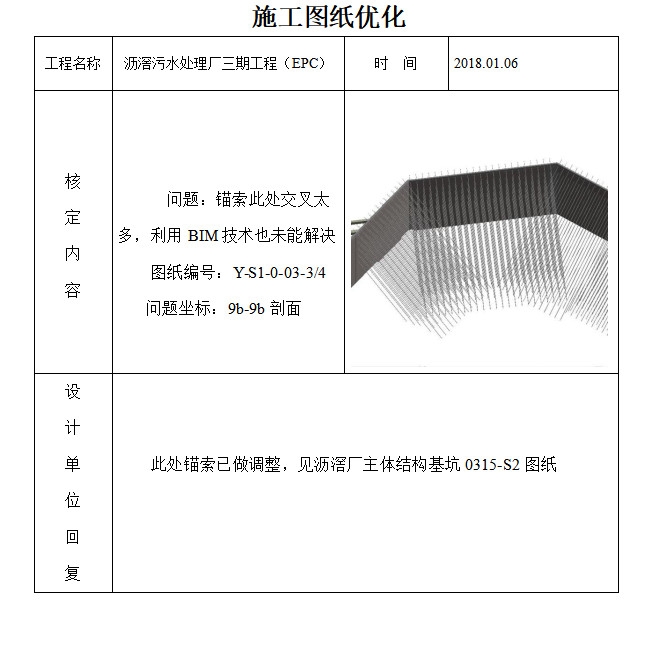

13.施工圖的深化設計

基于圖紙建立的三維模型，可直觀反映圖紙的錯、漏等問題，本工程中共完成結構優化26項，預計節省46萬，通過基于模型的圖紙會審，完成施工變更、設計方案調整。

14.鋼筋建模技術應用

使用鋼筋建模軟件進行三維配筋，一鍵導出工程量及大樣圖，對復雜鋼筋節點進行三維技術交底，快速直觀的指導現場施工，解決了鋼筋辨識難、下料難、算量難的問題。

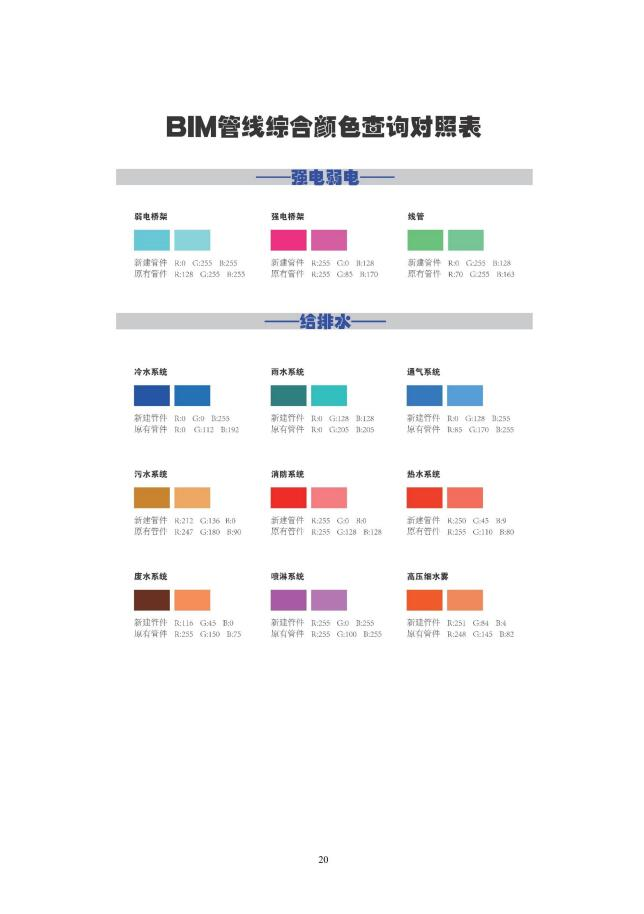

15.機電建模技術應用

按照?qǐng)D紙創建各機電專業模型，優化各專業間排布，并及時反饋給設計院，通過BIM技術進行碰撞檢測共發現碰撞52處，避免了二次施工。

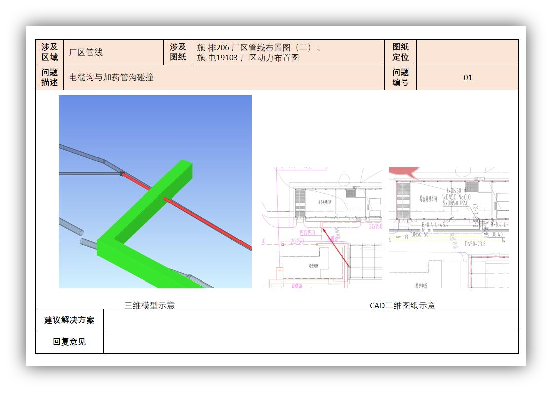

16.碰撞檢查

通過BIM模型，對施工階段的構建和管線，建筑與結構，結構與管線等進行碰撞檢查，找出施工中不合理的地方及時調整。

本工程應碰撞多達30多處， 早發現，早解決，提升了施工效率。

17.施工動畫模擬

本工程通過視頻預先演示施工現場的現有條件，將錨索施工順序以及其復雜的工藝形象展現在動畫中，同時也協助項目管理者管理現場的施工進度控制、施工質量控制，達到節約成本，減少工期的目的。
