無人機航測助力文物古跡數字化

懸空寺位于山西省大同市渾源縣恒山金龍峽西側翠屏峰的峭壁間，以如臨深淵的險峻而著稱，2010年入選《時代周刊》世界岌岌可危十大建筑。近日，艾三維技術為懸空寺建立高精度實景三維模型，為文物古跡數字化提供技術支持，進而推動文物的研究、分析及保護。

項目主要采用了“由粗到細”的影像采集策略，包括用精靈Phantom4RTK拍攝少量影像，大疆智圖建立測量區域的粗略模型，在粗略模型上進行三維航線規劃，精靈Phantom4RTK自動貼近飛行，將精細飛行后的730張照片導入大疆智圖進行三維重建。

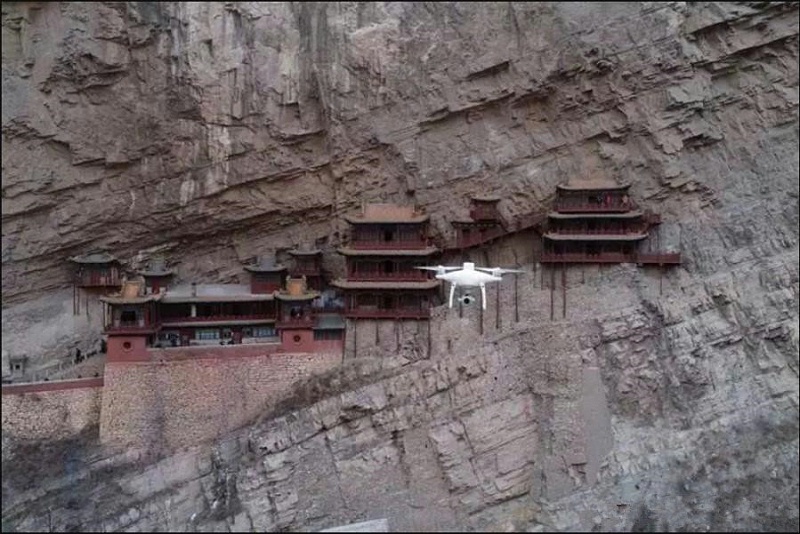

無人機立面近景影像采集

整座寺廟呈“一院兩樓”般布局，總長約32米，樓閣殿宇40間，構件變化繁多，建模工作量巨大。6個小時內完成了730張影像的高精度三維重建。整個建模過程全自動，無需人為再進行參數調整。懸空寺布局極為緊湊，六座殿閣相互交叉，棧道飛架，虛實相生，空間層次豐富。大疆智圖重建的高精度三維模型精準還原了建筑內的錯落變化，大到滑坡，小至建筑內的一根木頭斷裂，皆可清晰重現。

當工作人員在三維模型上點擊目標部位，便可以輕松測量出對應的坐標、距離、面積和體積，將原本只能由人工定性描述的問題數據化。在模型上發現受破壞或腐蝕的部位，還可進行標注并導出，為針對性的修復提供依據。
