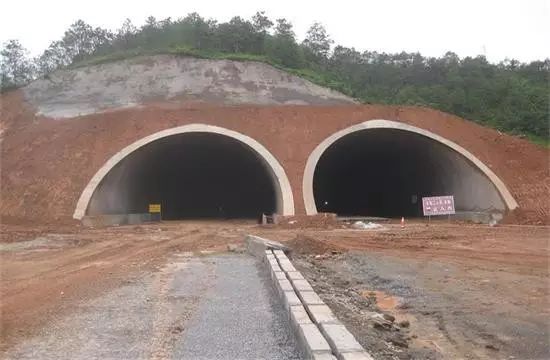

山區隧道地質通常具有形成原因多樣、地質構造復雜等特點，對BIM工程師進行地質建模提出了較高的要求，如何能夠?qū)υ擃惖刭|(zhì)模型進行快速建模，提高建模效率呢，我們依托于CivilStationDesigner總結了以下方法，以饗讀者。

第一步：搜集整理資料

包括：地質縱斷面圖(沿路線)、通過PowerCivil創建的路線模型、地形模型，對地質縱斷面圖中的線條進行適當人工修正(比如裁剪過長的線段，或者延伸不夠長的線段，以使圖形準確)；

第二步：整理地質縱斷面圖中圖元的圖層。

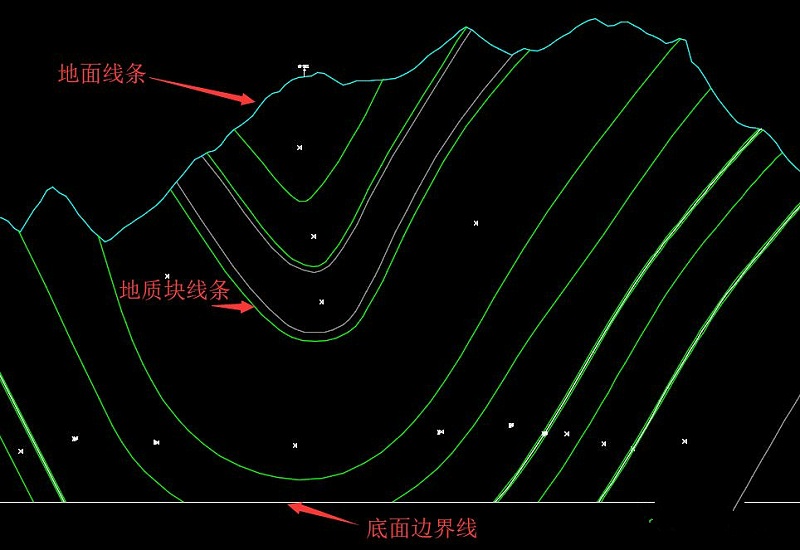

將“地面線條、地質塊線條、底層邊界線”這三類線條的圖層分別設為“dmx、dzx、dx”（該步驟可以在CAD中進行，也可以在CivilStationDesigner中進行）；

第三步：新建dgn文件

將上述縱斷面參考進來

第四步：綜合地質分層

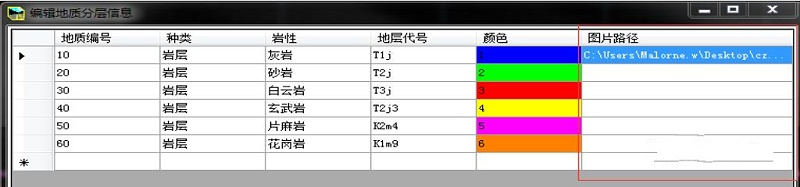

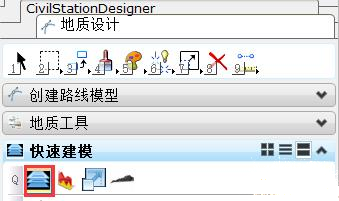

點擊“CivilStationDesigner-地質設計”中的“編輯綜合地質分層信息”按鈕，輸入本項目的地層編號、種類、巖性、地層代號、顏色、圖片路徑信息(其中，圖片路徑指向的圖片將會被貼到我們的地質模型上，小伙伴們一定要選擇好看的圖片哦)。

第五步：地質縱斷面圖分區。

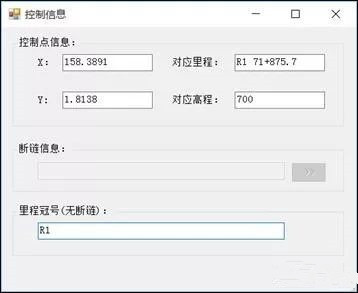

本步驟將會對地質縱斷面圖進行切割編號(沿路線延伸方向進行地質分區，然后對每個分區內的地質塊進行編號)。具體步驟如下：（1）框選一個地質縱斷面圖；（2）點擊“地質斷面圖分區”按鈕；（3）輸入“縱斷面圖編號、剖面位置、對應剖面、橫縱比例、控制信息”等(可在圖形上任選一個點，獲得其相對于當前縱斷面的控制信息(x、y、里程、高程))。

第六步：交互匹配地質分區與地質塊。

點擊該按鈕后，分別輸入“縱斷面編號”，點擊“自動匹配”，然后對地質體編號的匹配信息進行檢驗，保證每行的地質塊編號屬于同一個地質體，然后輸入每行對應的地層編號。上述操作完成后，點擊“保存”。

第七步：創建地質模型。

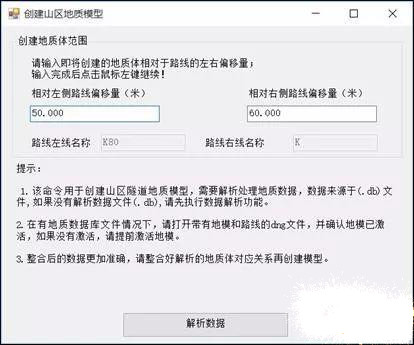

點擊該按鈕后，根據提示選擇路線(如果是雙線需要選擇左右線)，輸入創建模型的約束信息，選擇上述“第三步”dgn文件同目錄下的同名.db文件，創建地質模型。

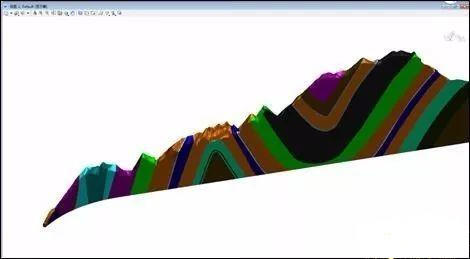

然后小伙伴們就可以看到地質模型的動態創建過程了。

如何創建帶有真實材質的地質模型，需要進行一些設置，我們會在下一次進行詳細講解。
