實景建模是什么?今天我就跟大家介紹一下實景建模技術。

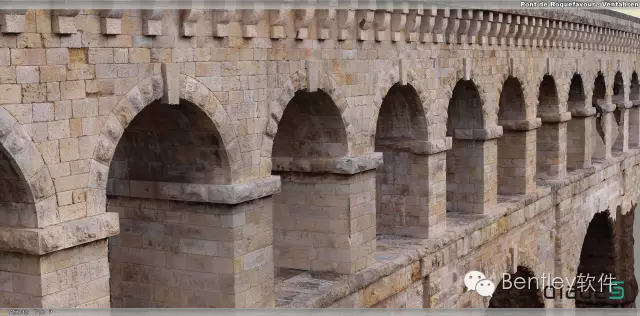

實景建模技術主要通過Bentley ContextCapture 軟件來實現的。ContextCapture軟件原理是分析從不同視點拍攝的幾個照片的靜態對象，并以自動檢測對應于一個相同的物理點像素，通過連續拍攝且有70%的重疊率的相鄰兩張照片自動生成高分辨率的三維模型。如雕塑、文物、街景、城市整體模型等都可以通過ContextCapture來實現。

ContextCapture實景建模軟件可以快速為各種類型的基礎設施項目生成最具挑戰性的反應現實環境的三維模型。而這一切，都源自您拍攝的普通照片。不需要昂貴的專業化設備，您就能快速創建細節豐富的三維實景模型，并使用這些模型在項目的整個生命周期內為設計、施工和運營決策提供精確的現實環境背景。

實景建模應用范圍

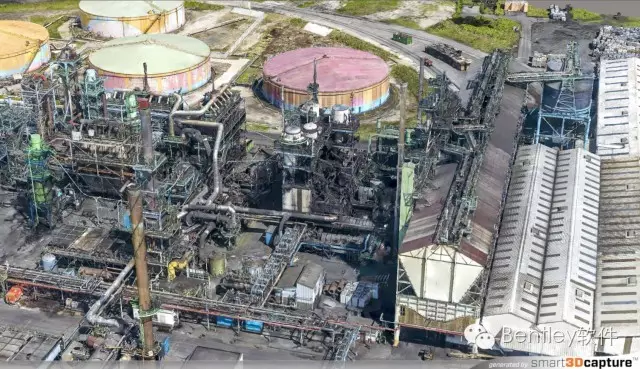

1、基礎設施：使用旋翼無人機攜帶3600萬像素數碼相機拍照171張， 單節點計算2小時，生成模型分辨率2公分。

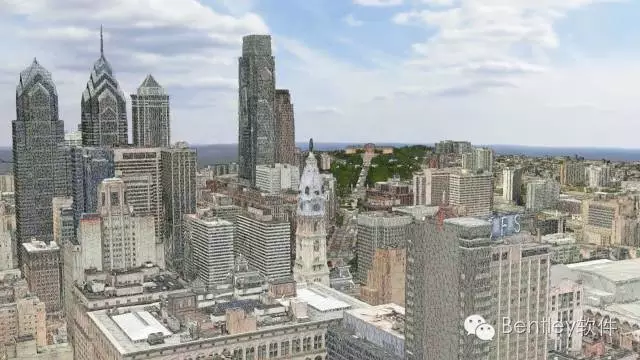

2、城市建模： 使用大飛機專業相機拍照200張照片，照片像素為8000萬像素或上億像素，模型分辨率7CM。

3、立交橋結構建模： 使用直升機拍照250張 ，照片像素為2100 萬像素，模型分辨率3公分，單個計算機工作4個小時生成模型。

(ContextCapture軟件是對靜止物體建模，對運動物體有自動過濾功能。)

4、逆向工程：地面拍攝150張照片，單個計算機計算工作2小時，生成模型分辨率 5毫米。

此外，實景建模也可用于規劃建設項目、道路狀況建模以完成對道路狀況的檢測、地下管線建模以完成對地下管線的檢測和維修，還可以用于礦山的體積測量，可以測量山體表面積、體積、長度、經緯度高程等。

三維建模軟件哪個好？

一、ContextCapture Center三維實景建模軟件介紹

ContextCapture Center三維實景建模軟件介紹可以快速為各種類型的基礎設施項目生成最大尺寸、最具挑戰性的現狀三維模型，包括源自任何數碼照片的與整個城市同樣大小的規模，還支持最精密復雜的航空相機系統和 UAV 采集系統。不需要昂貴的專業化設備，您就能快速創建細節豐富的三維實景模型，并使用這些模型在項目的整個生命周期內為設計、施工和運營決策提供精確的現實環境背景。

您不必在專業采集設備和相關培訓方面投入很多時間和成本，就能經濟實惠地開發精確的實景網格。您可以使用普通相機所拍攝的照片輕松生成三維模型，獲得精細的細節、銳利的邊緣和幾何精度。

您可以信心十足地用較短時間可靠地交付任何尺寸或分辨率的模型，而不必擔心軟件限制方面的風險。您可以創建幾乎任何尺寸和/或精度的高精度模型，最大可達到整座城市的規模，由于支持多臺計算機并行處理，速度比之前快很多。

您可以訪問并共享這些細節豐富的現狀實景網格，并將它們用在任何 CAD 或 GIS 工作流中。您可以輕松地不斷共享多種格式的信息，并且可在桌面和移動設備上使用和訪問這些信息，包括在 MicroStation 內原生使用它們。您甚至可以利用軟件開發工具包來創建自定義的解決方案以滿足您獨特的組織需要。

要瀏覽這些 ContextCapture 模型，可在臺式計算機中點擊鼠標中鍵進行旋轉，點擊鼠標右鍵進行平移，滾動滑輪或點擊左鍵進行縮放。在觸屏設備中，可以簡單地捏合并轉動進行旋轉，通過捏合進行縮放。窗口右上角的菜單中還提供了用于測量和顯示樣式的其他命令。

二、ContextCapture Center三維實景建模軟件功能介紹

使用來自于不同相機和傳感器的圖像：使用各種各樣的相機，從智能手機到專業化的高空或地面多向采集系統。利用各種可以獲得的圖像格式和元數據來制作三維模型。

創建動畫、視頻和漫游場景：通過呈現任何大小的快照，生成高分辨率的平剖圖和透視圖。使用輸出標尺、刻度和定位來設置圖像大小和刻度，以便能夠準確重復利用。充分利用基于時間的、直觀逼真的漫游場景和對象動畫系統，輕松快速地生成電影。

創建高保真圖像使用高度逼真的影像：支持精確的制圖和工程設計。將幾乎任何格式的影像和投影組合在一起。

創建可擴展的地形模型：使用和顯示大型可擴展地形模型，提高大型數據集的投資回報。以多種模式顯示可擴展的地形模型，例如，帶陰影的平滑著色、坡向角、立面圖、斜坡和等高線等等。使用 DGN 文件、點云數據等源數據同步地形模型。

采用可擴展的計算能力可以使用臺式計算機和群集處理設備的最新計算系統，利用 GPU 計算、多核計算、高級光束法區域網平差、拼接機制、任務排隊和監控、網格計算和超大型項目管理功能，加快生產速度。

生成二維和三維 GIS 模型使用一系列完整的地理數據類型(其中包括真實正射影像、點云、柵格數字高程模型和 Esri I3S格式)，生成準確的地理參考三維模型。包含 SRS 數據庫接口，可確保與您選擇的 GIS 解決方案的數據互用性。

生成三維 CAD 模型通過使用一系列傳統的 CAD 格式，包括STL、OBJ或FBX、點云格式生成三維模型。以及創新的多分辨率網格，例如 Bentley 開放 3MX 來確保您的模型可在建模環境中訪問。

集成數據來自許多來源和現實的網格通過將附加數據附加到網格的特定部分，提供隨后基于相關聯的數據搜索和可視化網格區域的能力，來豐富現實網格與諸如地理空間信息的附加數據。

整合位置數據利用地面控制點或者是GPS標簽來生成精確的地理參照模型。能夠使您定位您的項目，并更精確的測量坐標、長度、面積和體積。

測量和分析模型數據通過在三維視圖界面內直接精確地測量距離、體積和表面積，節省獲取準確答案所需的時間。

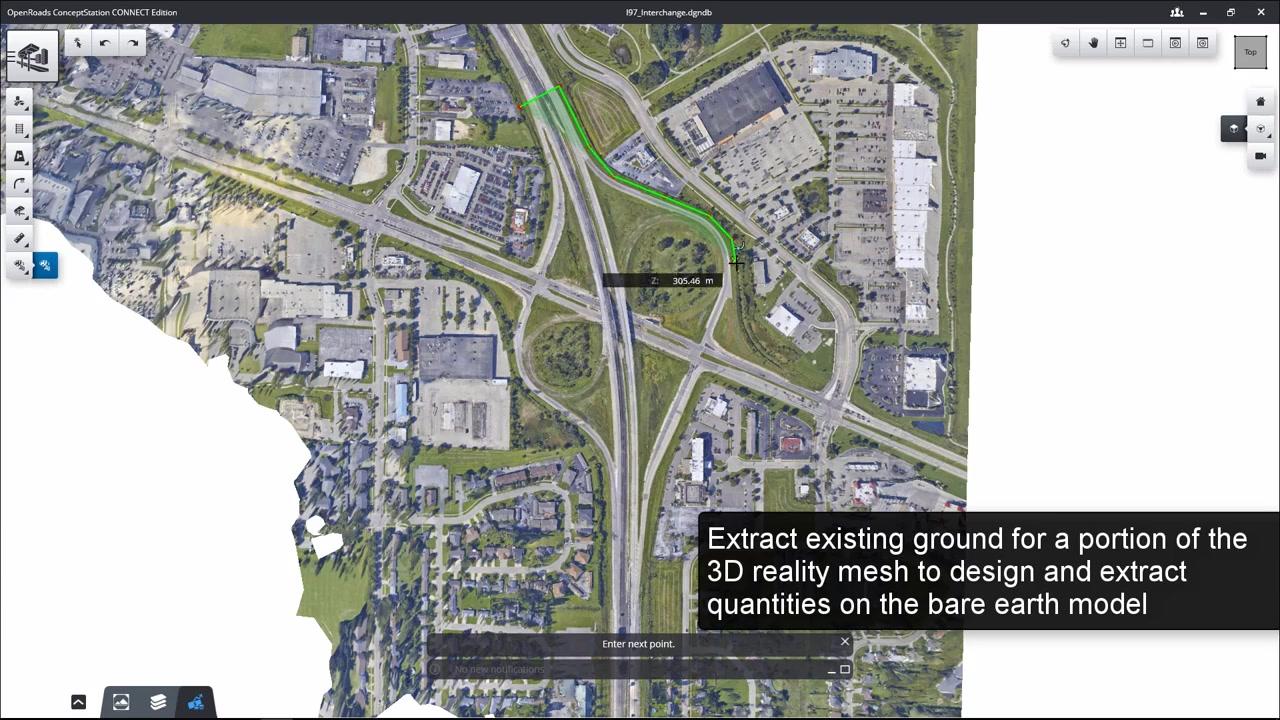

幾何模型源于實景建模數據從現實網格和點云中提取斷裂線、漆線、表面、位面、柱面及柱面中心線。有效的剪輯和截斷點云和現實網格，以精簡矢量提取。

執行自動空中三角測量和三維重建通過自動識別每張相片的相對位置和方向，充分校準所有圖像。利用自動三維重建、紋理映射以及對捆綁關系和重建約束的重新處理，可確保得到高度精確的模型。

發布和查看支持 Web 的模型生成專門為 Web 發布而優化且可使用免費插件 Web 查看器進行查看的任何大小的模型。這允許實時在 Web 上共享并以可視化方式呈現三維模型。

可視化、操作和編輯現實建模數據可視化和編輯數十億點點云，更改其分類，顏色，刪除或編輯點。 操縱現實網格和可擴展地形模型與數億個三角瓦片。 導入，潤飾和導出眾多格式的網格。
