配筋是指為增強混凝土承載力而在混凝土中設置鋼筋并進行設計、加工、配置的作業過程。

在工業建筑領域，針對鋼筋混凝土結構的配筋是一項非常復雜而且費時的工作。對于工業建筑中的大面積塊體結構，其鋼筋一般沿著表面布置，采用常規手段可實現其配筋要求。但對于建筑結構中的構件(柱、梁等)，由于其鋼筋并不完全按照結構表面進行布置，按照現有的方法進行配筋效率比較低。



近年來，隨著三維設計技術的不斷發展，三維配筋設計以其直觀高效準確的優點在工業建筑領域的應用越來越廣泛。

為了讓快速解決配筋問題，本文提出了兩種三維配筋方式，讓大家可以根據需求，選擇最為合適的。

三維筋方式1

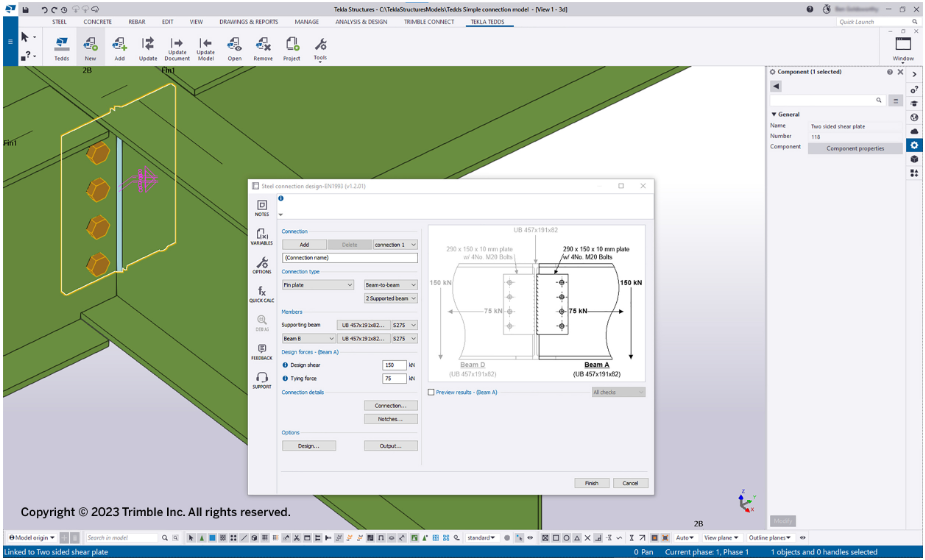

Tekla Structures是面向施工、結構和土木工程行業的專業BIM深化設計軟件。其特有的基于模型的建筑系統可以精確的設計和創建出任意尺寸的、復雜的剛結構三維模型，并且模型中包含加工制造以及安裝時所需的一切信息。



Tekla配筋的優勢

Tekla是最先進的鋼筋深化設計和鋼筋混凝土施工管理BIM軟件，可以簡單直觀而且非常精確地對鋼筋建模。通過Tekla，您可以高效地交流、協調和傳遞信息，從而提高鋼筋混凝土結構的鋼筋裝配和施工效率。

使用Tekla軟件，您可以細化3D中的任何鋼筋結構，自動獲得軟件編號，并直接從模型生成所有文檔。通過使用Tekla自動化鋼筋深化流程，您可以防止圖紙、文檔和協調錯誤的發生，節省時間并及時同步項目中的變更。利用Tekla，您還可以根據您的流程需求高效地查找、使用、輸出報告和傳遞信息，并提高鋼筋制造和施工現場的效率和質量。

軟件詳情：Tekla Structures鋼結構詳圖設計軟件

三維配筋方式2

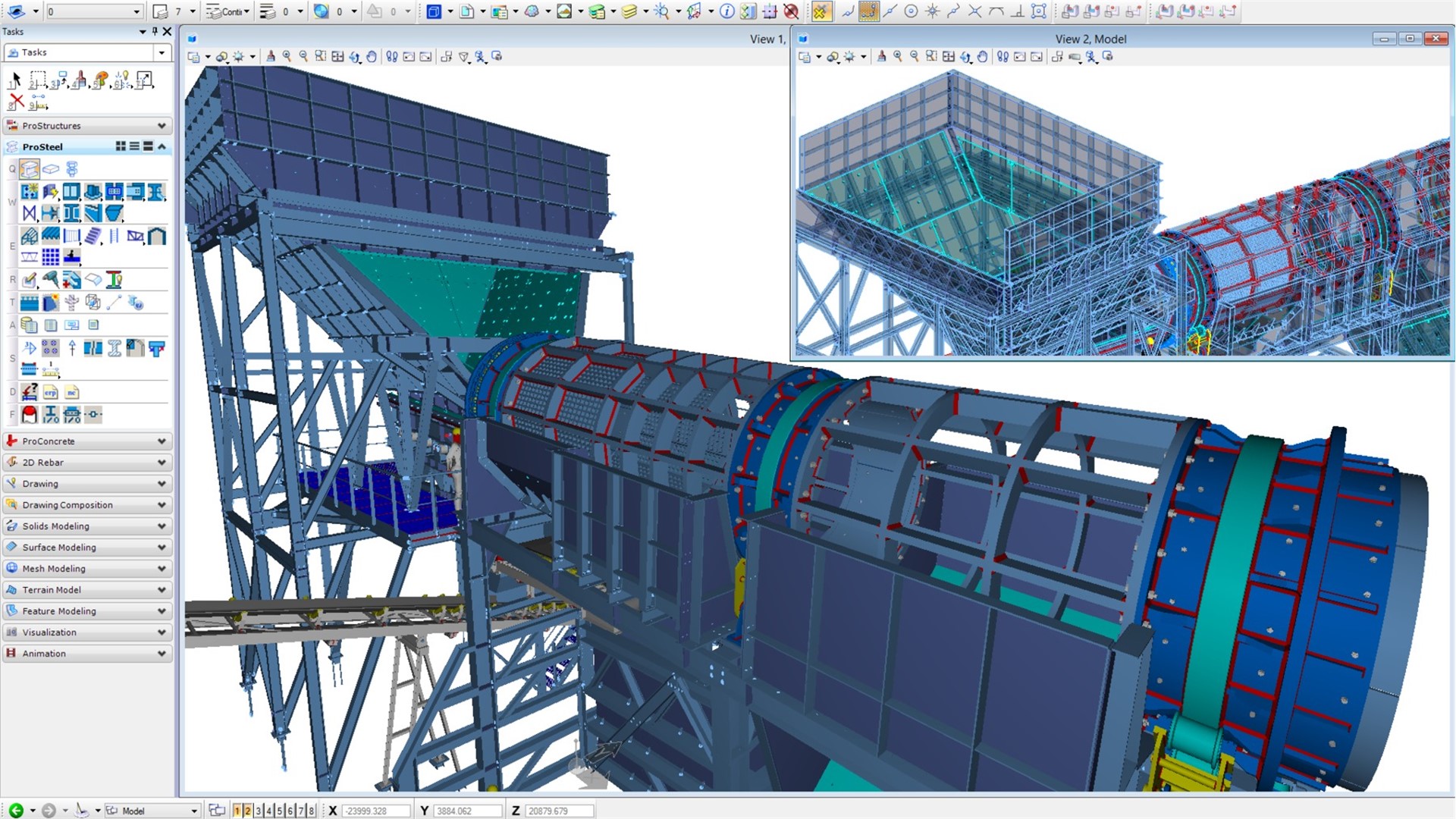

鋼結構和混凝土設計軟件ProStructures能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表。



ProStructures功能優勢

1.鋼筋混凝土詳細設計和制表

生成鋼筋放置工程圖，包括截面圖、平面圖、詳圖、鋼筋彎曲表、材料統計和梁/柱/基腳鋼筋表，這些全部以三維模型為基礎。所有鋼筋表和工程圖均可進行自定義，以滿足您公司混凝土項目的標準。

2.為參數結構建模

為結構構件（比如梁、柱、支架、鋼結構連接、基礎、地基和鋼筋）建模。在梁和柱之間使用鋼結構連接，自動更新尺寸變化。構件類型也可以用到參數化組件（比如樓梯、梯架和扶手）中。

3.為鋼筋混凝土建模

為各種形狀的鋼筋混凝土建模，如混凝土梁、柱、板、墻、擴展基腳和連續基腳，全部使用參數化方式進行操作?；炷列螤钊缬凶兓?，鋼筋會自動調整。使用直觀的命令為復雜的鋼筋混凝土形狀建模，包括曲線、斜面或非正交形狀。

4.生成鋼鐵制造工程圖

為三維模型中的每個型鋼、鋼結構結點和鋼結構板件生成工程圖。輕松創建綜合的單部件工程圖，包括尺寸、注釋、標簽和部件清單。定制工程圖以符合公司所有結構鋼項目的標準。根據三維模型的更改自動更新所有過時的工程圖。

5.生成結構混凝土詳圖

生成鋼筋放置工程圖，包括三維模型中的截面圖、平面圖和詳圖?？焖賱?chuàng)建鋼筋詳圖，包括自動鋼筋標記、尺寸和注釋。自定義全部工程圖，確保所有鋼筋混凝土項目均符合您公司的標準。根據三維模型的更改自動更新工程圖。

6.生成結構施工文檔

生成施工文檔（如平面圖、剖面圖和詳圖），這些全部與三維模型自動關聯。對三維模型所作的更改會在工程圖中自動更新。使用工程圖中需要重新發布的自動標記來輕松管理模型的更改和修訂。

7.生成結構設計文檔

自動生成結構設計文檔，包括用于傳遞設計意圖的必要平面圖和立面圖。對三維模型所作的更改會在文檔中自動更新。

8.生成結構詳圖

利用在結構模型中建立的設計結果直接生成詳細的二維工程圖。使用軟件中提供的設置自定義工程圖的樣式和格式。

軟件詳情：鋼結構和混凝土設計軟件ProStructures

ProStructures配筋教程申請：


識別上方二維碼，申請三維配筋教學視頻

如果，您有三維配筋項目需求，或?qū)θS配筋軟件ProStructures/Tekla感興趣，有采購需求，歡迎聯系我們：18122393143。
