平時，建模設計師用Revit建好模型后，都會使用NavisworksBIM軟件進行碰撞檢查等優化工作。殊不知，Revit本身也有模型碰撞檢查功能，那么，碰撞檢查軟件Revit和Navisworks區別在哪？

在建模階段，直接使用Revit的碰撞檢查更為方便。比如土建建模時，可進行建筑模型與結構模型之間的協調，來檢查結構與建筑模型之間的協調性；又比如暖通建模時，也可以把建筑、結構和其他機電專業的模型整合進來進行模型之間的協調檢查，發現問題并及時進行修改。

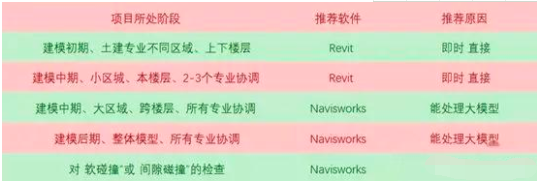

Revit里檢查模型碰撞最大的優勢是：不用導NWC再去檢查，方便快捷，在建模時就可進行，可以即時發現問題進行調整。然而，Revit對整個項目模型進行整體模型整合時，需要消耗電腦的資源較大，如果模型較大就比較困難，這時用Navisworks進行模型整合和碰撞檢查相對有優勢。而且，Navisworks相較于Revit軟件顯得更專業，功能更多些，可以導出比較正式的碰撞報告，里面有構件ID號，位置、圖片等信息，比較直觀方便，修改后還可便于二次檢查。

除此之外，Revit目前版本處理硬碰撞相對容易一點，也就是說模型對象必須是有物理上的碰撞，但工程上的碰撞檢查還不僅限于物理碰撞，“軟碰撞”或稱“間隙碰撞”也屬于碰撞檢查范圍，例如暖通之間的間隙必須滿足安裝和檢修的空間要求，即使物理上沒有碰撞，但間隙不夠也屬于碰撞，對于這種復雜的檢查Navisworks就有絕對的優勢。

另外，BIM哥再為大家獻上Revit進行碰撞檢查的方法，請查收！

第一步：?jiǎn)螕簟皡f(xié)作”選項卡，然后點擊“碰撞檢查”命令，運行碰撞檢查之后會彈出一個碰撞檢查對話框，在對話框中勾選碰撞對象“電纜橋架”和“風管”，單擊確定，運行碰撞檢查。

第二步：運行完碰撞檢查之后，會出現一個沖突報告對話框，我們可以導出為html文件，我們會發現碰撞的對象都對應有個ID號，我們可以通過這個ID號去查找碰撞對象的位置(在對話框中點選該碰撞對象，也可顯示碰撞對象的位置)。

第三步：點擊管理選項卡，選擇“按ID選擇”命令，接著輸入沖突報告對話框中碰撞對象的ID號，我們會發現Revit中碰撞對象會高亮顯示，然后我們就可以對圖元進行修改了。
