一、綜述

近年來BIM技術 得到迅速發展和應用，現已被工程業普遍認為是行業的第二次信息技術革命。BIM技術以三維模型為基礎，建立構筑物在工程全生命周期內的信息模型，即以信息為載體的模型支持構筑物在規劃、設計、施工、運維等各階段的各類活動。BIM模型由于包含了各專業、各階段的信息，并以三維方式展示，因此具有優秀的表現能力，易于優化方案、檢查方案、溝通方案；由于其包含信息的完整性，項目參與人員可以很方便地利用BIM模型進行各類計算、分析和優化等。

BIM技術在建筑業已得到了較為廣泛的應用，其價值得到了一定的認可。“十三五”規劃中也提到了加快數字化轉型進程，并且得到各地方積極響應，如《天津市智慧城市建設“十三五” 規劃》正式獲批。將BIM技術應用到土木交通行業，已成為業內共識的發展趨勢。將BIM技術應用到道路工程領域，將帶來很大的價值：

a)基于實景的三維可視化設計、景觀設計、動態展示以及交通模擬，可以大大優化設計方案，極大方便設計方案的溝通、比選，及時發現設計錯誤，及時檢查各專業設計上的沖突，從而大大提高設計質量，并且可以通過實景模型獲取地形模型以供施工階段道路模型創建；

b)基于協同的全關聯化設計與變更，以線路為基礎的橋梁隧道等結構物的設計，實現道路與線路的關聯修改，實現多專業的協同設計，提升設計效率；

c)基于BIM模型可進行結構物的詳細設計以及精確地計算工程量，可進行三維配筋配束設計，以及提前進行工程造價分析，優化設計施工方案；

d)基于BIM模型可達到從三維到二維圖紙的自動生成，如平面圖、縱斷面圖等，并且模型與圖紙自動關聯，提高效率。

二、Bentley道路工程設計BIM實施方案

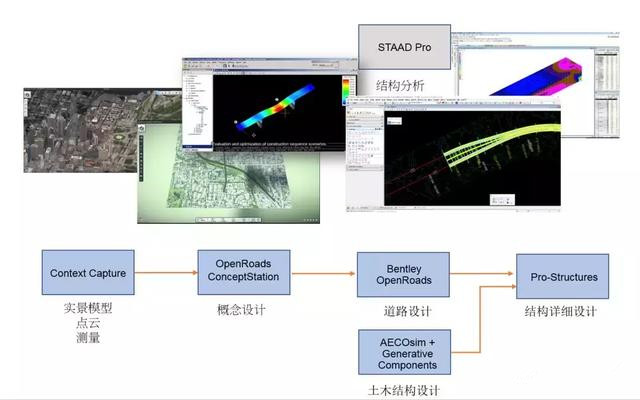

流程圖

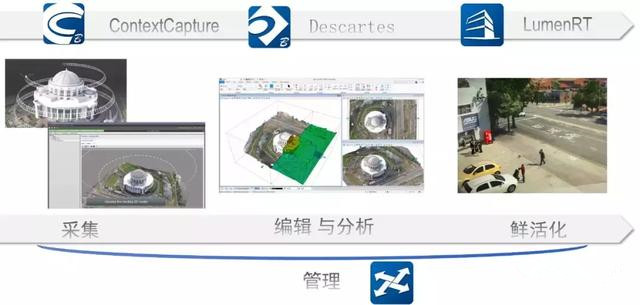

a)實景模型獲取：采用無人機傾斜攝影技術采集地形地貌圖像信息，通過ContextCapture軟件 生成實景地形模型，再通過Descartes進行編輯與分析，最終通過LumenRT鮮活化；

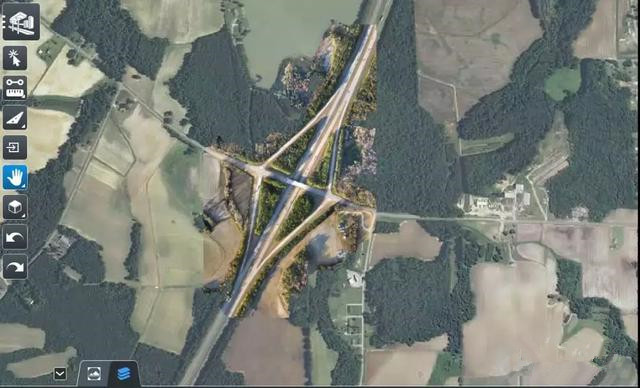

b)概念設計：通過OpenRoads ConceptStation 軟件實現方案階段的概念模型設計，從而做到多方案比選，確定最佳方案，還可用于最終成果概念展示；

1)融合多種專業數據

2)GeoCoordination服務

3)設計和編輯道路、橋梁

4)路面和橋梁模板編輯管理

5)交叉口和匝道設計

6)工程量統計和模型可視化

7)數據對接深化設計

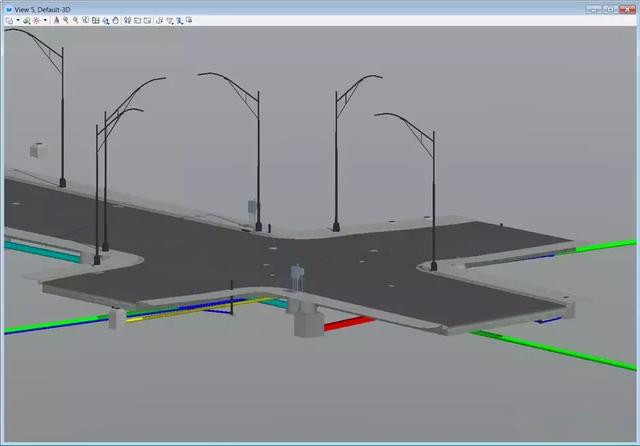

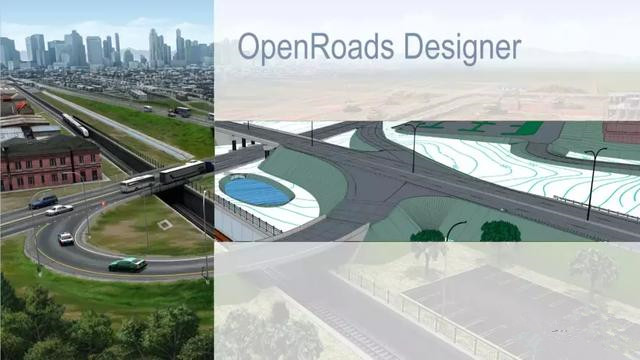

c)道路設計：采用OpenRoads Designer軟件 進行道路設計，包括平面線、縱斷面、橫斷面模板、邊坡、交叉口、路標線、地下管網等一些列施工階段的設計方案：

1)利用現有數據創建地形模型

2)靈活實現平縱設計

3)智能模板

4)土木單元

5)地下管網

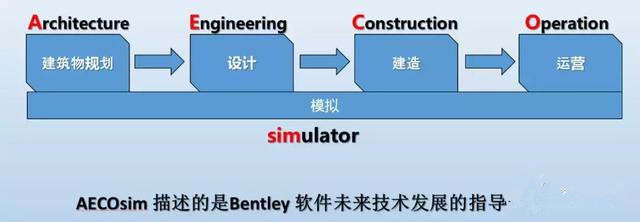

d)附屬結構：利用AECOsim軟件進行道路周圍建筑模型的搭建；

e)結構詳細設計：運用ProStructures 軟件進行鋼結構以及鋼筋建模，ProStructures鋼結構和混凝土設計軟件高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型。ProStructures 可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著三維模型的更改自動更新。

三、結語
