簡單3步，實現三維實景數據的發布和使用。前幾天有朋友問，目前做三維實景 這塊的公司中，功能強大，但操作比較簡單易用的三維平臺有哪些？當時根據我的使用經驗，給他推薦了2款。今天結合一個之前在三維GIS知識星球中分享的視頻，給大家介紹下其中一款----Skyline。

Skyline這款軟件我最早接觸是08年，當時做西氣東輸線路選址的項目，要根據航空影像數據、高程數據制作出預選址的三維場景效果，主要使用TerraBuilder。再疊加另外一個部門生產的數字線劃圖（DLG），使用TerraExplorer Pro展示出線路周邊的要素信息，借助軟件自身提供的功能和二次開發的功能，分析線路的可行性。當時使用的版本還是5.x，目前最新的應該是7.x。如果詳細介紹Skyline的具體操作，可以寫一本厚厚的書，今天重點介紹下他們的場景發布及應用流程，簡單3步即可快速搞定。

1、場景的組織

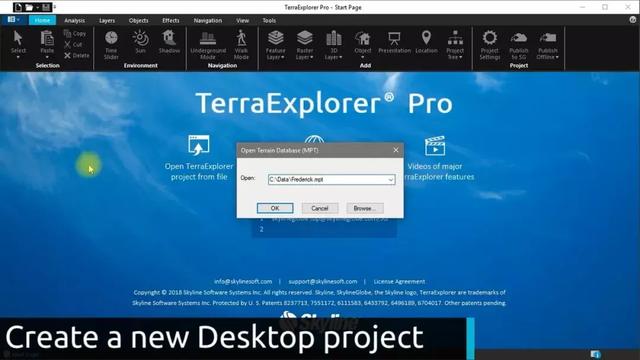

要發布一個工程，首先我們需要先來制作出一個工程來。在TE Pro中，可以通過一個地形數據（mpt）文件來創建工程，至于創建的工程是球面的還是平面的，坐標系是什么樣的，都由這個mpt文件來實現。

工程一旦創建完成了，我們就可以向工程中添加各種各樣的數據了。目前TE Pro中支持N多種矢量數據、影像數據、高程數據、點云數據、傾斜攝影數據等。你可以通過對應的功能菜單進行添加，當然最簡單的方法是直接拖拽。

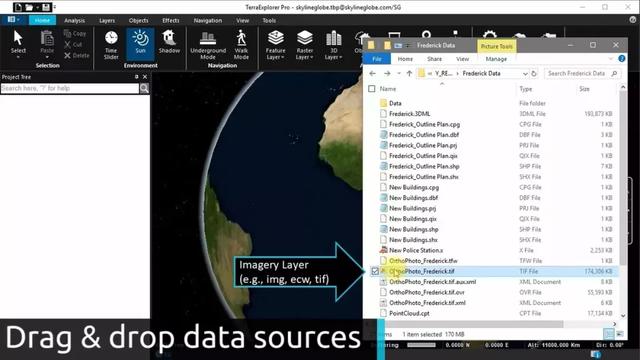

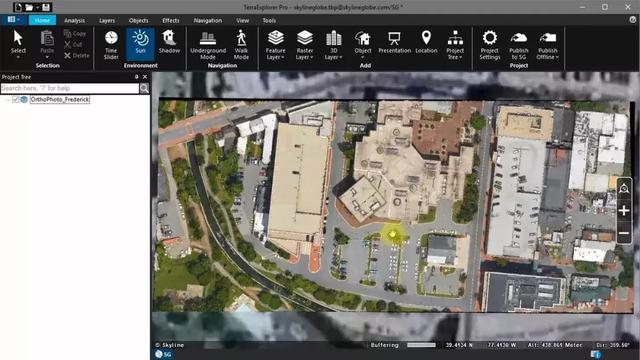

比如我們先拖拽一個影像數據進來看看效果。

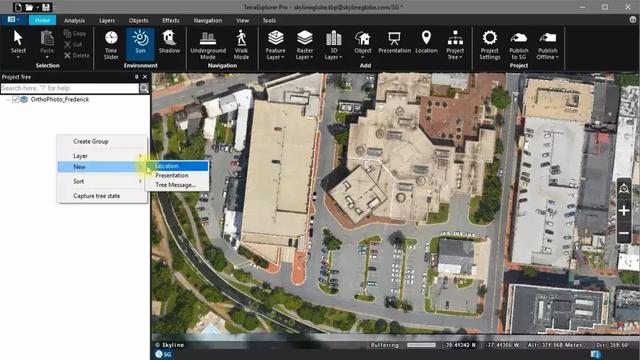

為了后續可以快速定位數據，可以為當前的相機視角創建一個定位（Location）。

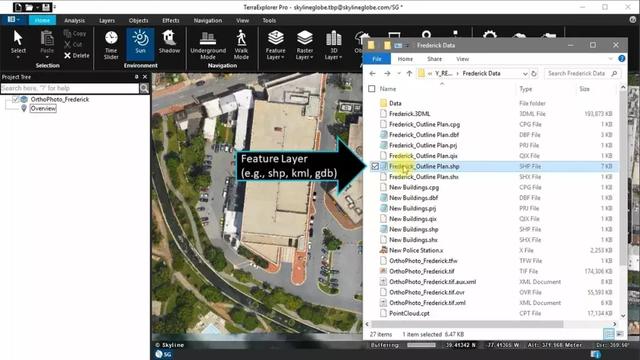

接下來我們再添加一個矢量數據，還是直接拖拽進去即可。

為了演示方便，這個數據剛好和影像進行匹配，不過有個區域故意沒有繪制，用來演示后續功能。

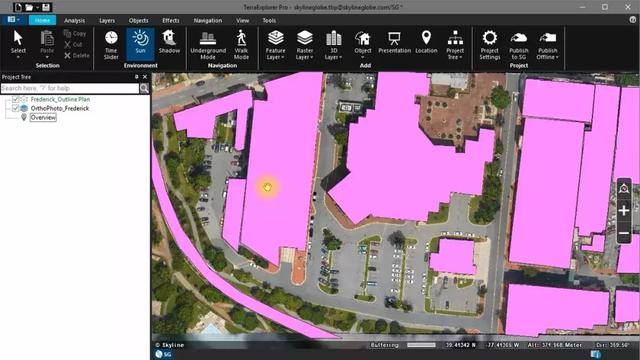

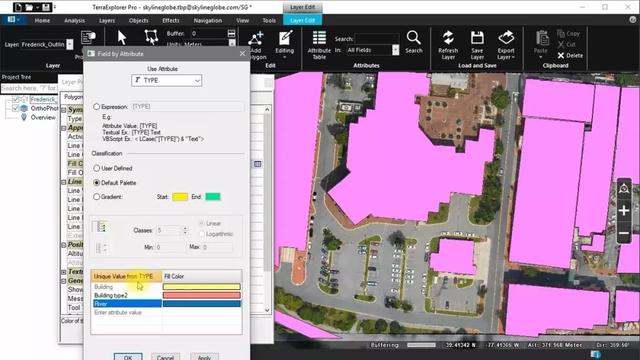

默認的顏色不太好看，你可以根據矢量的屬性信息進行樣式調整。

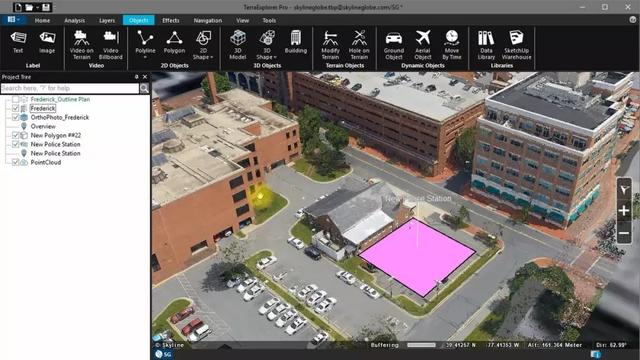

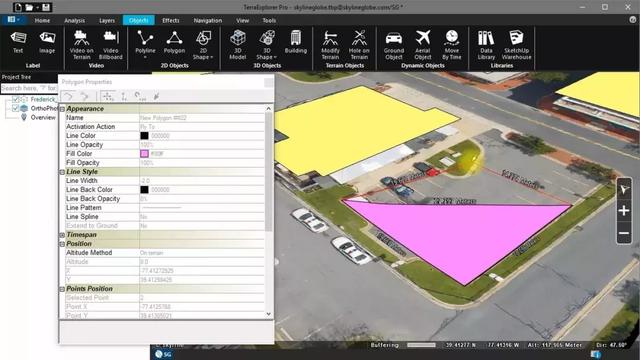

針對遺漏的區域，可以通過程序提供的創建多邊形功能，來進行繪制。

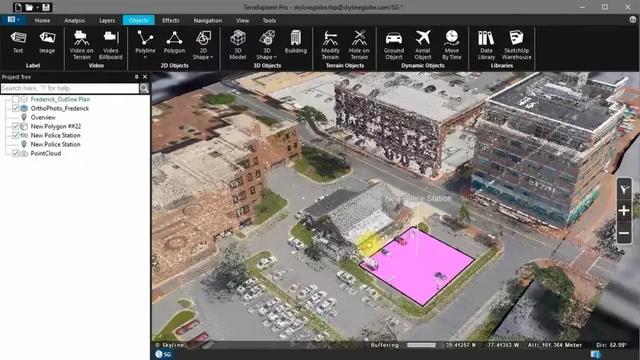

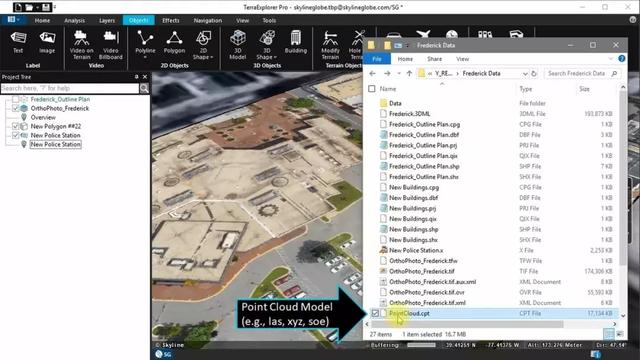

這塊區域還有對應的點云模型，也直接拖拽進來看看效果。

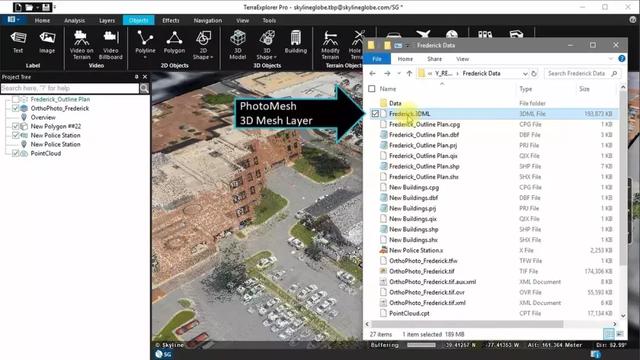

當然傾斜攝影數據也可以直接進行拖拽。為了更好地呈現數據，可以將數據以3DML格式進行加載（在CityBuilder中進行制作）。

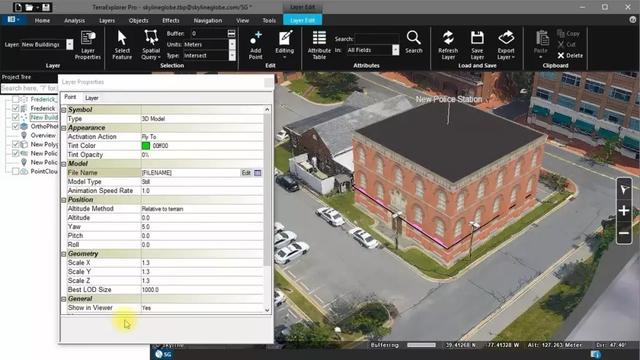

這個表示警察局的面數據其實是可以用模型來呈現的。如何添加呢？其實有2種方法。一種是通過添加模型功能進行添加，另外一種是添加點狀shp數據進行驅動。視頻中采用的是第二種方法，首先拖拽一個對應的shp數據進來，然后選擇對應的字段進行驅動展示（模型的位置信息已記錄到屬性字段中）。

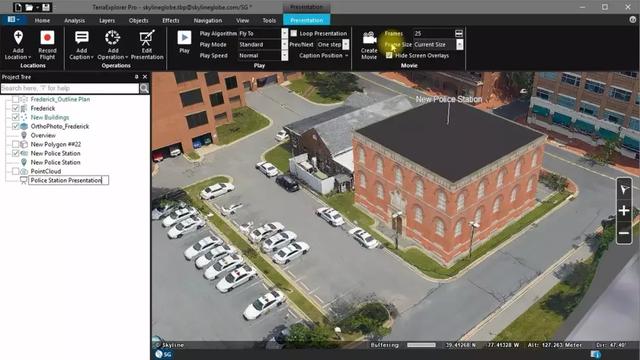

當需要添加的數據都添加完畢，為了后續方便展示，可以制作一個導覽線路，在TE Pro中叫做Presentation，顧名思義就是專門做匯報演示用的。這個模塊功能相當強大，改天有時間可以專門寫篇文章。只使用第一個添加Location的功能就可以制作出非常棒的效果來，如果再結合控制要素的顯示與否功能，可以制作出一個更好的展示效果來。詳見如何使用三維GIS介紹雄安新區？

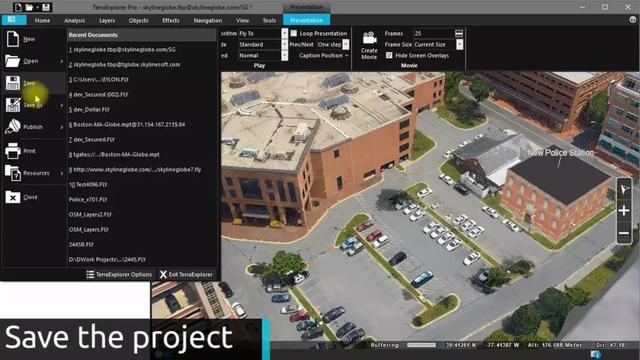

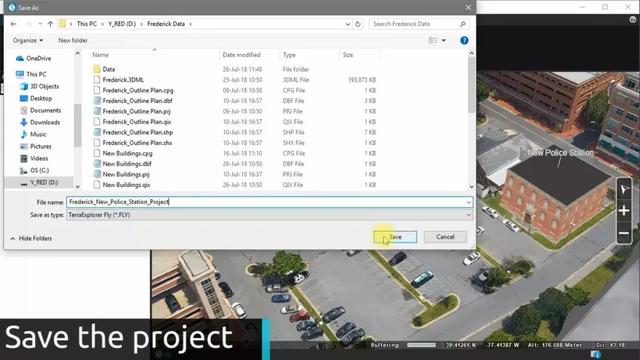

所有的內容整合完畢后，記得保存工程啊。

2、場景的發布

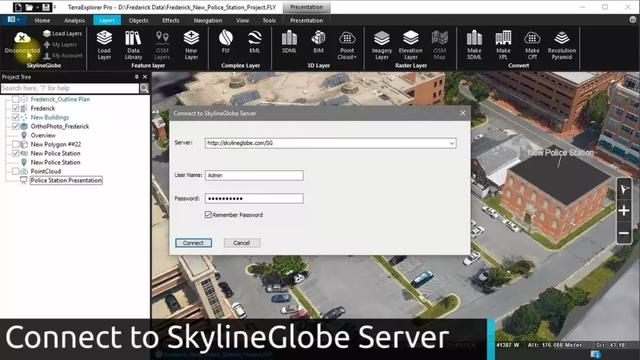

ArcGIS Pro或ArcMap中可以將場景發布到ArcGIS Online上，在TE Pro中也可以將其發布到自身的Skyline Globe Server中。要想進行發布，首先要建立連接。

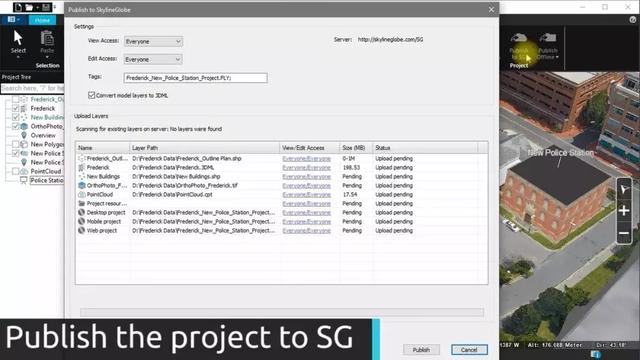

連接成功后，直接進行發布即可。

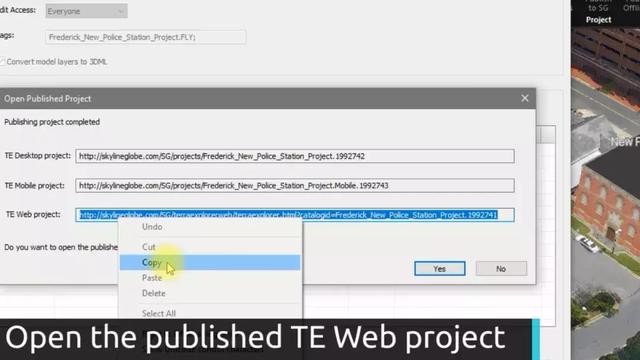

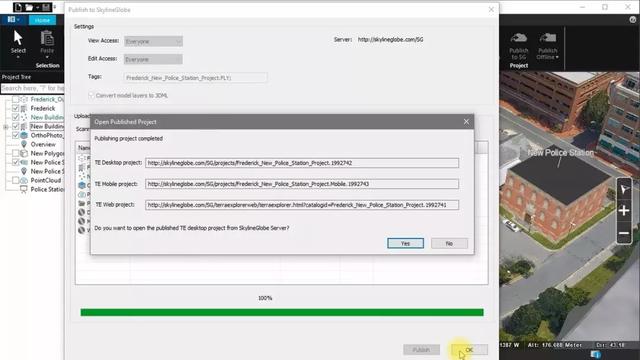

稍等片刻即可發布完成（發布所需時長與場景內容和網絡有關）。發布完成后會有三個不同的服務地址，用于不同的應用場景。

3、場景的應用

首先我們復制web端的服務地址。

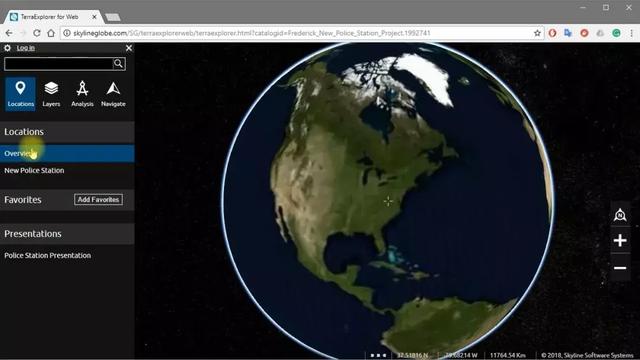

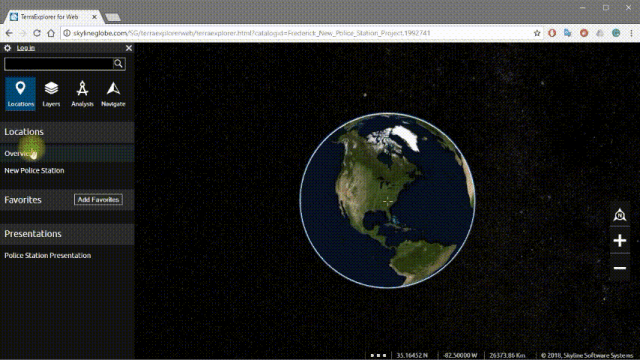

然后粘貼到瀏覽器中，便可直接在瀏覽器中查看剛剛設置的工程了。

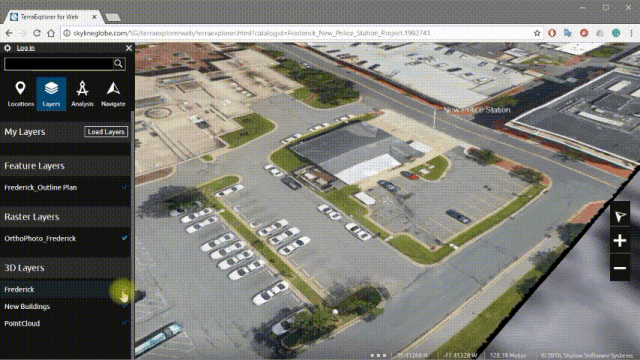

點擊不同的圖層查看下數據效果。

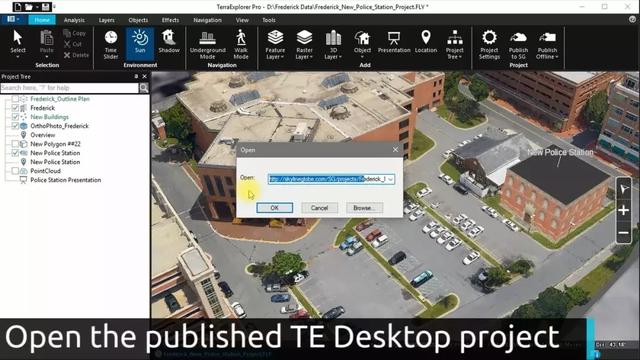

當然你也可以復制其他地址，在TE Pro或者移動端進行應用。
