以 BIM 技術成就高速公路市政化改造

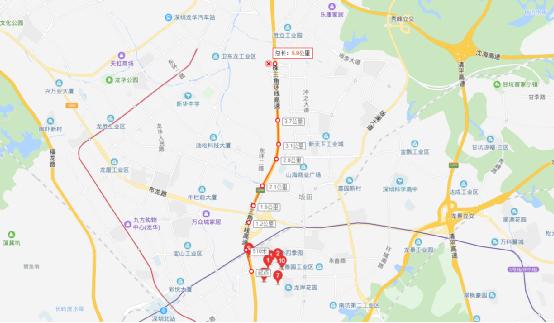

深圳梅觀高速公路清湖南段是國家高速公路G94 中的一段，位于深圳市中部，全長8.5 公里，起于“梅林關”，終于“石清大道”，共設互通式立交8 處、橋梁37 座、綜合管廊總長約17.6 公里，總投資95.9 億元。該段高速公路是具有較強城市對外功能的城市快速路，承擔著復合交通功能，車流量非常大，現有的市政配套設施已經無法跟上城市快速發展的腳步，急需市政化改造，包括將原有高速公路改擴建為城市快速路的主路，以及在兩側新建城市快速路的輔路及道路配套系統，以適應深圳市綜合交通運輸網絡與城市發展的需要。

由于該路段處于城市成熟區域，交通繁忙，施工期間斷交影響很大，施工交通組織設計復雜，需要深度優化交通組織方案。且該項目的設計周期只有9 個月，改造內容多、業主要求高、環境十分復雜且工程技術難度大。有鑒于此，傳統工作方式和工作流程無法滿足要求。

深圳市交通運輸委員會聘請艾三維技術信息科技有限公司充分利用Bentley BIM 解決方案應對復雜的建設環境，為深圳梅觀高速公路清湖南段市政道路進行改擴建，提供了從方案設計、初步設計到施工圖設計的設計咨詢服務。

艾三維技術信息技術有限公司，一直以服務于基礎設施行業為主要方向，以軟件銷售、工程項目服務、軟件開發和培訓為主營業務，覆蓋民用建筑、路橋交通、工業建筑、水處理、勘察測繪、環保、石化、冶金、電力等行業，提供從設計到施工到運維的軟件和技術服務。

艾三維技術信息科技有限公司通過應用Bentley 解決方案，將大場景復雜環境無人機傾斜攝影測量實景建模技術用于設計，實現了設計基礎數據和設計方式的創新；自主研發定制適合我國市政道路的40 多種參數化標準斷面和設計建模工具，大幅提升了工作效率；利用LumenRT 進行場景動畫展示，并以ProjectWise 為基礎搭建了BIM 協同設計和管理平臺，實現了各專業、各參與方、各階段設計數據與模型的高效協同。

實景建模 技術開創道路三維設計新流程

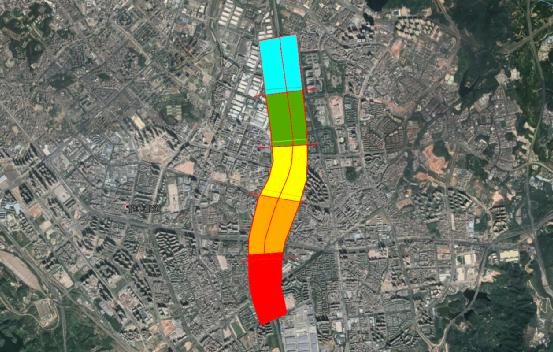

艾三維技術將實景建模技術應用到項目中，利用ContextCapture、 MicroStation、Subsurface Utilities Design and Analysis(SUDA) 構建三維設計環境，為設計提供形象真實、直觀可靠的依據。其中，項目團隊基于無人機傾斜測量技術，在沿線布設58 個高精度相控點，大幅提升了實景模型的平面和高程精度；應用ContextCapture 軟件構建項目區域地面的實景模型，該模型具備精度高（相當于1：1000 地形圖的精度）、現實感強、可量測的特點，直觀反映地物的外觀、位置、高度等屬性，為設計提供有力數據支撐，有效補充項目的外業數據，提升項目的內業質量。

將Bentley 實景建模技術應用到項目中可以說是設計基礎資料的變革，它充分挖掘和利用了實景模型在工程設計環節中的價值，相較于傳統的基于地形圖的設計方式，本項目實現了設計基礎數據的創新，為設計人員提供了真實形象直觀且精準的設計依據，開創了基于實景模型進行道路三維設計的工作流程。其中，采用PowerCivil、OpenBridge Modeler 結合實景模型和三維地質、管線模型環境，進行道路三維協同設計，極大提升了設計質量和效率；基于MicroStation 二次研發工具構建三維地質模型，采用SUDA 構建三維地下管網模型，然后將這些環境模型集成，形成虛擬建造的三維數字環境。

快速參數化建模技術大幅提升工作效率

艾三維技術團隊以OpenRoads Designer 道路設計軟件為基礎，通過自主研發定制適合我國市政道路的40 多種參數化標準斷面和設計建模工具，快速完成全線復雜平、縱、橫斷面及三維道路BIM 模型的構建與設計，大幅提升了工作效率。

首先是橋梁模型參數化建模，使用MicroStation 建立參數化構件庫，結合二次研發基于腳本的快速建模工具，使得原本需要4 周才能完成一個立交的橋梁模型，縮短為1 周完成，大大縮短了設計周期。

二是管廊模型參數化建模，基于ContextCaptrue 創建的實景模型，結合MicroStation 創建的三維地質環境和Subsurface Utilities Design and Analysis 創建的地下管網模型，為項目提供了真實而直觀的設計依據，使我們的設計方案更準確、合理和經濟。相較于傳統的基于地形圖的設計方式，在實景環境中開展設計，可以良好發揮設計者的專業能力，提升設計質量，讓團隊和利益相關者更快速更準確地理解設計意圖。

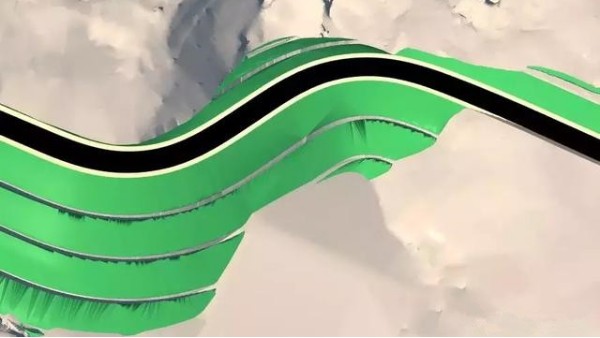

三是定制道路模板，利用PowerCivil 幫助我們完成了復雜的道路交叉口、導流島、中央綠化帶的設計，極大地提升了復雜路段的設計質量；使整個道路模型的建模工作節約了2 個月的建模時間和對應的項目成本。

LumenRT 場景動畫展示讓方案優化與匯報更輕松

艾三維技術團隊采用Bentley 方案，將集成的模型導入LumenRT，進行道路方案景觀方案設計、比選和優化，交通導改方案比選和優化，整體項目方案比選和優化以及整體方案匯報演示，無需借助第三方工具并充分利用設計模型，降低了項目成本，提升了模型價值。

協同平臺快速推動項目進展

艾三維技術梅觀高速項目團隊利用ProjectWise 協同平臺在ProjectWise 服務器上塔建了梅觀項目的協同環境，實現了項目管理、協同工作、資源共享。具體表現在以下幾個方面。

一方面是幫助建立了統一的信息發布機制，為院領導、項目負責人、設計人員、外委人員提供項目最新信息，并建立項目信息及時更新機制，實現項目組內各專業之間的信息共享與交流，同時利用文件版本管理機制嚴格記錄提資過程，并將設計文件的變更和變更內容及時告知其他專業設計人員，從而實現專業內與專業間的協同工作。

另一方面幫助控制相應流程和流程中的各個節點，并且賦予設計人員和管理人員在各個節點的訪問和操作權限，形成協同的設計工作環境。同時，各專業、各參與方、各階段設計數據與模型的高效協同，減少了重復建模、專業間溝通不暢等情況的發生，節省了設計檢查、設計更改、創建模型、模型總裝、方案展示的時間。

此外，將集成模型發布為iModel 格式后進行輕量化展示、設計合理性及效果直觀形象性，加快了項目交付進程，這讓項目成果得到了業主的充分肯定，為用戶贏得了更多項目機會。各利益相關方通過Navigator 或ProjectWise 客戶端，無需借助專業軟件，即可在PC 端、移動端瀏覽和審閱項目成果。

高質量工程助力世界一流灣區建設

艾三維技術梅觀高速項目團隊采用Bentley 方案，在提升設計質量和效率的同時，可以計算的收益是設計修改工作量節省了120 人日，初步設計成果校審工作量節省了60 人日，管線設計錯誤檢查工作量節省了150 人日，縮短項目交付時間43 天，節約成本220 萬元。其中，通過利用Bentley 技術，該項目達到了深圳市交通運輸委員會《交通建設領域建筑信息模型（BIM）設計階段交付指引》中對BIM 交付的要求。

改造后的梅觀路將作為“深港脊梁”（皇崗路-梅觀路- 莞深高速）的重要組成部分，南通香港，北接內陸，中連機荷-深中一線，承擔著粵港澳灣區核心層的對外快速交通功能，對將其打造為國際一流灣區和世界級城市群、助力“一帶一路”戰略有積極的推進作用。
