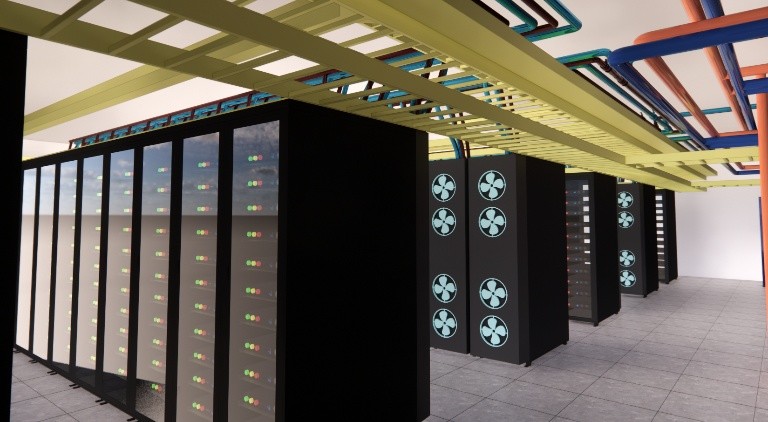

設計原則

一、大管優先，因小管道造價低易安裝，且大截面、大直徑的管道，如空調通風管道、排水管道、排煙管道等占據的空間較大，在平面圖中先作布置。

二、臨時管線避讓長久管線。

三、有壓讓無壓是指有壓管道和無壓管道。無壓管道，如生活污水、糞便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必須保持一定的坡度，是順利排水的必要和充分條件，所以在與有壓管道交叉時，有壓管道應避讓。

四、金屬管避讓非金屬管。因?yàn)榻饘俟茌^容易彎曲、切割和連接。

五、電氣避熱避水在熱水管道上方及水管的垂直下方不宜布置電氣線路。

六、消防水管避讓冷凍水管（同管徑）。因?yàn)槔鋬鏊苡斜?，則有利于工藝和造價。

七、低壓管避讓高壓管。因?yàn)楦邏汗茉靸r(jià)高。

八、強弱電分設由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內，而且留一定距離。

九、附件少的管道避讓附件多的管道，這樣有利于施工和檢修，更換管件。各種管線在同一處布置時，還應盡可能做到呈直線、互相平行、不交錯，還要考慮預留出施工安裝、維修更換的操作距離、設置支、柱、吊架的空間等。

除了原則

各專業排布順序也至關重要

綜合管線的排布方法

一、定位排水管 (無壓管 )

排水管為無壓管，不能上下翻轉，應保持直線，滿足坡度。一般應將其起點 (最高點 )盡量貼梁底使其盡可能提高。沿坡度方向計算其沿程關鍵點的標高直至接入立管處。

二、定位風管 ( 大管 )

因?yàn)楦黝惻照{(diào)的風管尺寸比較大，需要較大的施工空間，所以接下來應定位各類風管的位置。風管上方有排水管的，安裝在排水管之下；風管上方?jīng)]有排水管的，盡量貼梁底安裝，以保證天花高度整體的提高。

三、其余管線

確定了無壓管和大管的位置后，余下的就是各類有壓水管，橋架等管道。此類管道一般可以翻轉彎曲，路由布置較靈活。此外，在各類管道沿墻排列時應注意以下方面：

1、保溫管靠里非保溫管靠外；

2、金屬管道靠里非金屬管道靠外；

3、大管靠里小管靠外；

4、支管少、檢修少的管道靠里，支管多、檢修多的管道靠外。

5、管道并排排列時應注意管道之間的間距。一方面要保證同一高度上盡可能排列更多的管道，以節省層高；

6、要保證管道之間留有檢修的空間。管道距墻，柱以及管道之間的凈間距應不小于 100mm。

另外

給大家一個避讓原則

老板再也不用擔心各個管線打架

綜合管線圖紙?jiān)诶L制中

又有哪些注意點呢？

綜合管線圖紙繪制過程及注意點

一、首先必須進行大量的準備工作 ；將所有設備專業的每張圖紙的管道逐一進行詳細分析

二、將經細致處理后得到的空調風水管、電橋架、各種給排水管及噴淋主管匯總于一張圖中,最好是將水、電氣的管線復制到空調通風圖中,因?yàn)橥L(fēng)空調圖紙圖形相對比較復雜。匯總后對重疊的各種管道進行調整、移動,同時確定十幾種管道的上、下,左、右的相對位置,且必須注意某些管道的特定要求按上面的避讓原則 。

三、接著要根據結構的梁位、梁高和建筑層高及安裝后的高度要求,在管線密集交叉較多或管線安裝高度有困難的地方畫安裝剖面圖,同時調整各管道的位置和安裝高度,在必要的情況下還需要調整一些管道的截面尺寸(如風管截面)。為了盡可能減少交叉點,有時須調整管道的水平位置,管道上下排列時,要考慮哪些管道應在上,哪些在下;交叉管時,要考慮哪些管道能上繞,哪些能下繞。

四、以上所有管道尺寸的修改及位置的調整都必須與相關專業設計人員進行磋商,并征得設計人員同意后,才能進行修改。同時,被修改調整過的管道,其相應專業的施工圖也應隨之修改。

五、由于管線綜合圖紙里包括的管線眾多,為了易于施工人員看圖,各管線的圖例必須清楚且各不相同,可以考慮采用管線中夾字的圖例,比如自動噴淋水管可用圖例—ZP—表示,給水管可用—J0—,—J—,—J1—分別來表示低、中、高區的生活給水管,排水管一般都可以沿用原來給排水圖紙里的圖例W(污水),Y(雨水),F(廢水)。

六、由于管線眾多,宜首先布置不能上彎的排水管以及空調風管、空調冷凍水干管、冷卻水管等占空間大的管道,其他管線則通過水平調整來避讓或翻彎。
