MicroStation是一款集二維繪圖，三維建模和工程可視化于一體的計算機輔助設計 (CAD) 軟件，專為公用事業系統、公路和鐵路、橋梁、建筑、通訊網絡、給排水管網、流程處理工廠、采礦等所有類型的基礎設施建筑、工程、施工和運營而設計。
軟件詳情：MicroStation建模、文檔制作與可視化軟件 | 適用于基礎設施設計

2）參數化建模：通過一組幾何約束和參數來約束圖形的幾何元素之間的關系和尺寸，實現對不同尺寸和拓撲關系的幾何圖形的自動生成。參數化建模具有運行速度快、模型包含結構化數據信息以及實物為參照等優勢，在變電站設計領域得到了廣泛應用。常用的變電站三維設計軟件有Substation和STD(R)軟件平臺等。
Substation介紹

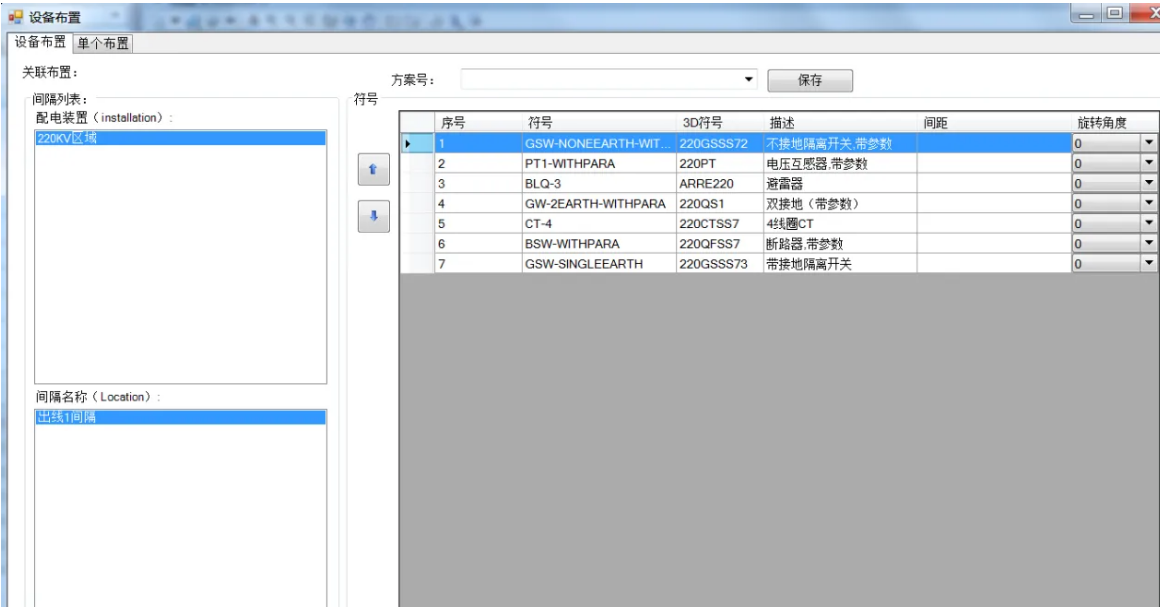

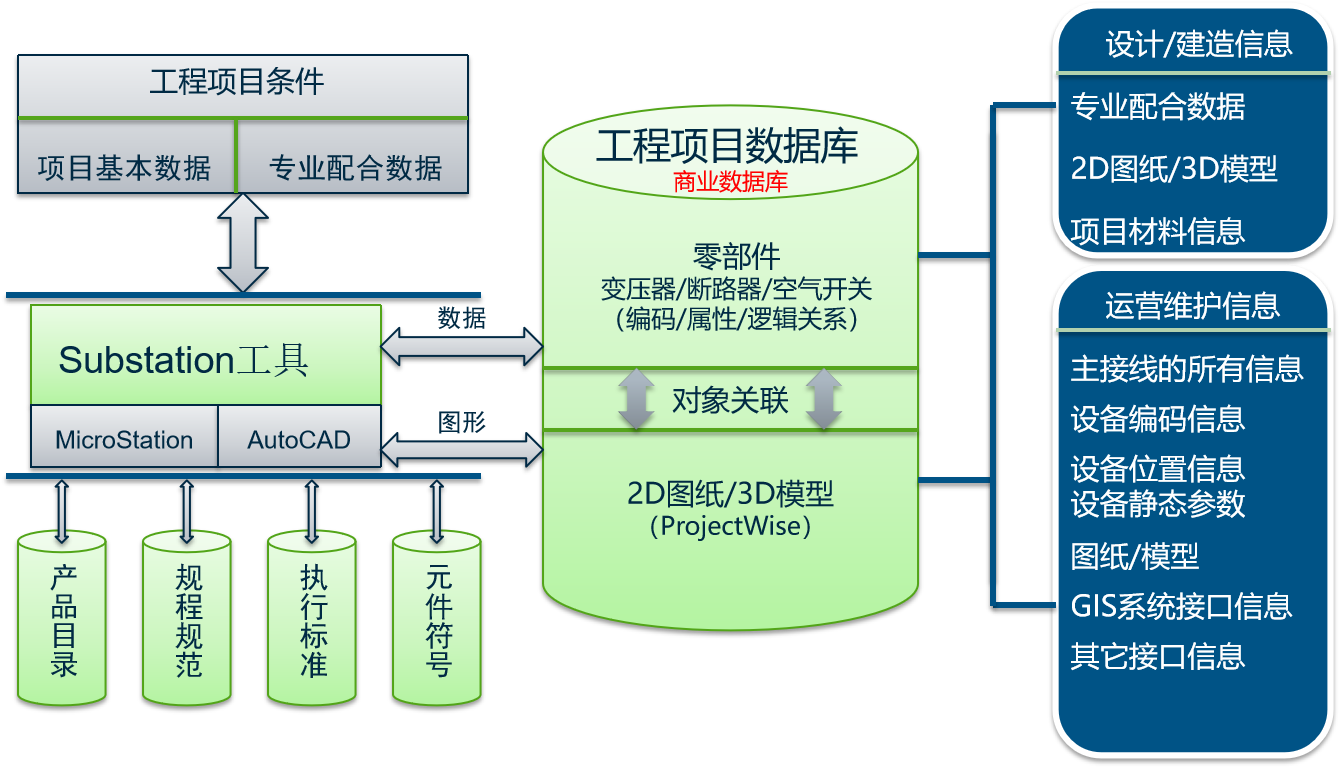

Substation 是一款用于變電站智能電氣和物理設計的集成軟件應用程序，使項目團隊能夠加快變電站設計速度，同時最大限度減少錯誤和返工。

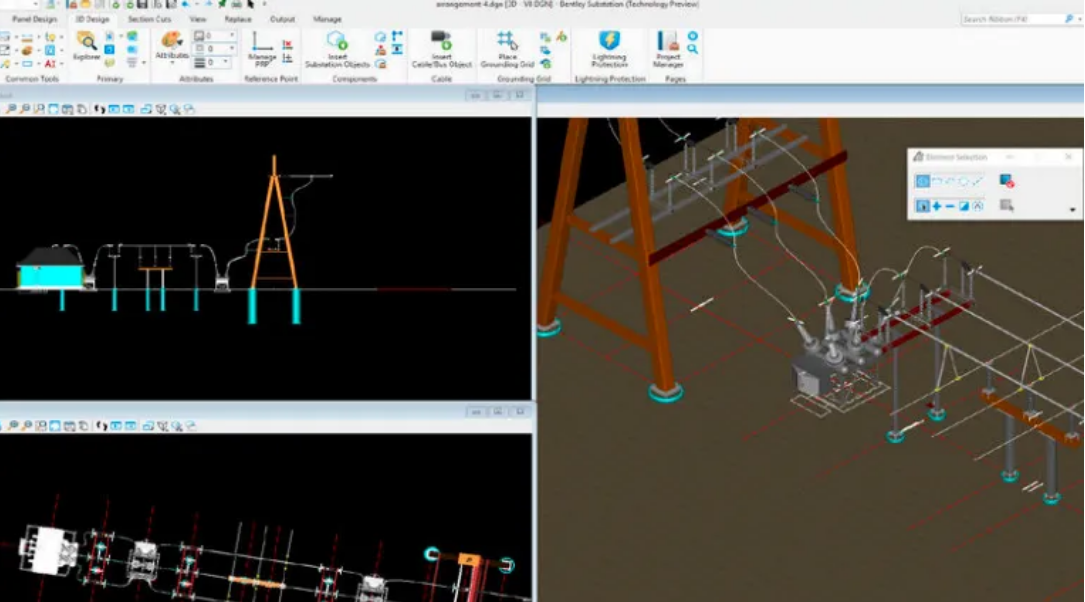

Substation可以快速完成二維原理設計、三維布置設計，并可實現二三維數據的同步，具有接地、防雷系統的設計功能，可以自動生成材料表和計算書，可以從三維布置設計快速得到二維的平斷面施工圖紙。
軟件詳情：OpenUtilities Substation 變電站設計軟件 | 智能化變電站電氣設計系統

3）地面激光掃描建模：利用激光掃描設備對變電站設備設施建構筑物進行激光掃描，再利用三維實景建模軟件構建三維模型。這種建模方式能夠?qū)崿F(xiàn)對變電站現場的真實還原，適用于展示效果和細節要求更高的場合。地面激光掃描建模方式主要包括點云數據表面模型制作和幾何模型制作兩種方法。其中，幾何模型制作是通過分割點云數據來提取實體的幾何輪廓，進而進行模型重建，是變電站三維建模主要采用的方法。
天寶X9激光掃描儀
Trimble X9 是一款面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。它基于Trimble成熟的激光掃描技術，擁有 Trimble X-Drive 等創新技術進行自動校準、測量級自動調平和用于地理配準的激光指示器，旨在提高性能以適應更多嚴苛的工作環境。
掃描儀詳情：新品發布 | Trimble X9 三維激光掃描系統

變電站建模的應用
變電站建模在電力行業具有廣泛的應用前景。在設計階段，建模技術可以幫助工程師更好地了解變電站的結構和性能，優化設計方案，提高建設效率和質量。在運行管理階段，建模技術可以實現對變電站的實時監控和數據分析，及時發現和處理運行中的問題，提高運行效率和安全性。此外，建模技術還可以用于故障診斷、培訓與教育等多個方面。

具體來說，變電站建模可以應用于以下方面：
1.三維設計與規劃：通過三維建模技術，可以對變電站進行精確的三維設計和規劃，包括布局、設備配置、電氣連接等各個方面。
2.實時監控與預警：構建數字孿生變電站，實現對實體變電站的實時監控和預警，包括設備狀態監測、關鍵狀態量監測等。3.三維可視化運維：利用三維模型直觀生動地表達站內設備設施的三維空間位置和設備內部結構，為運維人員提供直觀的視覺參考。
4.資產管理：通過三維模型更方便地對變電站的資產進行統計和管理，提高資產管理的效率和準確性。
5.改建與改造：在變電站改建和改造過程中，三維模型可以作為設計依據，幫助規劃人員更準確地了解現有設施情況。
6.培訓與教學：利用虛擬現實（VR）技術創建逼真的變電站環境，讓學員在虛擬環境中進行學習和實踐。
因此，變電站建模技術的興起，不僅為電力行業帶來了前所未有的發展機遇，也為變電站的智能化運維提供了有力保障。隨著技術的不斷進步和應用場景的不斷拓展，變電站建模將在未來發揮更加重要的作用，為電力行業的可持續發展貢獻力量。
