今天我們介紹如何在Revit中快速建立建筑周邊環境模型,熟悉Rhino和Grasshopper的朋友知道ELK插件可以讀取gis數據建立城市模型城市道路等,不過我們需要先下載對應城市的shp數據文件,在一些項目所在地并不能找到對應數據,今天我們使用Revit和Dynamo實現這一想法。
接下來講講整體實現思路:

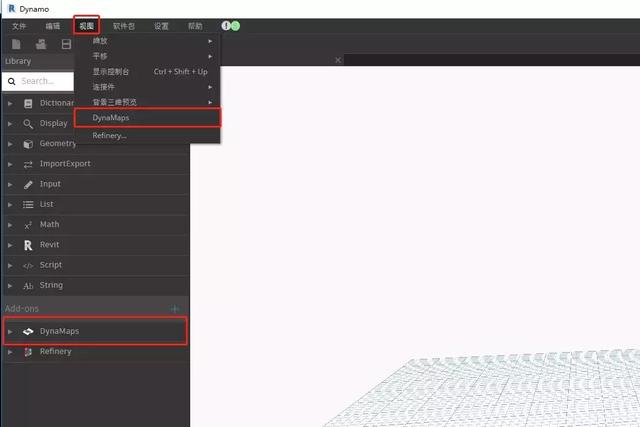

一、安裝DynamoMaps節點包,安裝后可以在dynamo中看到這樣的界面,視圖選項卡中多了DynamoMaps;

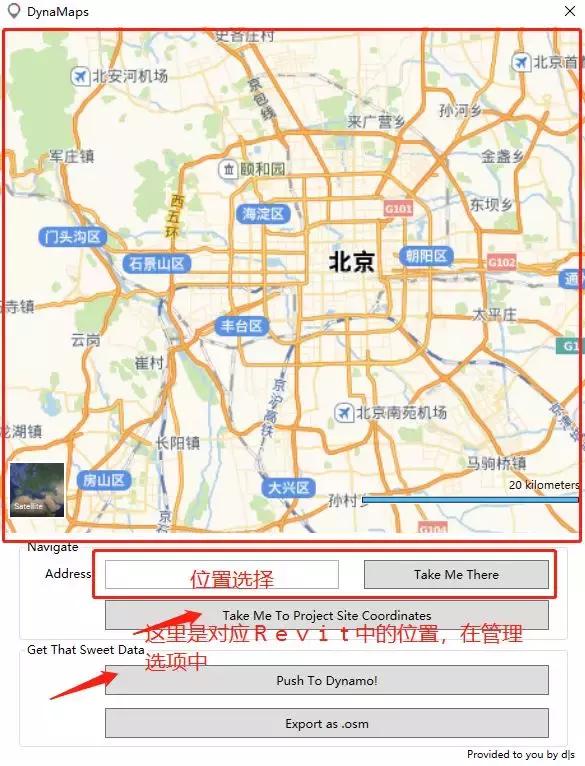

二、我們點開DynamoMaps節點庫可以看到它包含的部分節點,包含了道路、建筑、地形等。我們先打開DynamoMaps視圖窗口,上面已經提及,如下:

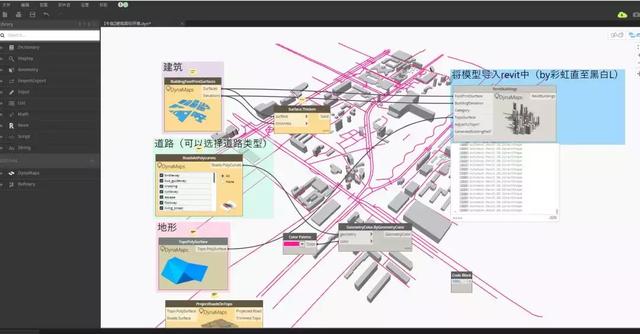

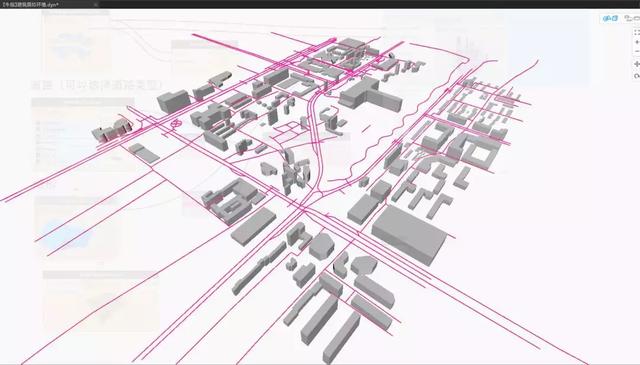

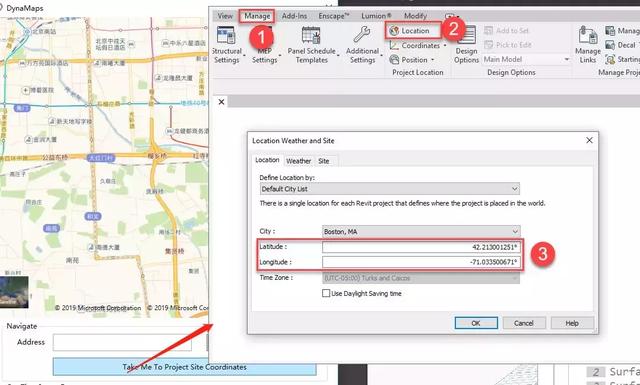

我們可以在地圖區域選取位置也可以在Revit的管理選項卡中設置位置,面板設置很簡單不再贅述,之后我們拖出來下面的節點,如下

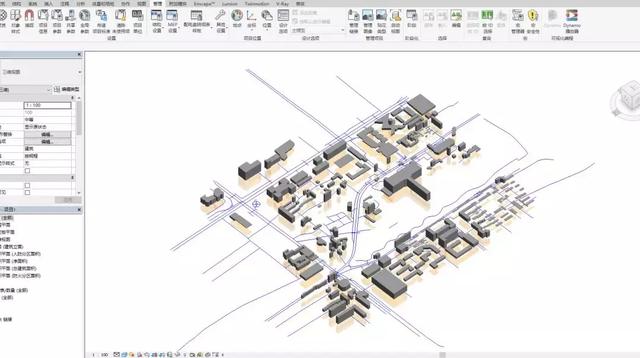

我們再到Revit中看看導入的周邊環境模型
在這里沒有提及的怎么把道路和地形結合,大家可以自行嘗試。
