在Revit中出圖的時候，往往需要使用對應項目的圖框，然而手動繪制太麻煩，如果恰好有現成的cad圖框，這個時候如何做呢。以創建A3圖框?yàn)槔?

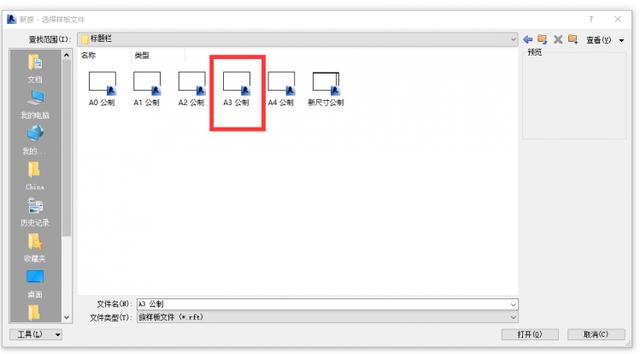

1.打開revit，新建一個族，在彈出的對話框中，標題欄文件夾下找到“A3公制”圖框樣板，如圖所示。

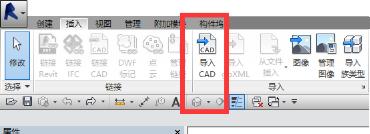

2.點擊“插入”選項卡下“導入CAD”命令，如圖所示。

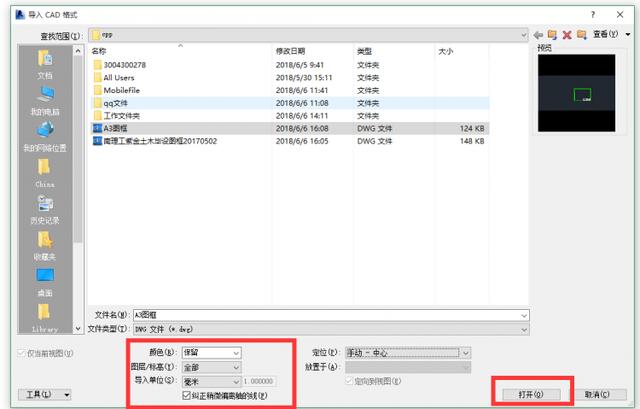

3.選擇相應的cad文件設置好相應的選項點擊打開，如圖所示。

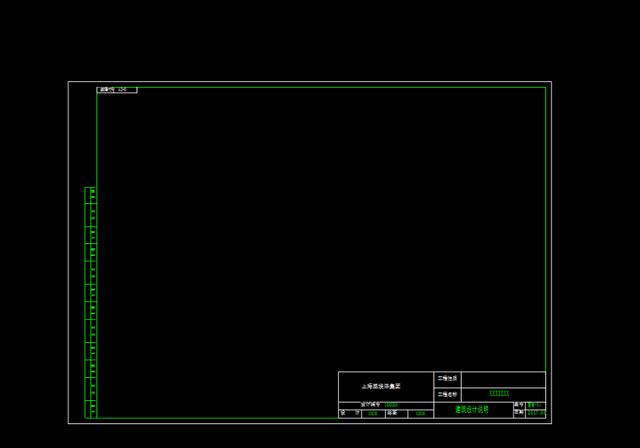

4.將其對齊到Revit圖框邊線，如圖所示。

5.點選已經導入的cad，選擇分解-完全分解，這時候發現cad圖框已經轉換為在revit中可以編輯的線了。

6.對標題欄進行相應的修改，添加相應的標簽，如圖所示。

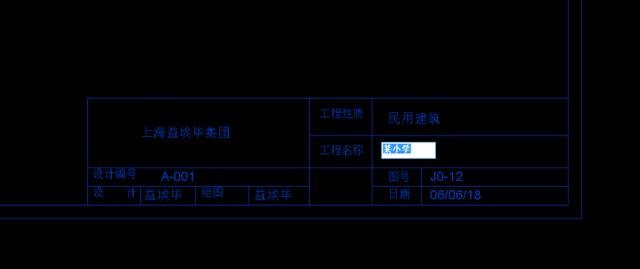

7.將其載入到項目中進行測試，文字可以修改，如圖所示。
