隨著B(niǎo)IM技術在智慧城市、智慧水務、智慧交通、智慧園區、智慧工廠等行業的深入應用，BIM已經從規劃。設計，逐漸向施工、運維延伸。單純的BIM應用開始無法適應市場需求，BIM+讓工程信息集成和應用實現更深入的應用，發揮更大的價值。



其中，BIM+GIS的集成，由于實現了微觀信息和宏觀信息的交換與融合，在工程建設領域有了更廣泛和深入的應用。BIM+GIS系統集成一方面可以讓設計單位、施工單位、監理單位和業主基于一個更加輕量的平臺開展工作，進行協同工作和溝通，形成資源共享和功能互補，同時使BIM模型賦能升級，基于統一的空間參考框架，實現從微觀到宏觀、從室內到室外、從單體到城市級的應用擴展，產生更高的數據價值。



一、BIM和GIS

BIM（建筑信息模型）是一種應用于工程設計、建造、管理的數據化工具，主要針對于微觀單體建筑的應用，能夠?qū)⒔ㄖこ添?xiàng)目的各項相關信息數據集成在一個模型中，并快速實現創建、拆分、整合等行為，還可以支持多種維度下對模型和信息加以查看、分享、提取、分析、利用，為項目各階段及時提供準確的數據。

GIS（地理信息系統）是一種特定的十分重要的空間信息系統，能夠提供更為宏觀的地理空間定位信息，包含了建筑工程的地理位置信息、周邊環境信息、地上和地下管線系統、周?chē)缆沸畔⒌瓤臻g宏觀信息。



二、BIM+GIS應用價值

在工程建筑領域，BIM+GIS的融合，能夠通過互聯互補，在城市和景觀規劃、智慧城市建設、災害管理等領域發揮巨大的作用。

GIS能彌補BIM缺少空間宏觀信息，無法進行大規模的建筑群體空間信息定位的技術空白，BIM能為GIS補充建筑物內部的詳細信息，使GIS從室外環境走進室內空間，從宏觀場景走進微觀世界，實現微觀信息和宏觀信息的交換與融合。



1.信息數據共享

BIM與GIS的集成應用，為長線工程和大規模區域性工程等重大工程的應用和實踐，提供更深層次的技術支撐。通過BIM技術生成的建筑模型，可以讓項目中的各個階段實現信息的共享和實時更新，從而保證項目數據的準確性和及時性。

2.三維可視化

BIM技術可視化能夠得到建筑的精確高度、外觀尺寸和內部空間信息等，能夠讓模型呈現更為直觀，幫助評估項目的施工準確性。通過BIM+GIS技術應用，可以共享建筑空間信息和周?chē)乩憝h(huán)境，進而降低建筑空間信息成本。



3.安全風險管理

BIM技術通過對工程項目的數據監控和施工模擬，提高了項目安全性，降低了項目風險。GIS利用遙感數據的集成和多位數據的綜合考慮，模擬出不同的路線規劃。通過建模分析和風險預測控制，實現安全風險管理。因此，BIM+GIS技術可以很好地解決項目的安全風險管理問題。

三、BIM+GIS應用難題

1.BIM數據格式接入GIS平臺

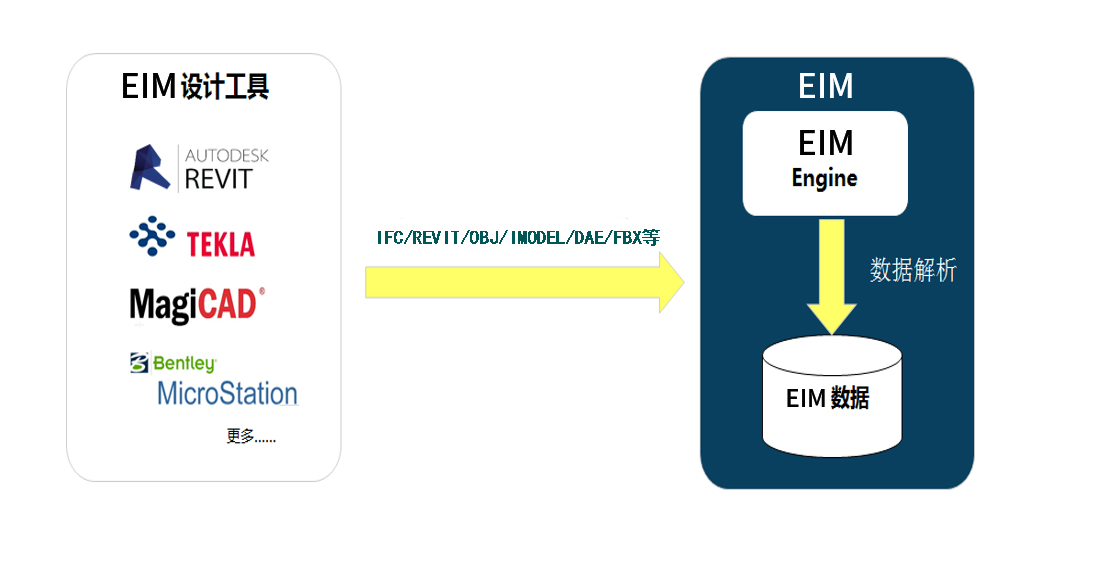

目前，BIM軟件來自國內外不同的軟件產商，有著不同的存儲方式與數據格式，使得BIM數據接入有一定的挑戰。



2.BIM模型輕量化

GIS地理信息系統需要處理一個區域或者城市的BIM模型及各種信息，多個大體量BIM模型的同時加載，會讓GIS的終端產生卡頓甚至崩潰，BIM模型輕量化能減輕BIM模型及信息的加載壓力。

BIM輕量化詳情：三維BIM模型如何輕量化？



3.BIM與GIS的數據融合

GIS表達室外環境，沒有室內模型信息，而B(niǎo)IM可以為GIS提供室內模型信息。因此，要想集成GIS場景與BIM模型完整的數據，首先要解決在GIS平臺表示BIM模型的難題。

4.三維數據坐標轉換

BIM與GIS有各自的坐標系，BIM采用的是獨立的坐標系統，而GIS由于采集方式眾多，所使用的坐標存在差異，這導致兩者坐標無法匹配。

四、BIM+GIS應用實踐

BIM+GIS的跨界合作能夠產生無限可能，BIM+GIS工程建設管理平臺是其中之一。

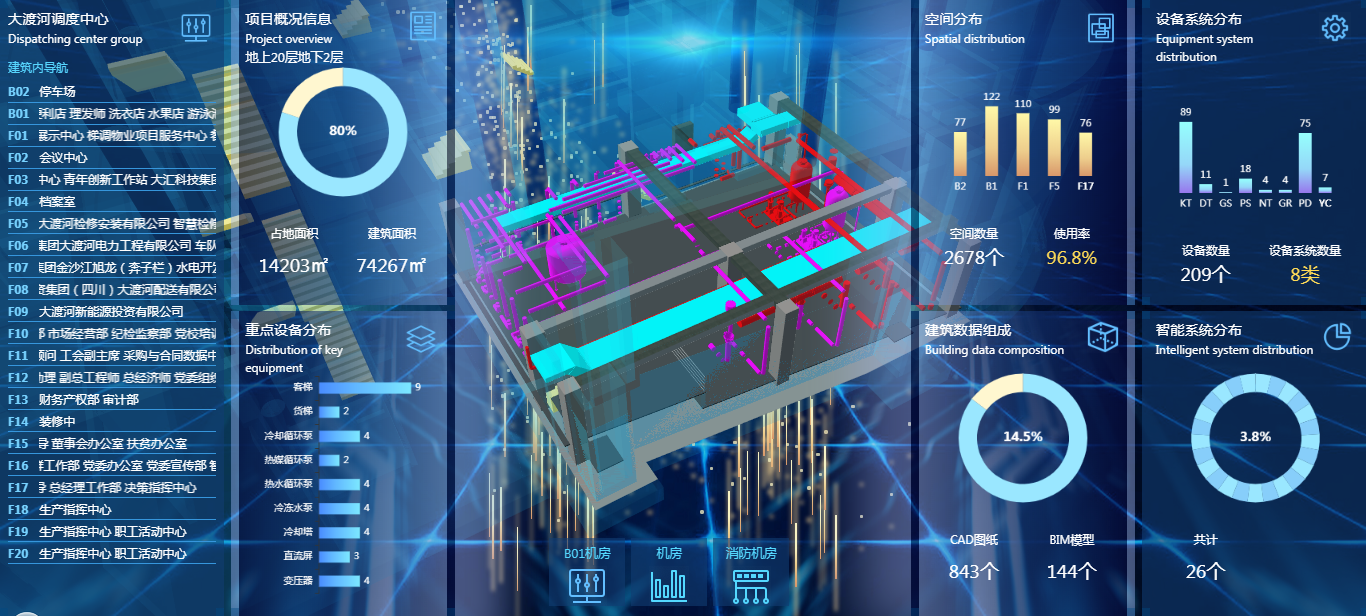

基于BIM+GIS的工程建設管理平臺

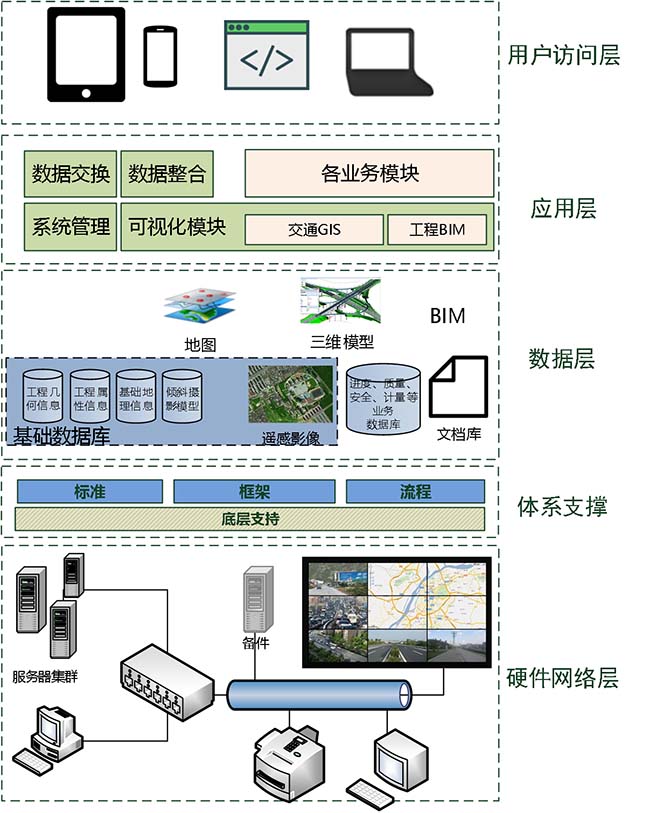

采用瀏覽器/服務器（B/S）架構為主、客戶/服務器（C/S）架構為輔的方式搭建基于BIM+GIS技術的工程建設管理平臺。



平臺功能模塊詳情：基于BIM+GIS的工程建設管理平臺

如果您對基于GIS+BIM的工程建設管理平臺感興趣，有采購或二次開發需求，歡迎聯系我們：18122393143。
