BIM成果落地常見問題和解決方案
2022/08/03
近年來，隨著中國新基建和新型城鎮化建設的同步發展，住建部和地方政府紛紛出臺各類基于BIM的實施意見和標準，一時間，BIM大量被應用到工程建筑各行業中。
這期間，關于BIM的爭議也在不斷出現。
由于業主、施工方、設計院等不同參與方，對BIM存在不同的需求，使得項目從設計到施工過程中，出現各種問題，導致BIM成果落地面臨眾多困難。
BIM在項目應用中出現的問題，可以總結為以下四類問題：
1、實際施工未按BIM成果執行
在項目施工前，為優化設計成果，減少施工返工和浪費，需要提前進行BIM施工圖審查。BIM施工圖審查工作可以提前預判建筑構件之間的相互沖突，排除約90%的圖紙錯誤，實現巨大的經濟效益。
BIM審圖工作雖然最大程度的減少管線排布中的錯、漏、碰、缺等問題，為施工單位提出了最優的管線安裝解決方案，但是在實際施工中，由于現場施工班組多，管理模式存在一定問題，經常出現誰先進場誰就先進行施工的現象，導致實際施工與BIM施工圖紙存在較大的差異，使BIM發揮不了其實際效果。
2、BIM構件與實際尺寸存在偏差

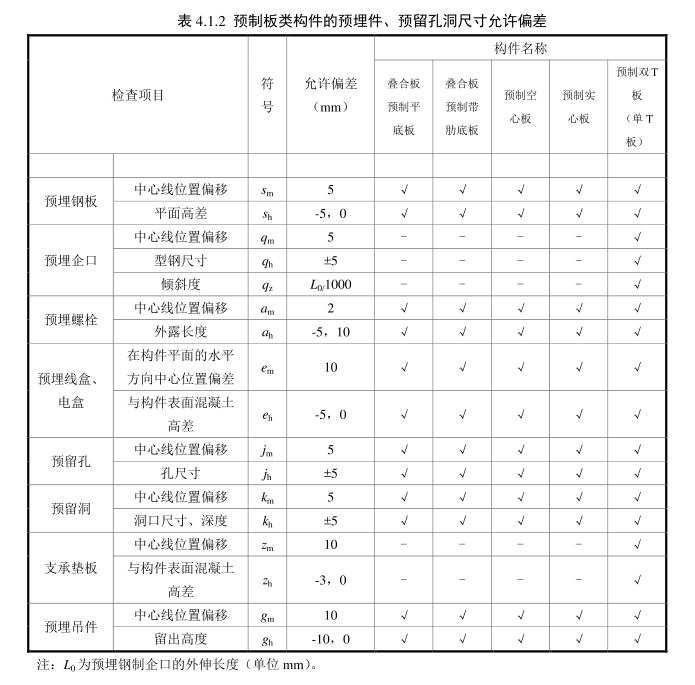

這是剛?cè)腴T的BIM從業者經常犯的錯。在創建BIM模型時，會出現模型構件與施工構件尺寸存在偏差，如預留孔洞尺寸、管道內外徑、閥門尺寸等。這些偏差會導致現場安裝問題，導致額外的成本。
3、BIM模型未進行全專業整合
一個工程項目的施工圖紙一般包含建筑、結構、給排水、電氣、暖通、燃氣、精裝、幕墻、景觀等專業。在項目施工前，BIM設計單位需要對這些專業模型進行整合，給出合理的預留預埋方案。
但是，在實際施工中，由于項目工程量大，工期緊，施工單位在前期設計完成時，就進場施工，導致后期進行弱電、精裝等進行施工時，無法順利進行，影響較大。
4、施工圖未與BIM模型結合
在實際施工中，由于施工圖紙沒有BIM模型直觀，且施工人員只關注自己需要施工的內容，忽視和不了解其他專業，容易導致施工錯誤和返工。
在進行施工前，施工人員通過Navigator查看BIM模型，結合施工圖紙，按照先后順序和注意事項，正確的進行施工，可以提高施工效率，減少浪費。
5、BIM落地問題解決方案
為了解決上述問題，我司提出了BIM落地問題的解決方案。
1.BIM施工圖審核和模型查閱
在面臨BIM施工圖審查和施工現場模型查閱難題時，可以利用Bentley Navigator BIM模型審查和協同工作軟件解決。

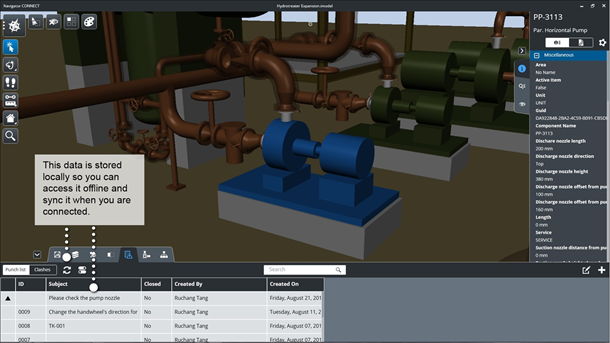

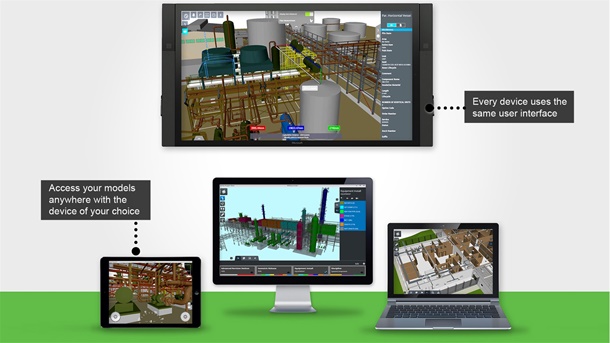

Bentley Navigator是一款動態協同工作軟件，支持查看、分析和補充項目等功能，為工程師、建筑師、規劃師、承包商、制造商、IT 管理員、運營商以及維護工程師的需求提供完美的使用解決方案。
1）強大的審閱功能

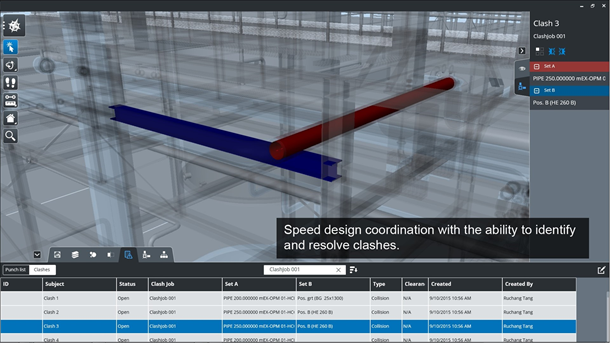

在設計階段，它可以執行碰撞檢查來及時解決問題，幫助您確保各個專業的協調。在施工過程中，您可以執行施工模擬，并在辦公室、現場和工地間進行協調，以便深入了解項 目規劃和執行情況，更快解決工地上發現的問題。運營期間，您可以在三維模型環境下查看資產信息，利用此功能提高檢查和維護工作的安全性和速度。
在基于模型的審查方面取得的一項革命性進步，提供無與倫比的洞察力， 讓用戶在項目的整個生命周期內，無論在辦公室、工地還是現場，都能做出更明智的決策。
2）犀利的項目洞察力

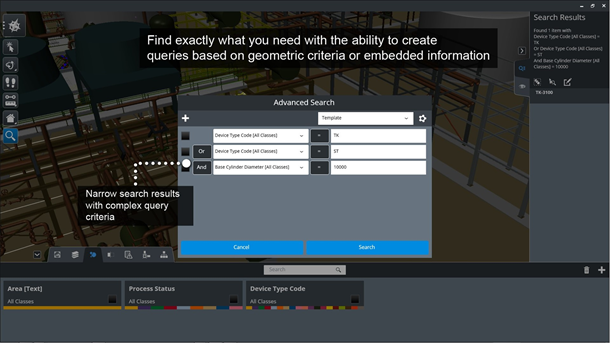

使用 Navigator，可以在施工開始前更清晰地洞察項目中潛在的協調問題，降低工地現場問題造成巨大損失的風險。利用 Navigator 的功能提高基于模型的信息的可視性，以虛擬的方式深入其中審視和理解設計，在模型的背景環境下找到關鍵的設計信息，并更快速全面地分析和理解模型內各種關系的復雜性。
Bentley Navigator 其他功能詳情：http://www.shanyixuan.cn/Products/bentle2794.html
2.模型全專業整合
在設計階段，應對BIM模型全專業整合，可以采用MicroStation建模、文檔制作與可視化軟件。

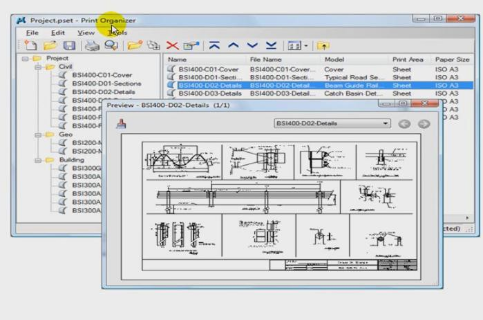

MicroStation是集二維繪圖，三維建模和工程可視化（靜態渲染 + 各種工程動畫設計）于一體的完整的解決方案。專為公用事業系統、公路和鐵路、橋梁、建筑、通訊網絡、給排水管網、流程處理工廠、采礦等所有類型的基礎設施的建筑、工程、施工和運營而設計。
1）模型全專業整合
您可以利用 MicroStation 互操作性和擴展性平臺實現信息與團隊的更好結合，享受專注于設計的自由度。這些功能包括：
① 集成常見的設計格式
輕松共享和使用重要行業格式（如 Autodesk®、 RealDWG™、IFC、Esri SHP 等）的精確數據。整合并收集 多種文件格式，包括 PDF、U3D、3DS、Rhino 3DM、 IGES、Parasolid、ACIS SAT、CGM、STEP AP203/AP214、 STL、OBJ、VRMLWorld、SketchUp SKP 和 Collada。
②集成參考設計內容

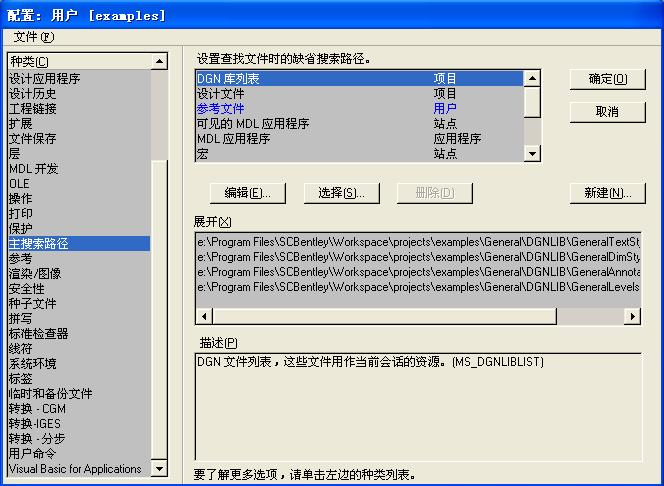

使用按需更新的二維/三維 DGN、DWG 及大型圖像文件實時參考功能，實時查看和處理其他人的設計信息。您甚至可將 PDF 參考文件自然地加入到自己的設計中。
MicroStation其他功能詳情：http://www.shanyixuan.cn/products/bentle1341.html
