BIM工程動畫包括哪些？

一般來說，BIM工程動畫包括漫游動畫、施工動畫（工藝/工序動畫）、投標動畫等。

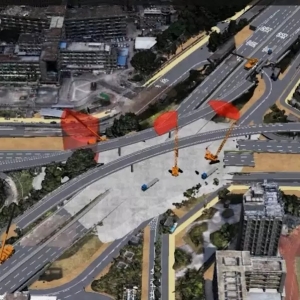

下沉車道施工工藝動畫：動畫長33秒，下沉車道采用廣東省首次使用的型鋼組合支撐施工工藝

BIM工程動畫有什么作用？

隨著計算機技術的發展，原來較為簡單的平面展示，由于信息量不足、不易理解，逐漸不能滿足市場需求。

于是，工程效果圖，升級為漫游動畫；

施工方案和技術交底，升級為工序動畫和工藝動畫；

投標方案書，升級為投標動畫；

BIM工程動畫主要作用：

·直觀

利用三維動畫技術作為項目展示手段，搭配逼真的三維動態模型，全方位的展示建筑物內外部空間及功能，在項目申報、審批、投標等方面具有極大的優勢，有利于提高項目報批速度，和投標成功率。

·安全

三維動畫技術可以將傳統的施工方案/技術方案，通過動畫的方案預演出來，加深施工人員對具體施工工藝的了解，避免在施工過程中出現錯誤，為工程施工帶來安全和質量保障。


白鹿原隧道施工工藝：視頻全長5分17秒，為我司動畫部門制作，主要介紹了隧道明洞段、暗洞段施工工藝及隧道交安設施。

BIM工程動畫怎么做？

動畫是BIM應用的一個維度，基于BIM的工程動畫，能生動形象的把項目信息展示出來，便于項目參與方與施工人員的理解。下面，我們一起來看下BIM工程動畫的制作步驟。



1.建立模型

工程動畫中的三維模型，一般由客戶提供，也可以由動畫制作方，根據客戶需求，建立三維模型，搭建施工環境。

2.動畫設置

基本模型完成之后，先將攝影機的動畫按照腳本的設計和表現方向進行調整，當場景中只有建筑物的時候，就需要先設定好攝影機的動畫，完成之后再進行其他物體動畫的設定。

3.貼圖燈光

模型的動畫完成后，為模型賦材質，再設燈光。模型整理在建模和貼圖工作完成之后，需要對模型進行檢查才能交付下一流程的使用。

4.模型動畫制作

攝像機動畫制作之前，需要明確攝影機表現的重點，通過設計攝像機的走向、鏡頭的拉伸、移動速度等，來充分表達動畫主題。

5.渲染輸出

經過貼圖燈光調整后，制作需要渲染出不同尺寸和分辨率的動畫。

6.后期處理

在后期處理環節，需要用后期軟件進行相應的調整和修改。

7.非編輸出

這一環節，主要是將分鏡頭的動畫按照順序加入，加入轉場，剪輯后輸入格式即可。

BIM工程動畫展示

·東莞市中心區核心地段立體慢行系統2號橋漫游動畫



東莞市中心區核心地段立體慢行系統2號橋漫游動畫全長5分12秒，開篇通過周邊建筑和場景，體現橋梁的核心地理位置和承擔的城市功能。隨后利用緩慢的鏡頭，多角度的展示橋梁整體設計。在動畫末尾，畫面切換到了夜晚，展示了橋梁從白天到夜晚的環境和光照變化，和橋梁在夜晚的燈光設計。



整個漫游動畫，不僅是重點展示的橋梁，連同周邊建筑和場景中的車輛、行人甚至LED屏動畫都制作的極其精細，為觀看者帶來強烈、逼真的感官沖擊和身臨其境的體驗感。



·廣州南沙欖核鎮萬安水電站施工工藝

欖核鎮萬安泵站按照50年一遇防洪標準設計、10年一遇24小時暴雨不成災的排澇標準設計。主要建筑物有內涌拋石防沖槽、海漫段、交通橋及進水前池、主泵房、消力池、外江海漫、拋石防沖槽組成。泵站總排澇設計流量為6m3/s，配套2臺功率200kW的水泵，閘門凈寬6m。



主要工程量：土方開挖4742.82m3，鋼筋制安760.4t，混凝土澆筑3500.27m3。

工期目標：491天。

質量目標：創“廣州市建設工程優質獎”、“廣東省市政優良樣板工程”。

安全目標：創廣東省水利建設工程文明工地、廣州市綠色施工工地。


視頻全長6分26秒，為我司動畫部門制作，主要介紹了圍堰、樁基、砼結構、金屬結構施工工藝流程。

BIM工程動畫學習

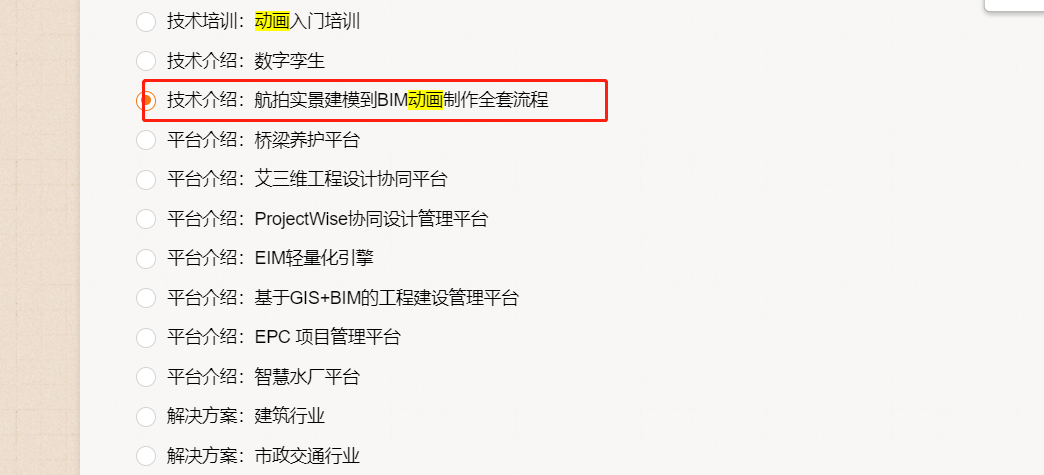

航拍實景建模到BIM工程動畫制作全套流程詳講：

·動畫制作思路

·應用軟件AE、3dmax、boujou

·bim模型導入3dmax整理

·攝影機反求boujou

·植樹車流動畫制作

·導出動畫ae合成

點擊鏈接申請艾三維直播回放申請



如果，您對BIM工程動畫感興趣，有相關的項目需求，歡迎聯系我們：18122393143。
