道路平面交叉指的是道路與道路在同一平面內的交叉，簡稱交叉。一般的可分為十字形、T形、Y形、X形、錯位和環形等六種交叉形式。在道路的工作中我們經常會遇到平面交叉，而利用廊道建模是無法進行平面交叉的建模，但面模板卻可以有效的解決平面交叉的建模工作。下面以X交叉為例和大家分享下如何利用面模板進行道路平面交叉的建模。

 一、準備工作

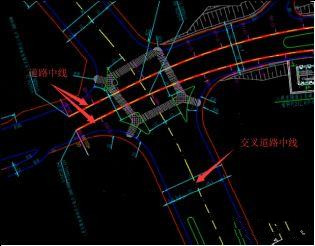

將道路的平面布置圖參考到道路中線 DGN 文件當中，再找一個參考原點 將交叉道路的中線復制到道路中線的 DGN 文件中。

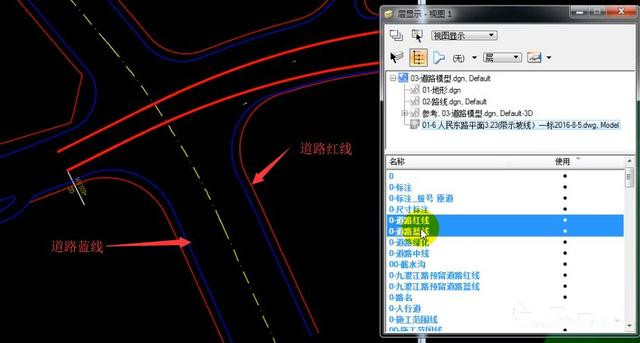

之后打開層顯示，找到 CAD文件 的圖層管理，只保留道路藍線和道路紅線的圖層，其它圖層全部關閉，在這里起作用的主要為道路藍線。

 二、交叉道路中線繪制

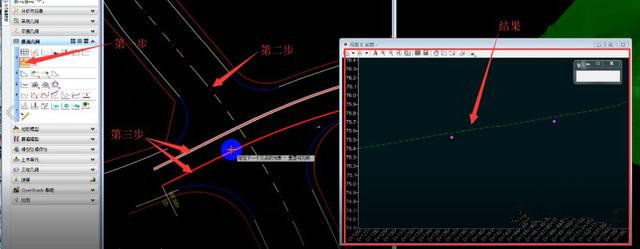

打開交叉道路中線的縱斷面，然后在縱斷面幾何的 Q 選項中選用平面交叉點投影至其它剖面功能，接著點擊圖中交叉道路中線再點擊道路中線，道路中線有高程就會在交叉道路中線的縱斷面上有投影，這時候我們就會看見紅色的兩點，這兩點就是我們已有的道路中線的投影。

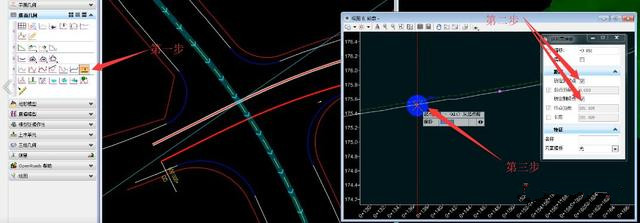

這時就需要點開縱斷面幾何的 R 選項中選用縱斷面偏移功能，選擇縱斷面視圖，在縱斷面偏移的對話框里將鎖定到起點和鎖定到終點打上勾，之后點擊綠色的地面線將其偏移至紅點位置，不要鏡像，然后將偏移出來的線的縱斷面激活，這樣我們在 3D 視圖就可以看到一條白線，而這條白線就是我們所需要的交叉道路的中線。

 三、交叉道路邊線繪制

當交叉道路的中線繪制完成之后，就可以開始繪制交叉道路的邊線。

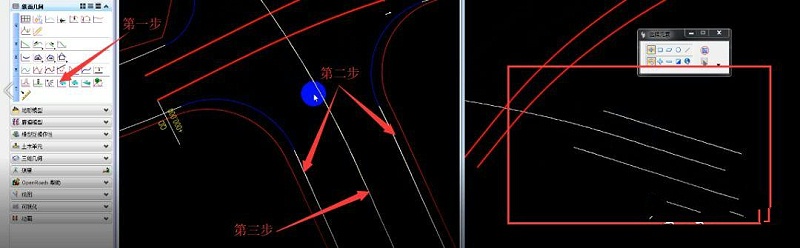

直線段的邊線繪制主要利用上一步繪制的交叉道路中線通過縱斷面幾何的I選項中基于參照縱坡按照固定坡度繪制縱斷面的功能來實現，點擊功能鍵，分別選取兩側邊線，參考對象為交叉道路的中線，橫坡度選取道路設計值，操作完成后可以在3D視圖看到道路邊線，其它的位置直線段邊線重復該步驟完成。

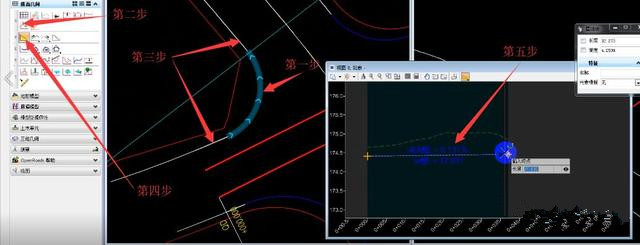

對于弧形邊線的繪制與交叉道路的中線繪制使用的方法是差不多的，打開交叉道路弧形邊線的縱斷面，打開縱斷面幾何的 Q 選項選用平面交叉點投影至其它剖面，接著點擊圖中弧形邊線再點擊上一步繪制弧形邊線兩端的直線邊線，直線段的道路邊線有高程就會在弧形邊線的縱斷面上有投影，白色的兩點就是交叉道路直線段邊線的投影，再選用縱面幾何 W 中的直線坡將白色的兩點連接，然后激活連接線的縱斷面，這樣我們就可以看到 3D 視圖弧形邊線已經繪制好了，其它的弧形邊線重復該步驟完成。

 四、面模板建立路面模型

通過 前面 的步驟 ， 我們就 將道路邊線和交叉道路的中線 邊線 繪制 好了，然后就會看到這樣的 效果。

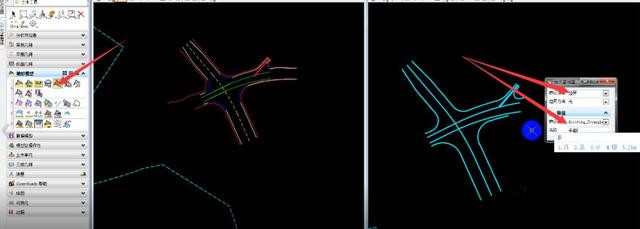

接下將我們前面繪制的線利用地形模型 Q 中從元素創建地膜功能，特征類型選擇邊界，建立一個路面地形模型。

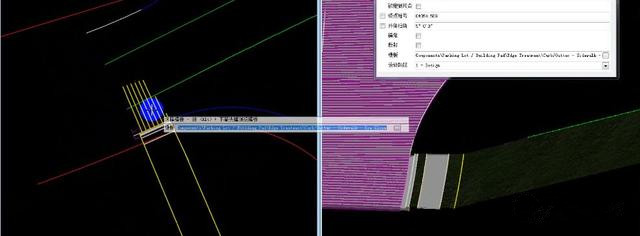

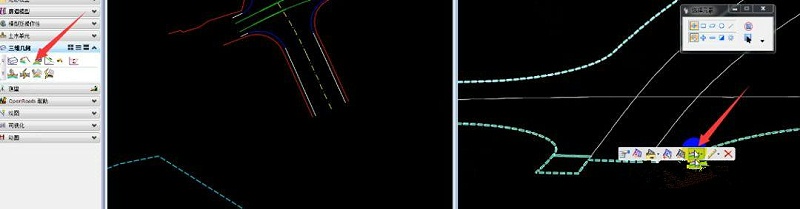

建好路面地形模型以后，利用三維建模中的應用表面模板功能將路面的模板賦予上去， 這樣平面交叉的 路面部分就 基本 完成了 ， 之后再進行合理調整 。

 五、其它設施建模

道路的邊坡和其它的 結構 我們可以分別 采用 廊道進行建模。

 以上就是Bentley PowerCivil 運用面模版進行道路平面交叉建模的過程演示分享，希望能夠?yàn)锽IM工作的同仁們提供一些幫助，其中可能還有許多的不足之處，還請各位同仁多多指教，同時也希望BIM行業發展的越來越好，謝謝！
