AutoCAD Civil 3D是一款強大的軟件，包含的內容也很多，它支持利用 BIM （建筑信息建模）提升土木工程設計和施工文檔編制。AutoCAD的所有命令包括快捷鍵命令在AutoCAD Civil 3D都適用，并且AutoCAD Civil 3D也有自己獨特的命令。

AutoCAD Civil 3D包含四個工作空間，他本身是一個工作空間，還包含：

1.草圖與注釋

這個工作空間和AutoCAD完全一樣，只是名字換了而已。

2.三維建模

這個屬于實體和曲面編輯類，像Revit族或者體量一樣，可以進行拉伸，放樣，空心拉伸等，同時，也可以像在Revit中賦予相關材質，這是因?yàn)樵贏utoCAD Civil 3D中主要側重于曲面編輯，而一些材質還是要在三維建模中賦予。

3.規劃與分析

這個功能是非常強大的，類似于AutoCAD Map 3D，主要是地形圖的處理，以及路線的導出與其他軟件進行交互。

地質模型創建——2種方法

工程的開展地勘先行，常規的地質勘測點需要RTK先放點，再進行鉆探，得出不同地層并標記。地質勘查院有專門的理正勘察設計軟件成圖。今天，我先講通過AutoCAD Civil 3D進行地質模型的創建。

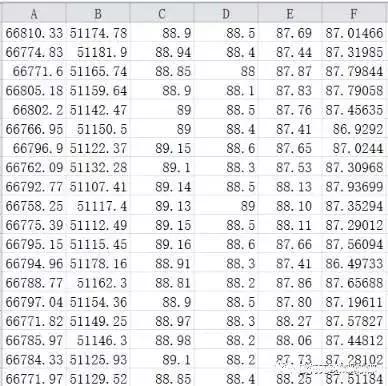

首先，一般勘測單位會給出勘測報告，包含坐標及深度，這個就是需要的（X,Y,Z）。將其整理成excel表格，方便AutoCAD Civil 3D導入。

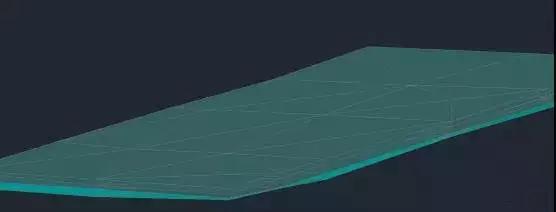

接下來將數據導入到AutoCAD Civil 3D形成4個曲面。

然后選擇其中一個曲面

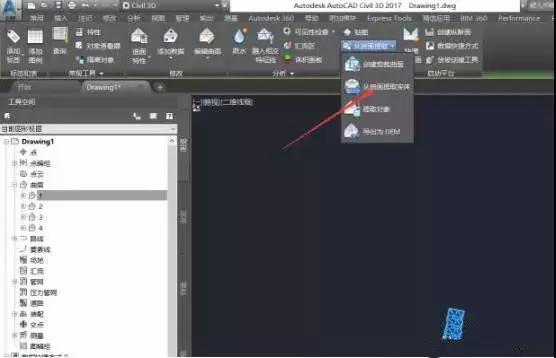

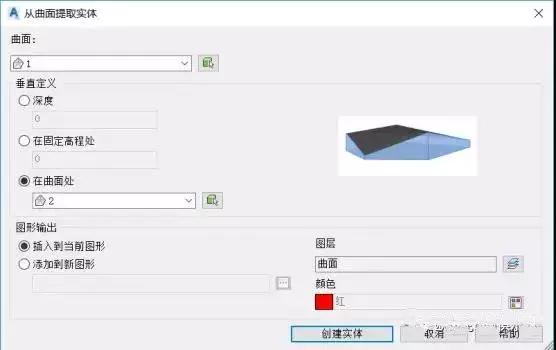

進入實體選項卡創建。

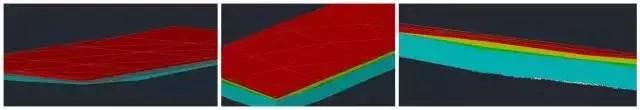

第一個實體生成了，紅色實體，以此類推。

一個完整的地質模塊就這樣出來了。

布爾運算法

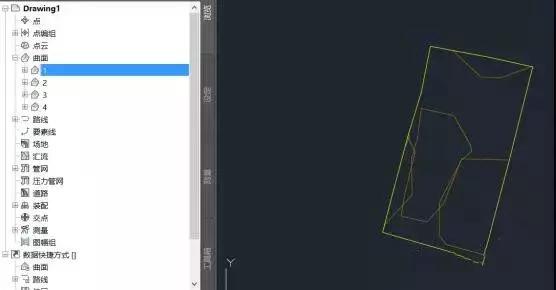

首先，載入4個曲面，顯示方式為等高線。

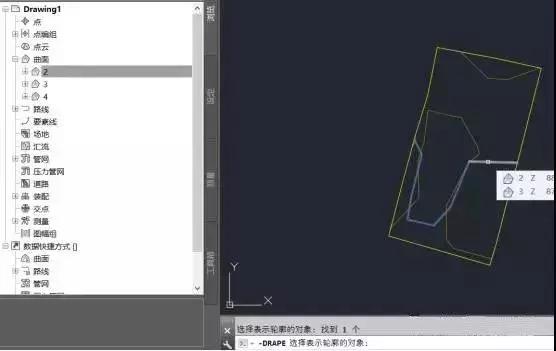

接下來，打散等高線，選擇打散的等高線，在命令行中輸入-drape，回車

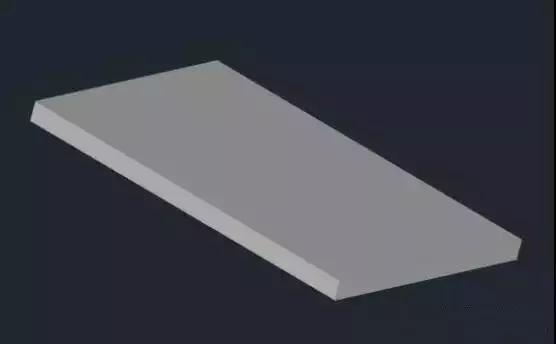

生成體量，依次操作2，3，4曲面

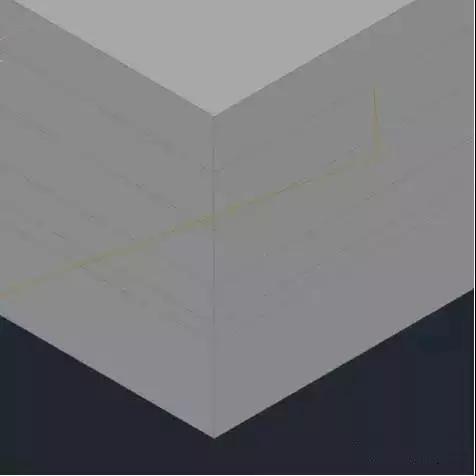

在三維建模下，顯示4個體量，這些體量之間存在交叉關系，可以通過布爾運算進行求差。

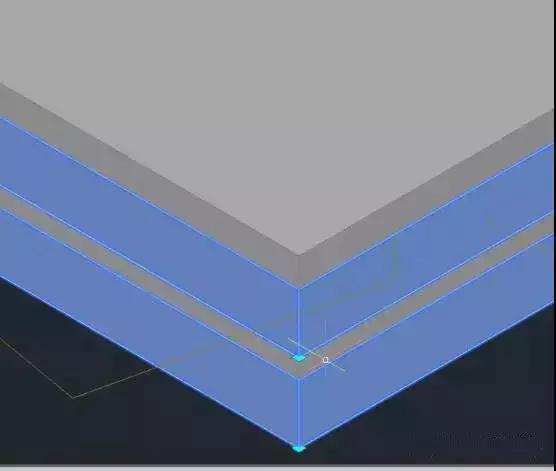

這個是有交叉的，可通過體量差集進行修剪。

在體量上，右擊、布爾、求差，得到上部分，再在其上右擊，轉換為三維實體，這樣的話可以將顏色賦予給三維實體，增進可視化。

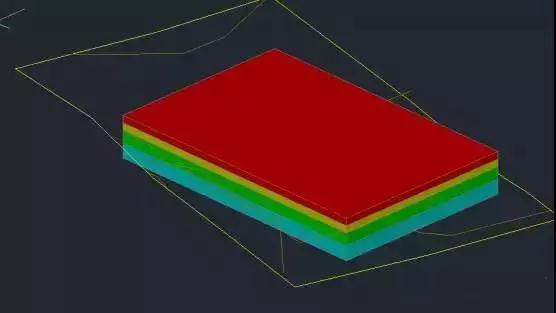

最終四個體量全部轉化為三維實體，并賦予顏色。

出圖
