近年來，以物聯網、云計算、移動互聯網為代表的新一代信息技術，和知識社會環境下逐步孕育的開放的城市創新生態，驅動了智慧城市的形成與發展。

從技術發展的視角來看，智慧城市建設要求通過以移動技術為代表的物聯網、云計算等新一代信息技術應用實現全面感知、泛在互聯、普適計算與融合應用。從社會發展的視角來看，智慧城市還要求通過維基、社交網絡、Fab Lab、Living Lab、綜合集成法等工具和方法的應用，實現以用戶創新、開放創新、大眾創新、協同創新為特征的知識社會環境下的可持續創新，強調通過價值創造，以人為本實現經濟、社會、環境的全面可持續發展。

無論是前者的技術創新層面應用，還是后者的社會創新層面應用，智慧城市的最終形成必須通過系統或平臺，來接收和處理智慧城市在運行過程中產生的數據。在這個系統或平臺中，城市三維模型作為智慧城市的數字地圖，在構建過程中，必須按照國家標準的技術規范，形成統一標準的城市三維模型。

2010年，為統一城市三維建模技術要求，國家住房和城鄉建設部發布行業標準《城市三維建模技術規范》CJJ/T 157-2010，對城市三維模型的基本規定、建模單元?jiǎng)澐峙c模型命名、數據采集與處理、三維模型制作等作出了相應的規定。規范提出：

1.定義
城市三維模型是城市地形地貌、地上地下人工建(構)筑物等的三維表達，反映對象的空間位置、幾何形態、紋理及屬性等信息。本規范中的城市三維模型數據主要包括地形模型、建筑模型、交通設施模型、管線模型、植被模型及其他模型等數據內容。

2.基本規定
1.模型分類與規格
1.1城市三維模型宜分為地形模型、建筑模型、交通設施模型、管線模型、植被模型以及其他模型等，各類模型按表現細節的不同可分為L(zhǎng)OD1、LOD2、LOD3、LOD4四個細節層次，并應符合下表的規定。在同一地區可建立不同細節層次的模型。


1.2不同細節層次的地形模型應符合下列規定：
1）地形模型LOD1應為反映地形起伏特征的模型；DEM格網單元尺寸不宜大于10m×10m；平坦地區的高程精度不宜低于2m，丘陵地區不宜低于5m，山地不宜低于10m，高山地不宜低于20m；
2）地形模型LOD2應為反映地形起伏特征和地表影像的模型；DEM格網單元尺寸不宜大于5m×5m；平坦地區的高程精度不宜低于1.4m，丘陵地區不宜低于2m，山地不宜低于5m，高山地不宜低于10m；DOM分辨率不宜低于1m；
3）地形模型LOD3應為反映地形起伏特征、地表形態及其影像的模型；DEM格網單元尺寸不大于2.5m×2.5m；平坦地區的高程精度不宜低于0.7m，丘陵地區不宜低于1m，山地不宜低于2.4m，高山地不宜低于5m；DOM分辨率不宜低于0.2m；
4）地形模型LOD4應為逼真反映地形起伏特征和地表形態的模型，宜以1：500、1：1000、1：2000等比例尺的地形圖、航空影像及實地采集數據為基礎，采用真實的地表鋪地紋理反映地表的質地、色彩、紋理等特征。

1.3不同細節層次的建筑模型應符合下列規定：
1）體塊模型應根據建筑基底和建筑高度生成平頂柱狀模型；建筑物基底宜以1：500、1：1000、1：2000等比例尺的地形圖建筑輪廓線為依據；建筑高度可根據建筑性質采用對應的平均層高間接獲得，也可通過航空或近景攝影測量、車載激光掃描、機載激光掃描或野外實地測量等方式直接獲得；平面尺寸精度不宜低于2m，高度精度不宜低于3m，對于高層建筑的高度精度可放寬至5m；
2）基礎模型應表現建筑物屋頂及外輪廓的基本特征，平面尺寸和高度精度不宜低于2m；
3）標準模型應精確反映建筑物屋頂及外輪廓的基本特征，平面尺寸和高度精度不宜低于0.5m；
4）精細模型應精確反映建筑物屋頂及外輪廓的詳細特征，平面尺寸和高度精度不宜低于0.2m。

1.4不同細節層次的交通設施模型應符合下列規定：
1）道路中心線模型應反映道路走向，宜利用城市道路中心線及其高程數據生成三維道路中心線；
2）道路面模型應真實表現道路走向、路面起伏等情況，宜以1：500、1：1000、1：2000等比例尺的地形圖或數字正射影像圖為基準，構建道路面的三維幾何面；
3）道路面及附屬設施模型應基本反映道路的起伏、車道、隔離帶、照明、交通站點等，路面紋理和道路附屬設施可采用通用紋理和通用模型建立和表現；
4）精細模型應包含道路模型以及交通附屬設施模型，應真實準確反映道路及附屬設施的結構、尺寸、質地、色彩等特征。

1.5 不同細節層次的管線模型應符合下列規定：
1）管線中心線應表現各類管線的走向及空間拓?fù)潢P(guān)系，應以管線普查和管線竣工測量數據為基礎建立；
2）管線體模型應表現各類管線走向、空間拓?fù)潢P(guān)系、管線口徑及埋深等，應根據管線類型、管線斷面尺寸等信息建立管線體模型；
3）管線體及附屬設施模型應表現各類管線的主從關系、連接及分流情況，附屬設施可采用通用模型；
4）精細管線模型應真實準確地反映各類管線的形態、結構、管線點、管網布設及附屬設施等，并宜增加模型的細膩度和質感。

1.6不同細節層次的植被模型應符合下列規定：
1）通用符號模型宜以1：500、1：1000、1：2000等比例尺的地形圖或數字正射影像圖為基礎，宜反映植被的分布，可基于通用紋理庫實現；
2）基礎模型宜采用單面片、十字面片或多片面的形式表現，宜采用通用紋理，基本反映樹木的形態、高度、分布等主要特征，樹木高度與實際誤差宜在3m以內；
3）標準模型宜采用簡單幾何樹干模型和多面片樹冠形式，真實準確地反映樹木的形態、高度、分布、位置、種類及色彩等特征，樹木高度與實際物體誤差宜在2m以內；
4）精細模型宜采用逼真的幾何模型與紋理相結合的方式對樹木整體進行建模，真實準確地反映樹木的形態、高度、分布、位置、種類及色彩等特征，樹木高度與實際誤差宜在1m以內。

1.7不同細節層次的其他模型應符合下列規定：
1）通用符號模型可使用通用模型表達模型的分布和特征，宜以1：500、1：1000、1：2000等比例尺的地形圖為基礎，反映其他模型物體的分布及主要特征，可采用通用模型或通用紋理示意表現；
2）基礎模型應以實際測量數據為依據，結合真實的紋理圖片，宜采用單面片、十字交叉面片、多面片等方式表現建模物體的基本形態、樣式、高度、分布、位置及紋理特征，紋理宜采用簡單貼圖，高度精度不宜低于模型自身高度的20％；
3）標準模型應根據實際測量的物體尺寸和外業采集的紋理信息精細建模，應真實、準確的反映物體的各部位幾何特征、樣式、高度、分布、位置、質地、色彩及紋理等，模型細部可根據實際情況進行取舍，取舍掉的細部結構可采用紋理進行輔助表現，紋理貼圖要求細節清晰，高度精度不宜低于模型自身高度的10％；
4）精細模型應根據實際測量的物體尺寸和外業采集的紋理信息精細建模，應真實、準確地反映物體的各部位幾何特征、樣式、高度、分布、位置、質地、色彩及紋理等，模型細部可根據實際情況進行取舍，取舍掉的細部結構可采用紋理進行輔助表現，紋理貼圖要求細節清晰，高度精度不宜低于模型自身高度的5％。


2.技術要求
2.1城市三維模型的空間參照系必須與該城市基礎測繪所用的平面坐標系統和高程基準相一致。

2.2城市三維模型應按照本規范第3.1節（因省略部分章節，規范章節與本文章節不一致，具體請查看規范）的規定劃分細節層次，其幾何模型應符合下列規定：
1）應統一以“米”為計量單位；
2）所有模型軸心點定義應統一；
3）每個模型應為獨立對象；
4）在滿足各級別模型細節層次要求的情況下，應盡量減少幾何模型的面數；
5）不應存在漏縫、共面和廢點等；
6）對重復利用的紋理和模型，宜分別建立紋理庫和模型庫。

2.3城市三維模型的紋理應符合下列規定：
1）應真實反映建模物體的顏色、質地和圖案等，同一區域同種類物體紋理應協調一致；
2）應與幾何模型細節層次相匹配，紋理應清晰可辨；
3）紋理尺寸應為2的n次冪，且不宜超過2048×2048像素；
4）對重復利用的紋理，宜建立紋理庫。

2.4城市三維模型屬性信息應包含描述模型類型、用途和特征等的基本屬性信息和專題屬性信息，并應符合下列規定：
1）三維模型的屬性信息應與單個模型一一對應；
2）屬性內容應正確、完整；
3）可根據實際應用需要進行擴充。

3.質量要求
3.1城市三維模型的質量應滿足完整性、幾何精度、屬性精度、現勢性和邏輯一致性的要求。
3.2城市三維模型的完整性應符合下列規定：
1）三維模型數據要素應全面完整，不應有重復或遺漏；
2）三維模型數據要素不宜有冗余；
3）不同類型、不同細節層次數據的拓?fù)潢P(guān)系應完整、正確。

3.3城市三維模型的幾何精度應符合下列規定：
1）城市三維模型數據的平面坐標值(X、Y)應與實際測量值保持一致；
2）城市三維模型數據的高度(Z)，根據不同模型類別和細節層次，應符合本規范第3.1節（因省略部分章節，規范章節本文章節不一致，具體請查看規范）的有關規定；
3）模型數據各組成部分的相對位置應準確。

3.4城市三維模型的屬性精度應符合下列規定：
1）城市三維模型屬性應根據不同模型類別設置不同的屬性字段；
2）各類模型分類及其編碼應正確完整；
3）城市三維模型的屬性項和屬性值應準確、完整。

3.5城市三維模型的現勢性應符合下列規定：
1）應按需求定期或及時對數據進行更新，保持?jǐn)?shù)據的現勢性
2）元數據或要素屬性中應包含時間標識。

3.6城市三維模型的邏輯一致性應符合下列規定：
1）城市三維模型數據在遵循的概念模式規則上應具有一致性；
2）城市三維模型數據存儲的數據格式應具有一致性；
3）城市三維模型數據空間位置應具有拓?fù)湟恢滦浴?/span>

4.元數據
4.1城市三維模型元數據應說明三維模型數據的內容、質量、狀況和其他有關特征，并應符合下列規定：
1）適用于數據存儲、建庫的要求；
2）適用于數據的管理、轉換的要求；
3）適用于數據查詢、瀏覽、檢索的要求；
4）適用于數據發布、共享的要求。

4.2元數據應符合現行行業標準《城市地理空間信息共享與服務元數據標準》CJJ/T 144的規定。

3.建模單位劃分與模型命名
1.建模單元?jiǎng)澐峙c編碼
1.1城市三維模型建模單元的劃分應符合下列規定：
1）應以相對穩定的自然地形地物為界，并應保持邊界的穩定性；
2）應與管理單元統籌考慮，并應結合行政區劃界線，方便項目實施及基礎資料收集整理；
3）應考慮城市歷史、景觀、生態等控制要素的相對完整；
4）所有建模單元應完整覆蓋建模區域，無縫銜接。

1.2城市三維模型建模單元的編碼應符合下列規定：

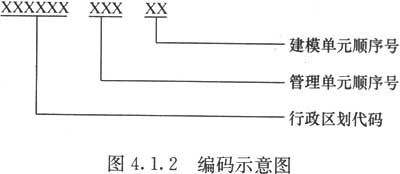

1）城市三維模型建模單元宜按“區(縣)、管理單元、建模單元”三級進行劃分，其中，管理單元可以是街道(鄉、鎮)等行政管理單元，也可以是規劃管理的分區；建模單元宜以道路圍合區域(如街坊)為單位；
2）建模單元編碼應由行政區劃代碼、管理單元順序號和建模單元順序號三部分組成，并應符合下列規定：


①行政區劃代碼采用6位編碼方式，其編碼應符合現行國家標準《中華人民共和國行政區劃代碼》GB/T 2260的規定；
②當管理單元采用街道(鄉、鎮)劃分時，應采用所在城市統一的街道編碼；當采用規劃管理的分區劃分時，應采用管理單元的順序號，并應使用3位編碼方式；
③建模單元編碼可采用自然順序編號，并應使用2位編碼方式。

2.模型命名
2.1城市三維模型及紋理的命名應符合下列規定：
1）命名應正確、合理、簡明；
2）宜使用字母、數字和下劃線組合命名；
3）所有模型及紋理的命名必須唯一；
4）命名規則應具有可擴充性。

2.2城市三維模型的命名應符合下列規定：

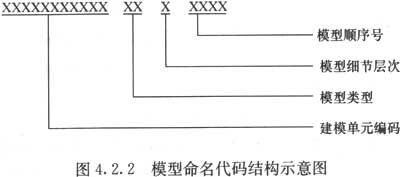

1）城市三維模型命名宜按“建模單元編碼、模型類型、模型細節層次、模型順序號”四級進行編碼，建模單元編碼應符合本規范第4.1.2條（因省略部分章節，規范章節與本文章節不一致，具體請查看規范）的有關規定；模型類型應按地形模型、建筑模型、交通設施模型、管線模型、植被模型和其他模型劃分，可采用各類別名稱首字母縮寫，也可采用英文縮寫；細節層次應劃分為L(zhǎng)OD1～LOD4四個層次；模型順序號應為各類建模物體順序編號；
2）城市三維模型命名應由建模單元編碼、模型類型、模型細節層次和模型順序號四部分組成。



2.3 城市三維模型的紋理應與模型名稱相對應，可采用模型命名加順序號的方式。

4.數據采集與處理
1.框架數據采集與處理
1.1框架數據應包括下列內容：
1）地表及其特征點的位置、高程；
2）建(構)筑物的位置、高度、基底形狀、立面和屋頂結構；
3）交通設施的位置、形狀和結構；
4）管線特征點的位置、高程、管線的斷面尺寸；
5）植被的位置和高度；
6）其他地物的位置、形狀和尺寸。

1.2框架數據宜從已有DLG、DEM、DOM、管線普查和竣工測量等勘測資料中提取，也可實地采集。
1.3地形模型LOD1、LOD2和LOD3的框架數據應以DEM數據作為地表起伏特征的依據，地形模型LOD4的框架數據宜從1：500、1：1000、1：2000等比例尺的地形圖中提取或采用測量方法采集。
1.4建筑模型的框架數據應從DLG數據中提取或采用測量方法采集建(構)筑物及其附屬設施的位置、高度和幾何形態信息，也可利用設計資料獲取。
1.5交通設施模型的框架數據應從DLG數據中提取或采用測量方法采集交通設施的位置、高度和幾何形態信息，也可利用設計資料獲取。
1.6管線模型的框架數據應利用管線普查和竣工測量等方式，提取管線位置和高程信息，并宜利用管線的管徑或橫斷面信息作為幾何形態的依據。
1.7植被模型的框架數據應從DLG數據中提取或采用測量方法采集植被模型的位置、高度等信息，也可通過拍照等方式獲取植被覆蓋的空間形態。
1.8其他模型的框架數據應從DLG數據中提取或采用測量方法采集相應要素的位置、高度和幾何形態信息。

1.9框架數據采集應符合下列規定：
1）選用的已有測繪資料應滿足建?，F(xiàn)勢性和精度要求，不能滿足要求時應進行更新測量；
2）平面和高程數據測量的采集，應符合現行行業標準《城市測量規范》CJJ 8的相關規定；
3）應以準確表達對象幾何形態特征為原則，可通過圖像或視頻等輔助方式描述幾何形態的細節特征。

1.10框架數據的處理應符合下列規定：
1）應對分區采集的框架數據進行合并和接邊處理；
2）應根據建模單元進行分塊、分層處理；
3）可轉換為建模軟件或管理軟件需要的文件格式。

2.紋理數據的采集與處理
2.1紋理數據應包括下列內容：
1）地表影像信息；
2）建(構)筑物屋頂和外立面影像信息；
3）交通設施表面影像信息；
4）植被表面影像信息
5）其他地物的表面影像信息。

2.2紋理數據的采集應符合下列規定：
1）地形模型LOD1、LOD2和LOD3的紋理數據可采用城市DOM數據，LOD4的地形紋理可采取實地拍照方式采集；
2）建筑模型的外立面紋理可采取攝影測量、激光掃描等遙感技術或?qū)嵉嘏恼辗绞讲杉敳考y理可利用DOM數據，也可采取實地拍照方式采集；
3）交通設施模型的紋理可采取攝影測量、激光掃描等遙感技術或?qū)嵉嘏恼辗绞讲杉访鏄?biāo)線紋理可利用DOM數據提取，也可采取實地拍照方式采集；
4）管線模型的紋理可采取圖像處理方式制作；
5）植被模型的紋理可采取實地拍照方式采集或制作紋理庫；
6）其他模型的紋理可采取攝影測量、激光掃描等遙感技術，實地拍照方式采集或圖像處理方式制作。

2.3利用攝影測量、激光掃描等技術提取的紋理應滿足分辨率要求，且影像應無變形、無失真。

2.4實地拍照采集紋理應符合下列規定：
1）應選擇光線較為柔和均勻的天氣，按正視角度進行拍攝，應避免逆光拍攝；
2）應拍攝地物所有部位的表面影像。有重復單元的表面，宜拍攝局部；無重復單元的表面，應拍攝完整表面；對結構復雜或無法正視拍攝的表面，應進行多角度拍攝，并利用圖像處理軟件進行糾正和拼接處理；
3）應根據不同細節層次的模型確定拍照需要表現的細節；
4）應拍攝有代表性的表面影像制作可重復利用的紋理。

2.5 采集的紋理數據的處理應符合下列規定：
1）紋理數據應色調協調，自然美觀；
2）紋理數據應真實反映實際材質的顏色、質感、圖案和年代特征；
3）紋理數據應進行糾正處理，并減少視角或鏡頭畸變引起的變形；
4）紋理數據不宜含有建模影像以外的其他影像；
5）相同細節層次的模型紋理應具有相近的紋理分辨率；
6）紋理數據拼接應無縫，且過渡自然；
7）宜轉換為統一的文件格式。

3.屬性數據采集與處理
3.1屬性數據應依據城市三維模型的應用需要進行采集，宜包括下列內容：
1）建筑的名稱、權屬單位、地上建筑層數、建筑結構、建筑性質、建筑面積、停車位、建成時間等；
2）交通設施的名稱、道路等級、道路寬度、建成時間等；
3）管線的類型、材料、埋設方式、斷面尺寸、權屬單位等；
4）植被的名稱、種類、樹齡、權屬單位等
5）其他模型對應的名稱、權屬單位等。

3.2屬性數據應利用已有的城市基礎地理信息資料和其他統計資料提取，也可采取實地調查方式采集。

3.3屬性數據采集應符合下列規定：
1）每個建模地物均應具有相應的屬性；
2）屬性數據采集宜與框架數據、紋理數據的采集同步進行；
3）實地調查采集數據應進行校核檢查，保證建模地物的屬性信息正確完整。

3.4屬性數據采集內容宜符合下列規定：
1）建筑模型的屬性結構宜符合本規范附錄A的規定；
2）交通設施模型的屬性結構宜符合本規范附錄B、附錄C、附錄D的規定；
3）管線模型的屬性結構宜符合本規范附錄E、附錄F的規定；
4）植被模型的屬性結構宜符合本規范附錄G的規定；
5）其他模型的屬性結構宜符合本規范附錄H的規定。


5.三維模型制作
1.地形模型
1.1地形模型應包括山地、丘陵、平原、河流和湖泊等建模內容。
1.2 地形模型的制作應符合下列規定：
1）地形模型數據應由幾何數據和紋理數據組成，模型應簡潔、完整地表達城市地表起伏形態特征，便于快速、清晰地判斷城市的地形特征和方位；
2）地形模型制作前，應根據需要合理確定幾何模型表達的精度要求及紋理的分辨率、尺寸；
3）地形模型的邊界線必須為閉合多邊形；
4）地形模型制作的質量應符合下列規定：
①地形模型的幾何精度宜符合現行國家標準《數字測繪成果質量要求》GB/T 17941關于相應DEM格網精度和應用需求的規定；
②地形模型的紋理分辨率宜符合現行行業標準《城市基礎地理信息系統技術規范》CJJ 100中關于相應DOM分辨率和應用需求的規定；
③相鄰建模單元的地形模型應平滑銜接，不得出現重疊和漏縫
④地形模型應完整覆蓋整個建模區域。

1.3地形模型的建模方法應符合下列規定：
1）根據設計或應用需要，地形模型可按本規范表3.1.1（因省略部分章節，規范章節與本文章節不一致，具體請查看規范）中四個細節層次的一種或多種進行建模；
2）地形模型，LOD1、LOD2和LOD3宜由程序自動生成，不同細節層次的地形模型應采用不同精度的數據進行制作；對地形較為復雜的局部地區，可通過增加地形特征線、特征點或手工調整的方式進行修改調整
3）地形模型制作利用的DEM和DOM數據應滿足本規范第3.1.2條（因省略部分章節，規范章節與本文章節不一致，具體請查看規范）規定的精度要求；
4）地形模型宜由DEM數據構建三角網，生成地形三維模型，并疊加DOM作為紋理來表現；對需要表現局部地區細節特征的情況，應利用等高線、高程點和特征點、線等數據進行細化；
5）地形模型LOD4宜以1：500、1:1000、1：2000等比例尺的地形圖、遙感影像、激光掃描點云或?qū)嵉夭杉臄?shù)據為基礎，采用交互式CAD建?；蚣す恻c(diǎn)云建模的方式制作，可按本規范第4.1節（因省略部分章節，規范章節與本文章節不一致，具體請查看規范）的規定劃分建模單元；
6）地形模型LOD4應與建筑模型、交通設施模型、植被模型及其他模型底部無縫銜接。

2.建筑模型
2.1建筑模型應包括下列建模內容：
1）各類地上建(構)筑物，包括建(構)筑物主體及其附屬設施；
2）各類地下建(構)筑物，包括地下停車場、地下商場、地下人防工程等。

2.2建筑模型應符合下列規定：
1）建筑模型在滿足視覺效果的情況下，宜減少模型的幾何面數和降低紋理的分辨率；對有規律紋理可采用重復貼圖的方式；
2）建筑模型的基底、外立面幾何結構與建筑高度應準確，紋理拼接應過渡自然；
3）紋理應正確反映木材、石材、玻璃、金屬等建筑材質特征。

2.3建筑模型應采用下列建模方式：
1）宜利用交互式CAD、攝影測量或激光掃描等技術進行幾何建模
2）體塊模型建模應符合下列規定：
①體塊模型的基底輪廓線應基于1：500、1：1000、1：2000等比例尺地形圖中建筑物的基底輪廓線直接生成，并與地形圖保持一致；
②體塊模型可依據建筑物基底的幾何形狀及建筑高度生成幾何模型，紋理可用單色表示。

3）基礎模型建模應符合下列規定：
①基礎模型的基底輪廓線應基于1：500、1：1000、1：2000等比例尺地形圖中建筑物的基底輪廓線直接生成，并與地形圖保持一致；
②基礎模型的立面可依據建筑物的外立面幾何結構及建筑高度生成幾何模型，應反映出坡屋頂、平屋頂、穹頂?shù)任蓓斀Y(jié)構形式；
③紋理應基本反映建筑物的顏色、質地、圖案和局部細節特征。

4）標準模型建模應符合下列規定：
①基底輪廓線應基于1：500、1：1000、1：2000等比例尺地形圖中建筑物的基底輪廓線直接生成，并與地形圖保持一致；
②應反映外立面上陽臺、窗、廣告牌及各類附屬設施的變化；
③應反映屋頂結構形式與附屬設施等細節；
④紋理宜與實際基本一致，可反映建模物體的顏色、質地和圖案等；紋理中不得包含建筑以外的物體，物體外立面及屋頂主要的變化細節應清晰可辨。

5）精細模型建模應符合下列規定：
①宜根據精密儀器測量結果或建筑設計資料制作；
②應精確反映建筑的外立面、屋頂結構形式及各類附屬設施等的細節；
③紋理應與實際一致，真實反映建模物體的顏色、質地和圖案等；紋理中不得包含建模物體以外的物體，物體的外立面及屋頂變化細節應清晰可辨。

3.交通設施模型
3.1交通設施模型應包括下列建模內容：
1）道路，包括公路、城市道路、廠礦道路、林區道路、鄉村道路及下穿通道等；
2）軌道交通及橋梁，包括鐵路、輕軌、地鐵、高架路、立交橋、人行天橋、公鐵兩用橋、支座、引橋、欄桿、拉索等；
3）道路附屬設施，包括道路交通標志和標線、路沿、植被隔離帶、柵欄、頂篷、路燈、信號燈等。

3.2交通設施模型應符合下列規定：
1）交通設施的位置及二維尺度應根據1：500、1：1000、1：2000等比例尺的地形圖或DOM確定，高度信息可進行實地測量或根據遙感影像及現場勘查資料進行判讀；
2）道路的鋪裝方式和材質特點可依據城市現狀主要道路特征確定，人行道的鋪裝圖案材質及顏色宜實地采集；
3）道路上的各類交通標識宜與實際情況一致，包括各類交通標志、標線和信號燈等；
4）其他道路附屬設施宜依據現實中的典型形式進行建?；蚣y理表現，幾何尺寸應符合相關設施的設計、制造規范，可重復使用。

3.3交通設施模型可采用下列建模方式：
1）交通設施線狀模型應依據地形圖中的道路中心線和地表高程點數據制作，應與道路中心線一致，弧線路段可作圓滑處理。
2）道路面建模應符合下列規定：
①依據地形圖中道路邊線形成三維幾何面模型，弧線路段可作圓滑處理；
②紋理可采用簡單貼圖。

3）道路面及附屬設施建模應符合下列規定：
①應依據地形圖中道路邊線進行三維幾何面建模，弧線路段可作圓滑處理；
②紋理應反映路面材質及交通標線；
③交通附屬設施模型的位置和幾何尺寸宜與現狀一致。

3.4精細模型建模應符合下列規定：
①應準確反映交通設施及附屬設施的結構特征，任一維度變化超過1m的結構特征均應進行三維幾何建模；
②基底輪廓線應與地形圖或設計圖一致，弧線路段可作圓滑處理，模型高度可進行現場測量或通過現場照片判讀；
③紋理要求細節清晰，準確反映建模物體材質特征，不同材質或鋪裝形式之間的差別與分隔應清晰反映。

4.管線模型
4.1管線模型應包括下列建模內容：
1）管線，包括埋設于地下各類管道、直埋纜線和地上架空管線；
2）管線特征點，包括管線線路上交叉、分支、轉折、變材等連接關系的點；
3）管線附屬設施，包括對管線載體傳輸有分流、匯聚、增壓、降壓、輸出的專業設備。

4.2 管線模型應符合下列規定：
1）在符合應用需要的可視效果下，宜減少模型的幾何面數；

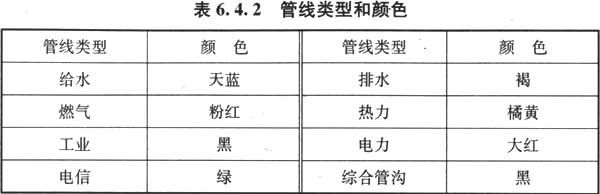

2）宜按給水、排水、燃?xì)?、工業、熱力、電力、電信、綜合管溝等分類，并應以顏色區分，管線類型和顏色宜符合下表的規定；


3）應建立附屬設施的通用模型庫。

4.3管線模型應采用下列建模方式
1）宜利用管線普查或竣工測量數據自動生成管線模型，也可利用交互式CAD進行幾何建?；蚣す鈷呙璺绞浇?。
2）管線中心線建模應符合下列規定：
①應基于測量數據生成，中心線上管線特征點的坐標值應與實際管線實體中心線上特征點保持一致；
②管線寬度應反映出管線的主次關系；
③應真實表達管線在平面的走向和在豎向的空間拓?fù)潢P(guān)系。

3）管線體建模應符合下列規定：
①應反映出管線的主次關系；
②斷面尺寸應真實反映管線口徑及類型。

4）管線體及附屬設施建模應符合下列規定：
①宜反映出管線的主次關系和連接點；
②應真實反映管線口徑的類型，管線斷面可作圓滑處理；
③附屬設施模型的外觀，應能直觀反映其功能及相同管線實體段之間的分流調節特征。

5）精細模型建模應符合下列規定：
①宜反映管線的主次關系和連接點；
②應真實反映管線口徑形狀，管線斷面應作圓滑處理；
③匝口、放水口、消火栓、電桿、塔架和各種窨井等與地上其他精細模型結合緊密的附屬設施模型與實際地物的水平與垂直的誤差不宜超過0.5m；
④使用的紋理應真實反映實際建模物體的材質特征；
⑤多種管線在水平垂直交叉時，宜依據其最近的管線特征點高程差異，反映空間的交錯結構細節。

5.植被模型
5.1植被模型應包括下列植被的建模：
1）公路或道路兩旁成行栽植的行道樹；
2）綠地、公園、社區、庭院種植的景觀植物。

5.2植被模型建模應符合下列規定：
1）在符合應用需要的可視效果下，其形態、高度宜真實；
2）植被模型的樹干底部應與其附著面保持一致；
3）行道樹的放置間距應符合實際情況；
4）景觀植物的放置和搭配宜與實際相符，樹種選擇和色彩搭配應協調美觀，樹木的大小、高低、形態應與所在環境的尺度和空間層次相宜。

5.3 植被模型應采用下列建模方式：
1）可采用CAD、分形及其他建模技術中的一種或幾種方式組合建模。
2）CAD建模過程應包括下列步驟：
①外業調研和數據采集：采集樹種、樹高、形態、分布、位置及色彩等信息；
②數據預處理：包括外業采集資料整理、數據分類、紋理制作等；
③模型制作：根據外業采集調研情況和表現要求，制作相應級別的模型；
④植被模型的數據優化：根據應用及表現的要求，宜通過減少模型幾何面數和降低紋理分辨率等方式對模型進行優化處理。

3）通用符號模型建模應符合下列規定
①應基于1：500、1：1000、1：2000等比例尺地形圖；
②樹干底部中心點的平面坐標值應與地形圖上保持一致，主要反映植被的分布；
③行道樹的高度可根據測量數據，設置一定的高度變化區間，隨機生成；
④景觀植物可用紋理庫中的一種或多種紋理，設置一定的高度變化區間，隨機生成。

4）基礎模型建模應符合下列規定：
①應基于1：500、1：1000、1：2000等比例尺地形圖；
②樹干底部中心點的平面坐標值應與地形圖上保持一致；
③可綜合考慮建設情況、表現效果等，建立單面片、十字面片或多面片的幾何模型；
④行道樹的高度可根據測量數據，設置一定的高度變化區間，隨機生成；
⑤景觀植物可用紋理庫中的一種或多種紋理，設置一定的高度變化區間，隨機生成；
⑥應種植與實際類似的樹種，基本反映樹木種類及分布情況。

5）標準模型建模應符合下列規定：
①宜建立簡單的樹干模型，反映樹干的基本特征；
②樹冠宜采用多面片形式表現，真實反映樹冠色彩、形態、樹葉紋理等特征；
③行道樹樹干模型以實際測量數據為依據建立；
④景觀植物中的保護樹種、造型樹等特殊樹種，高度應以測量數據為準；
⑤紋理應與實際基本一致，主要特征清晰可辨。

6）精細模型建模應符合下列規定：
①宜對植被模型的樹干、樹枝、樹葉等進行全要素建模，可采用模型樹方式，也可采用分形技術建立；
②紋理應真實準確地反映植被各要素的顏色、質感和圖案等，且清晰可辨；
③宜針對場景較小和特定造型的景觀植物、文物保護樹種等建立精細模型。

6.其他模型
6.1除地形、建筑、交通設施、管線和植被模型以外的其他城市要素的三維模型，可包括下列建模內容：
1）城市雕塑，包括城市中各類裝飾雕塑；
2）城市休息設施，包括座具、傘與座椅、步廊、路亭等；
3）城市衛生設施，包括垃圾箱、公共廁所、飲水及清洗臺等；
4）城市信息和通信設施，包括電話亭、郵箱、環境標識、告示板、宣傳欄、計時裝置、電子信息查詢器等；
5）城市娛樂休閑設施，包括游戲設施、娛樂設施、戶外健身設施等；
6）城市消防設施，包括消防水池、消防水塔等；
7）殘疾人專業設施。

6.2其他模型建模應符合下列規定：
1）模型底部應與其附著面保持一致；
2）模型外形主要結構應表達清楚、準確和完整；
3）模型尺寸、比例應準確；常規尺寸應統一收集獲取，特殊造型模型及其細節結構應進行實地測量，并嚴格按照測量數據進行模型制作；
4）應控制模型面數，在不影響模型表現效果的前提下，可采用紋理表現模型的細部結構；對鏤空細節非常多的模型，宜采用透明貼圖對模型進行優化；
5）模型的擺放應以實際情況為依據，合理設置擺放位置及間距，不應與周?chē)Ｎ矬w相互穿插。

6.3其他模型可采用交互式CAD、激光掃描或近景攝影測量等方法制作，并應符合下列規定：
1）交互式CAD建模應包括下列主要步驟：
①資料收集及外業調研：可從城市規劃、城市管理等部門收集各類其他模型的樣式、分布、位置等信息，也可外業實地采集；
②數據預處理：包括資料整理、外業采集資料整理、數據分類、屬性信息整理等；
③模型制作：根據收集的資料和不同的表現要求，制作相應級別的模型；
④數據優化：根據應用及表現的要求，宜通過減少模型幾何面數和降低紋理分辨率等方式對模型進行優化處理。
2）激光掃描建模應利用地面激光掃描技術，采集場區內的三維點云，量測特征點、特征線、特征面，建立體模型，可詳細表現其他模型的整體及細部結構特征。
3）近景攝影測量建模應采用立體影像，自動或半自動地進行特征點線采集和攝影測量計算，建立模型。

城市三維技術模型的建立，在遵守上述技術規范的基礎上，應采用合適的建模軟件，如大規模三維實景建模軟件ContextCapture Center。

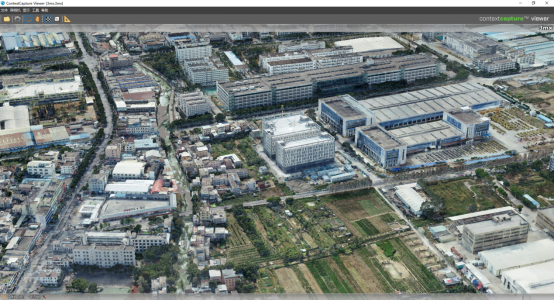

ContextCapture Center三維實景建模軟件可以快速為各種類型的基礎設施項目生成最大尺寸、最具挑戰性的現狀三維模型，包括源自任何數碼照片的與整個城市同樣大小的規模，還支持最精密復雜的航空相機系統和 UAV 采集系統。

使用ContextCapture Center，不需要昂貴的專業化設備，您就能快速創建細節豐富的三維實景模型，并使用這些模型在項目的整個生命周期內為設計、施工和運營決策提供精確的現實環境背景。

ContextCapture Center軟件詳情：ContextCapture Center大規模三維實景建模軟件

如果您有城市三維建模需求，或者對ContextCapture Center感興趣，歡迎聯系我們：18122393143。
