一、概況

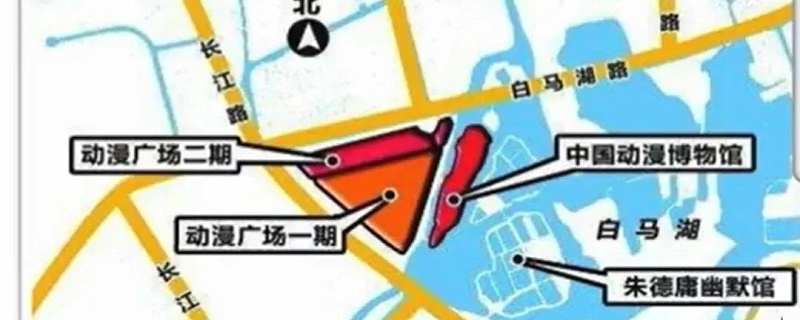

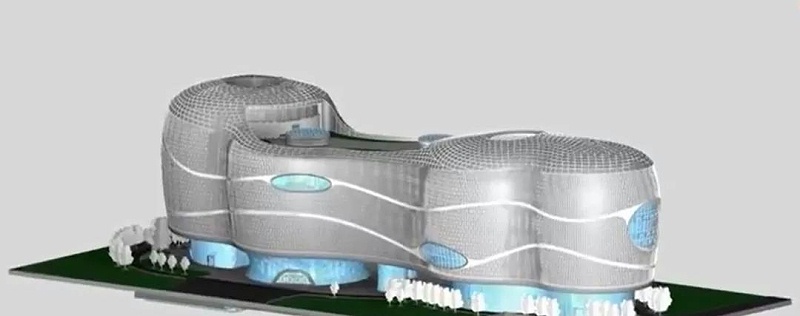

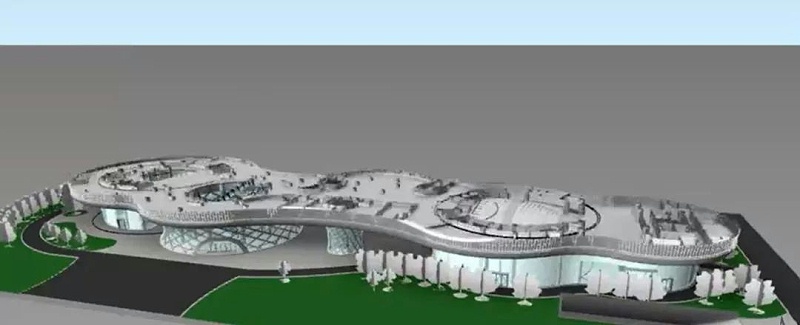

中國動漫博物館位于杭州市濱江區白馬湖，緊鄰動漫廣場二期展覽館2013年設計，2014年開工規劃用地2.77公頃建筑面積約三萬平方米。中國動漫博物館及展陳、收藏、教育、體驗、學術等多種功能于一體，影視劇院區、公共交流區等功能區，是國內規模最大展品最豐富內容最權威的動漫專業博物館。博物館白色的建筑外表皮由總面積1.6萬平方米雙曲面鋁板組成，呈現出高低起伏圓潤流暢的自然形態。博物館一層為架空懸挑設計，形成動漫森林廣場體現出云下森林如詩如畫般的意境美。40米高的屋頂還有一個動漫主題的空中花園，從這里可以鳥瞰白馬湖2000余島的秀麗風光，屆時坐落于濱江白馬湖畔的 動漫博物館將以中國動漫發展脈絡為主線，展出名人手記、名作原稿，讓游客切身體驗動漫游樂氛圍。

二、項目特點與難點

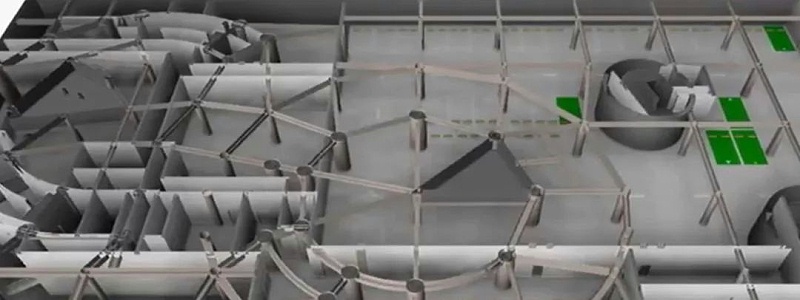

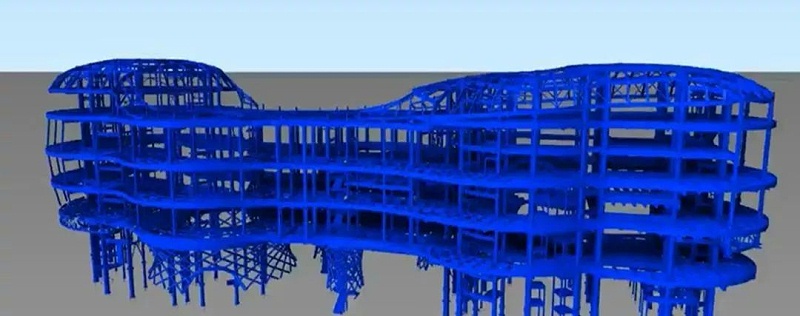

本工程結構復雜是由地下室方形混凝土結構，地上有三個圓連成的不規則鋼結構組合而成的結構體系，地下室梁柱較多且排列不規則，地上部分走道均為不規則弧形。由于地下室梁柱較多且排列不規則，管線走向容易受阻并且不好設置掛梁支架，建筑內部不規則弧形走道使得地面部分主干管線必須跟著弧度排布。同時不規則弧形走道使得風頭、燈具、噴頭、煙感、喇叭等吊頂上附著設施排列及定位難度增大，增加了排布和施工難度。

三、BIM應用范圍及特點

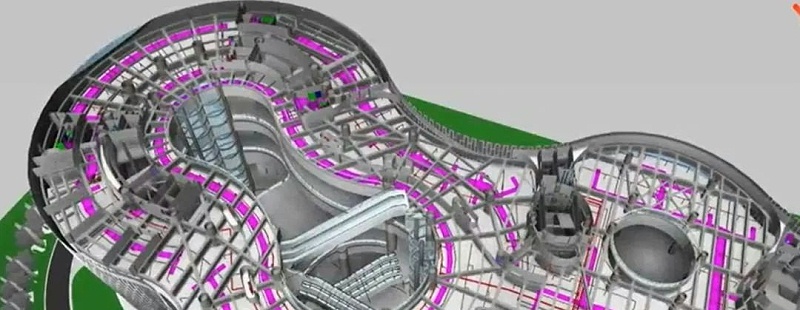

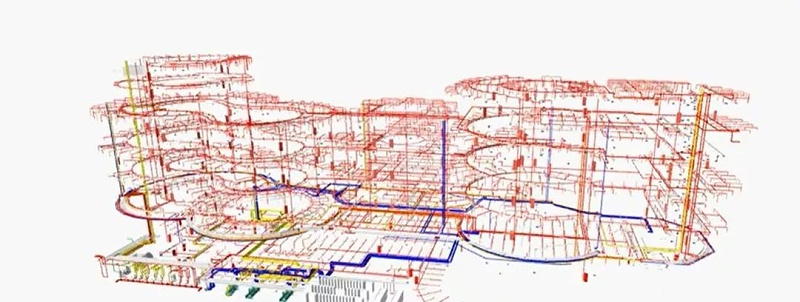

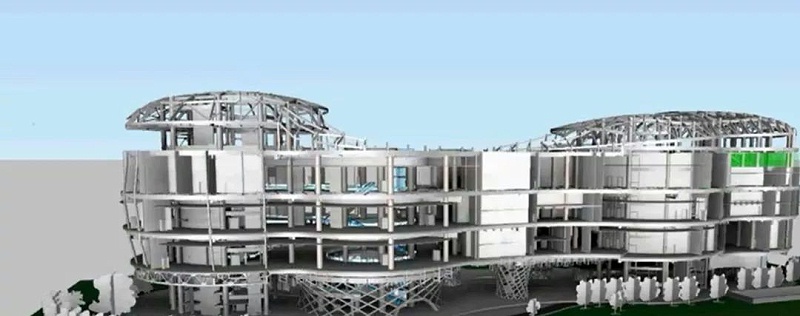

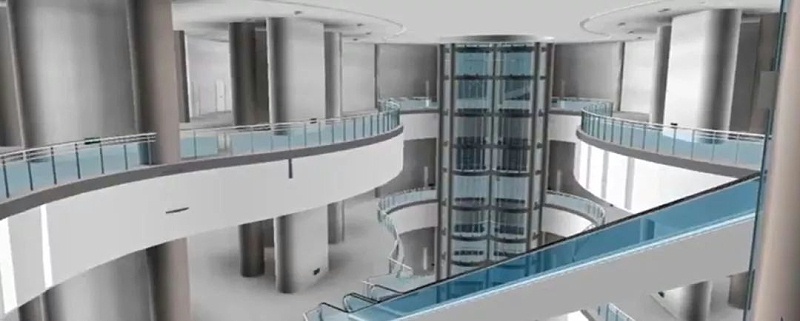

本項目通過BIM技術建模將傳統的平面與文字敘述交底轉換為三維模型展示，并配以技術交底動畫從而使技術交底更為直觀明了。通過BIM建模為工廠化預制加工生產提供加工圖，提高施工效率與質量。本項目整體工程區域覆蓋全。整個項目從地下室到屋面除了綜合鋼結構模型、土建模型、幕墻模型外還包含了裝飾裝修模型，從而保證了機電模型更為直觀、精準。機電智能各系統范圍全。涵蓋了生活及排水系統、消防系統、強弱電系統、空調系統。本項目在BIM技術的應用上貫穿于設計、施工和運維管理的整個項目周期的各個階段。

四、優化原則及應用步驟

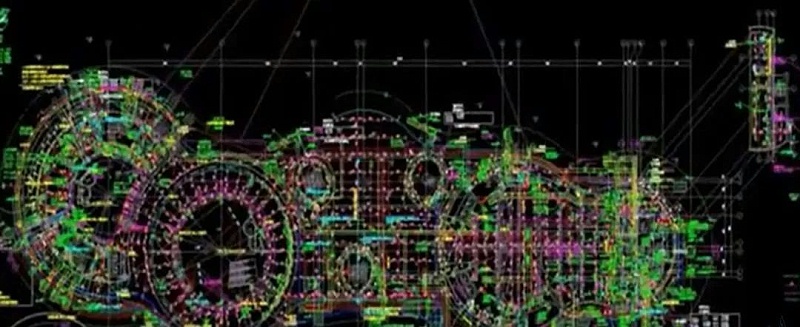

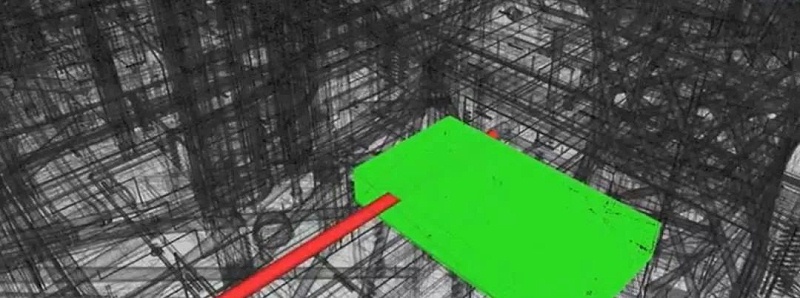

BIM建模優化首先以符合各種規范為原則，根據施工現場實際情況進行管線綜合排布，在建模過程中充分利用建筑空間優化管線走向與排布，以提高經濟效益。根據建筑造型特征對管線進行綜合排布，實現總體整齊美觀。本項目在BIM建模過程中充分預留出施工與維修空間，便于二次施工作業與日后移交運維，首先我們收集各系統CAD圖紙進行清除整理然后在平面對各系統進行疊加找出復雜點與難點由項目組成員集體討論解決與優化方案，根據方案各系統分別建模，然后將各系統模型進行整合與碰撞檢測解決了碰撞問題之后再進行細節的優化整改，最后出深化施工圖進行技術交底。

五、亮點與成果

平面初步優化解決了80%的沖突及問題，讓優化更徹底合理，且大大減少了模型優化的工作量，根據管線排布規則確定了各類管線的標高及成排主干管線的位置，使其更規范合理、整齊美觀，并且建模一次成型。

確定了頂棚上各類機電智能設備布局的總體概念符合規范布置。根據建筑結構實際情況，充分利用空間。狹小的泵房我們充分利用了垂直空間進行排布。低矮的冷凍機房充分利用了水平空間進行排布。對于結構復雜的部位充分利用了鋼架上空間進行排布。

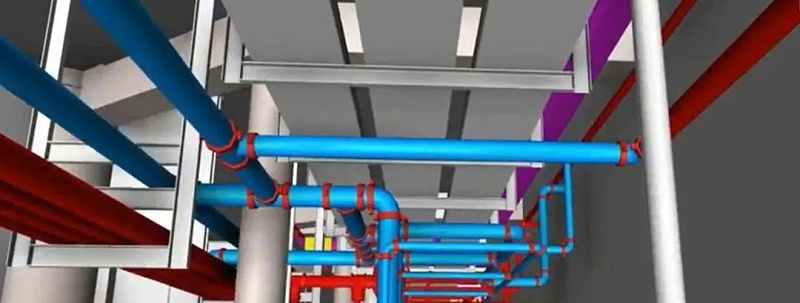

走道內主干管線走向與建筑造型同步。各類管線的彎曲弧度與走道基本一致，管道間距分布均勻。

吊頂上機電、智能設施布置感觀感好。吊頂上機電智能設施符合規范規定的安全距離布置整齊，中心線基本與走廊中心線一致觀感質量好。

冷凍機房管線、閥門排布整齊美觀。設備布置整齊化管線簡單明了，立管成行成排，同類閥門儀表中心線一致通過。

六、效益分析

通過BIM技術的運用對泵房、空調機房的管線、控制柜安裝位置進行了調整，優化后管線更合理同時大大縮短了出線電纜與原施工圖相比總節約成本約17萬元。

通過BIM技術的運用提前避免了返工、窩工現象與同類型的項目進行調查、比對、分析此項可節約成本26萬元左右。

基于本項目建筑結構特點對空調水管、消防噴淋水管以及風管都要求按照圓弧型的走道進行安裝，通過BIM技術的運用將圓弧形的管道預先進行建模排布、預制加工降低了二次安裝費用，此項約節約費用42萬元。

七、總結

通過BIM技術的應用，讓我們認識到BIM能更方便考察設計方案是否合理，提前發現施工質量、安全、可行性等方面的隱患，從而采取有效的預防與強化措施，三維方式的管路綜合工作將大大減少現場錯誤，減少返工和浪費，對整個工程的優化建設起到不可估量的推進作用。我們將繼續加強BIM技術在新常態下的應用與總結，加強BIM技術的普及與推廣應用，真正將BIM技術融入到我們日常的項目運營管理中，實現企業級的變化發展。
