目前
利用采用測量?jī)x器測距儀的應用
已經比較普遍
在造價工程量統計方面
已經有成熟的技術方法
但是仍無法解決
監測建筑物高度變化的問題
而傾斜攝影三維建模
支持三維瀏覽測量
包含完整的空間信息
是真實世界的直觀表達
在造價工程方面的應用愈加廣泛
項目概述
該項目位于周莊鎮，主要涉及有三個村：
祁浜村行政村的茆浜自然村
祁浜村行政村的三洙浜自然村
云南行政村的東湯灣自然村
主要工作為房屋外墻刷白，涉及村民戶數為82戶、10戶以及42戶。
公司采用無人機進行傾斜攝影三維建模 ，把所得工程量數據與實際測量數據進行對比分析，得出無人機傾斜攝影的快速三維建模在造價工程量統計方面是可行的。
祁浜村行政村的茆浜自然村
祁浜村行政村的三洙浜自然村
云南行政村的東湯灣自然村
三維數據采集
利用無人機的傾斜攝影Altizure軟件進行數據采集時，應注意根據村戶的數量設立不同的參數：
無人機的飛行高度
無人機的飛行重合度
無人機的飛行范圍
最終選取東湯灣42戶的村莊，總拍攝照片1346張，測量它的涂白面積與實際測量的面積的工程量進行對比，模型圖如下：

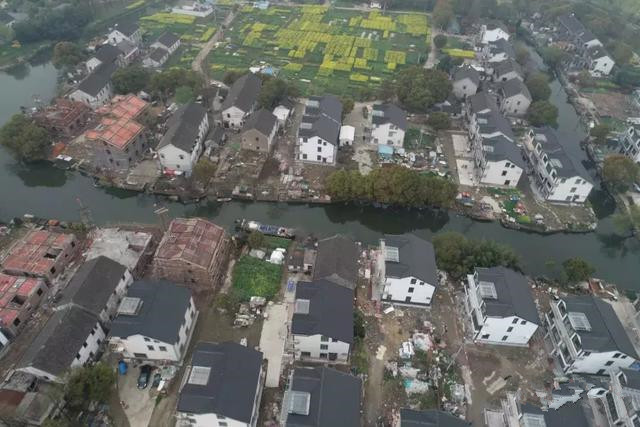

東湯灣村模型圖

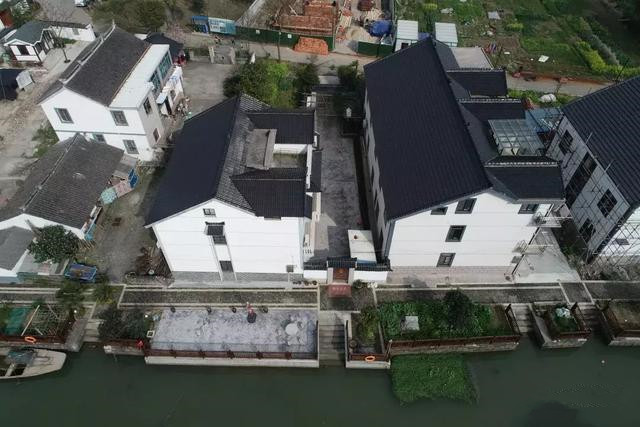

東湯灣村模型圖

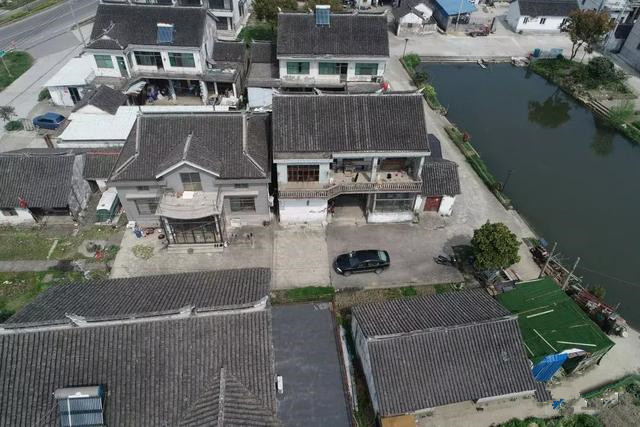

東湯灣村模型圖
工程量對比
參照相關的技術規范標準，完成測區范圍內傾斜航空影像數據獲取工作，具體實施流程主要為:
1、前期踏勘收集測區的基本地理情況
2、三維數據采集
3、三維數據處理
完成測區范圍內傾斜航空影像數據獲取模型后，對三維模型進行刷白工程量測量，下表分別為東湯灣（二層新房）一戶的手工測量值和三維模型測量值：
三維模型測量表

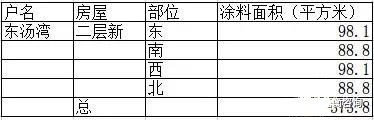

手工測量表
經過運用三維模型的測量，東湯灣42戶村莊的涂白面積為15348.1平方米，與手工測量的15854平方米相差度在3%左右，然而運用三維模型測量出來的工程量應更為精確，三維模型可以描出建筑的輪廓再進行計算，總的來說此次工程量的對比在意料之中，結果令人滿意。
傾斜攝影的快速三維建模的分析
優點
a.測量的數據相對精確，并且能夠根據生成的三維模型測量任意需要的數據，并且修改起來也較為方便。
b.測量的戶數較多的時候，測量的數據能根據三維模型與本體一一對應起來，不會出現手工測量數據與實際的戶數對不上號的情況。
c.這是一項創新，能使空間信息從二維延伸到了三維，更給測繪領域帶來了變革，也是未來的發展趨勢，圖為樓房體積的測量示意圖：

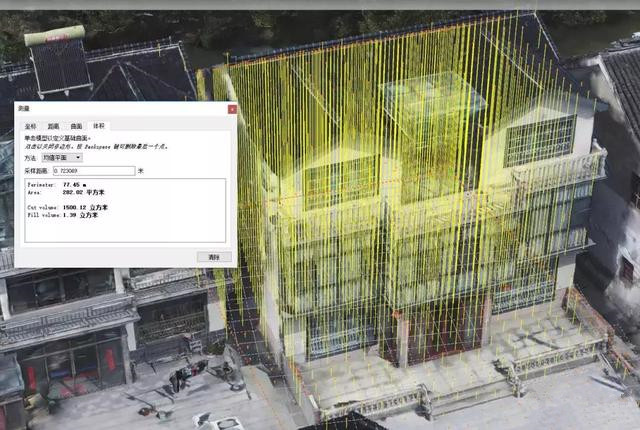

樓房體積的測量示意圖
項目總結
通過這次對比，無人機傾斜攝影的快速三維建模在造價工程量統計方面的應用是有一定可行性的，并且最終的數據結果也讓人滿意， 隨著智慧城市的發展，測量范圍的增大，傾斜攝影技術快速的傾斜影像采集和自動化空三使得其在建模的效率上具有強大的優勢，以無人機作為傾斜攝影平臺的快速三維建模技術值得大力推廣。
