無人機航拍建模過程介紹
2022/03/21
隨著經濟建設迅猛發展，各地區的地貌發生巨大變遷，現有的航空遙感技術手段已無法適應經濟發展的需要。以無人駕駛飛機為空中遙感平臺的技術，能夠較好地滿足現階段我國對航空遙感業務的需求，在考古、國土整治監控、基礎設施建設、居民小區建設、環保和生態建設等方面有巨大的作用。
在了解無人機航拍怎么進行3d建模前，我們先來了解下什么是無人機航拍，無人機航拍有什么特點？
01 無人機航拍介紹

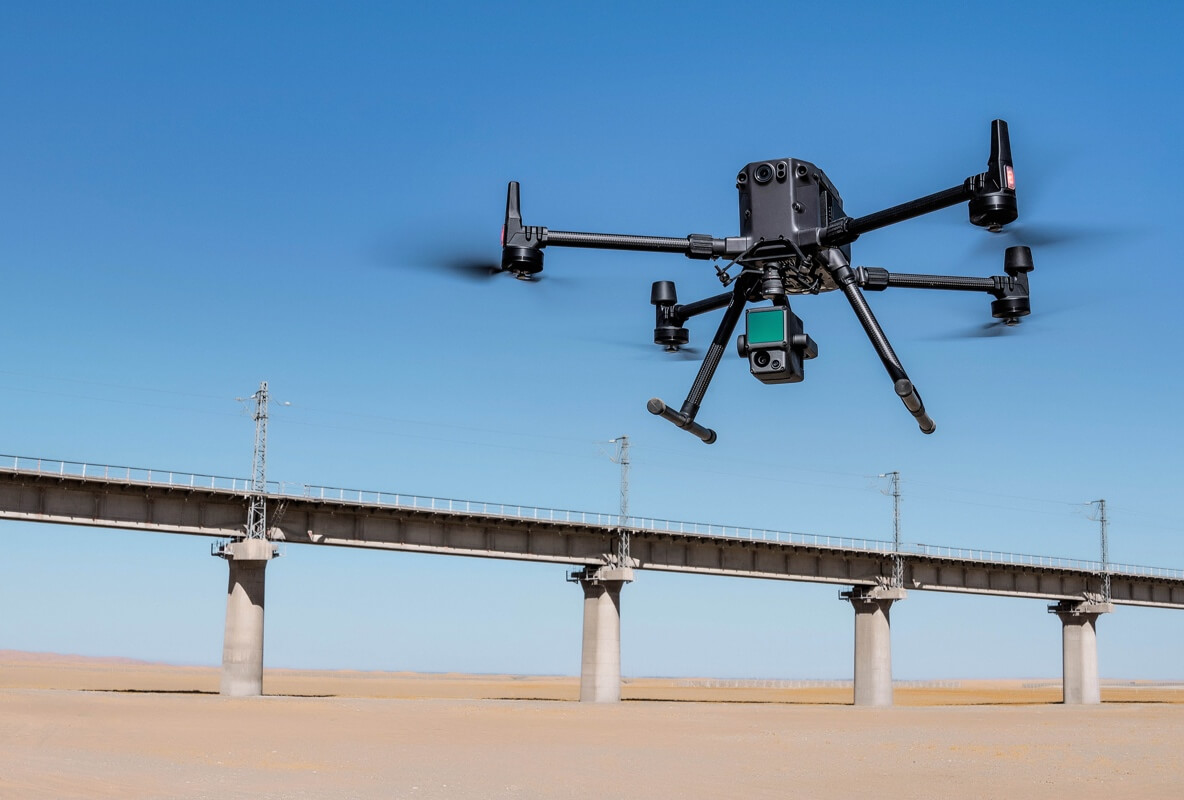

無人機航拍攝影是以無人駕駛飛機作為空中平臺，以機載遙感設備，如高分辨率CCD數碼相機、輕型光學相機、紅外掃描儀，激光掃描儀、磁測儀等獲取信息，用計算機對圖像信息進行處理，并按照一定精度要求制作成圖像。
02 航拍特點
無人機航拍影像具有高清晰、大比例尺、小面積、高現勢性的優點。特別適合獲取帶狀地區航拍影像（公路、鐵路、河流、水庫、海岸線等）。且無人駕駛飛機為航拍攝影提供了操作方便，易于轉場的遙感平臺。起飛降落受場地限制較小，在操場、公路或其它較開闊的地面均可起降，其穩定性、安全性好，轉場等非常容易。
03 無人機航拍建模
1.規劃航線：使用無人機，把飛機升到上空高過所有障礙物，按照規劃的5條航線，分5次飛行采集數據。
2.飛行高度：一般我們選相機角度是45度，所以在畫航線時，要超出所測的范圍，這樣才能把所測局域拍全。飛行高度要超過飛行區域內所有障礙物，以免飛行過程中撞高建筑物。
3.飛行設置：
①設置航測的重疊，一般航向和旁向重疊率是70%和70%（最好不要低于70%）。
②設置好俯仰角，正射影像圖一般為-90°，拍攝3D立體時一般為-45°。
③設置好返航高度，確保返航時不會碰撞到障礙物。
4.開始飛行：檢查任務沒有問題后，點擊右上角的飛機按鈕，程序開始上傳任務和自檢：無人機連接情況、電池電量、GPS定位情況、攝像機狀態、返航點位置、無人機是否靠近測區、遙控器檔位設置等，通過后就可以點擊飛行了。
5.建模：目前，無人機航拍建模或者傾斜攝影建模都是用實景建模軟件ContextCapture來進行實景建模。

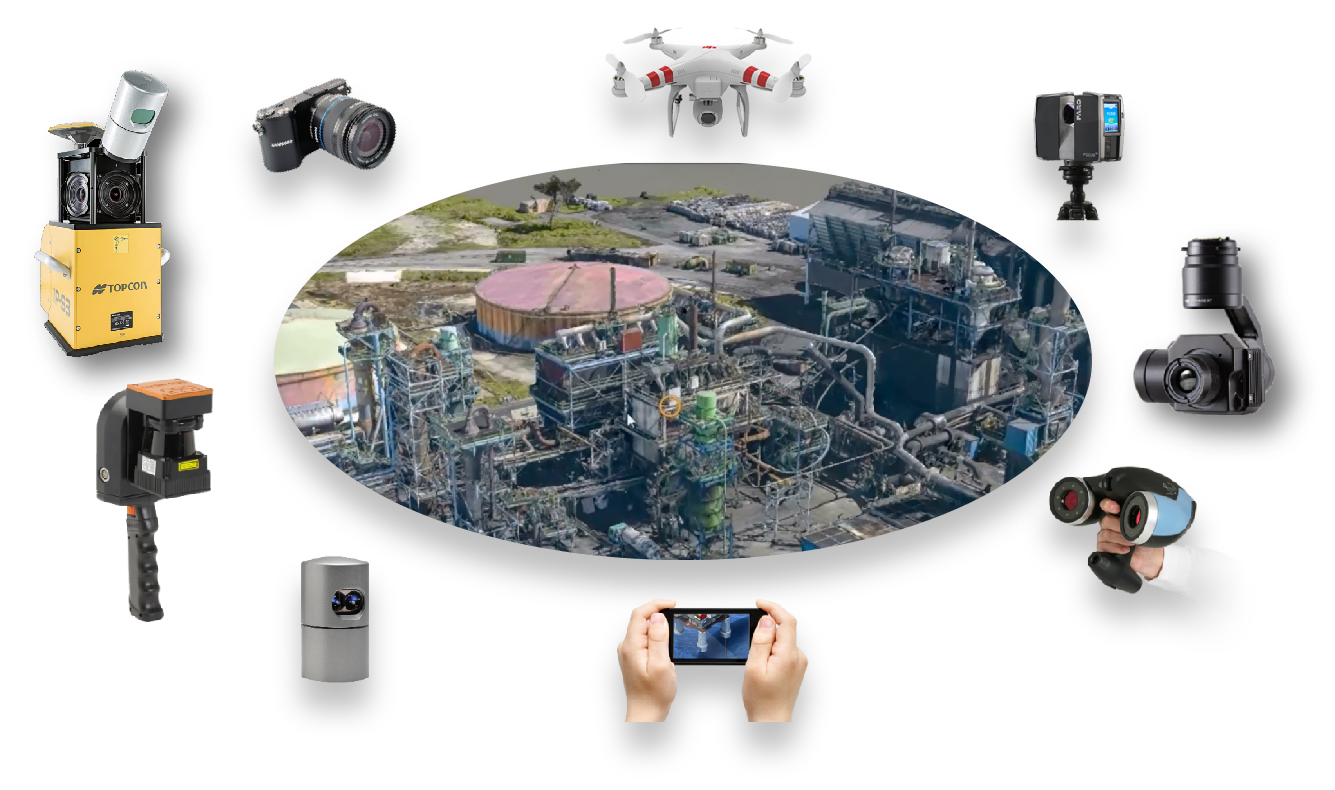

因為ContextCapture支持多種儀器作為輸入數據源：
— 數碼相機
— 智能手機
— 激光掃描儀
— 無人機上安裝的數碼相機
— 或?qū)I(yè)機載測量型單/多鏡頭航攝儀
還具有高兼容性，能對各種對象各種數據源進行精確無縫重建，從厘米級到公里級，從地面或從空中拍攝。只要輸入照片的分辨率和精度足夠，生成的三維模型是可以實現無限精細的細節。
具體建模過程，請掃描下方二維碼，申請ContextCapture軟件培訓：
ContextCapture軟件介紹：http://www.shanyixuan.cn/Products/sjjmrj.html
相關閱讀
-

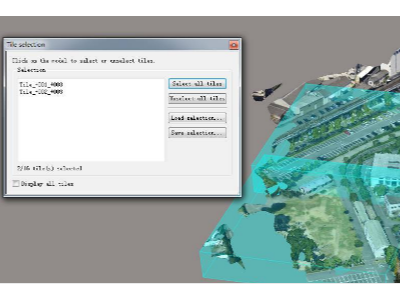

本文主要講述了三維模型軟件ContextCapture的一些使用小技巧。包括如何進行分區間的三維模型合并，如何對自己所做產品進行版權標識（加水?。┘叭绾问褂肧martviewr對多個OSGB模型文件一同瀏覽。
-
-
