常規的飛機航飛從審批流程到獲取數據需要3-4個月時間，且對于小于50平方公里的測區，獨立拍攝成本極高。無人機航測成圖技術的實現，對于我國一帶一路建設、小城鎮規劃，新農村建設等小范圍，高標準用圖的需求具有重大意義。

1、判斷天氣條件 無人機航測，氣象條件的好壞是前提。出發航拍之前，要掌握當日天氣情況，并觀察云層厚度、光照和空氣能見度。

2、到達起飛地點 確定天氣狀況、云層分布情況適合航拍后，帶上無人機、彈射架、電臺、電腦等相關設備趕赴航拍起飛點。起飛點通常事先進行考察，要求現場比較平坦，無電線，高層建筑等，并提前確定好航拍架次及順序。

3、測定現場風速 到達現場后，測定風速。華測P700E測繪無人機可抗6級風速，適應溫度在零下20°C～60°C之間。

4、架設彈射架 為保證飛機起飛平穩，彈射架一般逆風架設。華測P700E采用一體彈射架的配置，對場地要求小，對地形適應性強，相較于其他產品的彈射繩設計更符合方便快捷的理念，同時最大程度的保證了操作人員的安全性。

5、架設電臺 電臺用于地面站和無人機之間的通訊。現階段大多數測繪無人機都使用電臺的方式進行無人機與地面站的數據交換，華測P700E的高頻電臺可進行長達50公里的超長距離監控，保證飛機安全高效運作。

6、當天作業日志 記錄當天風速、天氣、起降坐標等信息，留備日后數據參考和分析總結。 7、姿態角度調整 對于距離上一次起飛地點超過200km的起飛地點，需對飛機姿態、角度進行調整，以確保飛機準確通訊。無人機機體內都配備有電子羅盤，磁校準等設備來確保飛機在飛行過程中的自我姿態控制，由于各地地磁情況不一，華測P700E自帶校準系統用來應對各地不同地磁情況對無人機的干擾以及安全隱患。

8、無人機放至彈射架 安裝時需檢查無人機各部件是否連接緊密，彈射架供電接線是否正確連接，電力充足。

9、手動遙控測試 將飛行模式調至手動遙控飛行狀態，測試機頭、機身、尾翼是否能按指令操作。手動遙控模式主要用于無人機起飛和降落時遇特殊情況時的應急處理。

10、起飛前準備。 起飛前要檢查進行航拍相機與飛控系統是否連接，降落傘包處于待命狀態，與風向平行、無人員車輛走動等。

11、無人機起飛 各項準備工作完畢后，就可以起飛了。這時，操作手應持手動操作桿待命，觀察現場狀況，根據需要隨時手動調整飛機姿態及飛行高度。

12、飛行監測 這個過程主要做三個工作： ①對航高、航速、飛行軌跡的監測； ②對發動機轉速和空速、地速進行監控； ③隨時檢查照片拍攝數量。

13、無人機降落 無人機按設定路線飛行航拍完畢后，降落在指定地點。手動遙控操作手到指定地點待命，在降落現場突發大風、人員走動等情況時及時調整降落地點。

14、數據導出檢查 降落后，對照片數據及飛機整體進行檢查評估，結合貼線率和姿態角判斷是否復飛，繼續完成附近區域的航拍任務或轉場，理論上一個起降點的飛行控制范圍為300平方公里。 在全國范圍內，無人機遙感技術多次應用于農村土地確權工作，技術已經成熟，不僅成果精度遠優于傳統測量方式，而且工作耗時大大縮短，減輕了農村基層管理人員的工作量，節約了人力物力，在農村土地確權工作中值得推廣。測繪無人機正以其高機動性，高性價比以及高安全性服務于經濟社會發展的各個環節。

傾斜攝影實景建模必備 ——實景建模軟件ContextCapture

搜艾三維軟件，或文末鏈接可申請?jiān)囉?

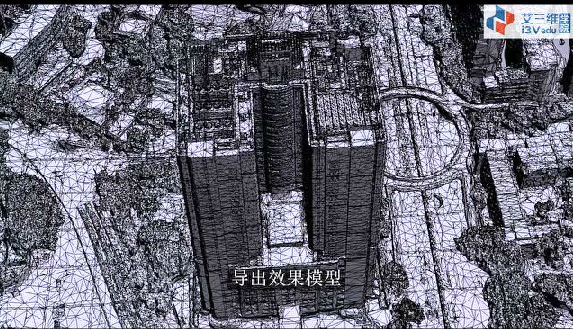

實景建模軟件ContextCapture可以快速為各種類型的基礎設施項目生成最具挑戰性的反應現實環境的三維模型。而這一切，都源自您拍攝的普通照片。不需要昂貴的專業化設備，您就能快速創建細節豐富的三維實景模型，并使用這些模型在項目的整個生命周期內為設計、施工和運營決策提供精確的現實環境背景。

使用實景建模軟件您不必在專業采集設備和相關培訓方面投入很多時間和成本，實景建模軟件就能經濟實惠地開發精確的實景網格。您可以使用普通相機拍攝的超過 100 億像素的照片輕松生成三維模型，獲得精細的細節、銳利的邊緣和幾何精度。

實景建模軟件可以讓您信心十足地用較短時間可靠地交付任何細節豐富的模型，而不必?fù)?dān)心軟件限制方面的風險。您能夠以比以往快得多的速度自動生成幾乎任何規模和/或精度的模型。

您可以訪問并共享這些豐富的反映現實環境的實景模型，將它們用在任何 CAD 或 GIS 工作流中。您可以輕松地不斷共享多種格式的信息，并且可在桌面和移動設備上使用和訪問這些信息，包括在 MicroStation 內原生使用它們。 二、實景建模軟件ContextCapture功能介紹

實景建模軟件可以使用來自于不同相機和傳感器的圖像：使用各種各樣的相機，從智能手機到專業化的高空或地面多向采集系統。利用各種可以獲得的圖像格式和元數據來制作三維模型。

創建動畫、視頻和漫游場景：通過呈現任何大小的快照，生成高分辨率的平剖圖和透視圖。使用輸出標尺、刻度和定位來設置圖像大小和刻度，以便能夠準確重復利用。充分利用基于時間的、直觀逼真的漫游場景和對象動畫系統，輕松快速地生成電影。

實景建模軟件創建高保真圖像：使用高度逼真的影像支持精確的制圖和工程設計。將幾乎任何格式的影像和投影組合在一起。

實景建模軟件可以創建可擴展的地形模型：使用和顯示大型可擴展地形模型，提高大型數據集的投資回報。以多種模式顯示可擴展的地形模型，例如，帶陰影的平滑著色、坡向角、立面圖、斜坡和等高線等等。使用 DGN 文件、點云數據等源數據同步地形模型。

實景建模軟件生成二維和三維 GIS 模型：使用一系列完整的地理數據類型(其中包括真實正射影像、點云、柵格數字高程模型和 Esri I3S格式)，生成準確的地理參考三維模型。包含 SRS 數據庫接口，可確保與您選擇的 GIS 解決方案的數據互用性。 實景建模軟件生成三維 CAD 模型：通過使用一系列傳統的 CAD 格式，包括STL、OBJ或FBX、點云格式生成三維模型。以及創新的多分辨率網格，例如 Bentley 開放 3MX 來確保您的模型可在建模環境中訪問。
