01、正向設計提升技術新高度

利用BIM技術對傳統設計協同模式進行技術上的革新，在提升設計效率和出圖效率的同時，也方便了后期對方案進行修改和變更，極大地減輕了設計人員的工作強度。

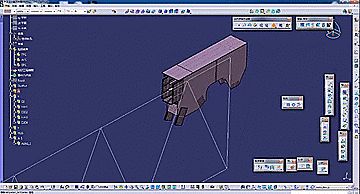

鋼桁架橋梁三維正向設計過程

02、力學分析保證成果高質量

針對三維設計模型，進行有限元分析計算，通過計算結果對三維構件的外形尺寸和結構形式進行調整，以結構優化后的模型重新進行計算，以此反復最終得到滿足設計要求的結構形式。

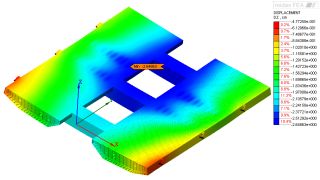

鋼箱梁節段局部計算

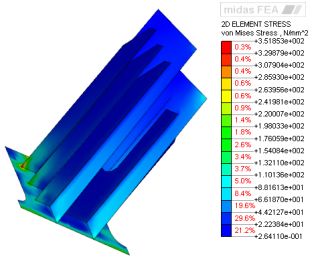

梁上鋼錨箱計算

03、三維圖紙改進交付新方式

傳統設計圖紙的平、立、剖及大樣圖，難以表達復雜構件的幾何尺寸與空間關系，借助三維圖紙可視化的優勢，可以幫助施工人員快速理解施工意圖，以達到準確施工的目的。

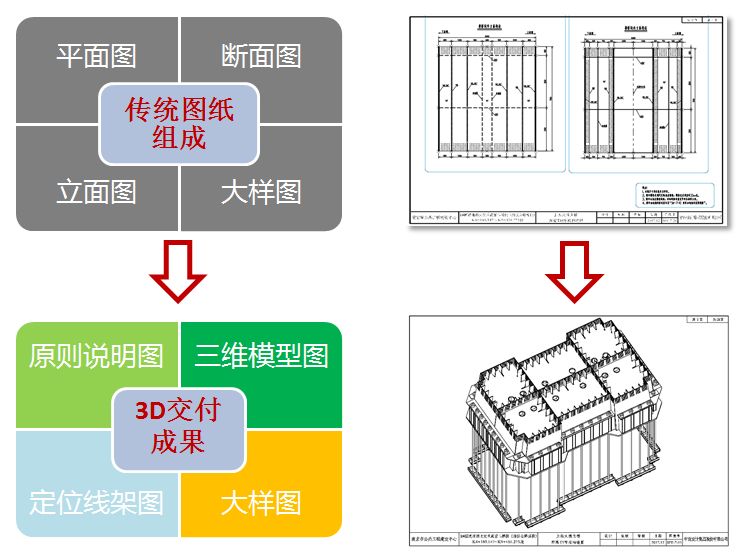

三維圖紙交付方式

04、數字加工促進信息廣利用

利用設計階段形成的BIM模型，可進行基于BIM的鋼結構深化設計及數字化加工制造，從而實現快速生產以及精細化、規范化安裝，促進設計數據在整個建設過程的利用。

BIM模型用于數字化加工

通過采用BIM技術，實現了鋼結構橋梁的正向設計，解決了傳統二維設計過程中存在的“錯、漏、碰、缺”問題，方便對復雜節點進行深化設計，提高了設計效率和設計質量，為同類型項目提供了可復制可推廣的BIM實施經驗，推動了鋼結構橋梁設計標準化進程。
