之前我們和大家介紹了建筑建模中有關屋頂?shù)闹R，今天來具體說說屋檐的基礎知識。

創建屋頂時，指定懸挑值來創建屋檐。完成屋頂?shù)睦L制后，可以對齊屋檐并修改其截面和高度。

修改屋檐截面

創建屋頂后，通過指定椽截面來更改屋檐的樣式。

• 在繪圖區域中選擇屋頂。

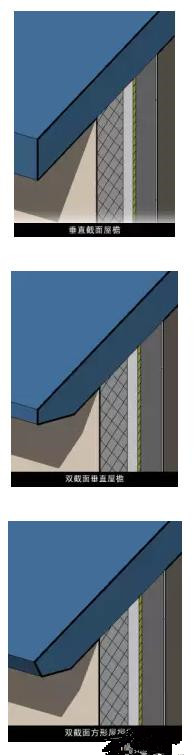

• 在“屬性”選項板上，選擇“垂直截面”、“垂直雙截面”或“正方形雙截2面”作為“椽截面”。
• 對于“垂直雙截面”或“正方形雙截面”，為“封檐帶深度”指定一個介于零和屋頂厚度之間的值。

對齊屋檐

使用“對齊屋檐”工具可重新對齊不同屋頂邊界線的屋檐高度。

1.在草圖模式下，單擊“修改 | 屋頂”>“編輯跡線”選項卡 “工具”面板 （對齊屋檐）。

會在靠近屋檐的位置顯示尺寸標注來指示屋檐的高度。

2.選擇屋頂屋檐線，然后選擇用于調整屋檐屬性的選項：

• “調整高度”可以改變距屋頂基準的板高度或距屋頂基準值的“偏移”。
• “調整懸挑”可以通過調整“懸挑”值改變屋檐高度。

3.選擇處于所需懸挑/高度的屋檐。

4.選擇為了與第一個屋檐相匹配而需要調整懸挑/高度的其余屋檐。

當選擇其余屋檐時，如果已使用“拾取墻”創建了屋頂線，則可以選擇調整高度或調整懸挑。如果這些線是使用繪制工具繪制的，則只有“調整高度”可用。

5.單擊√（完成編輯模式）。

完成屋頂之后，可以看到調整懸挑的結果。

更改屋檐高度

在創建屋頂后，可以調整屋檐的高度。

1.在草圖模式中選擇坡度定義邊界線。

2.在“屬性”選項板中，指定“與屋頂基準的偏移”或“板對基準的偏移”值。

3.單擊（完成編輯模式）。

封檐帶

可以為屋頂、檐底板和其他封檐帶邊緣添加封檐帶。也可以向模型線添加封檐帶。

可以將檐溝放置在二維視圖（如平面或剖面視圖）中，也可以放置在三維視圖中。

添加封檐帶

使用“封檐帶”工具將封檐帶添加屋頂、檐底板、模型線和其他封檐帶的邊。

• 單擊“建筑”選項卡→“構建”面板→“屋頂”下拉列表（屋頂:封檐帶）。
• 高亮顯示屋頂、檐底板、其他封檐帶或模型線的邊緣，然后單擊以放置此封檐帶。 觀察狀態欄了解有關有效參照的信息。
• 單擊邊緣時，Revit 會將其作為一個連續的封檐帶。 如果封檐帶的線段在角部相遇，它們會相互斜接。
• 單擊“修改 | 放置封檐帶”選項卡→“放置”面板→（重新放置封檐帶）完成當前封檐帶，并放置其他封檐帶。
• 將光標移到新邊緣并單擊放置。
• 這個不同的封檐帶不會與其他現有的封檐帶相互斜接，即便它們在角部相遇。

單擊此視圖的空白區域，以完成屋頂封檐帶的放置。
