施工放樣也稱施工放線，是指根據建筑物的設計尺寸，找出建筑物各部分特征點與控制點之間位置的幾何關系，算得距離、角度、高程、坐標等放樣數據，然后利用控制點，在實地上定出建筑物的特征點，據以施工。

近年來，隨著計算機技術的發展，越來越多的企業在施工中，選擇利用儀器進行放樣，以提高放樣的效率和準確性。下面，我們以天寶BIM放樣機器人為例，比較一下常規放樣與BIM放樣機器人的區別：

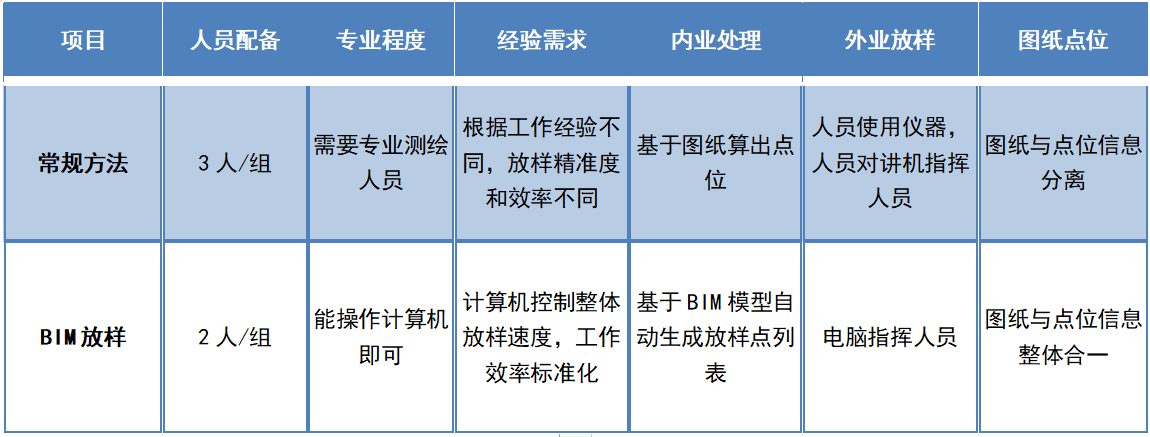

從上表可以看出，BIM放樣機器人在人員配備、專業程度、內外業處理等方面都具有很大的優勢。這是因為，天寶BIM放樣放樣機器人能利用BIM模型結合高精度的自動測量儀器在施工現場同時進行多專業三維空間放線。

在整個放線過程中，天寶BIM放樣放樣機器人可獨立承擔識讀、分析、判斷、記憶等任務，放線工作人員只需要執行監管和授權的工作，大大的提高了放線效率。

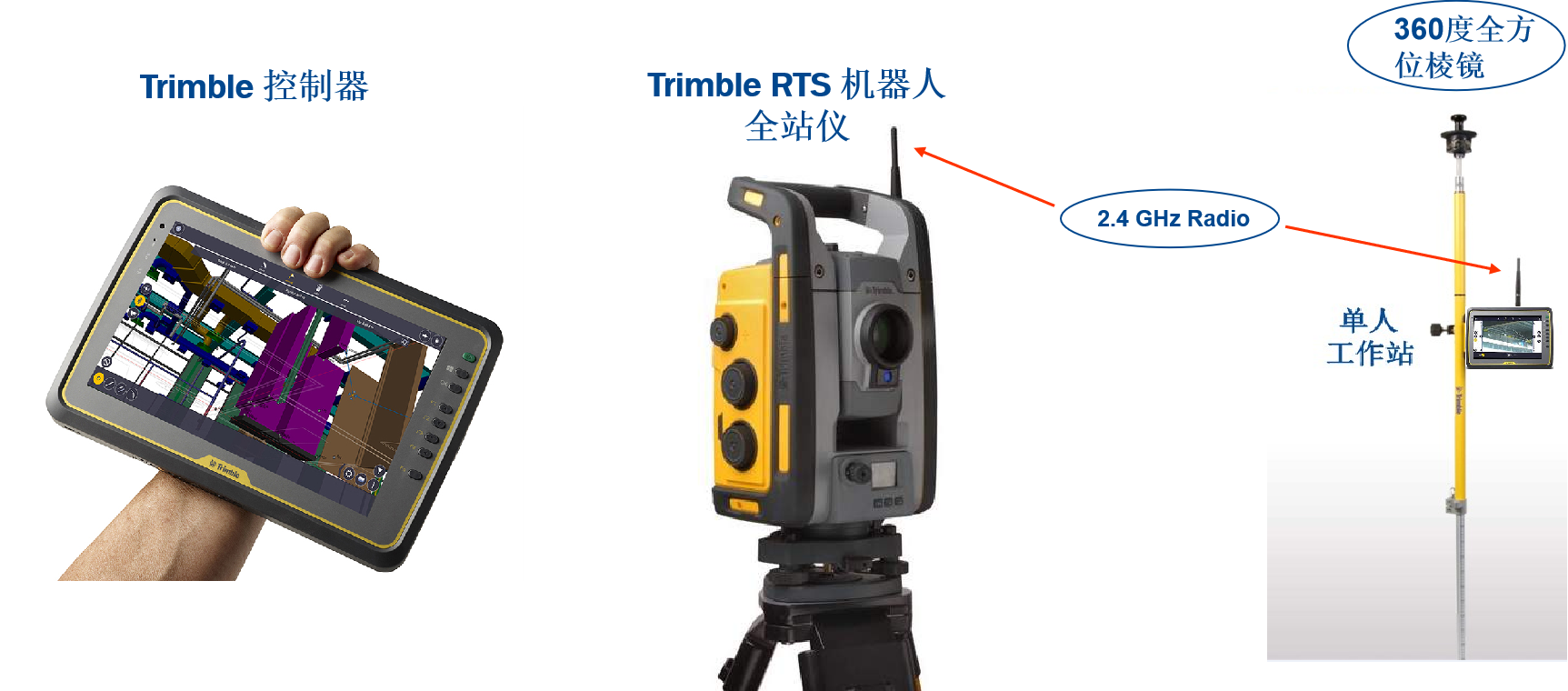

Trimble BIM放樣放樣機器人硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。

不僅如此，與常規放樣方法相比，天寶BIM放樣放樣機器人的放樣步驟也十分簡單，僅需執行以下四步，就能完成放樣工作。

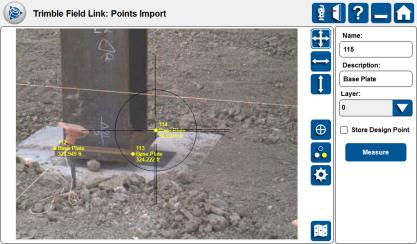

Step 1、在BIM模型（或CAD圖紙）中取點
提供通用的、規范的BIM模型（或CAD圖紙），天寶的TFP軟件支持一鍵批量提取放樣點信息，即自動提取每個點的（X、Y、Z）坐標、屬性，無需人工手動輸入?，F(xiàn)在市面上主流的AutoCAD、Revit、SketchUp、Tekla、Rhino等軟件都無縫支持。

Step 2、將點文件拷入BIM放樣系統中

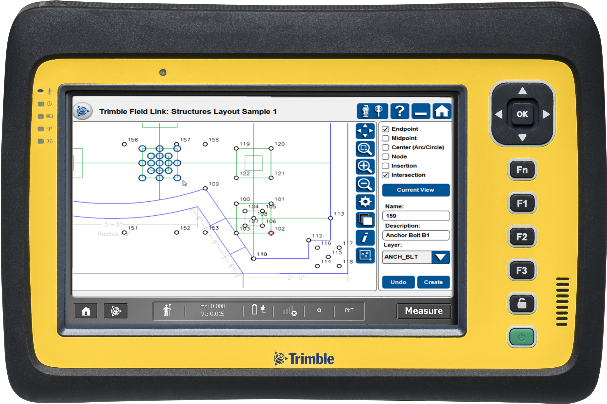

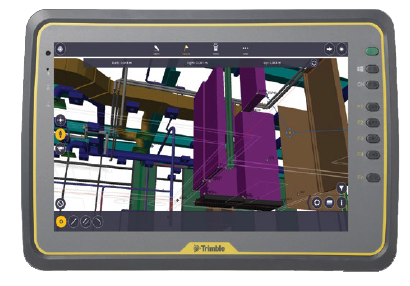

天寶BIM放樣機器人的手部控制器是一臺Win 7/win10的平板電腦，我們可以選擇使用U盤、移動硬盤、QQ、微信或是以郵件的方式將“放樣點文件”導入其中。

Step 3、儀器設站

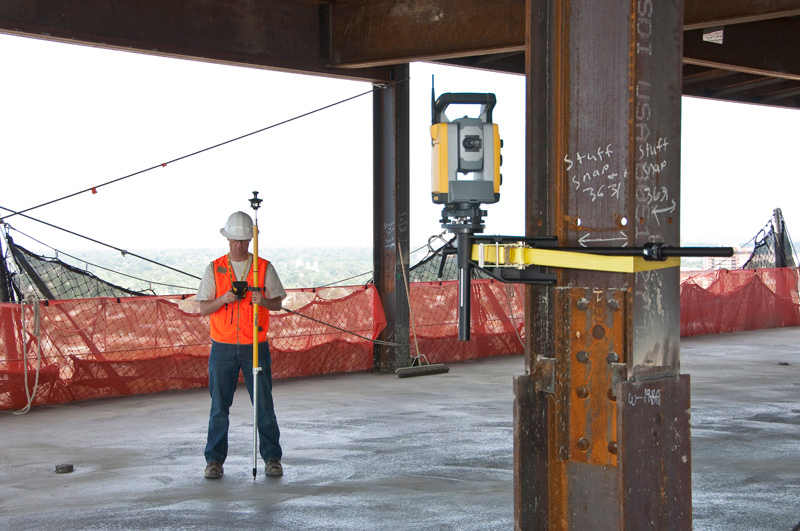

將BIM放樣機器人帶到施工現場，選擇一個比較穩定、安全的地點，通過現場的控制點對儀器設站（此操作，是測量人員的最基礎的工作）。

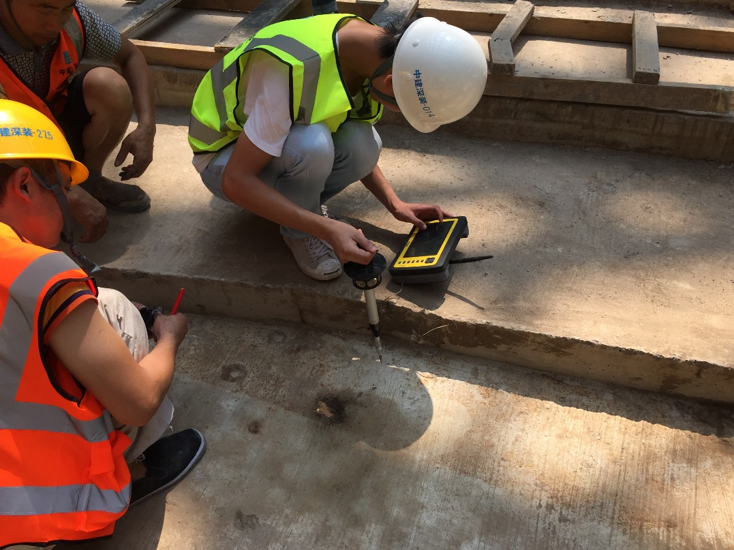

Step 4、自動打點放樣
接下來的工作就是機器指揮人去做具體的事情了。在這整個過程中，識圖、計算位置、計算角度、測量、顯示標識等工作都是放樣機器人自動處理的，現場的人員主要負責“用鉛筆做記號”即可。

除了上面的優勢外，天寶BIM放樣放樣機器人還有哪些特點和技術優勢呢？下面，我們一起來看下。
天寶BIM放樣機器人特點：
1.基于全站儀的高精度測量原理

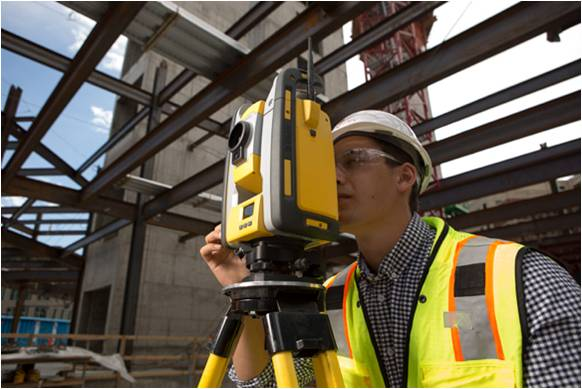

天寶的RTS771 BIM放樣機器人主機部分就是一臺精度為1″的自動全站儀。此處的1″指的是全站儀的測角精度，對于非測量專業的人來說可能關于1″的測角精度沒有什么具體的概念，那么把它換算成具體的距離數值就是“在100米處的角度偏差是±0.48毫米”，

2.只能“按圖施工”的放線模式
所有的施工項目要求中都會加注這一條“保證按圖施工”，這是為了約束現場的放線人員和施工人員不要“做走了樣兒”。而這個要求對于天寶的BIM放樣機器人來講，已經不算什么“要求”了，因為整個放樣過程中的數據讀取與識圖都是機器在思考，“人”在這個環節中是不參與的，因此設計師提供的圖紙（或模型）是什么樣的，它就放樣成什么樣。

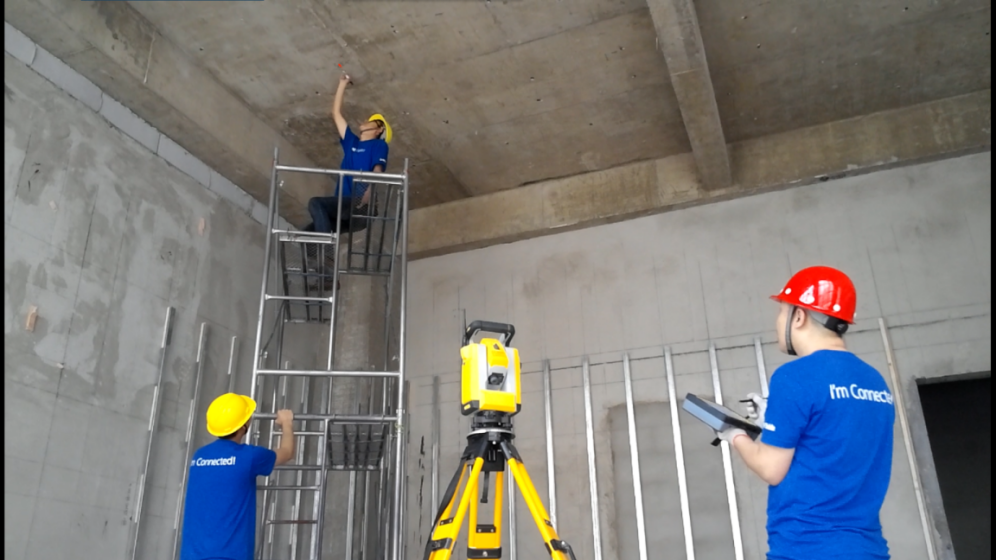

3.多工種、多專業、多工作區域同時放線的工作方式
做過現場施工的朋友都知道，工地上要盡量避免多工種交叉施工作業，原因是各個工種之間會相互干擾，甚至“相互打架”，彼此降低了對方的工作效率。天寶的BIM放樣機器人卻與之相反，它可以在同一個區域內同時放樣多個專業的圖紙內容，而且專業越多它的整體放樣效率就越高。

4.“指哪打哪”，同級別放樣無誤差傳遞
做水電暖施工或裝飾裝修的朋友都知道，我們會把工地上的軸網線、標高線作為拉皮尺的依據，不斷地“以此為基礎”偏移出要測量的尺寸，這樣拉尺測量所累積出來的誤差是很大的。天寶的BIM放樣機器人不依賴于現場的軸網和標高線，它依據的是現場的控制點坐標系，它的放樣誤差是基于現場坐標系的整體誤差而定的，并且在每一個測站中的所有的測量值之間不會有任何誤差的傳遞。更重要的一點是，在整個放樣過程中，我們不需要去拉皮尺，放樣機器人會自動打出激光點用以標識。

5.所有放樣內容一一對應
電子圖紙中每個放樣點的（X、Y、Z）的坐標數值、放樣的時刻、放樣后的偏離誤差都與這個點的唯一識別號一一對應。在放樣過程中產生的信息，會自動記錄在手部的控制平板電腦中，而且此數據不支持人為修改。

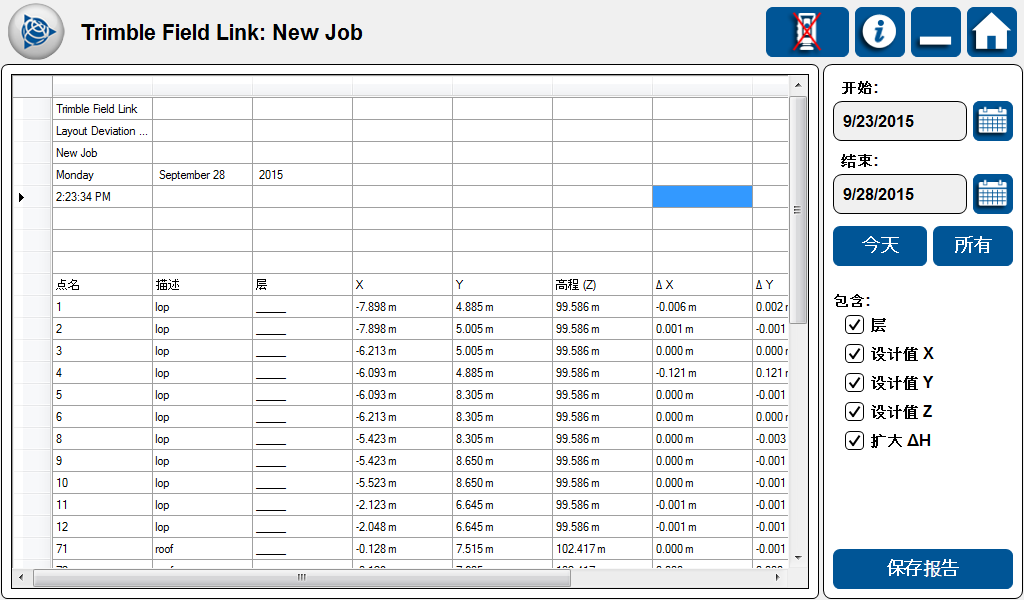

6.影像疊加功能，生成報告
天寶的RTS771 BIM放樣機器人可以直接放樣從設計圖紙創建的點文件，也可以現場創建放樣點，計算角度和距離及收集竣工數據，自動生成放樣報告、現場報告、偏差報告。

天寶BIM放樣機器人技術優勢：

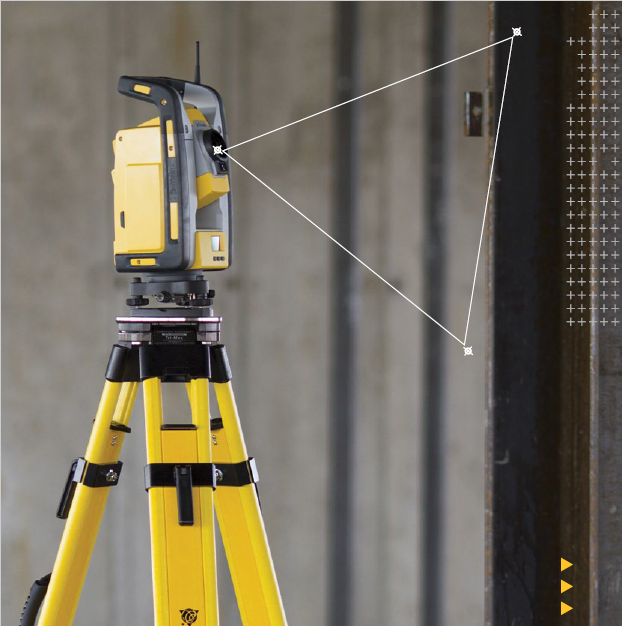

1.Autostationing技術可以讓系統自行定位，無需調平，還有超高范圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。
2.小巧輕便，易于搬動，清晰可見的激光方便標注點位，獨有的Trimble Field Link軟件幫助指導工作流程，且會在測量過程中同步生成放樣偏差報告。不僅保證了精度的準確性，還簡單容易上手，縮短了學習時間。
3.無論是二維圖紙還是三維BIM模型，Trimble Field Link都可以有效識別點位，滿足各項工作需求。
4.相對于人工放樣，在同等的時間內（4小時），放樣機器人放樣了200個點，0錯誤。而人工放樣方式只放樣了97個點，其中2個點錯誤。

最后，如果您對天寶BIM放樣放樣機器人感興趣，想進行采購，歡迎聯系我們：18122393143。
