在Revit中修改管道附件中部分構件的顯示情況。在Revit建模過程中，需要在模型中放置設備，例如風機，可以分為吊裝式和落地式的，兩者的區別在在于有無底座，這時就可以通過控制族中部分構件的顯示情況來滿足要求。

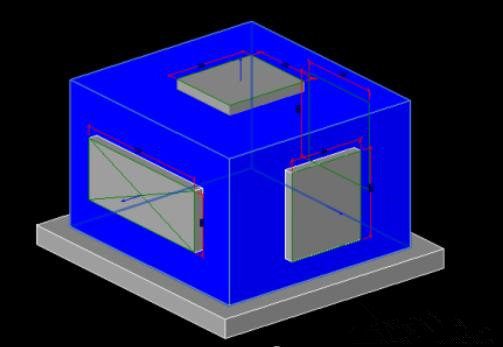

1、找到需要修改的族，雙擊進入族編輯，如圖所示。

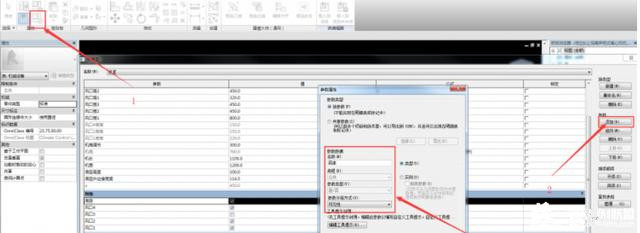

2、點擊“族類型”，通過命名不同來區分構件添件的可見性參數，如圖所示。

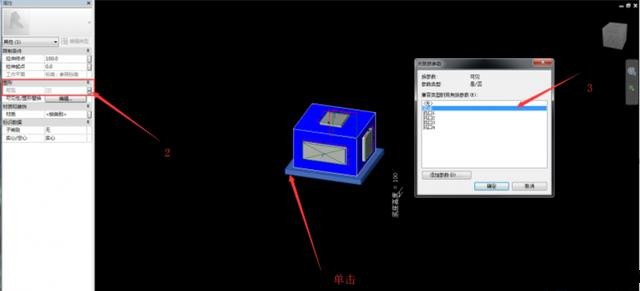

3、點擊“確定”，選擇需要控制顯隱性的構件，在圖形的可見中關聯添加對應的可見性參數，如圖所示。

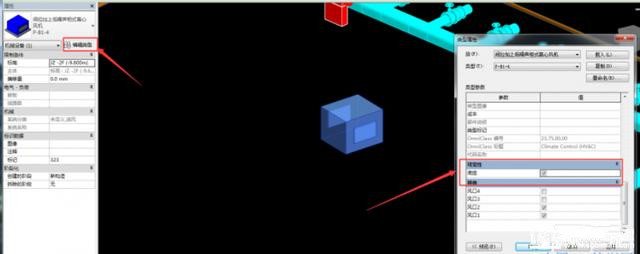

4、載入到項目中，即可在族的編輯類型中找到相應的構件名稱取消勾選，即可隱藏相應構件。
