關于Revit中模型填充圖案線與門窗構建對齊及標注的方法。在使用對齊命令之前，有時會遇到如下圖情況

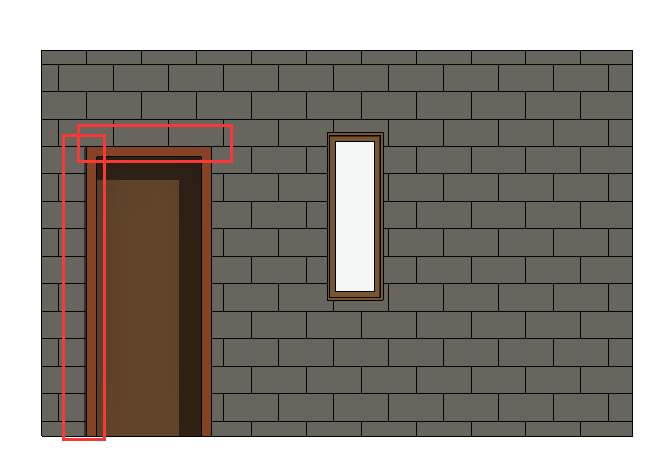

出現模型填充圖案線直接與窗構建重疊的情況

在上述情況下，自然很難達到如下圖所示效果（門構建與模型填充圖案線對齊）

上述問題的簡易解決方法如下：

1.對于這種情況：

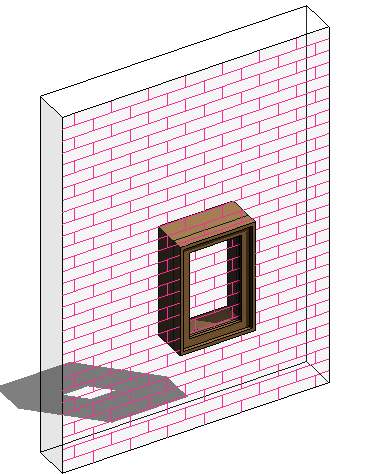

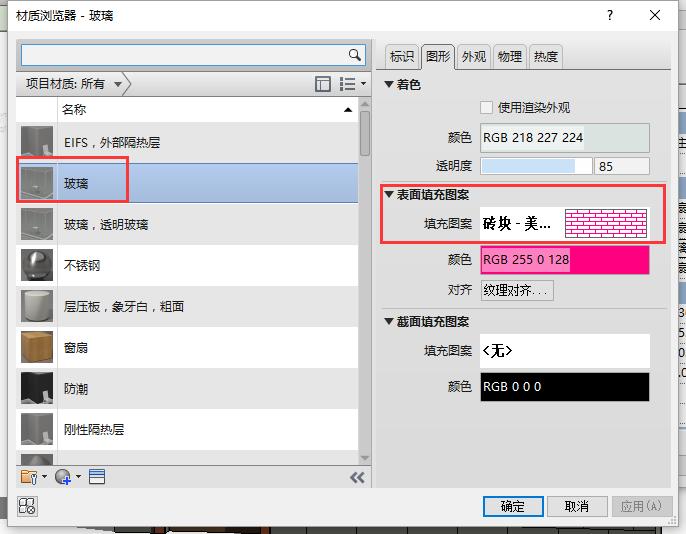

發現問題在于對于玻璃的窗材質也使用了表面填充圖案（乍眼一看，發現重疊的還挺勻稱的）

2.關于將門構建與模型填充圖案線對齊步驟

將砌磚或瓷磚（用模型填充圖案線表示）與圖元（如墻或窗口邊緣）對齊時，使用以下步驟。

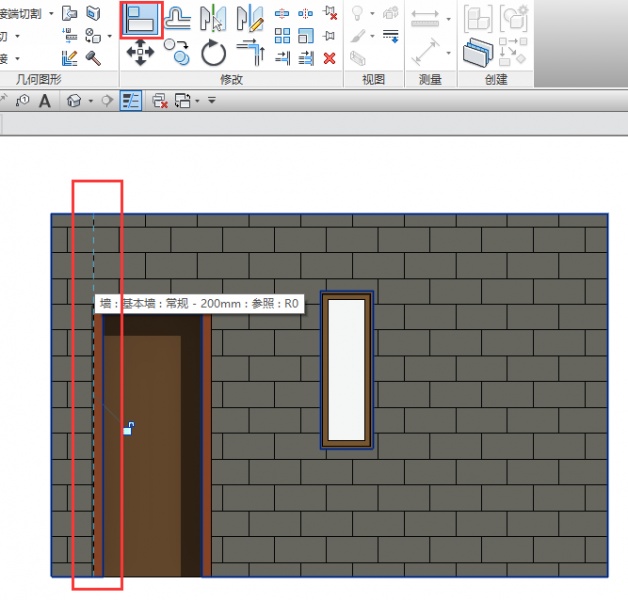

1.單擊對齊命令。

2.單擊要與模型填充圖案線對齊的圖元上的線。

3.將光標放置在具有模型填充圖案的圖元上。

4.單擊可將造型操縱柄選作對齊參照。

注意：查看狀態欄以確認高亮顯示造型操縱柄。 如果所需的填充圖案線未高亮顯示，將光標移近這條線并按 Tab 鍵直至該線高亮顯示。

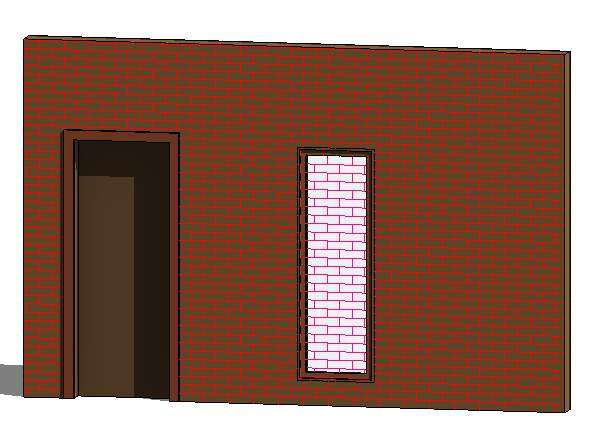

最終可達到如下圖所示效果：（與門對齊的表面填充圖案）

3.對于模型填充圖案線的尺寸標注：

我們可直接使用尺寸標注測量模型填充圖案線和其他參照點之間的距離。

在標記尺寸時；首先將光標放置在模型填充圖案上：光標會捕捉到填充圖案線，所捕捉的是一個參照點。 再將光標移向其他填充圖案線，并按 Tab 鍵選擇另一個參照點。
