協同設計是當下設計行業技術更新的一個重要方向，也是設計技術發展的必然趨勢。協同設計的本質是信息交換共享和完善項目設計的過程。

協同設計通過建立統一的設計標準，讓所有設計專業及人員在一個統一的平臺上進行設計，解決現行各專業之間（以及專業內部）由于溝通不暢或溝通不及時導致的錯、漏、碰、缺，真正實現所有圖紙信息元的單一性，實現一處修改其他自動修改，提升設計效率和設計質量。

同時，協同設計也對設計項目的規范化管理起到重要作用，包括進度管理、設計文件統一管理、人員負荷管理、審批流程管理、自動批量打印、分類歸檔等。

基于BIM的協同設計包含哪些內容

基于BIM的協同設計，不僅包括從二維到三維的設計協同，還包括基于BIM技術對各專業模型的整合檢查和對設計內容的分析。一般包括以下內容：

1.建筑性能模擬分析：建筑性能模擬分析的主要目的是建立建筑信息模型，運用專業的性能分析軟件，對建筑物的可視度、采光、通風、人員疏散、結構、能耗排放等進行模擬分析，以提高建筑項目的性能、質量、安全和合理性。



2.設計方案比選：設計方案比選的主要目的是選出最佳的設計方案，為初步設計階段提供對應的設計方案模型。通過運用BIM軟件構建或局部調整方式，形成多個備選的設計方案模型（包括建筑、結構、機電），進行比選，使項目方案的溝通討論和決策在可視化的三維仿真場景下進行，實現項目設計方案決策的直觀和高效。

3.各專業模型構建：各專業模型構建宜在初步設計模型的基礎上，進一步深化，使其滿足施工圖設計階段模型深度要求；使得項目各專業的溝通、討論、決策等協同工作在基于三維模型的可視化情境下進行，為碰撞檢測、三維管線綜合及后續深化設計等提供基礎模型。

4.結構抗震分析：結構抗震分析的主要目的是基于建筑信息模型與結構抗震專業分析軟件， 運用建筑信息模型與結構分析模型間的傳遞和轉化能力，對建筑物或構筑物的結構體系、抗震性能、構件形式等進行模擬分析，以達到抗震設防的目的。通過抗震設防，以減輕建筑物或構筑物的地震破壞，減少人員傷亡和經濟損失。

5.全專業模型的整合檢查：全專業模型的整合檢查主要目的是通過剖切模型，生成其平面、立面、剖面等二維圖形，核對建筑和結構的構件在平面、立面、剖面位置是否一致，以消除設計中出現的建筑、結構不統一的錯誤。

6.面積明細表統計：面積明細表統計的主要目的是利用建筑模型，提取房間面積、門窗表、門構件、窗構件、墻體構件、自定義屬性等信息，精確統計各項常用面積指標及構件數量，以輔助進行技術指標測算；并能在建筑模型修改過程中，發揮關聯修改作用，實現精確快速統計。

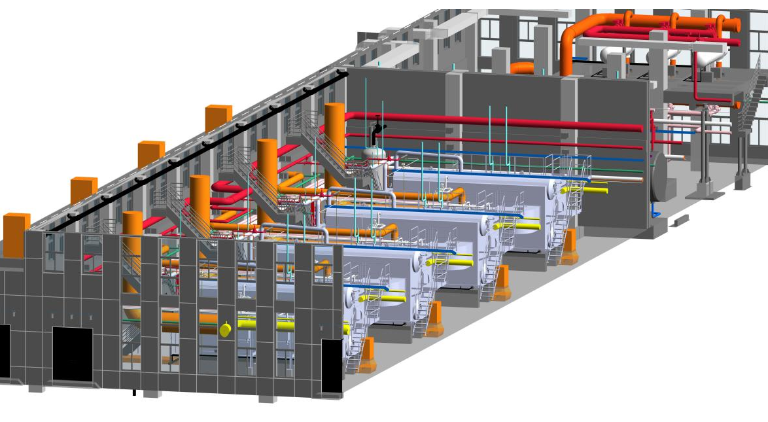

7.管線綜合：管線綜合的主要目的是應用BIM技術檢查施工圖設計階段各專業模型，以避免空間沖突與碰撞，防止設計錯誤傳遞到施工階段或造成安裝工程的返工。



8.凈空分析：凈空分析的主要目的是基于各專業模型，優化建筑結構布置以及機電管線排布方案，對建筑物最終的豎向設計空間進行檢測分析，并給出最優的凈空高度。

9.設計模型審查：設計模型審查的主要目的是提升建筑信息模型與施工圖紙的一致程度，增進深化設計前對項目的理解程度，提前解決現場施工環境和設計不一致的問題， 在深化設計前深入?yún)f(xié)調碰撞問題和設計的可施工性。



因此，基于BIM的協同設計，它的協調主要體現在四個方面上：

1.專業和非專業間的協調

2.不同參與方之間的協調

3.設計信息在不同項目階段的協調

4.基于BIM設計分析內容的協調



基于BIM的協同設計怎么進行

好的協同設計平臺，應當能確保設計工作在項目的全生命周期，能一體化協同進行，并順利的移交給項目的下一個使用方。

縱觀市面上的設計協同管理平臺，來自Bentley的ProjectWise協同管理平臺是其中的佼佼者。

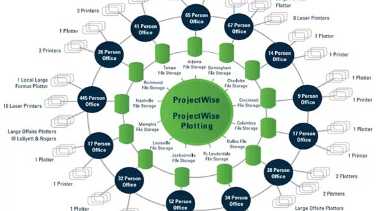

ProjectWise是一個流程化、標準化的工程全過程（生命周期）管理系統，確保項目團隊在創建和使用工程信息時，按照工作流程一體化地協同工作。ProjectWise的功能分為以下7大模塊：

1.項目管理：復雜環境下的多參與方管理

2.協同設計：實現協同設計

3.項目交付：實現數字化交付成果

4.文檔管理：有序管理成千上萬的文檔數據

5.權限策略：項目權限設計

6.流程管理：項目流程管理深度解析

7.項目移交：安全高效的移交過程管理

協同平臺詳情：ProjectWise 協同管理平臺
