一、導入CAD戶型圖

注意點：CAD圖要求：除墻體外，其它線段不可出現，（如：門、柱子、窗、陽臺、標注、家具、植物、擺件等）且墻體線條要閉合，保存DXF格式。
第一步:點擊戶型圖--本地上傳CAD圖。
第二步：打開CAD戶型圖。
第三步：戶型圖繪制成功。

二、導入水刀

1.準備工具：安裝2012CAD及導入水刀插件
2.使用水刀插件導入水刀
第一步：打開水刀CAD文件，選擇繼續當前操作--繼續，確保水刀是使用多線段制作且閉合。
第二步：直接輸入sc--Enter--框選圖案--Enter--指定端點--輸入縮放比例0.5--Enter。
第三步：直接輸入NET--Enter--選擇CreateLine.dll--打開。
第四步：右擊空白處，選擇三維家附加菜單--生成圓弧段數--修改為18。
第五步：繼續右擊空白處，選擇三維家附加菜單--生成線型--框選圖案--Enter--保存。
第六步：回到三維家軟件設計界面--鋪磚定制--右擊地面--導入區域--本地區域--打開文件。
3.保存DXF格式導入水刀
第--步：打開CAD水刀文件，選擇文件--另存為--dxf格式--保存。
第二步：回到三維家軟件設計界面--鋪磚定制--右擊地面--導入區域--本地區域--打開文件。

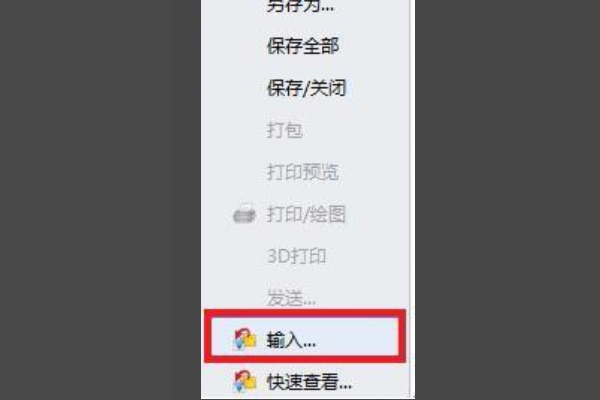

1、導入軟件繪制的模型文件，單擊“文件” - “輸入”的選項。

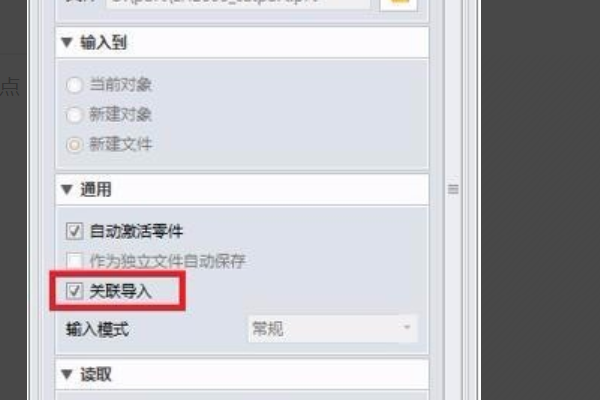

2、選擇要導入的文件，單擊“打開”，在出現的對話框中選中“關聯導入”，然后單擊“確定”將第三方文件導入三維家。

3、導入文件后將模型保存為Z3格式。

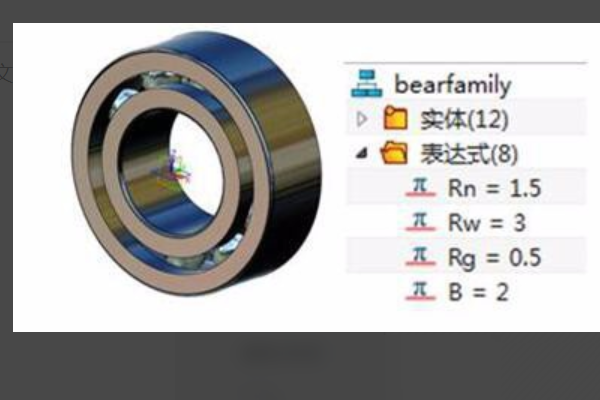

4、使用軟件編輯和修改原始模型文件，修改后的模型文件如下。

5、打開第一次導入時保存的Z3文件，右鍵單擊管理器并選擇“更新”以查看更新結果。

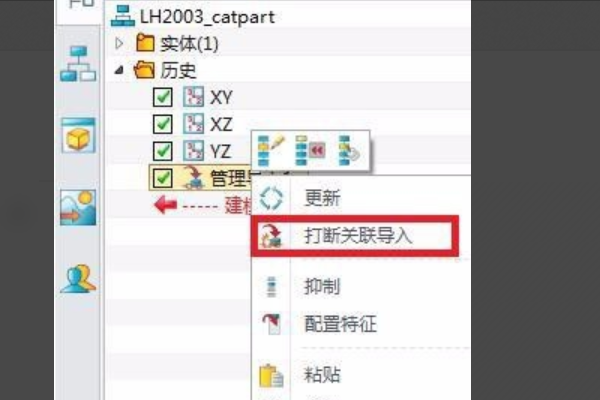

6、如果在后期工作中，需要斷開數據導入的關聯，可以使用“break association import”取消關聯并獨立執行后續的設計工作。
