結構荷載受哪些因素影響，怎么計算？
2022/03/21
今天，我們從荷載開始，一步步了解鋼結構荷載的計算方式，以及計算軟件。
荷載，指的是使結構或構件產生內力和變形的外力及其它因素?；蛄?xí)慣上指施加在工程結構上使工程結構或構件產生效應的各種直接作用，常見的有：結構自重、樓面活荷載、屋面活荷載、屋面積灰荷載、車輛荷載、吊車荷載、設備動力荷載以及風、雪、裹冰、波浪等自然荷載。
01 荷載分類
荷載按照時間分類，可分為永久荷載、可變荷載、偶然荷載。
1.永久荷載（恒載），其值不隨時間變化；或者其變化與平均值相比可以忽略的荷載。例如結構自重、土壓力、預應力基礎沉降，混凝土收縮，焊接變形等。
2.可變荷載（活載荷），在設計基準期間內，其值隨時間變化，且變化值和平均值相比不可忽略的荷載。例如樓面活荷載、屋面活荷載和積灰荷載、吊車荷載、風荷載、雪荷載等。
3.偶然荷載（特殊載荷或偶然作用），在設計基準期可能出現也可能不出現，一旦出現，其值很大且持續時間較短。例如爆炸力、撞擊力，臺風雪崩等。
02 荷載設計值
我們?cè)谟?jì)算荷載設計值時，除了采用合適的荷載代表值，還要考慮其它因素的影響，如慣性力、摩擦力的變化、短時附加載荷等引起載荷值的變化因素。因此，在設計時一般要將代表值加大，在原來的代表值上乘以一個大于1的荷載分項系數，作為設計值：
荷載設計值=荷載代表值×荷載分項系數后的值
下面，我們一起看看荷載代表值和荷載分項系數是怎么得出的。
03 荷載代表值
建筑結構設計時，對不同荷載應采用不同的代表值。下面，我們?cè)賮?lái)看看這3種荷載的代表值：
1.對永久荷載應采用標準值作為代表值。
2.對可變荷載應根據設計要求采用標準值、組合值、頻遇值或準永久值作為代表值。（建筑結構荷載規范(GB50009-2012)規定：確定可變荷載代表值時應采用50年設計基準期。）
3.對偶然荷載應按建筑結構使用的特點確定其代表值。
04 荷載分項系數
荷載分項系數可按下列規定采用：
1.永久荷載的分項系數
當其效應對結構不利時，對由可變荷載效應控制的組合應取1.2；由永久荷載效應控制的組合應取1.35。
當其效應對結構有利時，應取1.0，對傾覆、滑移或漂浮驗算，應取0.9。
2.可變荷載分項系數
一般情況應取1.4。但對于標準值大于4KN/㎡的工業房屋樓面結構的活荷載，應取1.3。
05 組合
在結構設計時，我們還會遇到結構組合的形式，這種情況下的荷載計算，應按下述要求：
建筑結構設計應根據使用過程中在結構上可能同時出現的荷載，按承載能力極限狀態和正常使用極限狀態分別進行荷載組合，并應取各自的最不利的組合進行設計。
對于承載能力極限狀態，應按荷載的基本組合或偶然組合計算荷載組合的效應設計值，并應采用下列設計表達式進行設計：
y0 Sd≤Rd
y0 — 結構重要性系數，應按各有關建筑結構設計規范的規定采用；
Sd — 荷載組合的效應設計值；
Rd — 結構構件抗力的設計值，應按各有關建筑結構設計規范的規定確定。
06 結構荷載設計軟件

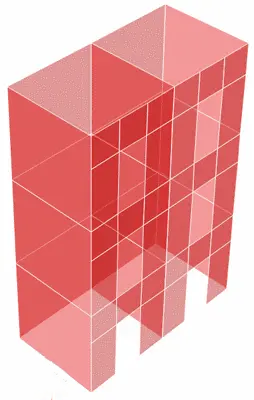

在實際設計中，荷載計算由于需要考慮的因素過多，我們一般會采用結構軟件，來對結構荷載進行分析和計算。目前，對于結構荷載，市面上一般采用結構計算分析軟件STAAD。
STAAD軟件詳情：http://www.shanyixuan.cn/Products/staadp.html
