BIM技術在鋼結構施工中的應用主要體現在兩個方面：一是鋼結構深化設計、二是現場施工管理。今天給大家?guī)淼匿摻Y(jié)構深化BIM模型的創建流程及結構設計軟件推薦。

鋼結構深化BIM模型的創建流程

第一步 創建：以設計方出具的鋼結構施工圖為依據，通過應用Revit軟件、Tekla Structures 軟件或者ProStructures軟件創建BIM模型，進行鋼結構詳圖的設計及智能節點設計。

第二步 優化：根據施工圖提供的構件布置、構件截面、主要節點構造及各種有關數據和技術要求，嚴格遵守鋼結構相關設計規范和圖紙的規定，對構件的構造予以完善。

第三步 拆分：根據工廠制造條件、現場施工條件，并考慮運輸要求、吊裝能力和安裝因素等，確定合理的構件單元。

結構設計分析軟件確實很多，常用的如下：

國外的包括： ANSYS，SAP，STAAD，ETABS，MIDAS...

國內的包括： PKPM，3D3S， PS2000 ...

艾三維為您推薦以下鋼結構設計軟件：

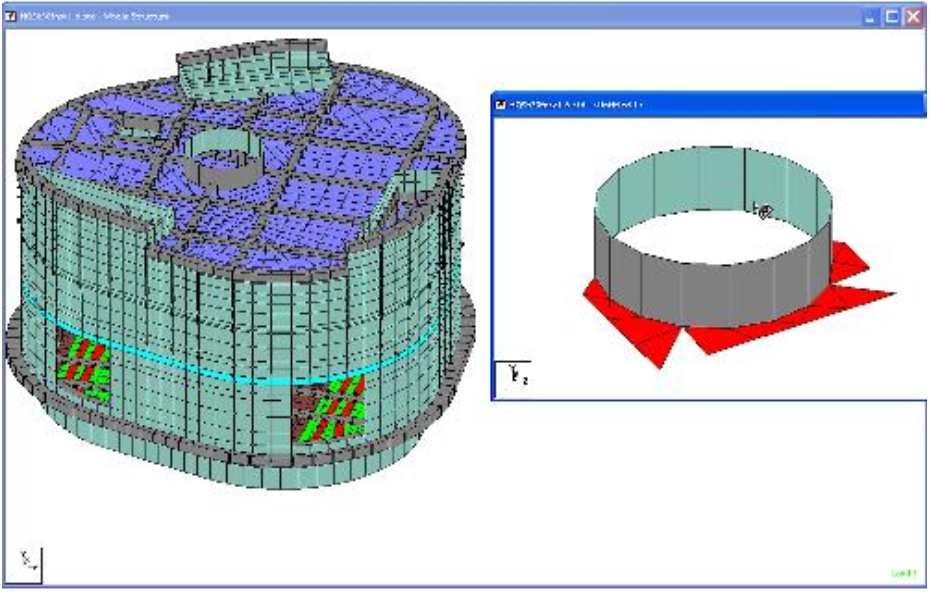

1）STAAD.Pro鋼結構計算分析軟件

STAAD.Pro存在靈活的建模環境以及動態變更修訂和管理等高級功能，您可以：

①降低總體擁有成本：設計包括涵洞、石化工廠、隧道、橋梁、橋墩在內的任何類型的結構

②提高設計生產效率：簡化工作流以減少重復工作并消除錯誤

③降低項目成本和延遲：為客戶提供精確且經濟的設計，并快速周轉變更請求

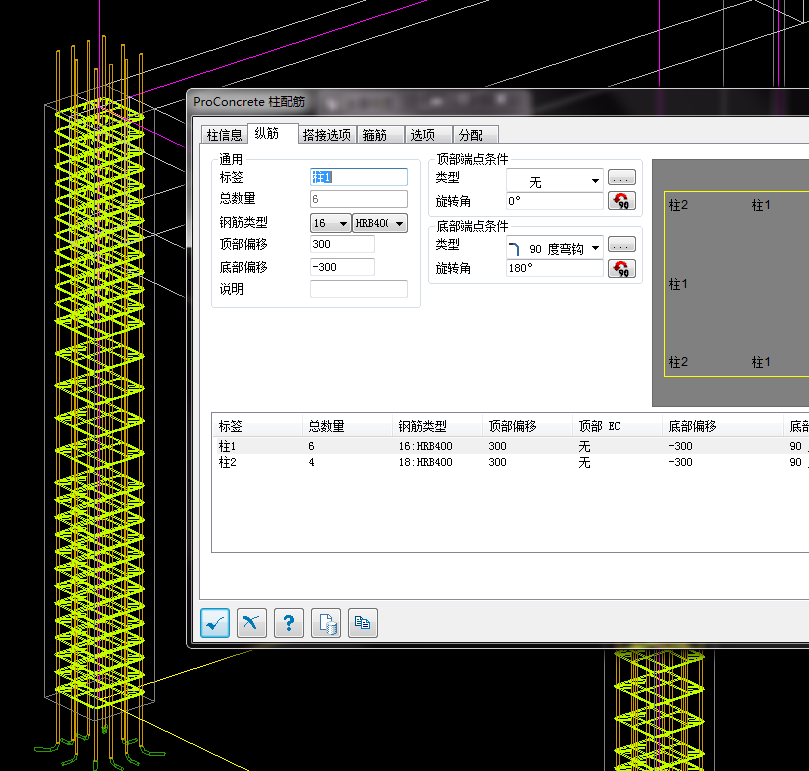

2）ProStructures鋼結構和混凝土設計軟件

ProStructures 作為資深設計工程師開發的綜合軟件，包含 ProSteel 和 ProConcrete 兩大組件，有助于提升您的工作效率和獲利能力。

1、自動創建精確文檔和詳圖。

2、輕松生成樓梯、扶手、云梯和圓形樓梯的詳圖。

3、自動接收來自三維模型的二維圖紙，包括物料清單、NC 數據和 PPS 數據。

4、通過與 Bentley 產品和第三方產品集成，避免重復工作。

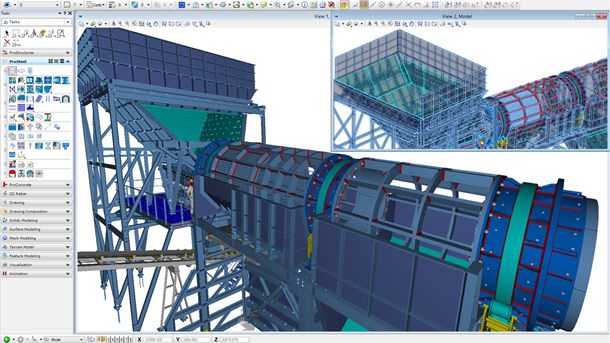

3）ProSteel鋼結構詳圖設計軟件

ProSteel 3D由Kiwi Software GmBH開發，是全球著名的的三維鋼結構建模、詳圖和生產控制軟件系統。該軟件的研制開始于1987年，是全球第一家基于AutoCAD圖形平臺的三維鋼結構詳圖軟件，開發總部位于德國，并在新西蘭、中國、加拿大擁有開發部門。用戶通過ProSteel 3D軟件可以方便地建立各種復雜鋼結構的三維模型，從模型中自動提取各種布置圖和構件詳圖，并生成匯總材料表。

ProSteel 3D提供了數據接口連接結構計算軟件、數控機床、鋼結構生產計劃和管理軟件。目前，目前，ProSteel軟件被廣泛應用于世界各地的多高層建筑、民用建筑、大型體育場館、工業建筑、橋梁、近海工程和其它鋼結構工程中，在全球已經擁有5100多個用戶。針對中國市場特點、型鋼類型和節點形式，公司對ProSteel 3D進行了二次開發，推出了低價適用的中文版。同時，在ProSteel 3D提供的COM平臺上，公司可以針對客戶特殊需求擴展系統功能。
