工地用放樣機器人輕松提高放樣質量和效率
2022/02/18
為了能夠嚴格的按照設計圖紙進行施工，方便施工人員進行鋼筋綁扎、支模板、砌墻等。建筑物定位樁設定后，由施工單位的專業測量人員、施工現場負責人對基礎工程進行放線。
一般來說所有的建筑軸線可稱之為大線，相應的小線就是結構構件的邊線和尺寸線。放線的主要思路就是將設計圖紙的尺寸按照圖示尺寸，照搬到地面上，整個工程的尺寸是否按照設計圖紙尺寸施工就看放線的了。
對于高層建筑來說，施工放線至關重要，如果每層的軸線不在一個垂直面上的話，那最終建設出來的建筑物的穩定性和安全性就有待商榷了。
怎么才能快速準確的進行施工放樣（放線），提高施工放線（放樣）的效率？

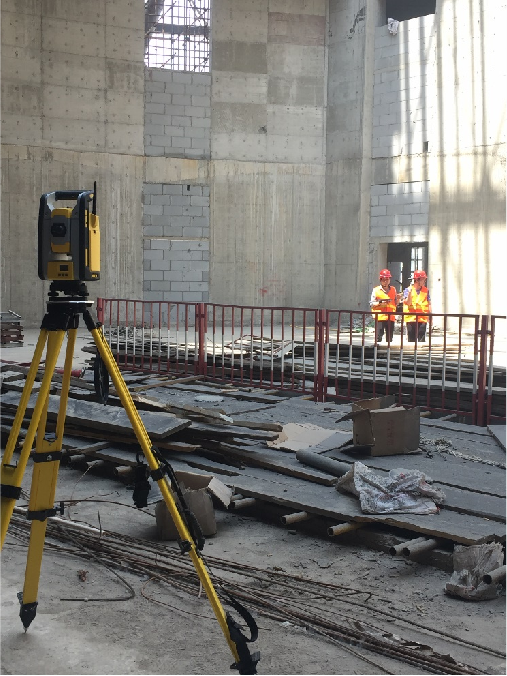

想要準確高效的進行施工放線必須要遵循施工放線的技術要求，其次，要選擇精確的放線儀器。區別于傳統的施工放樣，放樣機器人無論在精準度、成本、作業時間上都具有極大的優勢，放樣機器人將放樣效率提高了2-4倍，節省放樣作業成本至少50%。
傳統放樣與機器放樣對比：在4個小時中，傳統放樣方式放樣了97個點，其中2個點錯誤；機器放樣方式放樣了200個點，0錯誤。
下面，我們一起來看看施工放線的技術要求：
1. 測量工作的基本要求：按照測量規范，以及合理的天氣條件。遵守先整體后局部和高精度控制低精度的工作程序。要有嚴格的校核制度：建立一切定位放線工作要自檢、互檢合格后，方可申請項目部驗收的工作制度。?
2. 測量儀器必須按規定進行檢測，鋼卷尺應送法定專業機構檢定。?
3. 測量人員應提前熟悉施工圖紙和現場各種高程坐標，控制點及精密導線網點，精密水準點，平面方格網點，仔細檢查審核施工放線依據。
4. 測量放線是確保施工質量的最關鍵的工序，必須嚴格按施工工藝進行，為保證測量精度，除熟悉圖紙，采用合理的測量步驟外，還要選用比較精確的經緯儀、水平儀、鉛垂儀等儀器設備進行測量放線，測量工作開始之前，必須與總承包方取得聯系，與土建單位確認三項基準數值，由總包方移交控制網點等測量情況。?
5. 測量放線時應控制分配誤差，不使誤差累計。?
6. 測量點要統一，測量結構要隨時記錄，記錄清單要清楚明了，同時要有據可查。

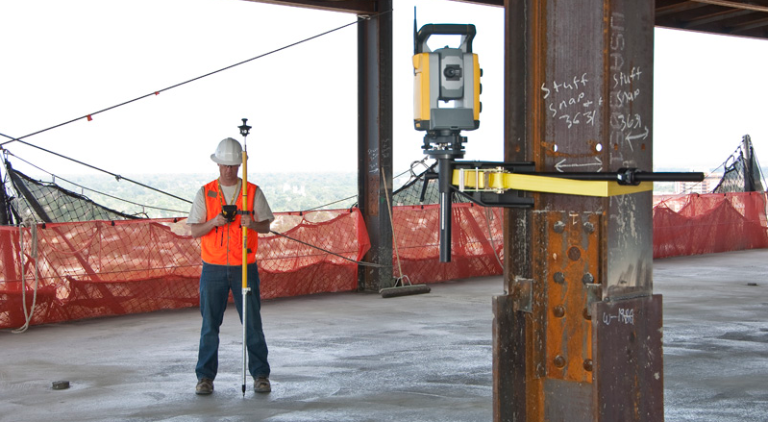

選用合適精確的放線（放樣）設備，能確保測量放線的準確性。目前，市面上的測量儀器，主要是以天寶的BIM放樣機器人為首。

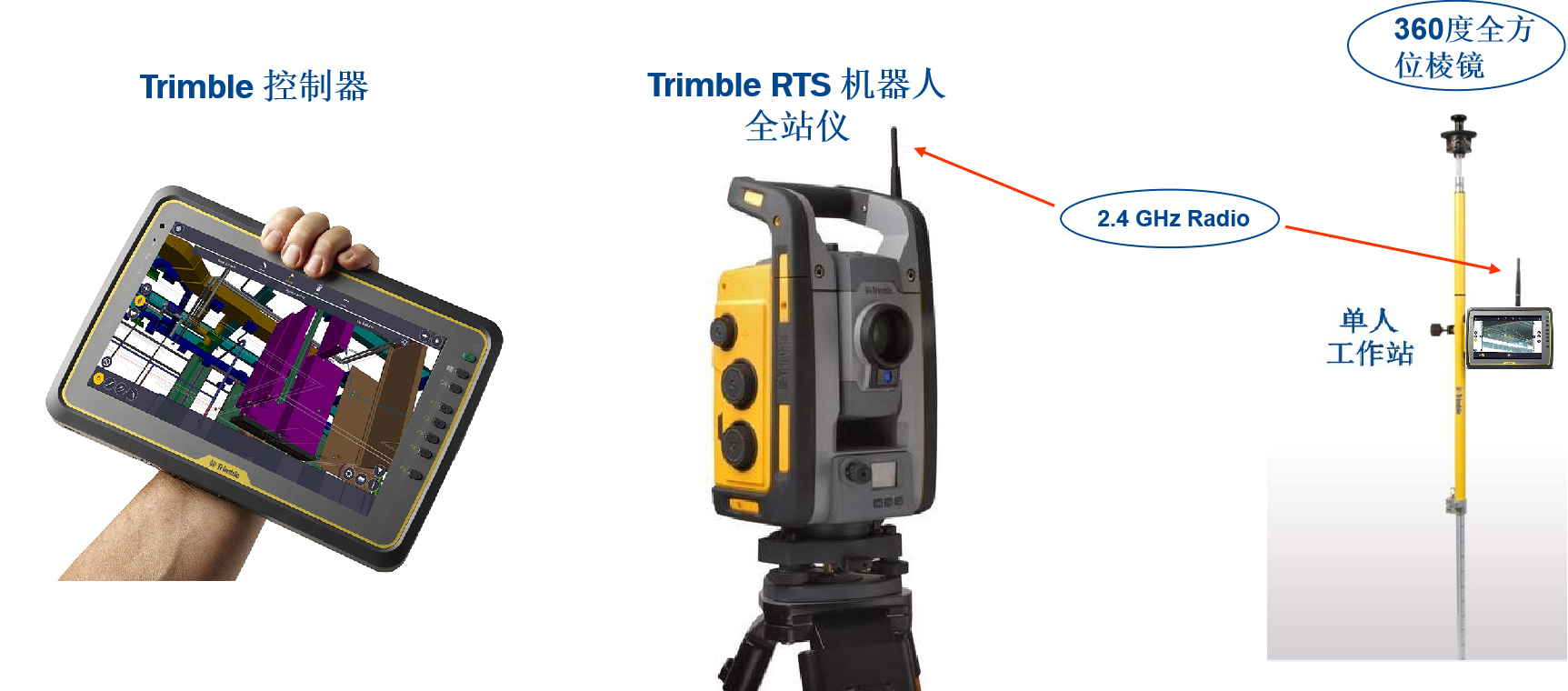

BIM放樣機器人是針對建筑施工現場定點問題開發地一款軟硬件結合的產品。放樣機器人主要硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。主要軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。
設備優勢
1. Autostationing技術可以讓系統自行定位，無需調平，還有超高范圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。

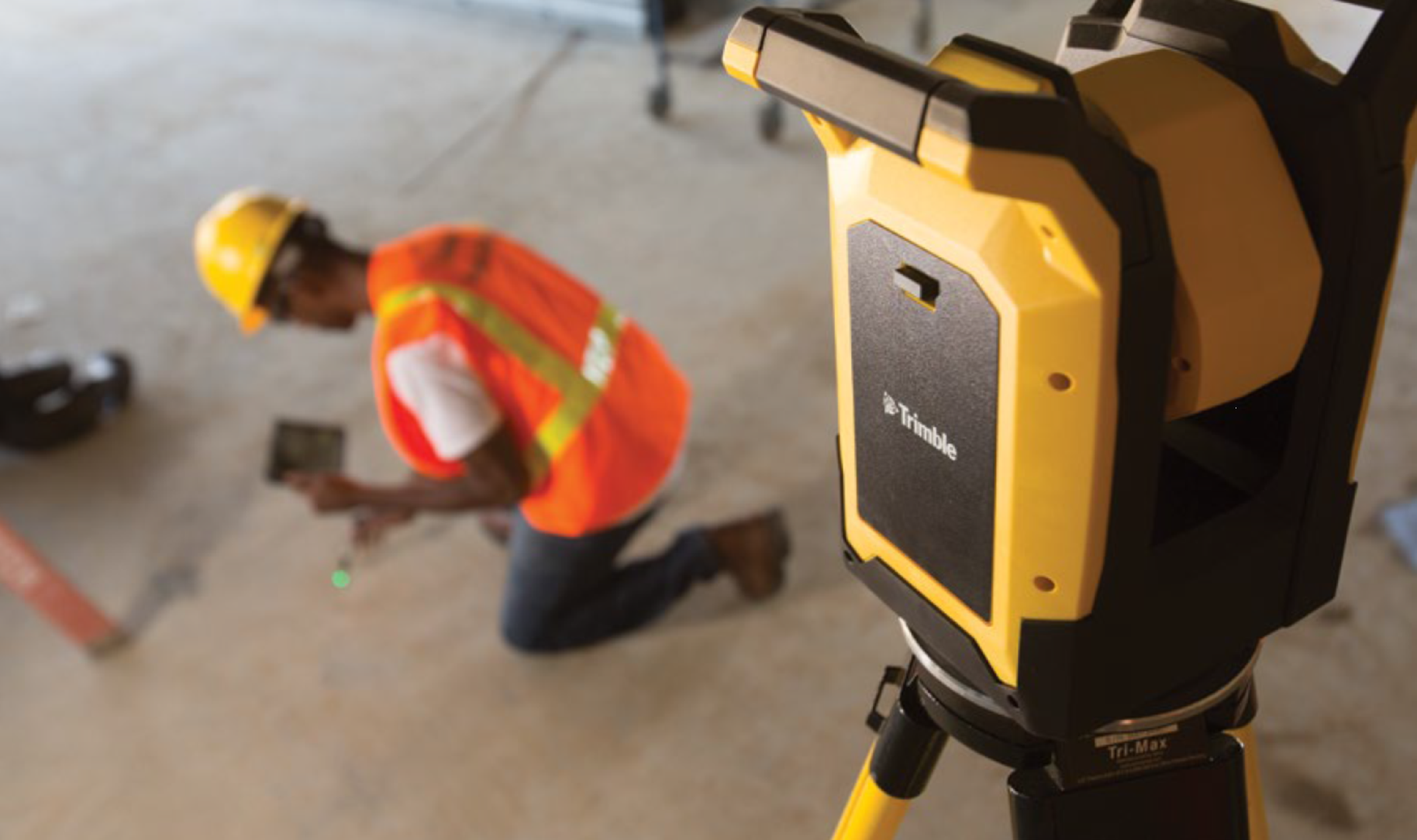

2. 小巧輕便，易于搬動，清晰可見的激光方便標注點位，獨有的Trimble Field Link軟件幫助指導工作流程，且會在測量過程中同步生成放樣偏差報告。RTP600不僅保證了精度的準確性，還簡單容易上手，縮短了學習時間。
3. 無論是二維圖紙還是三維BIM模型，Trimble Field Link都可以有效實別點位，滿足各項工作需求。
設備使用流程
1. 在BIM模型（或CAD圖紙）中取點；
2. 將點文件拷入BIM放樣系統中；
3. 儀器設站；
4. 自動打點放樣。

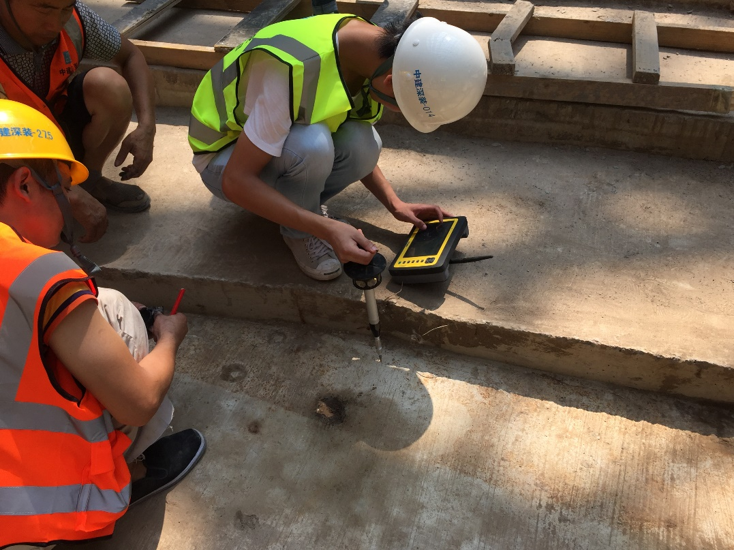

在接下來的放樣過程中，識圖、計算位置、計算角度、測量、顯示標識等工作都是放樣機器人自動處理的，現場的人員主要負責“用鉛筆做記號”即可。
