道路和公路怎么進行BIM設計？常用軟件有哪些？（經典案例示例）

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 市政BIM軟件

道路和公路怎么進行BIM設計？常用軟件有哪些？（經典案例示例）

2023/03/20

近年來，隨著BIM技術在國內的快速發展，在道路工程建設中，BIM、VR、GIS、物聯網等新技術逐漸被應用到其中。

BIM技術在道路工程中的數字化表達，有利于克服道路工程建設過程中的環境和技術困難，為智慧公路的建設，提供數據化、信息化基礎。

道路02

在進一步了解道路和公路BIM如何在設計階段應用前，我們先簡單的了解下道路和公路的區別。

#道路和公路的區別

范圍不同：道路的范圍較大，包含公路。道路按其使用特點分為公路、城市道路、鄉村道路、廠礦道路、林業道路、車間通道以及學校道路等。

用途不同：道路是供各種無軌車輛和行人通行的基礎設施。公路是經公路主管部門驗收認定的城內、城鄉間、鄉間能供車輛行駛的公共道路。

目前，在道路工程BIM設計應用中，僅有交通部發布的關于公路工程的三部BIM標準，對于道路工程，并未發布國家級規范標準，部分地區如深圳，發布了地方級標準《市政道路工程信息模型設計交付標準》SJG 90-2021。

三部BIM標準

公路統一、設計、施工應用標準

為適應我國公路行業應用BIM技術的需求，進一步推動公路工程BIM技術的良性發展和全生命期應用，提升公路工程全生命期BIM技術的應用水平和數字化水平，交通運輸部于2017年啟動了三部BIM標準的編制工作。

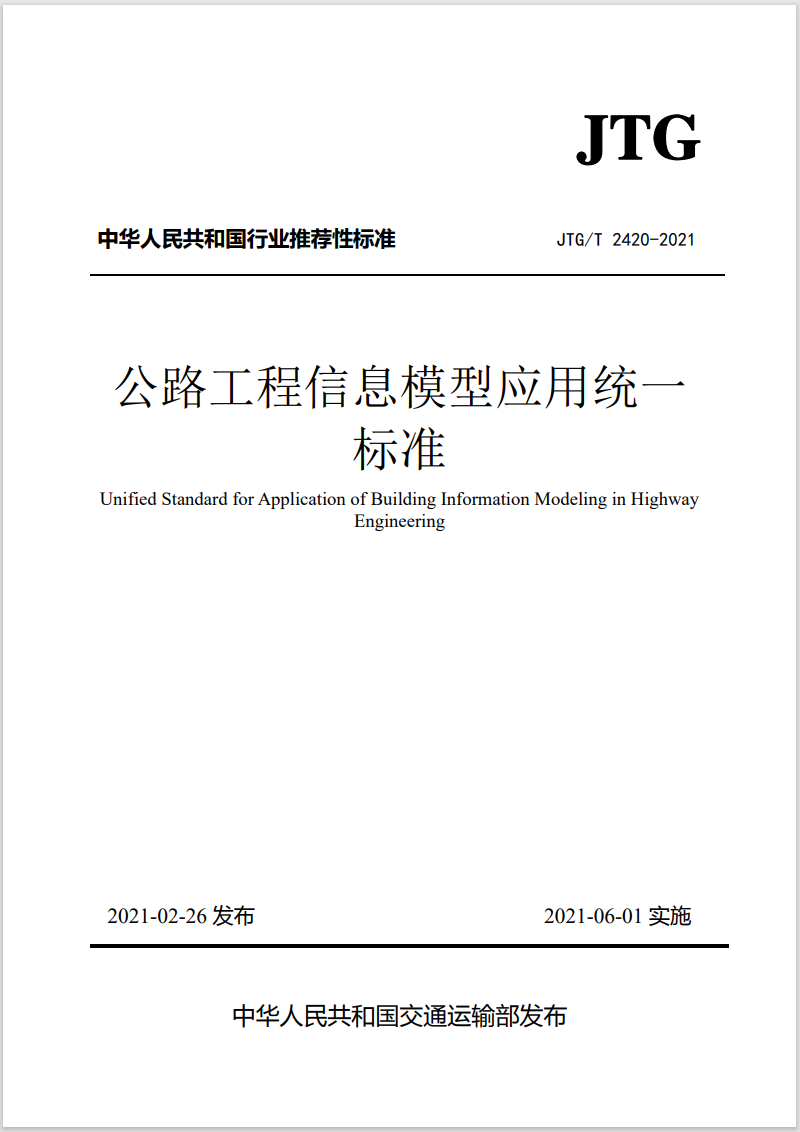

2021年3月，交通部發布了《公路工程信息模型應用統一標準》（JTG/T 2420-2021）、《公路工程設計信息模型應用標準》（JTG/T 2421-2021）及《公路工程施工信息模型應用標準》（JTG/T 2422-2021）。

公路工程三部部BIM標準初步構建起公路行業BIM技術標準體系，解決了公路設施模型架構、模型編碼、數據格式和交付等基礎性問題，統一和規范了信息模型在我國公路工程全生命期應用的技術要求，充分考慮了信息數據可拓展性，涵蓋路線、路基路面、橋涵、隧道、交通工程及沿線設施等公路工程主要專業，填補了公路行業空白，具有引領作用，適用性和可操作性強，為公路基礎設施數字化打下了堅實的基礎，對于提升我國公路行業BIM技術應用水平、助力加快建設交通強國具有重要意義。

公路bim標準

下面，我們以四川省自貢市富榮產城融合帶基礎設施建設項目為例，簡單了解下，道路工程在設計階段需要用到哪些技術，BIM在其中起到什么作用。

在項目設計階段，項目團隊通過無人機航拍手段，利用ContextCapture軟件對工程范圍內的規劃道路（隧道、橋梁等）沿線地表進行特定寬幅的高精度傾斜攝影，建立全線的傾斜實景模型，完成設計環境的搭建，在方案階段開始提供了數據支撐。

實景建模文章縮略圖

接著，利用OpenRoads Designer進行路線設計，對道路、綜合管廊、隧道以及地下管網進行參數化建模，利用OpenBridge Modeler和OpenBuildings Designer對橋梁，管廊入廊管線和機電設備等進行參數化建模。

最后，利用LumenRT+VR，基于設計模型生成多種VR場景，為各相關方帶來沉浸式的體驗。

OpenRoads Designer道路BIM模型

BIM+VR等技術在設計階段的應用，對設計的三維可視化表達，設計問題的及時修改和設計質量的提高具有積極的作用。此外，還豐富了設計成果的交付，減少了設計階段的溝通和決策時間。

自貢路橋縮略圖

項目詳情：BIM技術在自貢市富榮產城融合帶基礎設施建設項目中的應用

OpenRoads Designer道路建模詳情，請掃描下方二維碼，申請軟件操作教程：

課程回放

掃描申請軟件教程

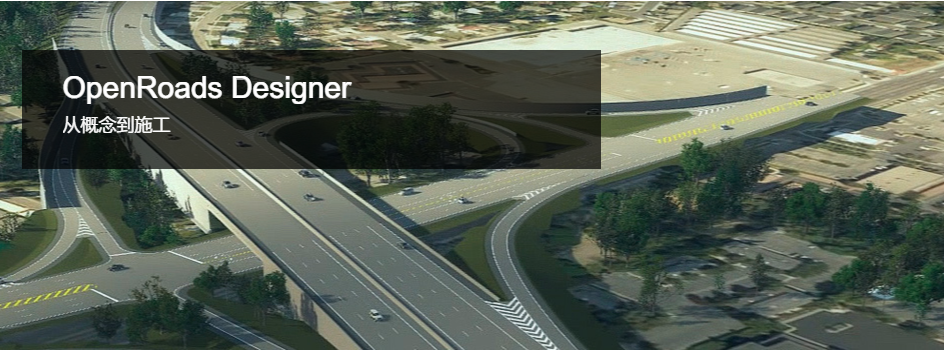

OpenRoads Designer道路設計BIM軟件介紹

OpenRoads Designer 引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。
