原中華人民共和國建設部于2007年發布的《城市公共交通分類標準》（CJJ/T 114-2007）中明確城市軌道交通包括：地鐵系統、輕軌系統、單軌系統、有軌電車、磁浮系統、自動導向軌道系統、市域快速軌道系統。

城市軌道交通工程建設全過程分為工程可行性研究、初步設計、施工圖設計和施工等階段，BIM可在城市軌道交通建設全過程中進行應用，并實現工程的數字化交付。

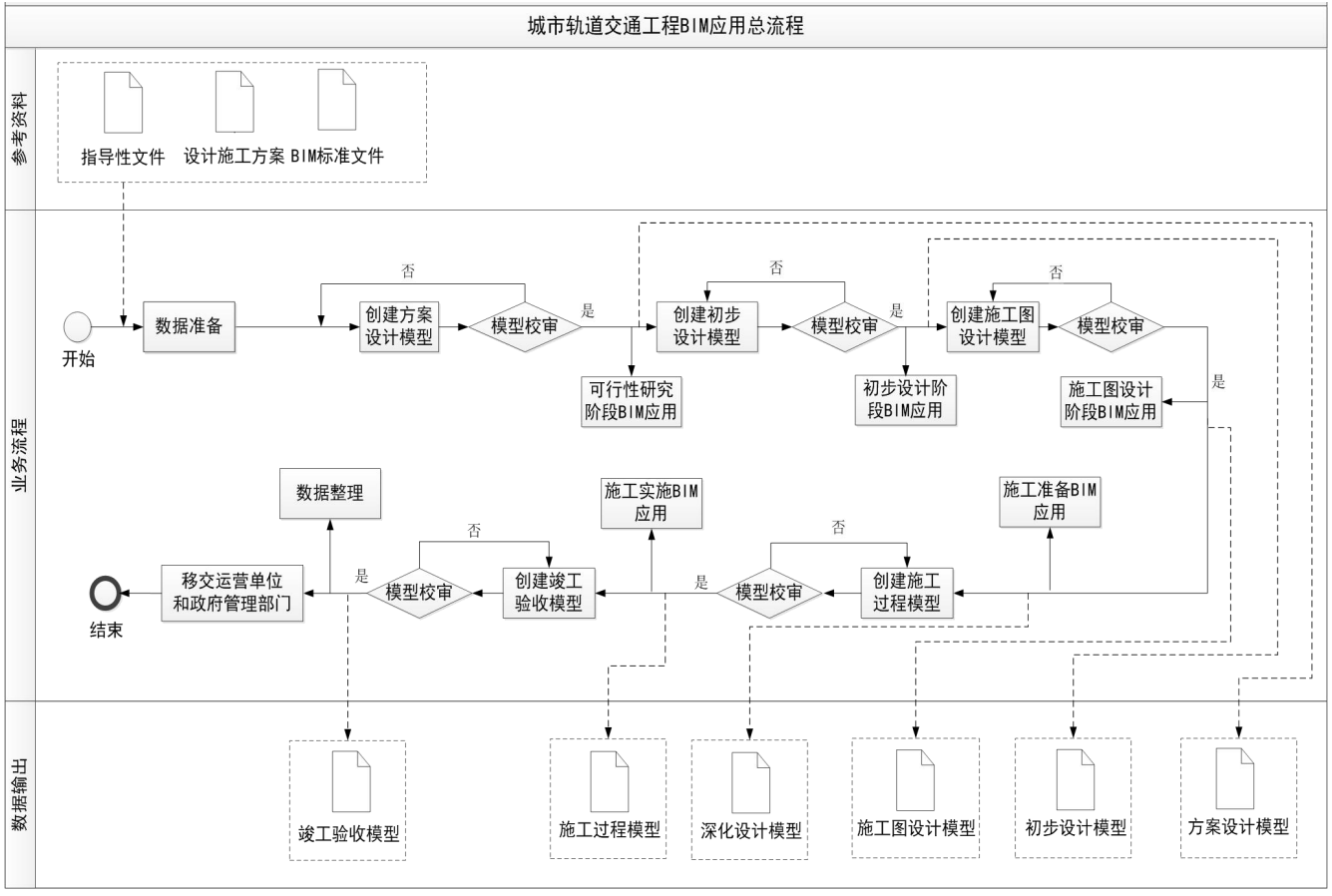

城市軌道交通工程BIM應用總流程

下面，我們一起來了解下，城市軌道交通工程在建設全過程中可進行哪些BIM應用。

1.可行性研究階段BIM應用

可行性研究階段可應用BIM對設計運營功能、工程規模、工程投資等進行分析，驗證工程項目可行性、落實外部條件、穩定線路站位、優化設計方案，保證設計方案的合理性、適用性和經濟性。

可行性研究階段以方案設計模型為基礎，利用GIS、大數據、云計算等技術對設計方案進行規劃符合性分析、服務人口分析、景觀效果分析、噪音影響分析、 征地拆遷分析及地質適宜性分析等，選擇最優設計方案，并以設計方案為依據進行相關區域的規劃控制管理。

可行性研究階段BIM應用主要包括以下內容：

1）規劃符合性分析：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型，分析城市軌道交通工程與周邊環境建（構）筑物的位置關系、交通接駁關系、車站換乘關系、商業一體化開發關系等，實現城市軌道交通工程設計與城市規劃協同；

2）服務人口分析：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型，并通過接入城市人口分布信息庫獲取人口的年齡、性別、職業等信息，快速統計車站周邊指定范圍內建筑物的人口信息，用于客流量和服務人口的預測分析；

3）景觀效果分析：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型，模擬城市軌道交通線路及周邊環境，分析城市軌道交通建（構）筑 物、設施與周邊環境結合的景觀效果；

4）噪音影響分析：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型和噪音影響分析軟件輸出的數據，在三維場景中展示噪音影響范圍， 統計分析城市軌道交通運行噪音影響區域內的建筑（數量、面積、產權單位、用途等）、人員（數量、職業等）等信息；

5）征地拆遷分析：在場地模型中集成城市用地規劃、建（構）筑物產權單位、 建設年代、建筑面積、城市人口分布等信息，利用BIM數據集成與管理平臺分析設計方案需要拆遷的建（構）筑物的數量、面積、產權單位和拆遷成本等；

6）地質適宜性分析：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型，分析設計方案中線路穿越的地層、地下水和不良地質情況，提高方案分析和調整的效率；

7）規劃控制管理：利用BIM數據集成與管理平臺集成城市軌道交通線/網方案設計模型和城市控/詳規信息，建立包含完整環境模型信息的數字城區，進行設計方案審查、規劃控制，實現整個規劃的動態管理；

8）投資估算分析、施工安全風險分析、設計方案可視化、控制因素分析等其他應用。

2.初步設計階段BIM應用

初步設計階段可應用BIM對設計方案或重大技術問題的解決方案進行綜合分析，協調設計接口、穩定主要外部條件，論證技術上的適用性、可靠性和經濟上的合理性。

初步設計階段宜利用初步設計模型對建筑設計方案、結構施工方案、專項風險工程、交通影響范圍和疏解方案、管線影響范圍和遷改方案進行可視化溝通、 交流、討論和決策。

初步設計階段BIM應用主要包括下列內容：

1）設計方案可視化：利用初步設計模型展現設計方案并進行方案分析，充分展示城市軌道交通與周邊環境的空間關系、出入口位置等關鍵因素，進行方案溝通交流；

2）控制因素分析：利用初步設計模型進行軌道交通線路與周邊環境的協調性檢查及環境影響分析，形成控制因素報告及模擬視頻，直觀展示城市軌道交通工程穿越的風險工程、涉及的一體化開發工程等控制因素，分析其對城市軌道交通工程的制約程度；

3）換乘方案模擬：利用初步設計模型模擬客流、展示換乘方案等，直觀、清晰地模擬分析車站換乘方案，形成換乘方案報告及模擬視頻，實現換乘方案的高效決策，為方案討論、宣傳、公示等活動提供支撐；

4）設計方案比選：建立比選設計方案模型，對各方案的可行性、功能性、美觀性等方面進行分析，形成相應的方案比選報告，選擇最優設計方案；

5）施工工法模擬：利用初步設計模型模擬施工工法并形成模擬視頻，清晰表達設計方案的施工工法、輔助措施等信息，輔助施工工法的論證和比選；

6）交通疏解、管線改遷模擬：利用初步設計模型分階段模擬并優化管線遷改和道路疏解方案，利用模擬視頻清晰表達交通疏解、管線改遷方案隨進度計劃變化的狀況，反映各施工階段存在的重點難點，檢查并優化方案，輔助工程籌劃；

7）工程量統計、管線碰撞檢查、三維管線綜合、限界優化設計、設計進度、 質量管理等其他應用。

3.施工圖設計階段BIM應用

施工圖設計階段可應用BIM對設計方案進行綜合模擬及檢查，優化方案中的技術措施、工藝做法、用料等，在初步設計的基礎上輔助編制可供施工和安裝階段使用的設計文件。

施工圖設計階段宜利用模型開展設計進度和質量管理、限界優化設計、管線碰撞檢查、三維管線綜合、預留預埋檢查及工程量統計等方面的應用，提高設計質量。

施工圖設計階段BIM應用主要包括下列內容：

1）設計進度和質量管理：利用BIM數據集成與管理平臺實現對設計圖紙和BIM交付成果的集中存儲與管理，保證交付數據的及時性與一致性，在BIM數據集成與管理平臺中進行設計任務分配及模型管理，確保信息溝通及時準確、工 作開展順暢有序，提高設計效率和質量；

2）限界優化設計：利用施工圖設計模型，開展限界與土建、設備的碰撞檢查， 輔助車輛限界、設備限界和建筑限界設計，提高設計質量；

3）管線碰撞檢查：利用施工圖設計模型檢測專業之間或?qū)I(yè)內部的設施設備空間布置是否碰撞、是否滿足特定間距要求，形成碰撞分析報告，輔助優化設計；

4）三維管線綜合：根據碰撞分析報告和管線綜合技術要求調整管線布置，優化設備及管線空間排布，使其滿足運輸、安裝、運行及維護檢修的空間使用要求， 輸出車站各層綜合管線、車站關鍵節點部位等的三維模型視圖，輔助設計交底；

5）預留預埋檢查：根據管線綜合后的施工圖設計模型梳理墻、板以及二次結構的孔洞預留和預埋件布置，輸出預留孔洞圖紙（應包含形狀、尺寸、位置等信 息）和預埋件布置圖紙（應包含類型、規格、位置等信息），實現預留孔洞和預埋件的提前檢查，規避工期延誤風險和質量隱患；

6）工程量統計：利用施工圖設計模型輸出各清單子目工程量與項目特征信息， 根據工程量清單中的分部分項優化完善模型數據，保證清單項與構件一一對應， 輔助編制、校核工程量清單，提高各階段工程造價的效率與準確性；

7）建筑能耗分析、日照分析、結構計算分析、巖土工程分析、大型設備運輸路徑檢查等其他應用。

4.施工階段BIM應用

施工準備

施工準備階段可應用BIM對工程施工方案開展深化設計及虛擬建造， 深入理解設計意圖、分析工程重難點，全面優化施工組織設計。

施工準備階段應結合施工工藝和現場情況，利用模型開展機電深化設計、裝修深化設計、土建深化設計、大型設備運輸路徑檢查、關鍵復雜節點工序模擬和工程籌劃模擬等方面的應用，指導現場施工。

施工準備階段的BIM應用主要包括以下內容：

1）機電深化設計：利用深化設計模型，根據施工需要和規范要求對各系統的設備空間布置、墻面箱柜協調、支吊架設計及荷載驗算等進行深化設計，利用深化設計模型輸出管線排布、綜合支吊架設計、設備機房布置等的三維模型視圖， 指導構件加工和現場安裝，保障設備安裝的材料節約、布置緊湊、使用方便和設計美觀；

2）裝修深化設計：利用深化設計模型，結合裝修方案進行建筑和結構之間的影響分析、管線校核和標高控制，對各類設施的平衡進行檢查，優化裝修設計效果及空間位置關系，確保裝修方案美觀、合理、可行，利用深化設計模型輸出建筑關鍵部位的三維模型視圖，輔助論證裝修方案、指導現場施工；

3）土建深化設計：利用深化設計模型，獲取穿墻點相關管線與橋架構件的尺寸、位置和高度等信息，截取開孔剖面，以表格形式輸出包含孔洞編號、尺寸和高度等信息的孔洞清單，指導施工現場孔洞預留，利用深化設計模型在預埋件布置部位獲取類型、規格、位置和高度等信息，截取包含尺寸標注的預留預埋布置圖，指導施工現場預埋件布置，避免由于錯、漏導致的管線拆改、封堵孔洞、重新開鑿和重新埋設等，達到節約材料和工期的目的；

4）大型設備運輸路徑檢查：利用深化設計模型模擬風機、機柜等大型設備的運輸、安裝和檢修方案，檢查運輸方案并形成問題報告，說明運輸過程的碰撞點位置、碰撞對象，指導運輸方案的優化，輸出可實施的大型設備運輸路徑模擬視頻，指導施工階段的設備運輸和安裝；

5）關鍵、復雜節點工序模擬：利用深化設計模型對施工工藝復雜、結構形式特殊、專業施工交叉密集及施工風險突出的工程關鍵點進行施工工序模擬，生成模擬視頻，利用模型和模擬視頻進行三維可視化交底，提高施工質量、減少返工；

6）工程籌劃模擬：利用深化設計模型對施工場地布置、周邊環境及構筑物改遷、施工方案及施工資源配置進行動態模擬，優化施工方案，保證工程籌劃的合理性；

7）鋼結構深化設計、混凝土預制構件生產、鋼結構構件加工、機電產品加工等其他應用。

施工實施

施工實施階段可應用BIM創建虛擬現場，利用GIS、物聯網、移動互聯等技術開展標準化管理、進度管理、安全風險管理、質量管理、重要部位和環節條件驗收、成本管理等方面的應用，實現對工程項目的精細化管理。

施工實施階段的 BIM 應用主要包括下列內容：

1）標準化管理：根據法律法規、企業標準化施工管理辦法等，確定場地布置、 工藝流程和質量控制等方面的標準化工作要求，創建包含臨建、安全防護設施、 施工機械設備、質量控制樣板、質量通病等的標準化管理模型，對場地布置方案、 施工工藝、施工流程、質量安全事故等進行模擬，開展施工交底、實施、管理及考核等標準化管理活動；

2）進度管理：根據施工組織設計和進度計劃對深化設計模型進行完善，在模型中關聯進度信息，形成滿足進度管理需要的進度管理模型，利用 BIM 數據集成與管理平臺進行進度信息上報、分析和預警管理，實現進度管理的可視化、精細化、便捷化；

3）質量管理：以深化設計模型為基礎建立質量管理模型，根據質量驗收標準和施工資料標準等確定質量驗收計劃，進行質量驗收、質量問題處理和質量問題分析等工作，可利用移動互聯、物聯網等信息技術將質量管理事件錄入 BIM 數據集成與管理平臺，建立工程質量信息與模型的關聯關系，實現工程質量問題追溯和統計分析，輔助質量管理決策；

4）安全風險管理：以深化設計模型為基礎，根據施工安全風險管理體系增加風險監測點模型和風險工程等信息，建立安全風險管理模型，利用BIM數據集成與管理平臺建立環境模型與安全風險監測數據的關聯關系，實現對施工安全風險的可視化動態管理；

5）重要部位和環節條件驗收管理：根據軌道交通建設工程重要部位和環節施工前條件驗收的具體實施辦法和要求，利用BIM數據集成與管理平臺查詢施工過程模型的重要部位和環節的驗收信息，快速獲得驗收所需準備工作及各項工作完成情況，提高條件驗收工作溝通和實施的效率；

6）成本管理：以深化設計模型為基礎，根據清單規范和消耗量定額要求創建成本管理模型，通過計算合同預算成本，結合進度定期進行三算對比、糾偏、成本核算、成本分析工作，可根據實際進度和質量驗收情況，統計已完工程量信息、推送相關數據、輸出報表等，輔助驗工計價工作；

7）驗收管理：根據《城市軌道交通建設工程驗收管理暫行辦法》（建質〔2014〕 42 號）和其他現行國家標準、地方標準、行業標準的規定，單位工程預驗收、單位工程驗收、項目工程驗收和竣工驗收前，在施工過程模型中添加或關聯驗收所需工程資料，單位工程預驗收、單位工程驗收、項目工程驗收和竣工驗收時，利用模型快速查詢和提取工程驗收所需資料，通過對比工程實測數據來校核工程實體，提高驗收工作效率；

8）監理控制、監理管理等其他應用。

5.竣工驗收模型交付

城市軌道交通工程竣工驗收合格后，將各階段驗收形成的專項驗收情況、設備系統聯合調試數據、試運行數據等驗收信息和資料附加或關聯到模型中，形成竣工驗收模型，分別向政府管理部門和運營單位移交。

竣工驗收模型及附加或關聯的驗收信息、資料和格式等應滿足政府管理部門資料歸檔要求，支持線路運營維護。

城市軌道交通工程BIM項目

青島地鐵一號線是山東省青島市軌道交通規劃中的一條地鐵線路，該線是主城區連接黃島區和城陽區的南北骨干線路，全長約42.7公里。

本項目為軌道交通領域的重點項目，此項目面臨參建方眾多，設計周期短，設計施工節點復雜等諸多難點。



我司負責站區8座地下站 ，是連接城西海岸區、東岸城區和北岸城區的南北向快速軌道交通走廊，可與軌道線網中的11條線路進行換乘，從而實現線網間互聯互通和資源共享。

本項目由廣州集美組室內設計工程有限公司完成方案設計，廣東省建筑設計院完成施工圖設計，由廣州君和信息技術有限公司（艾三維技術）提供施工圖設計階段BIM服務。



為提高本工程設計圖紙質量、減少工程洽商和設計變更、節約施工成本，本工程搭建Bentley軟件制作的精裝修BIM模型并細化尺寸等標注內容。

案例詳情：青島地鐵一號線車站空間一體化設計BIM設計
