城市道路工程項目是城市基礎設施建設的核心部分，道路工程項目的復雜性和多元性日益凸顯。如何在這樣的背景下確保工程的高效、安全和高質量，是每一個建設者都面臨的挑戰。而B(niǎo)IM技術的引入，為這一難題提供了全新的解決思路。通過兩個案例我們一起來快速了解城市道路工程BIM項目怎么做。

1.梅觀高速清湖南段市政道路工程

工程概況：

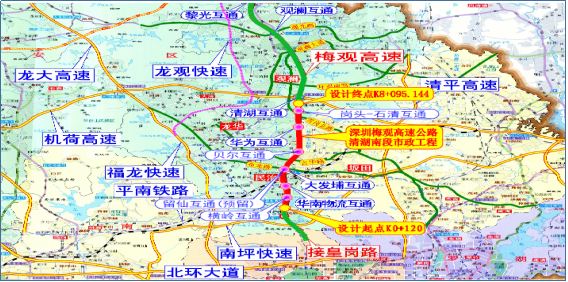

本項目位于深圳市梅林關至清湖立交南側，全長約2.24km，涉及道路、橋梁、管廊等多項工程。項目周邊城鎮化程度高，設施完善。

項目重難點：

· 交通量大，用地緊張，預制場、臨時棄土場選址困難。

· 橋梁、管廊施工難度大，涉及大量深基坑，安全控制要求高。



· 涉及專業眾多，組織協調難度大。

· 工程各階段相互制約，全程伴隨交通疏解及轉換，需協調組織好關鍵節點。

BIM技術應用：

· 采用Bentley平臺搭建BIM整套解決方案，以Bentley軟件創建道路、橋梁、管廊等模型。

· 通過720云發布展現項目全貌效果圖，便于瀏覽查看。



· 在創建施工圖模型過程中，審核圖紙問題，提前解決設計錯誤。

· 通過BIM技術進行可視化交底，改變傳統交底方式，提高針對性、觀摩性。

· 運用BIM技術進行施工全過程4D模擬，發現問題、解決問題，確保施工順利進行。

項目管理：

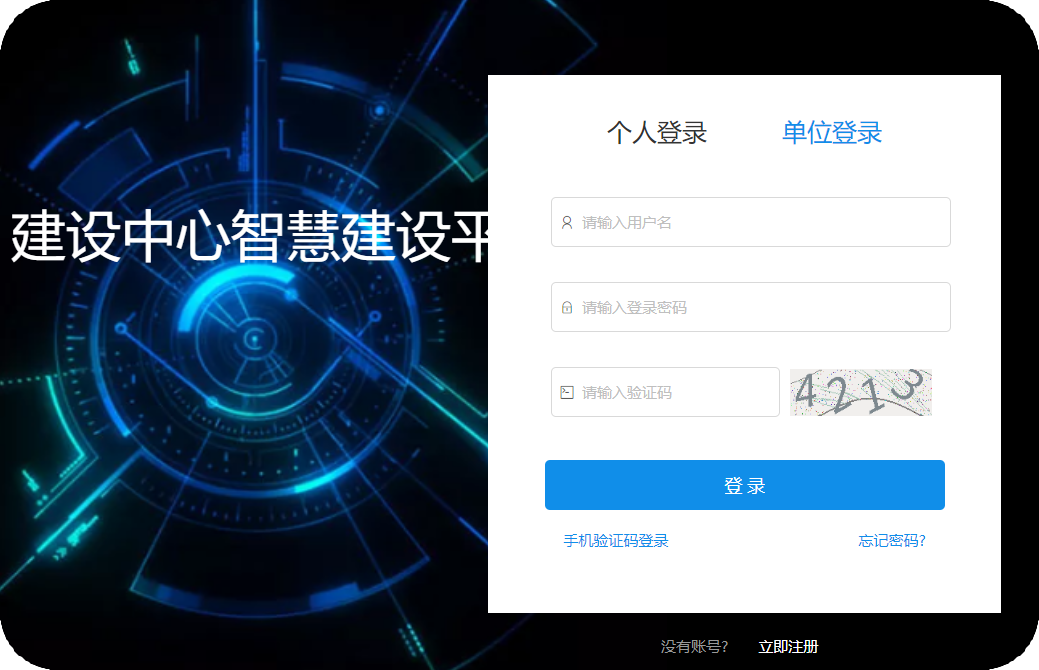

· 部署業主平臺，通過建立項目庫、上傳BIM資料、用戶端協同共享信息等進行項目管理。



· 基于平臺的檔案管理模塊有序管理工程技術資料。

· 基于平臺的安全管理模塊建立隱患排查記錄和臺賬。

· 對關鍵施工區域、噪音揚塵監測、視頻監控等數據進行集約化管理。

· 在BIM平臺進度管理模塊上實時跟蹤現場實際進度情況，對比計劃進度，掌握現場進度偏差并及時調整。

· 基于BIM管理平臺實現工程分部分項驗收在線申報流程。

· 基于BIM管理平臺考勤管理模塊實現項目人員考勤管理等功能。

· 利用二維碼信息庫進行可視化技術交底。

項目詳情：BIM技術在梅觀高速清湖南段市政道路工程中的應用

2.深圳濱海大道（總部基地段）交通綜合改造工程

工程概況：

深圳濱海大道（總部基地段）交通綜合改造工程位于深圳市超級總部基地南側，全長約5.95Km。其中下沉改造段主線隧道暗埋段長度1.56Km，兩側分別設置268m及235m敞開段。



工程重難點：

1）地理位置緊鄰海灣，場地條件受限，施工風險高；

2）涉及專業眾多，設計協調難度大；



3）毗鄰多個重要區域，景觀設計要求高；

4）缺少相關規范，地下港灣式公交?？空就L(fēng)及消防設計困難。

BIM技術應用：

項目采用BIM技術解決方案，搭建道路、隧道、地質、市政管線等模型，借助BIM可視化效果表現手段，進行全線BIM三維設計。BIM應用實施目標包括優化設計方案、杜絕“錯漏碰缺”、提高設計質量、為施工BIM提供數據參考。實施范圍包括道路工程、隧道工程、智慧交通工程、景觀工程、前期工程、傾斜實景等。



項目亮點在于引入Bentley技術解決方案，開展全過程BIM協同設計、基于BIM+GIS的多源數據融合、勘察地質與地下管線自動建模、設計方案可視化呈現及交通疏解仿真等技術的探索與實踐。目前已獲得6項國內知名BIM大賽獎項。

在設計階段，BIM應用包括多專業協同三維設計、設計方案可視化效果表現、工程設計方案漫游、碰撞檢查與三維管線綜合、工程量復核和道路現狀與改造方案對比等。這些應用旨在通過BIM技術應用，優化設計方案，提高設計質量。

項目詳情：BIM技術在深圳濱海大道交通綜合改造工程中的應用

從以上兩個案例可以看出，BIM技術在城市道路工程項目中具有廣泛的應用前景，如果您對城市道路工程項目的BIM技術應用有更多疑問或需求，歡迎聯系我們。我們將竭誠為您服務！
